Пофракционный сгуститель

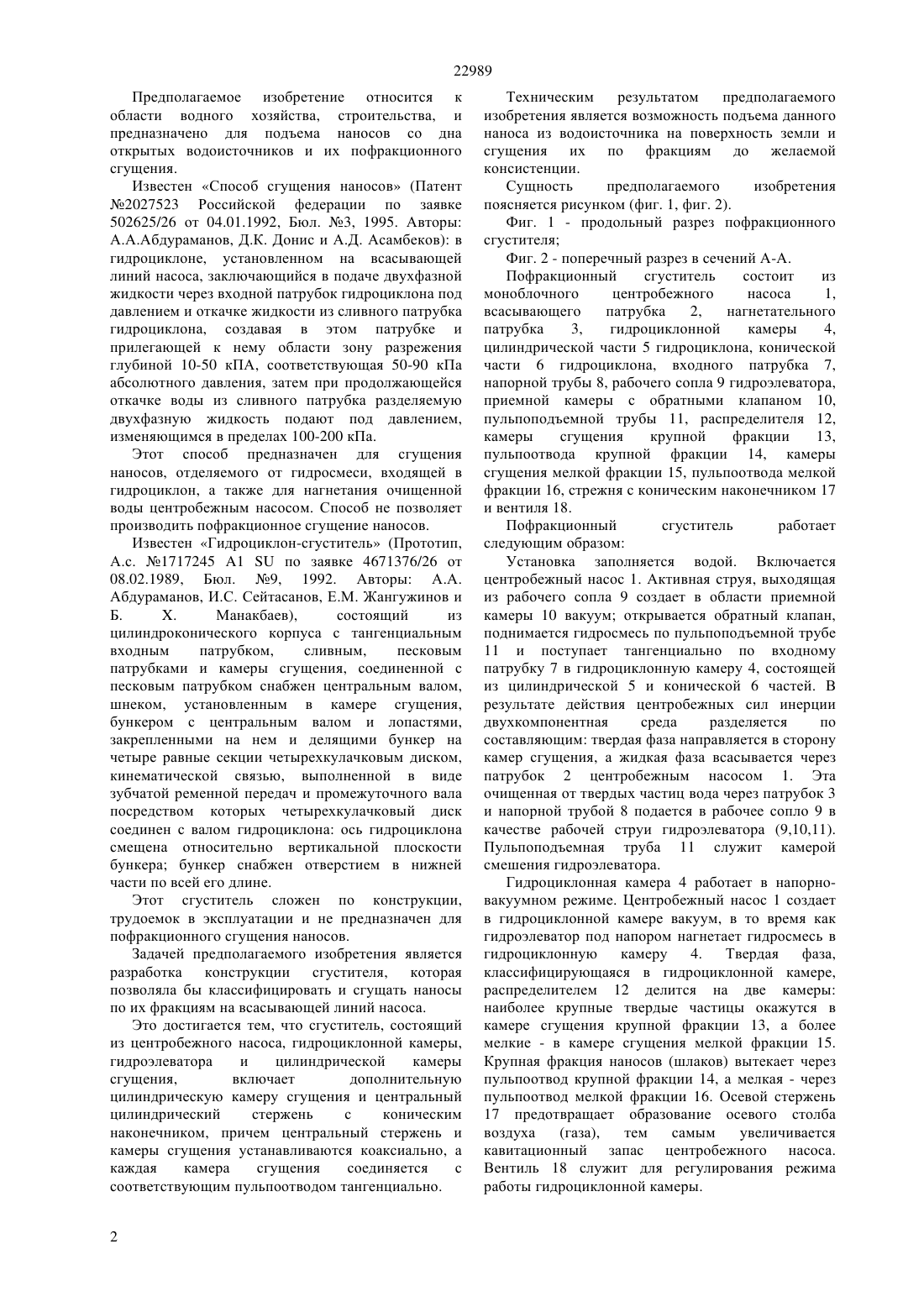

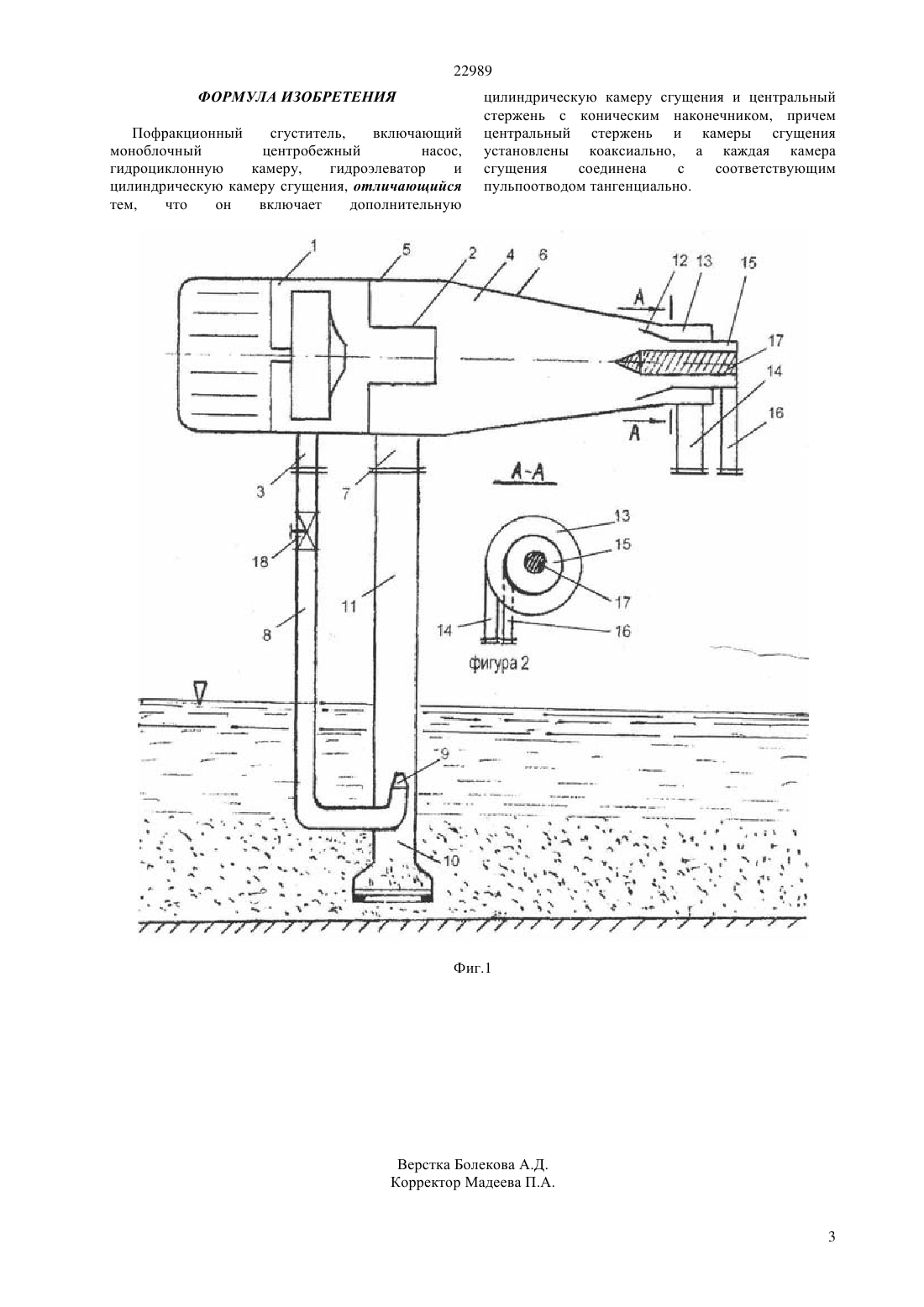

(2009.01), 04 5/14 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ гидроциклонной камеры,гидроэлеватора и цилиндрической камеры сгущения отличается от известных тем, что он включает дополнительную цилиндрическую камеру сгущения и центральный цилиндрический стержень с коническим наконечником, причем центральный стержень и камеры сгущения установлены коаксиально, а каждая камера сгущения соединена с соответствующим пульпоотводом тангенциально. Пофракционный сгуститель способен производить разделение наносов по их размерам, что очень необходимо в водном хозяйстве и строительстве. Самое главное, процесс осуществляется с минимальным расходом воды.(72) Абдураманов Абдуманап Ибатуллин Сагит Рахматулаевич Заурбек Ауелбек(73) Республиканское государственное казенное предприятие Таразский Государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(57) Предполагаемое изобретение относится к области водного хозяйства и строительства. Пофракционный сгуститель, состоящий из моноблочного центробежного насоса, 22989 Предполагаемое изобретение относится к области водного хозяйства, строительства, и предназначено для подъема наносов со дна открытых водоисточников и их пофракционного сгущения. Известен Способ сгущения наносов (Патент 2027523 Российской федерации по заявке 502625/26 от 04.01.1992, Бюл. 3, 1995. Авторы А.А.Абдураманов, Д.К. Донис и А.Д. Асамбеков) в гидроциклоне, установленном на всасывающей линий насоса, заключающийся в подаче двухфазной жидкости через входной патрубок гидроциклона под давлением и откачке жидкости из сливного патрубка гидроциклона, создавая в этом патрубке и прилегающей к нему области зону разрежения глубиной 10-50 кПА, соответствующая 50-90 кПа абсолютного давления, затем при продолжающейся откачке воды из сливного патрубка разделяемую двухфазную жидкость подают под давлением,изменяющимся в пределах 100-200 кПа. Этот способ предназначен для сгущения наносов, отделяемого от гидросмеси, входящей в гидроциклон, а также для нагнетания очищенной воды центробежным насосом. Способ не позволяет производить пофракционное сгущение наносов. Известен Гидроциклон-сгуститель (Прототип,А.с. 1717245 1 по заявке 4671376/26 от 08.02.1989, Бюл. 9, 1992. Авторы А.А. Абдураманов, И.С. Сейтасанов, Е.М. Жангужинов и Б.. Манакбаев),состоящий из цилиндроконического корпуса с тангенциальным входным патрубком,сливным,песковым патрубками и камеры сгущения, соединенной с песковым патрубком снабжен центральным валом,шнеком, установленным в камере сгущения,бункером с центральным валом и лопастями,закрепленными на нем и делящими бункер на четыре равные секции четырехкулачковым диском,кинематической связью, выполненной в виде зубчатой ременной передач и промежуточного вала посредством которых четырехкулачковый диск соединен с валом гидроциклона ось гидроциклона смещена относительно вертикальной плоскости бункера бункер снабжен отверстием в нижней части по всей его длине. Этот сгуститель сложен по конструкции,трудоемок в эксплуатации и не предназначен для пофракционного сгущения наносов. Задачей предполагаемого изобретения является разработка конструкции сгустителя, которая позволяла бы классифицировать и сгущать наносы по их фракциям на всасывающей линий насоса. Это достигается тем, что сгуститель, состоящий из центробежного насоса, гидроциклонной камеры,гидроэлеватора и цилиндрической камеры сгущения,включает дополнительную цилиндрическую камеру сгущения и центральный цилиндрический стержень с коническим наконечником, причем центральный стержень и камеры сгущения устанавливаются коаксиально, а каждая камера сгущения соединяется с соответствующим пульпоотводом тангенциально. 2 Техническим результатом предполагаемого изобретения является возможность подъема данного наноса из водоисточника на поверхность земли и сгущения их по фракциям до желаемой консистенции. Сущность предполагаемого изобретения поясняется рисунком (фиг. 1, фиг. 2). Фиг. 1 - продольный разрез пофракционного сгустителя Фиг. 2 - поперечный разрез в сечений А-А. Пофракционный сгуститель состоит из моноблочного центробежного насоса 1,всасывающего патрубка 2,нагнетательного патрубка 3,гидроциклонной камеры 4,цилиндрической части 5 гидроциклона, конической части 6 гидроциклона, входного патрубка 7,напорной трубы 8, рабочего сопла 9 гидроэлеватора,приемной камеры с обратными клапаном 10,пульпоподъемной трубы 11, распределителя 12,камеры сгущения крупной фракции 13,пульпоотвода крупной фракции 14, камеры сгущения мелкой фракции 15, пульпоотвода мелкой фракции 16, стрежня с коническим наконечником 17 и вентиля 18. Пофракционный сгуститель работает следующим образом Установка заполняется водой. Включается центробежный насос 1. Активная струя, выходящая из рабочего сопла 9 создает в области приемной камеры 10 вакуум открывается обратный клапан,поднимается гидросмесь по пульпоподъемной трубе 11 и поступает тангенциально по входному патрубку 7 в гидроциклонную камеру 4, состоящей из цилиндрической 5 и конической 6 частей. В результате действия центробежных сил инерции двухкомпонентная среда разделяется по составляющим твердая фаза направляется в сторону камер сгущения, а жидкая фаза всасывается через патрубок 2 центробежным насосом 1. Эта очищенная от твердых частиц вода через патрубок 3 и напорной трубой 8 подается в рабочее сопло 9 в качестве рабочей струи гидроэлеватора (9,10,11). Пульпоподъемная труба 11 служит камерой смешения гидроэлеватора. Гидроциклонная камера 4 работает в напорновакуумном режиме. Центробежный насос 1 создает в гидроциклонной камере вакуум, в то время как гидроэлеватор под напором нагнетает гидросмесь в гидроциклонную камеру 4. Твердая фаза,классифицирующаяся в гидроциклонной камере,распределителем 12 делится на две камеры наиболее крупные твердые частицы окажутся в камере сгущения крупной фракции 13, а более мелкие - в камере сгущения мелкой фракции 15. Крупная фракция наносов (шлаков) вытекает через пульпоотвод крупной фракции 14, а мелкая - через пульпоотвод мелкой фракции 16. Осевой стержень 17 предотвращает образование осевого столба воздуха(газа),тем самым увеличивается кавитационный запас центробежного насоса. Вентиль 18 служит для регулирования режима работы гидроциклонной камеры. 22989 ФОРМУЛА ИЗОБРЕТЕНИЯ Пофракционный сгуститель,включающий моноблочный центробежный насос,гидроциклонную камеру,гидроэлеватор и цилиндрическую камеру сгущения, отличающийся тем,что он включает дополнительную цилиндрическую камеру сгущения и центральный стержень с коническим наконечником, причем центральный стержень и камеры сгущения установлены коаксиально, а каждая камера сгущения соединена с соответствующим пульпоотводом тангенциально.
