Капельница
Номер инновационного патента: 23058
Опубликовано: 15.11.2010
Авторы: Калашников Павел Александрович, Калашников Александр Афанасьевич, Кандрин Николай Ильич
Формула / Реферат
Изобретение относится к техническим средствам орошения капельным способом сельскохозяйственных культур.
Новым является то, что капельница выполнена в виде ответвления поливного трубопровода, заполненного пористым материалом. Это повышает надежность работы, снижает стоимость изготовления.
Текст

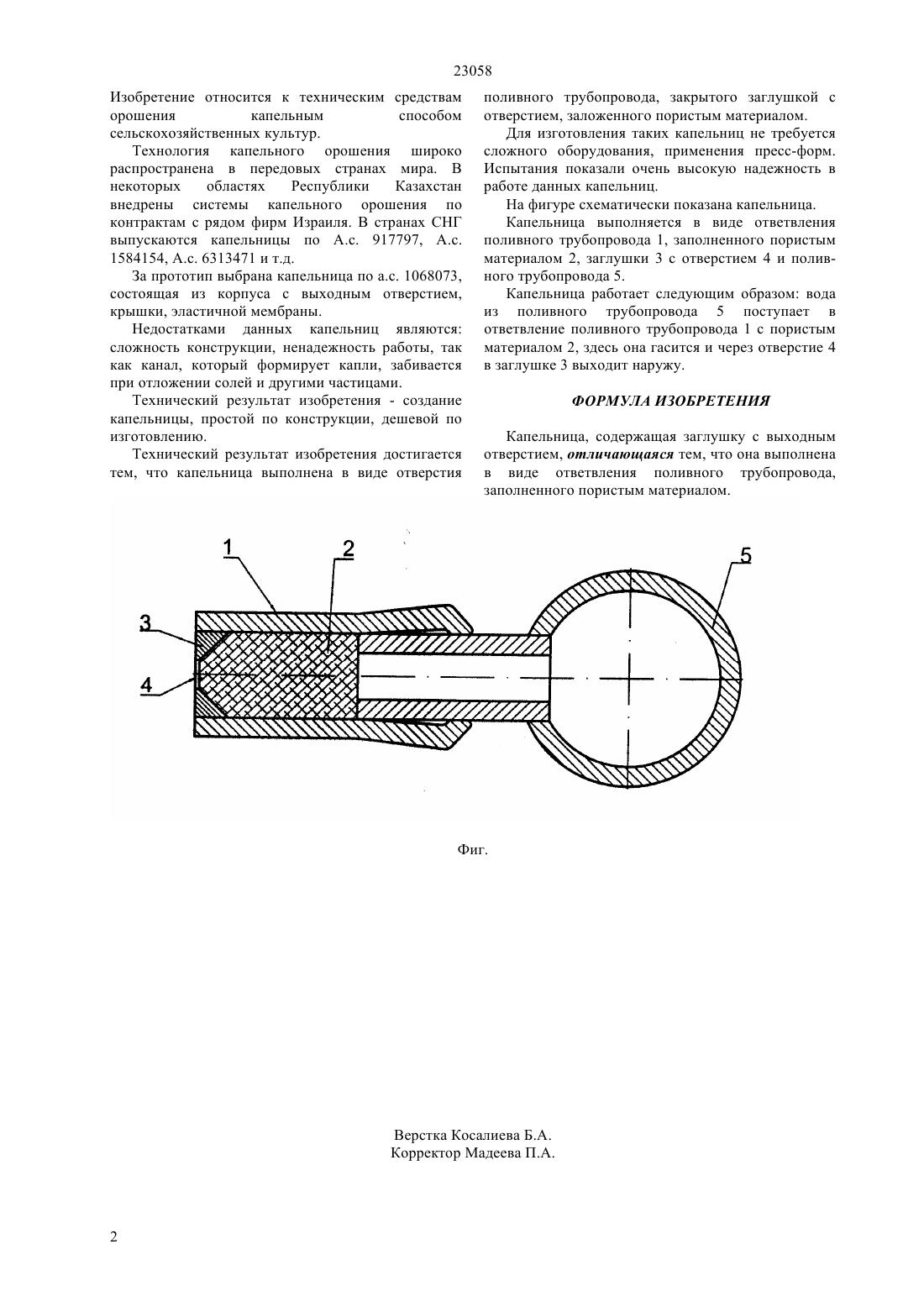

(51) 01 25/02 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к техническим средствам орошения капельным способом сельскохозяйственных культур. Новым является то, что капельница выполнена в виде ответвления поливного трубопровода,заполненного пористым материалом. Это повышает надежность работы,снижает стоимость изготовления.(72) Калашников Александр Афанасьевич Кандрин Николай Ильич Калашников Павел Александрович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт водного хозяйства 23058 Изобретение относится к техническим средствам орошения капельным способом сельскохозяйственных культур. Технология капельного орошения широко распространена в передовых странах мира. В некоторых областях Республики Казахстан внедрены системы капельного орошения по контрактам с рядом фирм Израиля. В странах СНГ выпускаются капельницы по А.с. 917797, А.с. 1584154, А.с. 6313471 и т.д. За прототип выбрана капельница по а.с. 1068073,состоящая из корпуса с выходным отверстием,крышки, эластичной мембраны. Недостатками данных капельниц являются сложность конструкции, ненадежность работы, так как канал, который формирует капли, забивается при отложении солей и другими частицами. Технический результат изобретения - создание капельницы, простой по конструкции, дешевой по изготовлению. Технический результат изобретения достигается тем, что капельница выполнена в виде отверстия поливного трубопровода, закрытого заглушкой с отверстием, заложенного пористым материалом. Для изготовления таких капельниц не требуется сложного оборудования, применения пресс-форм. Испытания показали очень высокую надежность в работе данных капельниц. На фигуре схематически показана капельница. Капельница выполняется в виде ответвления поливного трубопровода 1, заполненного пористым материалом 2, заглушки 3 с отверстием 4 и поливного трубопровода 5. Капельница работает следующим образом вода из поливного трубопровода 5 поступает в ответвление поливного трубопровода 1 с пористым материалом 2, здесь она гасится и через отверстие 4 в заглушке 3 выходит наружу. ФОРМУЛА ИЗОБРЕТЕНИЯ Капельница, содержащая заглушку с выходным отверстием, отличающаяся тем, что она выполнена в виде ответвления поливного трубопровода,заполненного пористым материалом.
МПК / Метки
МПК: A01G 25/02
Метки: капельница
Код ссылки
<a href="https://kz.patents.su/2-ip23058-kapelnica.html" rel="bookmark" title="База патентов Казахстана">Капельница</a>
Капельница
Номер предварительного патента: 19203
Опубликовано: 15.04.2008
Автор: Ульянин Сергей Эдуардович
МПК: A01G 25/02
Метки: капельница
Формула / Реферат:
Изобретение относится к сельскохозяйственной мелиорации, а именно к устройствам капельного орошения, и может быть использовано при орошении сельскохозяйственных культур.Технический результат заключается в возмож-ности применения капельницы при неровном рельефе поливного участка.Капельница включает пористый элемент, установленный с возможностью перемещения поперек поливного трубопровода. Согласно изобретению поливной трубопровод выполнен в виде...
Капельница
Номер предварительного патента: 18811
Опубликовано: 15.10.2007
Авторы: Бондарцев Александр Иванович, Дементьев Александр Игоревич, Жуйко Виталий Дмитриевич
МПК: A01G 25/02
Метки: капельница
Формула / Реферат:
Изобретение относится к области орошения сельскохозяйственных культур капельным способом.Цель изобретения - повышение надежности работы путем улучшения условий промывки и обеспечения автоматического регулирования расхода при изменении давления воды с трубопроводной сети в широком диапазоне.Капельница состоит из крышки 1 с входным штуцером 2. цилиндрического корпуса 3 с выходным отверстием 4, продольными канавками 5 на внутренней поверхности...
Капельница
Номер предварительного патента: 18810
Опубликовано: 15.10.2007
Авторы: Бондарцев Александр Иванович, Жуйко Виталий Дмитриевич, Дементьев Александр Игоревич
МПК: A01G 25/02
Метки: капельница
Формула / Реферат:
Изобретение относится к техническим средствам полива сельскохозяйственных культур способом капельного орошения.Цель изобретения - упрощение конструкции и обеспечение улучшения условий самопромывки капельницы в процессе полива.Капельница состоит из корпуса 1 с радиальным входным штуцером 2 и осевым выходным отверстием 3, крышки 4 и размещенного между ними компенсатора 5, связанного штоком 6 с дросселем 7, имеющим спиральный канал 8 и...
Импульсная капельница
Номер патента: 13479
Опубликовано: 15.05.2008
Авторы: Константинов Алексей Викторович, Калашникова Людмила Павловна, Калашников Александр Афанасьевич, Кандрин Николай Ильич, Жарков Вячеслав Антонович
МПК: B05B 1/08, A01G 25/02
Метки: капельница, импульсная
Формула / Реферат:
Изобретение относится к сельскому хозяйству, в частности, к технике орошения сельскохозяйственных культур. Импульсная капельница содержит корпус с крышкой и входным и выходным отверстиями и регулирующий орган, выполненный в виде манжеты одностороннего действия, снабженной эластичным пористым вкладышем. Изобретение позволяет обеспечить надежность работы капельницы при различных давлениях, фиксированный расход воды капельницы и устранить...
Капельница
Номер инновационного патента: 22336
Опубликовано: 15.03.2010
Автор: Жарков Вячеслав Антонович
МПК: A01G 25/02
Метки: капельница
Формула / Реферат:
Изобретение относится к сельскому хозяйству в частности, к технике орошения сельскохозяйственных культур.Сущность изобретения заключается в том, что в капельнице содержащей корпус с входным и выходным отверстиями и установленный в нем регулирующий орган в виде эластичного пористого вкладыша, снабженного шайбой с водопропускными отверстиями, шайба имеет возможность перемещения внутри корпуса.Применение изобретения на системах капельного орошения...
