Забойный демпфер

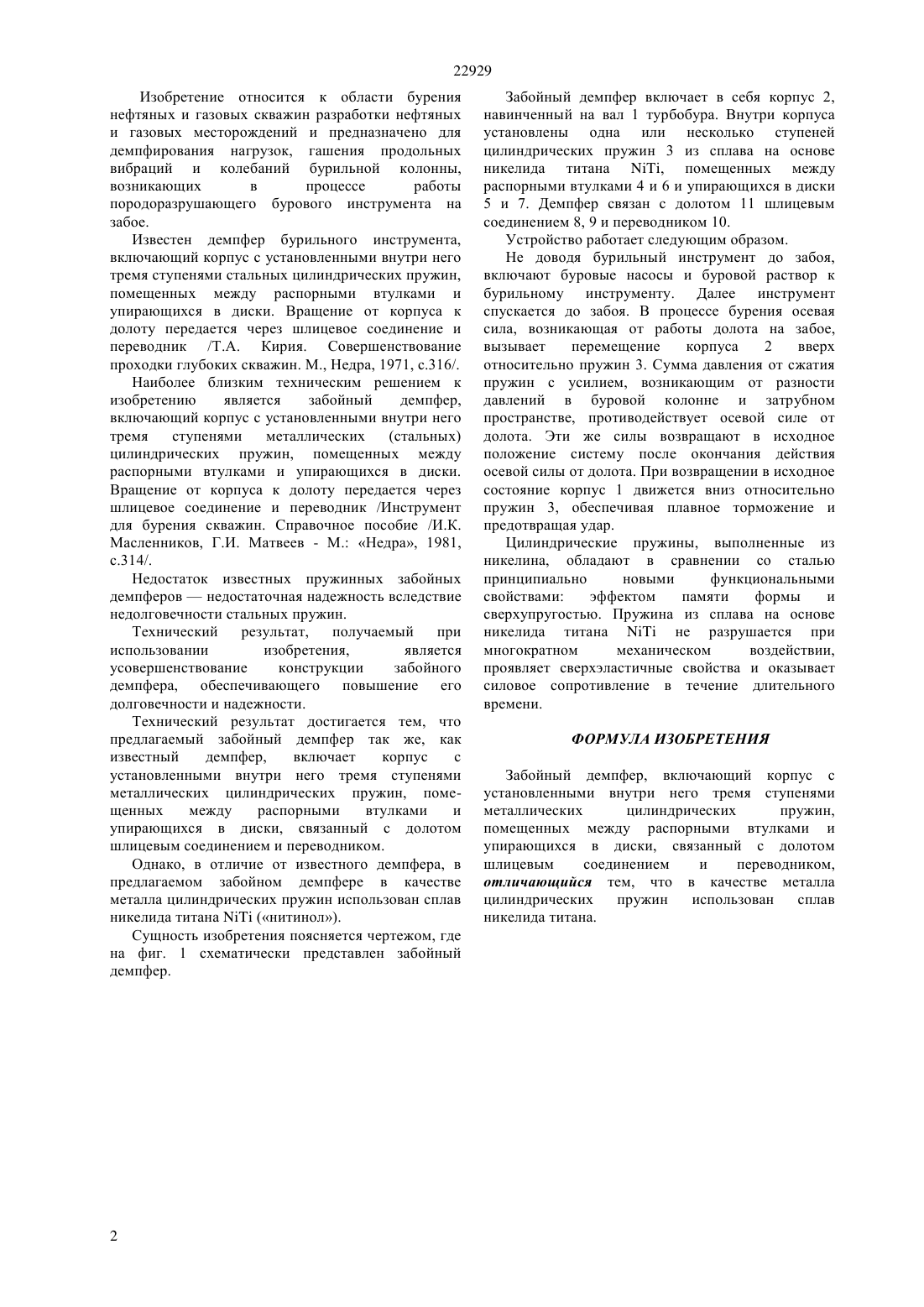

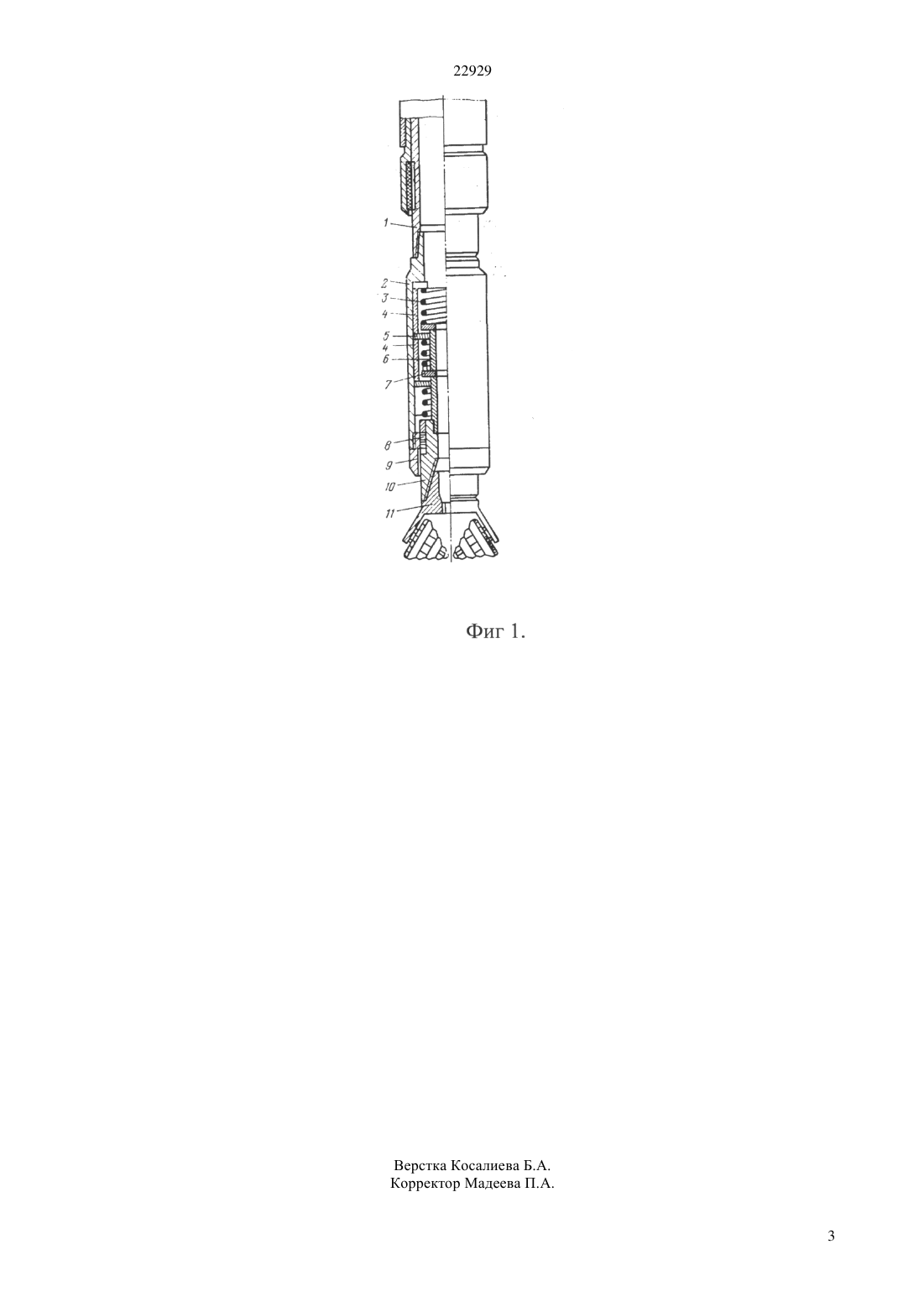

(51) 21 17/07 (2009.01) 21 19/08 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ демпфера, обеспечивающего повышение его долговечности и надежности. Предложен забойный демпфер, включающий корпус с установленными внутри него тремя ступенями металлических цилиндрических пружин,помещенных между распорными втулками и упирающихся в диски, связанный с долотом шлицевым соединением и переводником. При этом в качестве металла цилиндрических пружин использован сплав никелида титана. Цилиндрические пружины, выполненные из никелина, обладают в сравнении со сталью принципиально новыми функциональными свойствами эффектом памяти формы и сверхупругостью. Пружина из сплава на основе никелида титанане разрушается при многократном механическом воздействии,проявляет сверхэластичные свойства и оказывает силовое сопротивление в течение длительного времени.(76) Муханжанов Рашид Хабибуллаевич Джанзаков Ислам Исагалиевич Абишев Мурат Николаевич Баймиров Мергенгали Ергалиевич(56) Масленников И.К., Матвеев Г.И. Инструмент для бурения скважин. Справочное пособие. - М Недра. 1981, с. 314(57) Изобретение относится к области бурения нефтяных и газовых скважин разработки нефтяных и газовых месторождений и предназначено для демпфирования нагрузок, гашения продольных вибраций и колебаний бурильной колонны,возникающих в процессе работы породоразрушающего бурового инструмента на забое. Технический результат,получаемый при использовании изобретения,является усовершенствование конструкции забойного 22929 Изобретение относится к области бурения нефтяных и газовых скважин разработки нефтяных и газовых месторождений и предназначено для демпфирования нагрузок, гашения продольных вибраций и колебаний бурильной колонны,возникающих в процессе работы породоразрушающего бурового инструмента на забое. Известен демпфер бурильного инструмента,включающий корпус с установленными внутри него тремя ступенями стальных цилиндрических пружин,помещенных между распорными втулками и упирающихся в диски. Вращение от корпуса к долоту передается через шлицевое соединение и переводник /Т.А. Кирия. Совершенствование проходки глубоких скважин. М., Недра, 1971, с.316/. Наиболее близким техническим решением к изобретению является забойный демпфер,включающий корпус с установленными внутри него тремя ступенями металлических(стальных) цилиндрических пружин, помещенных между распорными втулками и упирающихся в диски. Вращение от корпуса к долоту передается через шлицевое соединение и переводник /Инструмент для бурения скважин. Справочное пособие /И.К. Масленников, Г.И. Матвеев - М. Недра, 1981,с.314/. Недостаток известных пружинных забойных демпферовнедостаточная надежность вследствие недолговечности стальных пружин. Технический результат,получаемый при использовании изобретения,является усовершенствование конструкции забойного демпфера, обеспечивающего повышение его долговечности и надежности. Технический результат достигается тем, что предлагаемый забойный демпфер так же, как известный демпфер,включает корпус с установленными внутри него тремя ступенями металлических цилиндрических пружин, помещенных между распорными втулками и упирающихся в диски, связанный с долотом шлицевым соединением и переводником. Однако, в отличие от известного демпфера, в предлагаемом забойном демпфере в качестве металла цилиндрических пружин использован сплав никелида титана(нитинол). Сущность изобретения поясняется чертежом, где на фиг. 1 схематически представлен забойный демпфер. Забойный демпфер включает в себя корпус 2,навинченный на вал 1 турбобура. Внутри корпуса установлены одна или несколько ступеней цилиндрических пружин 3 из сплава на основе никелида титана , помещенных между распорными втулками 4 и 6 и упирающихся в диски 5 и 7. Демпфер связан с долотом 11 шлицевым соединением 8, 9 и переводником 10. Устройство работает следующим образом. Не доводя бурильный инструмент до забоя,включают буровые насосы и буровой раствор к бурильному инструменту. Далее инструмент спускается до забоя. В процессе бурения осевая сила, возникающая от работы долота на забое,вызывает перемещение корпуса 2 вверх относительно пружин 3. Сумма давления от сжатия пружин с усилием, возникающим от разности давлений в буровой колонне и затрубном пространстве, противодействует осевой силе от долота. Эти же силы возвращают в исходное положение систему после окончания действия осевой силы от долота. При возвращении в исходное состояние корпус 1 движется вниз относительно пружин 3, обеспечивая плавное торможение и предотвращая удар. Цилиндрические пружины, выполненные из никелина, обладают в сравнении со сталью принципиально новыми функциональными свойствами эффектом памяти формы и сверхупругостью. Пружина из сплава на основе никелида титанане разрушается при многократном механическом воздействии,проявляет сверхэластичные свойства и оказывает силовое сопротивление в течение длительного времени. ФОРМУЛА ИЗОБРЕТЕНИЯ Забойный демпфер, включающий корпус с установленными внутри него тремя ступенями металлических цилиндрических пружин,помещенных между распорными втулками и упирающихся в диски, связанный с долотом шлицевым соединением и переводником,отличающийся тем, что в качестве металла цилиндрических пружин использован сплав никелида титана.
