Сталеразливочный ковш

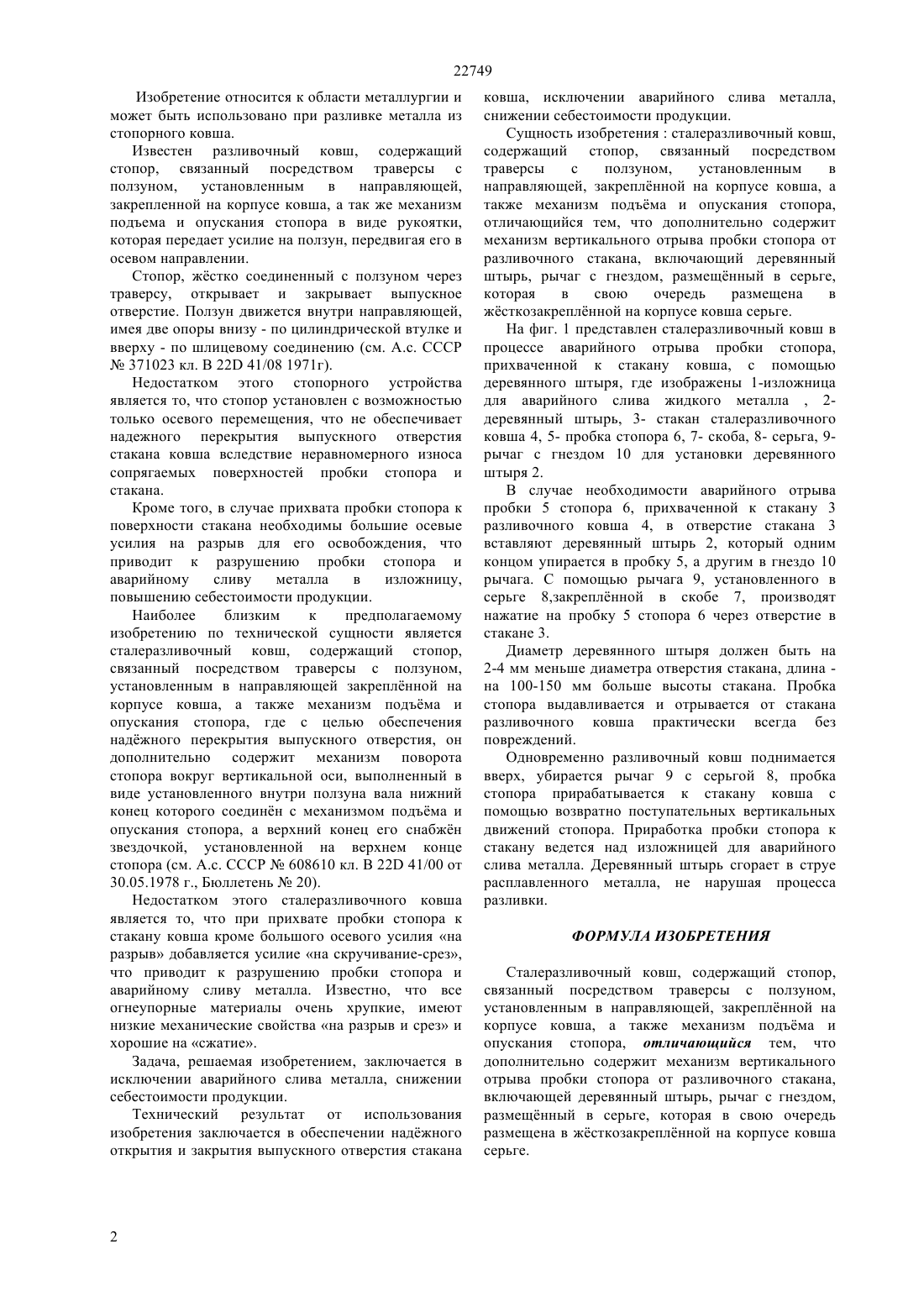

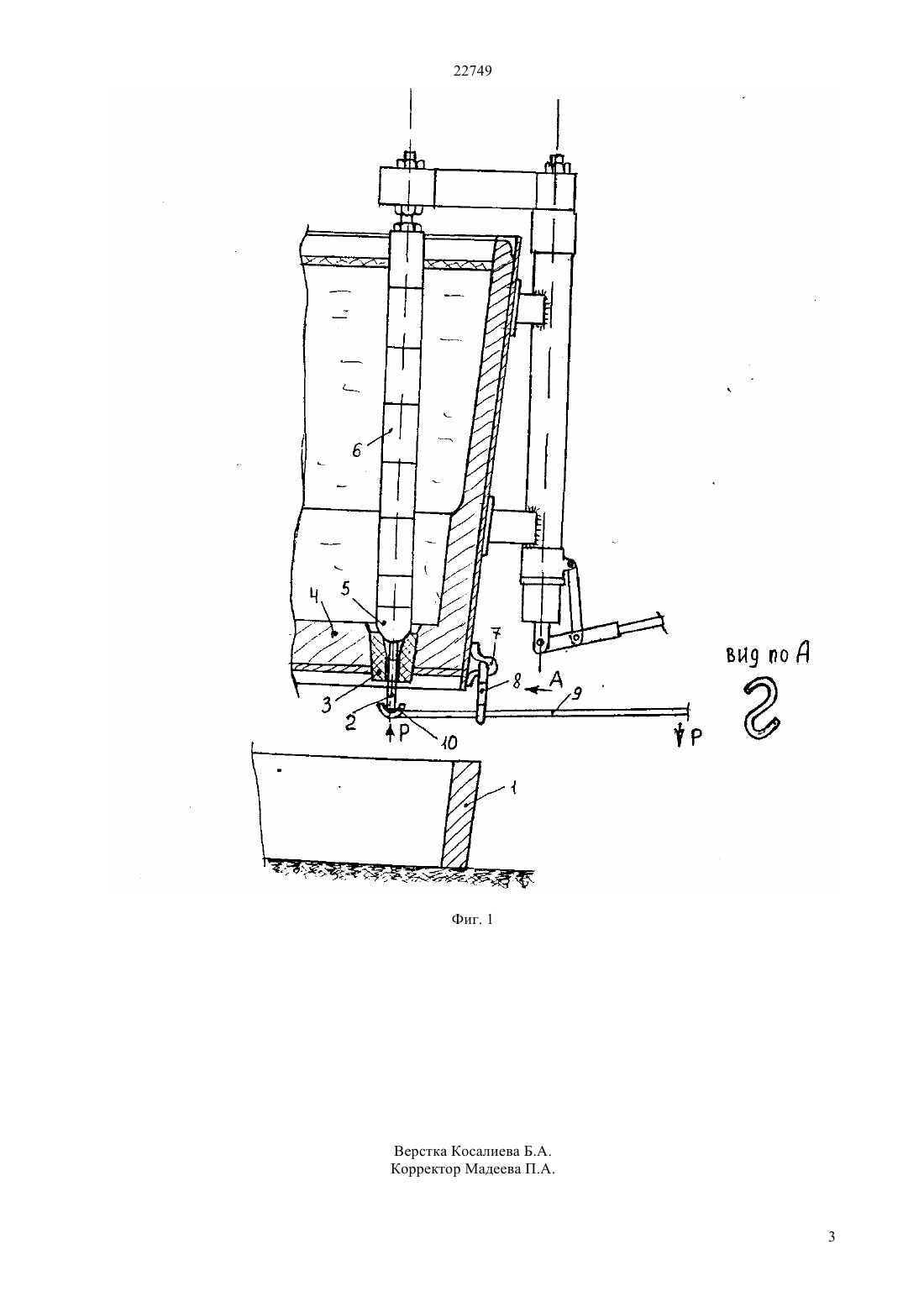

(51) 22 41/00 (2009.01) 22 41/16 (2009.01) 22 41/50 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ заключается в исключении аварийного слива металла, снижении себестоимости продукции. Технический результат от использования изобретения заключается в обеспечении наджного открытия и закрытия выпускного отверстия стакана сталеразливочного ковша. Сталеразливочный ковш,содержит стопор, связанный посредством траверсы с ползуном, установленным в направляющей,закреплнной на корпусе ковша, а также механизм подъма и опускания стопора. Дополнительно содержит механизм вертикального отрыва пробки стопора от разливочного стакана, включающей деревянный штырь, рычаг с гнездом, размещнный в серьге, которая в свою очередь размещена в жсткозакреплнной на корпусе ковша серьге.(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к области металлургии и может быть использовано при разливке металла из стопорных ковшей. Задача, решаемая изобретением, 22749 Изобретение относится к области металлургии и может быть использовано при разливке металла из стопорного ковша. Известен разливочный ковш, содержащий стопор, связанный посредством траверсы с ползуном,установленным в направляющей,закрепленной на корпусе ковша, а так же механизм подъема и опускания стопора в виде рукоятки,которая передает усилие на ползун, передвигая его в осевом направлении. Стопор, жстко соединенный с ползуном через траверсу, открывает и закрывает выпускное отверстие. Ползун движется внутри направляющей,имея две опоры внизу - по цилиндрической втулке и вверху - по шлицевому соединению (см. А.с. СССР 371023 кл. В 22 41/08 1971 г). Недостатком этого стопорного устройства является то, что стопор установлен с возможностью только осевого перемещения, что не обеспечивает надежного перекрытия выпускного отверстия стакана ковша вследствие неравномерного износа сопрягаемых поверхностей пробки стопора и стакана. Кроме того, в случае прихвата пробки стопора к поверхности стакана необходимы большие осевые усилия на разрыв для его освобождения, что приводит к разрушению пробки стопора и аварийному сливу металла в изложницу,повышению себестоимости продукции. Наиболее близким к предполагаемому изобретению по технической сущности является сталеразливочный ковш, содержащий стопор,связанный посредством траверсы с ползуном,установленным в направляющей закреплнной на корпусе ковша, а также механизм подъма и опускания стопора, где с целью обеспечения наджного перекрытия выпускного отверстия, он дополнительно содержит механизм поворота стопора вокруг вертикальной оси, выполненный в виде установленного внутри ползуна вала нижний конец которого соединн с механизмом подъма и опускания стопора, а верхний конец его снабжн звездочкой, установленной на верхнем конце стопора (см. А.с. СССР 608610 кл. В 22 41/00 от 30.05.1978 г., Бюллетень 20). Недостатком этого сталеразливочного ковша является то, что при прихвате пробки стопора к стакану ковша кроме большого осевого усилия на разрыв добавляется усилие на скручивание-срез,что приводит к разрушению пробки стопора и аварийному сливу металла. Известно, что все огнеупорные материалы очень хрупкие, имеют низкие механические свойства на разрыв и срез и хорошие на сжатие. Задача, решаемая изобретением, заключается в исключении аварийного слива металла, снижении себестоимости продукции. Технический результат от использования изобретения заключается в обеспечении наджного открытия и закрытия выпускного отверстия стакана ковша, исключении аварийного слива металла,снижении себестоимости продукции. Сущность изобретениясталеразливочный ковш,содержащий стопор, связанный посредством траверсы с ползуном,установленным в направляющей, закреплнной на корпусе ковша, а также механизм подъма и опускания стопора,отличающийся тем, что дополнительно содержит механизм вертикального отрыва пробки стопора от разливочного стакана, включающий деревянный штырь, рычаг с гнездом, размещнный в серьге,которая в свою очередь размещена в жсткозакреплнной на корпусе ковша серьге. На фиг. 1 представлен сталеразливочный ковш в процессе аварийного отрыва пробки стопора,прихваченной к стакану ковша, с помощью деревянного штыря, где изображены 1-изложница для аварийного слива жидкого металла , 2 деревянный штырь, 3- стакан сталеразливочного ковша 4, 5- пробка стопора 6, 7- скоба, 8- серьга, 9 рычаг с гнездом 10 для установки деревянного штыря 2. В случае необходимости аварийного отрыва пробки 5 стопора 6, прихваченной к стакану 3 разливочного ковша 4, в отверстие стакана 3 вставляют деревянный штырь 2, который одним концом упирается в пробку 5, а другим в гнездо 10 рычага. С помощью рычага 9, установленного в серьге 8,закреплнной в скобе 7, производят нажатие на пробку 5 стопора 6 через отверстие в стакане 3. Диаметр деревянного штыря должен быть на 2-4 мм меньше диаметра отверстия стакана, длина на 100-150 мм больше высоты стакана. Пробка стопора выдавливается и отрывается от стакана разливочного ковша практически всегда без повреждений. Одновременно разливочный ковш поднимается вверх, убирается рычаг 9 с серьгой 8, пробка стопора прирабатывается к стакану ковша с помощью возвратно поступательных вертикальных движений стопора. Приработка пробки стопора к стакану ведется над изложницей для аварийного слива металла. Деревянный штырь сгорает в струе расплавленного металла, не нарушая процесса разливки. ФОРМУЛА ИЗОБРЕТЕНИЯ Сталеразливочный ковш, содержащий стопор,связанный посредством траверсы с ползуном,установленным в направляющей, закреплнной на корпусе ковша, а также механизм подъма и опускания стопора, отличающийся тем, что дополнительно содержит механизм вертикального отрыва пробки стопора от разливочного стакана,включающей деревянный штырь, рычаг с гнездом,размещнный в серьге, которая в свою очередь размещена в жсткозакреплнной на корпусе ковша серьге.
