Способ определения радиуса зоны загрязнения выбросами вредных веществ

Номер инновационного патента: 22424

Опубликовано: 15.04.2010

Автор: Бектурганова Гулмира Сулейменовна

Скачать PDF файл.

Формула / Реферат

Изобретение относится к промышленным предприятиям горной, металлургической, строительной, химической, и др. отраслей народного хозяйства, имеющим активные источники загрязнения, может быть использовано для определения радиуса зон загрязнения выбросами вредных веществ, а также устоновления ущерба, наносимого окружающей среде.
Точное определение радиуса зоны загрязнения вредными веществами осуществляется за счет того, что дополнительно определяют отношение средней суммы максимальных значений направлений к минимальному значению суммы направления розы ветров, а радиус зоны загрязнения выбросами вредных веществ определяется по выражению:

где r - радиус зоны загрязнения, м; K - коэффициент рассеяния пыли, м; N1 - запыленность воздушного потока у источника загрязнения, мг/м3; NПДК - предельно допустимая концентрация вредного вещества, мг/м3; U1 - среднегодовая скорость воздушного потока, м/с; U2 - скорость конвективного теплообмена воздуха, м/с; R1 -среднее значение суммы максимальных направлений розы ветров, %/мм; R2 - среднее значение суммы минимальных направлений розы ветров, %/мм. розы ветров.

Текст

Смотреть все

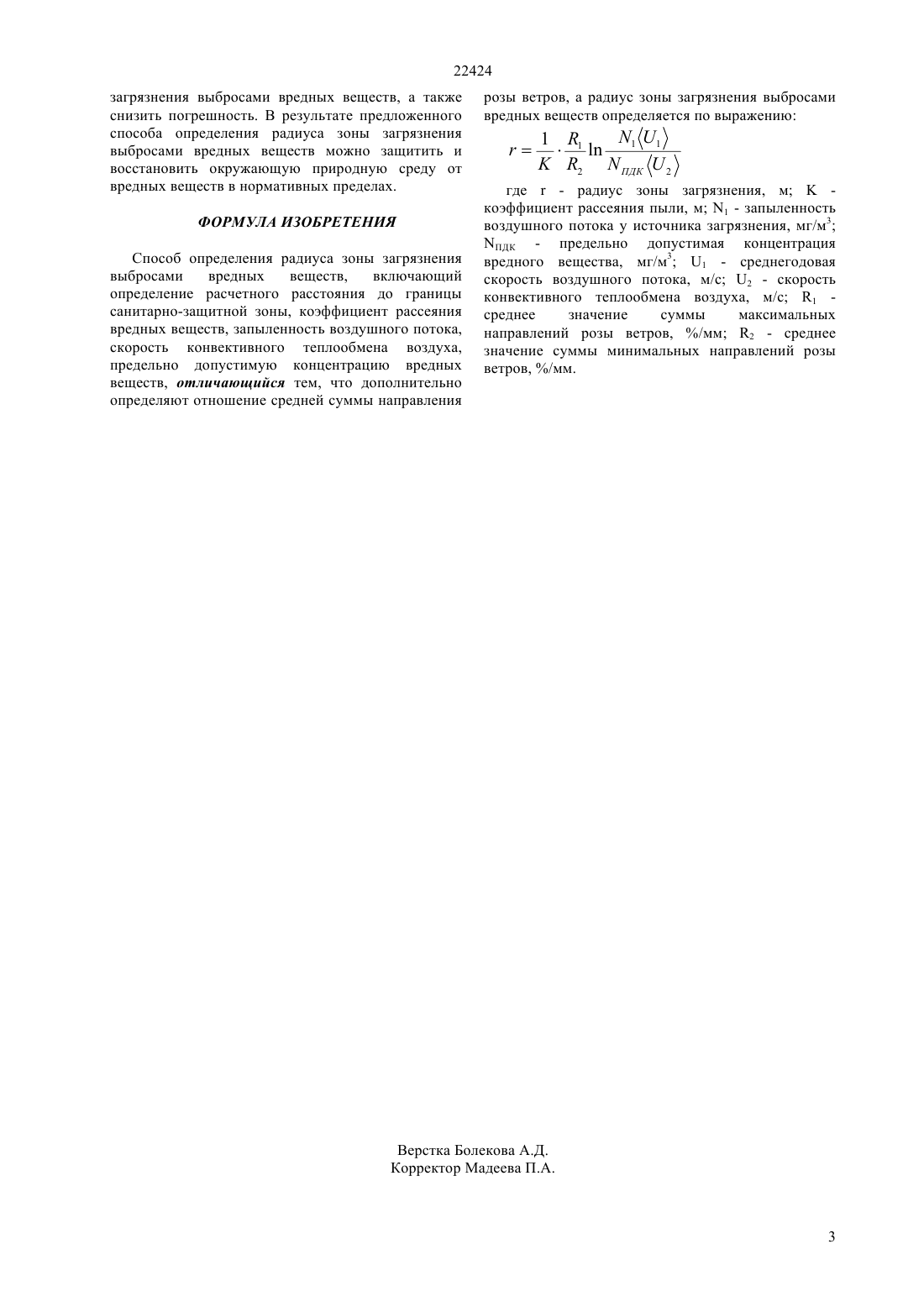

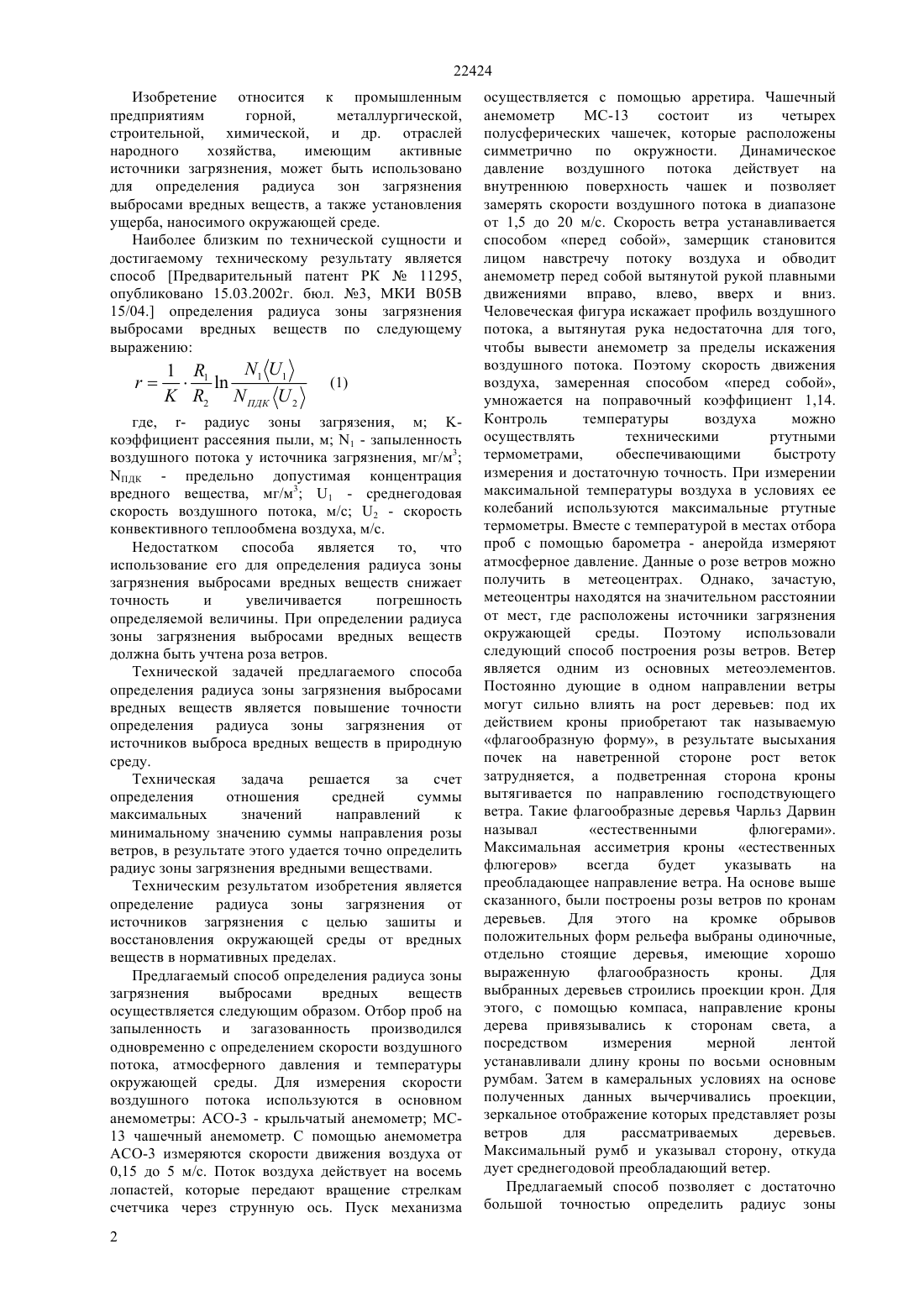

(51) 05 15/04 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ выбросами вредных веществ, а также устоновления ущерба, наносимого окружающей среде. Точное определение радиуса зоны загрязнения вредными веществами осуществляется за счет того,что дополнительно определяют отношение средней суммы максимальных значений направлений к минимальному значению суммы направления розы ветров, а радиус зоны загрязнения выбросами вредных веществ определяется по выражению где- радиус зоны загрязнения, м- коэффициент рассеяния пыли, м 1 - запыленность воздушного потока у источника загрязнения, мг/м 3 ПДК предельно допустимая концентрация вредного вещества, мг/м 3 1 - среднегодовая скорость воздушного потока,м/с 2 скорость конвективного теплообмена воздуха, м/с 1 среднее значение суммы максимальных направлений розы ветров, /мм 2 - среднее значение суммы минимальных направлений розы ветров, /мм. розы ветров.(72) Жараспаев Мырзагалий Токпакович Бектурганова Гулмира Сулейменовна Жараспаева Дария Еркиновна Жараспаева Гульжанар Жумагалиевна Айтбекова Толкынай Тусипбековна(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 11295, кл. В 05 В 15/04, 2002(54) СПОСОБ ОПРЕДЕЛЕНИЯ РАДИУСА ЗОНЫ ЗАГРЯЗНЕНИЯ ВЫБРОСАМИ ВРЕДНЫХ ВЕЩЕСТВ(57) Изобретение относится к промышленным предприятиям горной,металлургической,строительной, химической, и др. отраслей народного хозяйства,имеющим активные источники загрязнения, может быть использовано для определения радиуса зон загрязнения 22424 Изобретение относится к промышленным предприятиям горной,металлургической,строительной, химической, и др. отраслей народного хозяйства,имеющим активные источники загрязнения, может быть использовано для определения радиуса зон загрязнения выбросами вредных веществ, а также установления ущерба, наносимого окружающей среде. Наиболее близким по технической сущности и достигаемому техническому результату является способ Предварительный патент РК 11295,опубликовано 15.03.2002 г. бюл. 3, МКИ В 05 В 15/04. определения радиуса зоны загрязнения выбросами вредных веществ по следующему выражению где, - радиус зоны загрязения, м коэффициент рассеяния пыли, м 1 - запыленность воздушного потока у источника загрязнения, мг/м 3 ПДК - предельно допустимая концентрация вредного вещества, мг/м 3 1 - среднегодовая скорость воздушного потока, м/с 2 - скорость конвективного теплообмена воздуха, м/с. Недостатком способа является то,что использование его для определения радиуса зоны загрязнения выбросами вредных веществ снижает точность и увеличивается погрешность определяемой величины. При определении радиуса зоны загрязнения выбросами вредных веществ должна быть учтена роза ветров. Технической задачей предлагаемого способа определения радиуса зоны загрязнения выбросами вредных веществ является повышение точности определения радиуса зоны загрязнения от источников выброса вредных веществ в природную среду. Техническая задача решается за счет определения отношения средней суммы максимальных значений направлений к минимальному значению суммы направления розы ветров, в результате этого удается точно определить радиус зоны загрязнения вредными веществами. Техническим результатом изобретения является определение радиуса зоны загрязнения от источников загрязнения с целью зашиты и восстановления окружающей среды от вредных веществ в нормативных пределах. Предлагаемый способ определения радиуса зоны загрязнения выбросами вредных веществ осуществляется следующим образом. Отбор проб на запыленность и загазованность производился одновременно с определением скорости воздушного потока, атмосферного давления и температуры окружающей среды. Для измерения скорости воздушного потока используются в основном анемометры АСО-3 - крыльчатый анемометр МС 13 чашечный анемометр. С помощью анемометра АСО-3 измеряются скорости движения воздуха от 0,15 до 5 м/с. Поток воздуха действует на восемь лопастей, которые передают вращение стрелкам счетчика через струнную ось. Пуск механизма 2 осуществляется с помощью арретира. Чашечный анемометр МС-13 состоит из четырех полусферических чашечек, которые расположены симметрично по окружности. Динамическое давление воздушного потока действует на внутреннюю поверхность чашек и позволяет замерять скорости воздушного потока в диапазоне от 1,5 до 20 м/с. Скорость ветра устанавливается способом перед собой, замерщик становится лицом навстречу потоку воздуха и обводит анемометр перед собой вытянутой рукой плавными движениями вправо, влево, вверх и вниз. Человеческая фигура искажает профиль воздушного потока, а вытянутая рука недостаточна для того,чтобы вывести анемометр за пределы искажения воздушного потока. Поэтому скорость движения воздуха, замеренная способом перед собой,умножается на поправочный коэффициент 1,14. Контроль температуры воздуха можно осуществлять техническими ртутными термометрами,обеспечивающими быстроту измерения и достаточную точность. При измерении максимальной температуры воздуха в условиях ее колебаний используются максимальные ртутные термометры. Вместе с температурой в местах отбора проб с помощью барометра - анеройда измеряют атмосферное давление. Данные о розе ветров можно получить в метеоцентрах. Однако, зачастую,метеоцентры находятся на значительном расстоянии от мест, где расположены источники загрязнения окружающей среды. Поэтому использовали следующий способ построения розы ветров. Ветер является одним из основных метеоэлементов. Постоянно дующие в одном направлении ветры могут сильно влиять на рост деревьев под их действием кроны приобретают так называемую флагообразную форму, в результате высыхания почек на наветренной стороне рост веток затрудняется, а подветренная сторона кроны вытягивается по направлению господствующего ветра. Такие флагообразные деревья Чарльз Дарвин называл естественными флюгерами. Максимальная ассиметрия кроны естественных флюгеров всегда будет указывать на преобладающее направление ветра. На основе выше сказанного, были построены розы ветров по кронам деревьев. Для этого на кромке обрывов положительных форм рельефа выбраны одиночные,отдельно стоящие деревья, имеющие хорошо выраженную флагообразность кроны. Для выбранных деревьев строились проекции крон. Для этого, с помощью компаса, направление кроны дерева привязывались к сторонам света, а посредством измерения мерной лентой устанавливали длину кроны по восьми основным румбам. Затем в камеральных условиях на основе полученных данных вычерчивались проекции,зеркальное отображение которых представляет розы ветров для рассматриваемых деревьев. Максимальный румб и указывал сторону, откуда дует среднегодовой преобладающий ветер. Предлагаемый способ позволяет с достаточно большой точностью определить радиус зоны 22424 загрязнения выбросами вредных веществ, а также снизить погрешность. В результате предложенного способа определения радиуса зоны загрязнения выбросами вредных веществ можно защитить и восстановить окружающую природную среду от вредных веществ в нормативных пределах. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ определения радиуса зоны загрязнения выбросами вредных веществ,включающий определение расчетного расстояния до границы санитарно-защитной зоны, коэффициент рассеяния вредных веществ, запыленность воздушного потока,скорость конвективного теплообмена воздуха,предельно допустимую концентрацию вредных веществ, отличающийся тем, что дополнительно определяют отношение средней суммы направления розы ветров, а радиус зоны загрязнения выбросами вредных веществ определяется по выражению где- радиус зоны загрязнения, мкоэффициент рассеяния пыли, м 1 - запыленность воздушного потока у источника загрязнения, мг/м 3 ПДК - предельно допустимая концентрация вредного вещества, мг/м 3 1 - среднегодовая скорость воздушного потока, м/с 2 - скорость конвективного теплообмена воздуха, м/с 1 среднее значение суммы максимальных направлений розы ветров, /мм 2 - среднее значение суммы минимальных направлений розы ветров, /мм.

МПК / Метки

МПК: B05B 15/04

Метки: зоны, способ, веществ, выбросами, загрязнения, определения, вредных, радиуса
