Лакокрасочная композиция

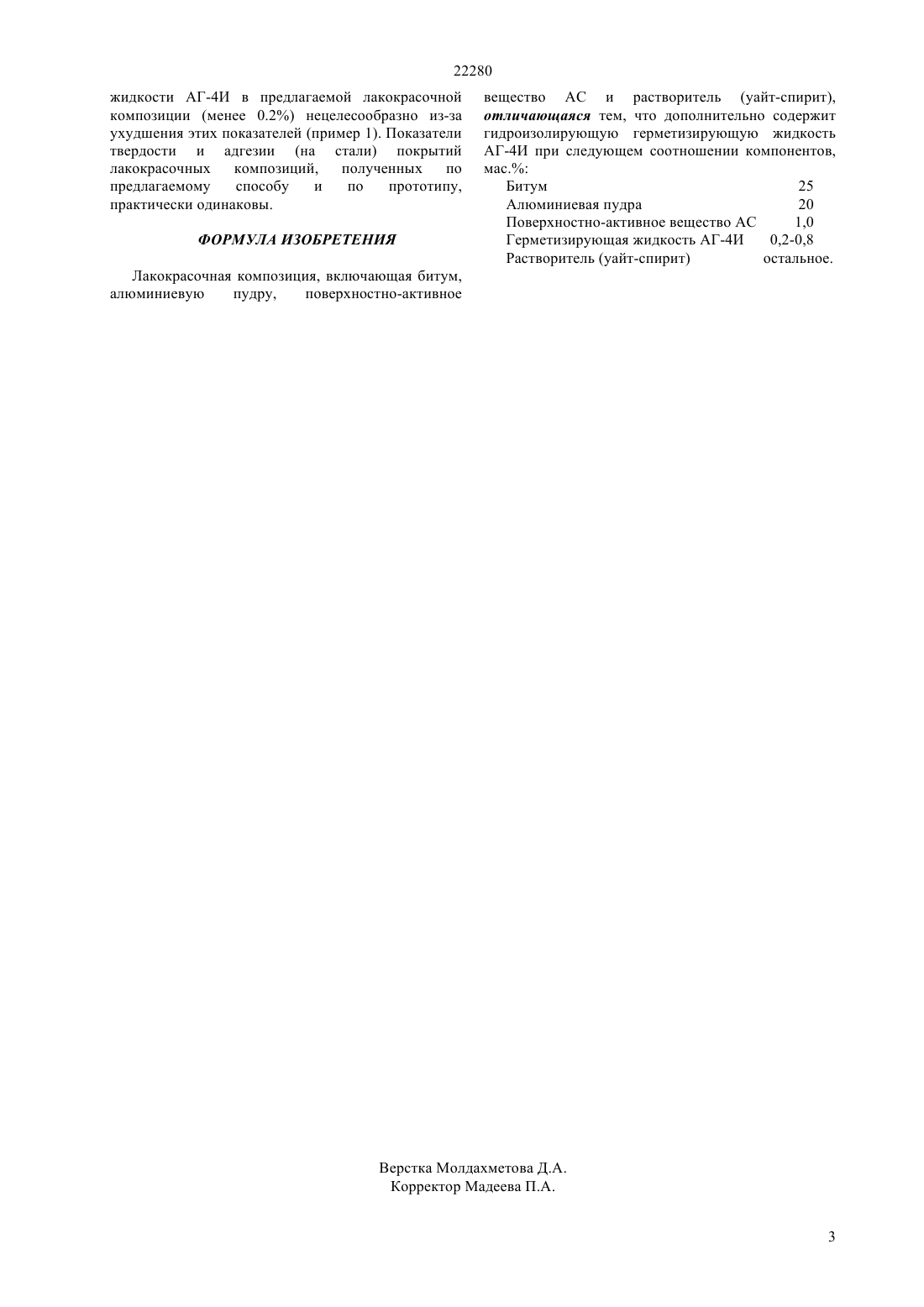

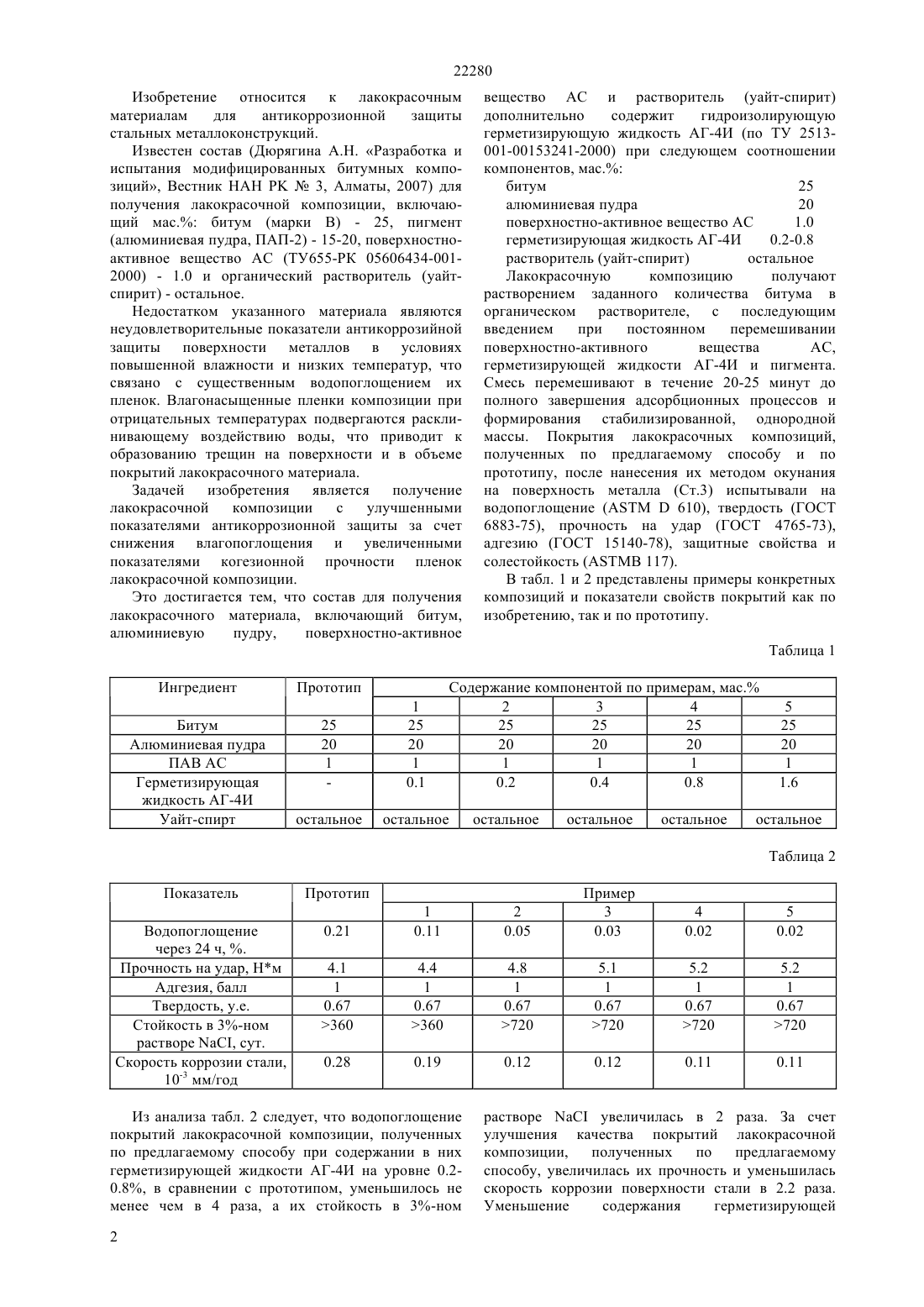

(51) 09 167/08 (2006.01) 09 125/10 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ стальных металлоконструкций. Указанный эффект обеспечивается за счет уменьшения водопоглощения пленок лакокрасочной композиции и увеличения их когезионной прочности. Это достигается тем, что состав для получения лакокрасочного материала, включающий битум,алюминиевую пудру,поверхностно-активное вещество АС и растворитель (уайт-спирит) дополнительно содержит гидроизолирующую герметизирующую жидкость АГ-4 И (по ТУ 2513001-00153241-2000) при следующем соотношении компонентов, мас. Битум 25 алюминиевая пудра 20 поверхностно-активное вещество АС 1.0 герметизирующая жидкость АГ-4 И 0.2-0.8 растворитель (уайт-спирит) остальное.(72) Болатбаев Казбек Нельевич Дюрягина Антонина Николаевна Островной Кирилл Александрович Федулова Елена Вячеславовна Абдрашитова Дамира Шарафутдиновна(73) Островной Кирилл Александрович ,Болатбаев Казбек Нельевич(56) Дюрягина А.Н. Разработка и испытания модифицированных битумных композиций// ВестникРК, 2007,3(57) Изобретение относится к лакокрасочным материалам для антикоррозионной защиты 22280 Изобретение относится к лакокрасочным материалам для антикоррозионной защиты стальных металлоконструкций. Известен состав (Дюрягина А.Н. Разработка и испытания модифицированных битумных композиций, Вестник 3, Алматы, 2007) для получения лакокрасочной композиции, включающий мас. битум (марки В) - 25, пигмент(алюминиевая пудра, ПАП-2) - 15-20, поверхностноактивное вещество АС (ТУ 655-РК 05606434-0012000) - 1.0 и органический растворитель (уайтспирит) - остальное. Недостатком указанного материала являются неудовлетворительные показатели антикоррозийной защиты поверхности металлов в условиях повышенной влажности и низких температур, что связано с существенным водопоглощением их пленок. Влагонасыщенные пленки композиции при отрицательных температурах подвергаются расклинивающему воздействию воды, что приводит к образованию трещин на поверхности и в объеме покрытий лакокрасочного материала. Задачей изобретения является получение лакокрасочной композиции с улучшенными показателями антикоррозионной защиты за счет снижения влагопоглощения и увеличенными показателями когезионной прочности пленок лакокрасочной композиции. Это достигается тем, что состав для получения лакокрасочного материала, включающий битум,алюминиевую пудру,поверхностно-активное вещество АС и растворитель (уайт-спирит) дополнительно содержит гидроизолирующую герметизирующую жидкость АГ-4 И (по ТУ 2513001-00153241-2000) при следующем соотношении компонентов, мас. битум 25 алюминиевая пудра 20 поверхностно-активное вещество АС 1.0 герметизирующая жидкость АГ-4 И 0.2-0.8 растворитель (уайт-спирит) остальное Лакокрасочную композицию получают растворением заданного количества битума в органическом растворителе, с последующим введением при постоянном перемешивании поверхностно-активного вещества АС,герметизирующей жидкости АГ-4 И и пигмента. Смесь перемешивают в течение 20-25 минут до полного завершения адсорбционных процессов и формирования стабилизированной, однородной массы. Покрытия лакокрасочных композиций,полученных по предлагаемому способу и по прототипу, после нанесения их методом окунания на поверхность металла (Ст.3) испытывали на водопоглощение (610), твердость (ГОСТ 6883-75), прочность на удар (ГОСТ 4765-73),адгезию (ГОСТ 15140-78), защитные свойства и солестойкость ( 117). В табл. 1 и 2 представлены примеры конкретных композиций и показатели свойств покрытий как по изобретению, так и по прототипу. Таблица 1 Ингредиент Битум Алюминиевая пудра ПАВ АС Герметизирующая жидкость АГ-4 И Уайт-спирт Содержание компонентой по примерам, мас. 2 3 4 25 25 25 20 20 20 1 1 1 0.2 0.4 0.8 Показатель Водопоглощение через 24 ч, . Прочность на удар, Нм Адгезия, балл Твердость, у.е. Стойкость в 3-ном растворе , сут. Скорость коррозии стали,10-3 мм/год Из анализа табл. 2 следует, что водопоглощение покрытий лакокрасочной композиции, полученных по предлагаемому способу при содержании в них герметизирующей жидкости АГ-4 И на уровне 0.20.8, в сравнении с прототипом, уменьшилось не менее чем в 4 раза, а их стойкость в 3-ном 2 раствореувеличилась в 2 раза. За счет улучшения качества покрытий лакокрасочной композиции, полученных по предлагаемому способу, увеличилась их прочность и уменьшилась скорость коррозии поверхности стали в 2.2 раза. Уменьшение содержания герметизирующей 22280 жидкости АГ-4 И в предлагаемой лакокрасочной композиции (менее 0.2) нецелесообразно из-за ухудшения этих показателей (пример 1). Показатели твердости и адгезии (на стали) покрытий лакокрасочных композиций, полученных по предлагаемому способу и по прототипу,практически одинаковы. ФОРМУЛА ИЗОБРЕТЕНИЯ вещество АС и растворитель (уайт-спирит),отличающаяся тем, что дополнительно содержит гидроизолирующую герметизирующую жидкость АГ-4 И при следующем соотношении компонентов,мас. Битум 25 Алюминиевая пудра 20 Поверхностно-активное вещество АС 1,0 Герметизирующая жидкость АГ-4 И 0,2-0,8 Растворитель (уайт-спирит) остальное.
