Лакокрасочная композиция

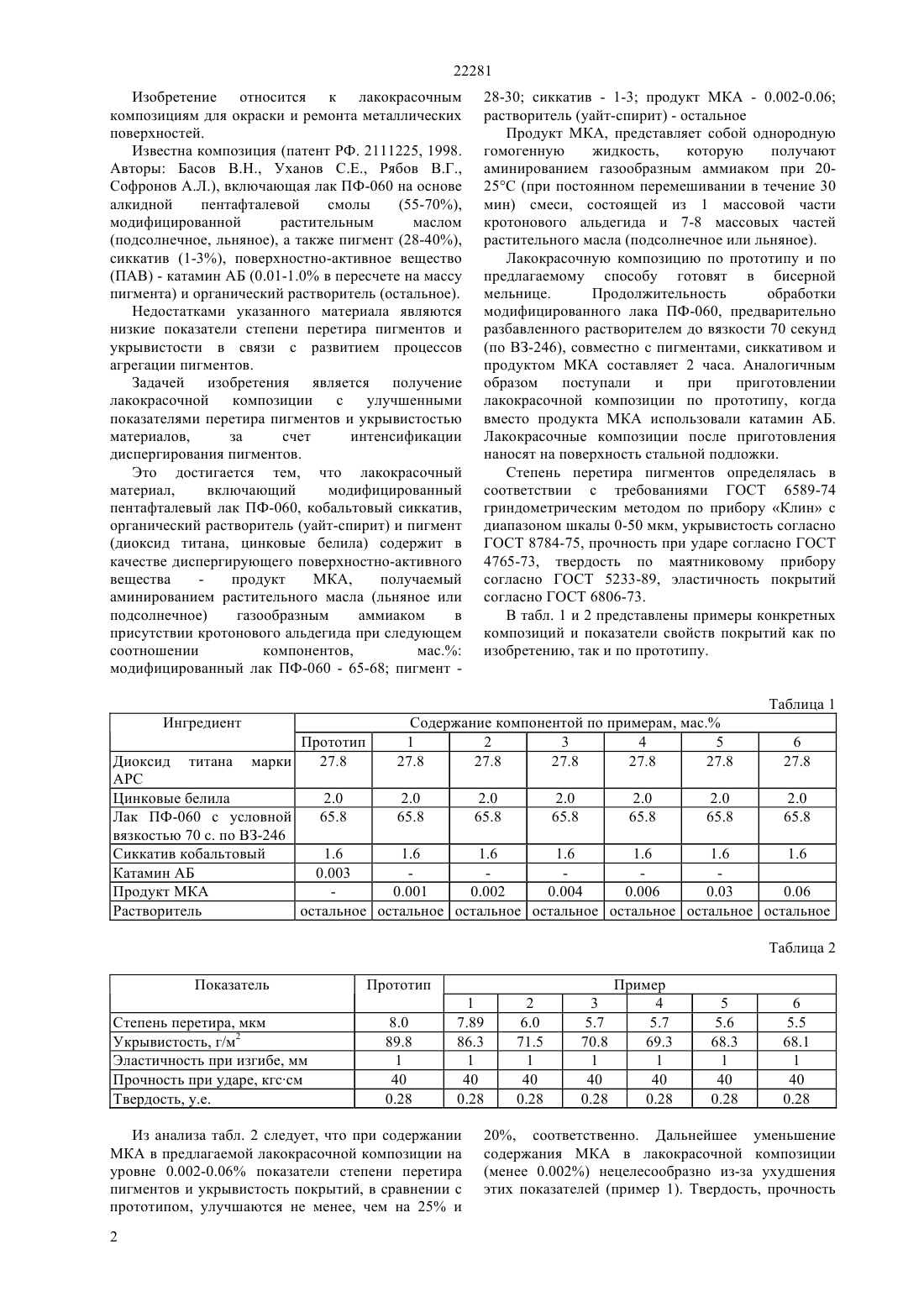

(51) 09 167/08 (2006.01) 09 125/10 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ пентафталевый лак ПФ-060, кобальтовый сиккатив,органический растворитель (уайт-спирит), пигмент(диоксид титана, цинковые белила) и поверхностноактивное вещество (ПАВ) содержит в качестве диспергирующего ПАВ продукт МКА,получаемый аминированием растительного масла(льняное или подсолнечное) газообразным аммиаком в присутствии кротонового альдегида при следующем соотношении компонентов, мас. модифицированный лак ПФ-060 - 65-68 пигмент - 28-30 сиккатив - 1-3 продукт МКА - 0.002-0.06 растворитель (уайт-спирит) - остальное.(76) Островной Кирилл Александрович ,Болатбаев Казбек Нельевич(57) Изобретение относится к лакокрасочным композициям для окраски металлических поверхностей. Изобретение позволяет повысить степень перетира и укрывистость лакокрасочной композиции за счет того, что лакокрасочный материал,включающий модифицированный 22281 Изобретение относится к лакокрасочным композициям для окраски и ремонта металлических поверхностей. Известна композиция (патент РФ. 2111225, 1998. Авторы Басов В.Н., Уханов С.Е., Рябов В.Г.,Софронов А.Л.), включающая лак ПФ-060 на основе алкидной пентафталевой смолы(ПАВ) - катамин АБ (0.01-1.0 в пересчете на массу пигмента) и органический растворитель (остальное). Недостатками указанного материала являются низкие показатели степени перетира пигментов и укрывистости в связи с развитием процессов агрегации пигментов. Задачей изобретения является получение лакокрасочной композиции с улучшенными показателями перетира пигментов и укрывистостью материалов,за счет интенсификации диспергирования пигментов. Это достигается тем, что лакокрасочный материал,включающий модифицированный пентафталевый лак ПФ-060, кобальтовый сиккатив,органический растворитель (уайт-спирит) и пигмент(диоксид титана, цинковые белила) содержит в качестве диспергирующего поверхностно-активного вещества продукт МКА,получаемый аминированием растительного масла (льняное или подсолнечное) газообразным аммиаком в присутствии кротонового альдегида при следующем соотношении компонентов,мас. модифицированный лак ПФ-060 - 65-68 пигмент 28-30 сиккатив - 1-3 продукт МКА - 0.002-0.06 растворитель (уайт-спирит) - остальное Продукт МКА, представляет собой однородную гомогенную жидкость,которую получают аминированием газообразным аммиаком при 2025 С (при постоянном перемешивании в течение 30 мин) смеси, состоящей из 1 массовой части кротонового альдегида и 7-8 массовых частей растительного масла (подсолнечное или льняное). Лакокрасочную композицию по прототипу и по предлагаемому способу готовят в бисерной мельнице. Продолжительность обработки модифицированного лака ПФ-060, предварительно разбавленного растворителем до вязкости 70 секунд(по ВЗ-246), совместно с пигментами, сиккативом и продуктом МКА составляет 2 часа. Аналогичным образом поступали и при приготовлении лакокрасочной композиции по прототипу, когда вместо продукта МКА использовали катамин АБ. Лакокрасочные композиции после приготовления наносят на поверхность стальной подложки. Степень перетира пигментов определялась в соответствии с требованиями ГОСТ 6589-74 гриндометрическим методом по прибору Клин с диапазоном шкалы 0-50 мкм, укрывистость согласно ГОСТ 8784-75, прочность при ударе согласно ГОСТ 4765-73, твердость по маятниковому прибору согласно ГОСТ 5233-89, эластичность покрытий согласно ГОСТ 6806-73. В табл. 1 и 2 представлены примеры конкретных композиций и показатели свойств покрытий как по изобретению, так и по прототипу. Таблица 1 Содержание компонентой по примерам, мас. 1 2 3 4 5 27.8 27.8 27.8 27.8 27.8 Прототип 6 Диоксид титана марки 27.8 27.8 АРС Цинковые белила 2.0 2.0 2.0 2.0 2.0 2.0 2.0 Лак ПФ-060 с условной 65.8 65.8 65.8 65.8 65.8 65.8 65.8 вязкостью 70 с. по ВЗ-246 Сиккатив кобальтовый 1.6 1.6 1.6 1.6 1.6 1.6 1.6 Катамин АБ 0.003 Продукт МКА 0.001 0.002 0.004 0.006 0.03 0.06 Растворитель остальное остальное остальное остальное остальное остальное остальное Таблица 2 Показатель Степень перетира, мкм Укрывистость, г/м 2 Эластичность при изгибе, мм Прочность при ударе, кгссм Твердость, у.е. Из анализа табл. 2 следует, что при содержании МКА в предлагаемой лакокрасочной композиции на уровне 0.002-0.06 показатели степени перетира пигментов и укрывистость покрытий, в сравнении с прототипом, улучшаются не менее, чем на 25 и 2 20, соответственно. Дальнейшее уменьшение содержания МКА в лакокрасочной композиции(менее 0.002) нецелесообразно из-за ухудшения этих показателей (пример 1). Твердость, прочность 22281 и эластичность покрытий, в сравнении показателями по прототипу, не изменилась. ФОРМУЛА ИЗОБРЕТЕНИЯ Лакокрасочная композиция,включающая алкидную пентафталевую смолу,модифицированную подсолнечным маслом,пигменты, сиккатив, растворитель и поверхностноактивное вещество, отличающаяся тем, что в качестве поверхностно-активного вещества, она(МКА) аминирования газообразным аммиаком смеси, состоящей из 7-8 массовых частей растительного масла и 1 массовой части кротонового альдегида при следующем соотношении компонентов, мас. модифицированный лак ПФ-060 65-68 пигмент 28-30 сиккатив 1-3 продукт МКЛ 0,002-0,06 растворитель (уайт-спирит) остальное.
