Батарейный гидроэлеватор

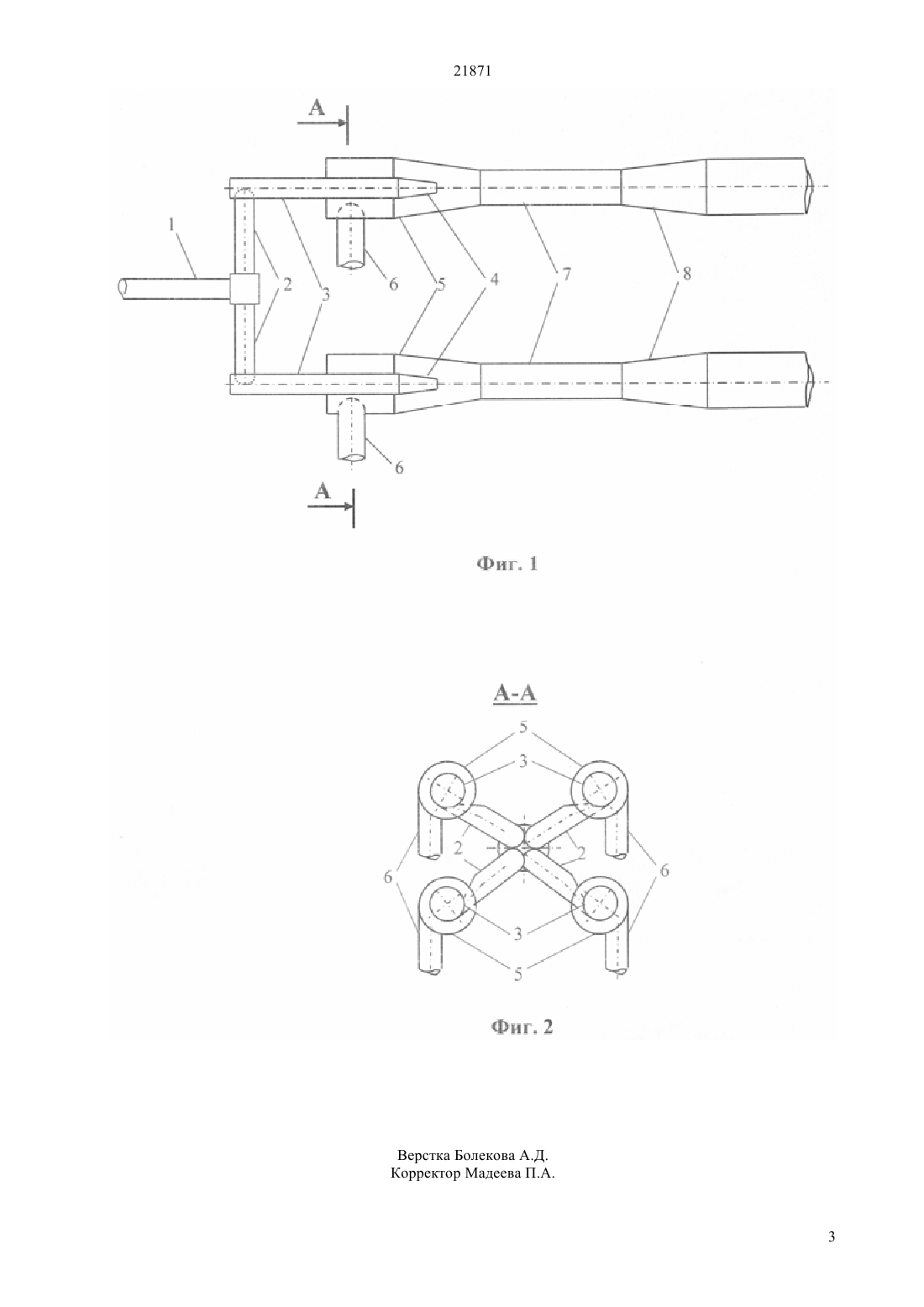

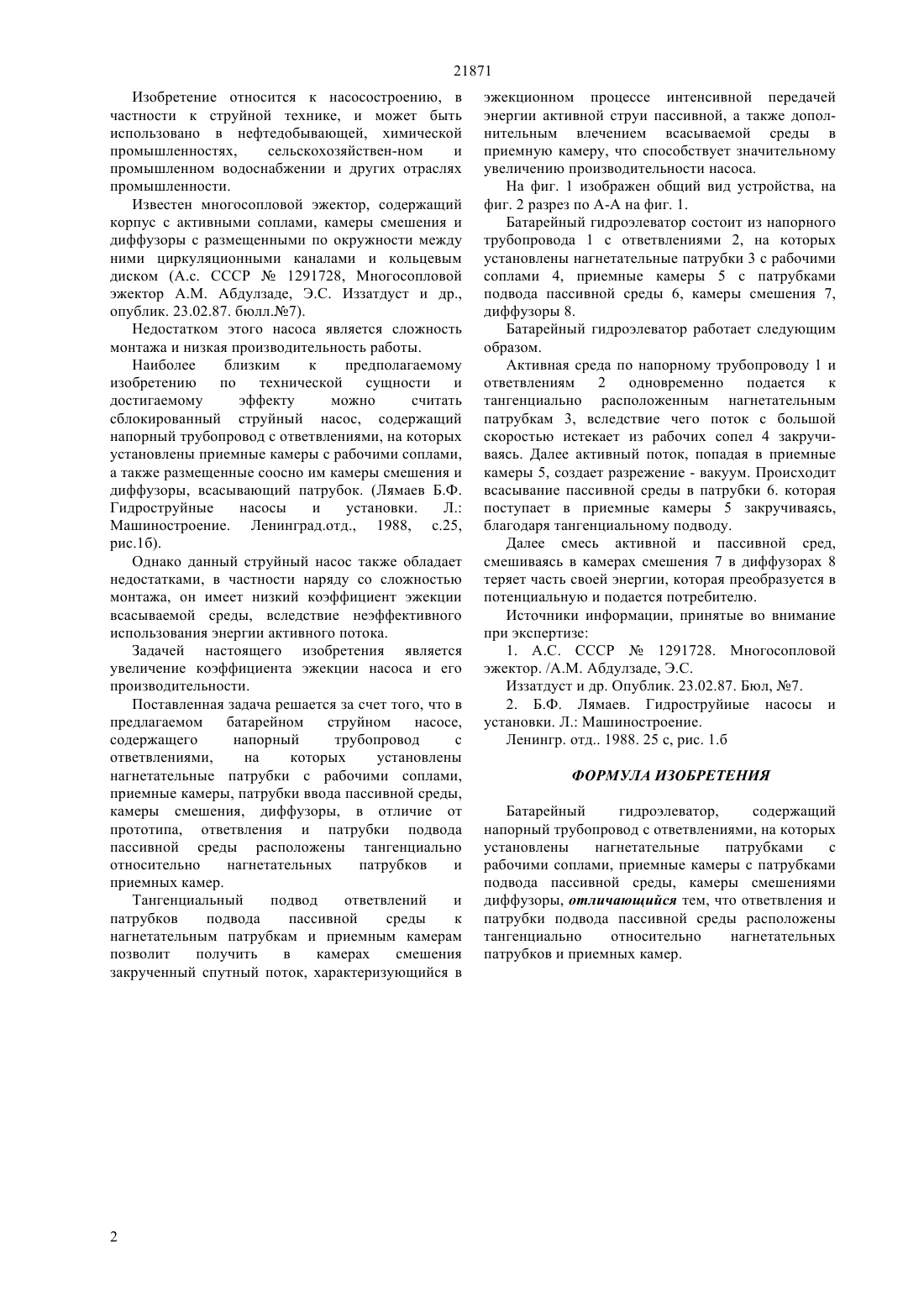

(51) 04 5/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ жидкостей, содержащий напорный трубопровод с ответвлениями, на которых установлены нагнетательные патрубки с рабочими соплами, приемные камеры, патрубки ввода пассивной среды, камеры смешения, диффузоры, путем тангенциального расположения ответвлений и патрубков подвода пассивной среды относительно нагнетательных патрубков и приемных камер, позволит получить в камерах смешения закрученный спутный поток,характеризующийся в эжекционном процессе интенсивной передачей энергии активной струи пассивной и вовлечь в приемные камеры дополнительное количество пассивной среды,благодаря чему достигается значительное увеличение коэффициента эжекции насоса и его производительности.(72) Койбаков Сеитхан Мелдебекович Абиров Аскар Абашевич Шилбек Кенжеали ошарбайлы Даркенбаев Ергеш Даркенбаевич Телеуов Оразалы Телеуович(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(57) Батарейный гидроэлеватор относящийся к насосостроению, в частности, струйной технике,предназначенный для перекачки различных 21871 Изобретение относится к насосостроению, в частности к струйной технике, и может быть использовано в нефтедобывающей, химической промышленностях,сельскохозяйствен-ном и промышленном водоснабжении и других отраслях промышленности. Известен многосопловой эжектор, содержащий корпус с активными соплами, камеры смешения и диффузоры с размещенными по окружности между ними циркуляционными каналами и кольцевым диском (А.с. СССР 1291728, Многосопловой эжектор Абдулзаде, Э.С. Иззатдуст и др.,опублик. 23.02.87. бюлл.7). Недостатком этого насоса является сложность монтажа и низкая производительность работы. Наиболее близким к предполагаемому изобретению по технической сущности и достигаемому эффекту можно считать сблокированный струйный насос, содержащий напорный трубопровод с ответвлениями, на которых установлены приемные камеры с рабочими соплами,а также размещенные соосно им камеры смешения и диффузоры, всасывающий патрубок. (Лямаев Б.Ф. Гидроструйные насосы и установки. Л. Машиностроение. Ленинград.отд., 1988, с.25,рис.1 б). Однако данный струйный насос также обладает недостатками, в частности наряду со сложностью монтажа, он имеет низкий коэффициент эжекции всасываемой среды, вследствие неэффективного использования энергии активного потока. Задачей настоящего изобретения является увеличение коэффициента эжекции насоса и его производительности. Поставленная задача решается за счет того, что в предлагаемом батарейном струйном насосе,содержащего напорный трубопровод с ответвлениями,на которых установлены нагнетательные патрубки с рабочими соплами,приемные камеры, патрубки ввода пассивной среды,камеры смешения, диффузоры, в отличие от прототипа, ответвления и патрубки подвода пассивной среды расположены тангенциально относительно нагнетательных патрубков и приемных камер. Тангенциальный подвод ответвлений и патрубков подвода пассивной среды к нагнетательным патрубкам и приемным камерам позволит получить в камерах смешения закрученный спутный поток, характеризующийся в эжекционном процессе интенсивной передачей энергии активной струи пассивной, а также дополнительным влечением всасываемой среды в приемную камеру, что способствует значительному увеличению производительности насоса. На фиг. 1 изображен общий вид устройства, на фиг. 2 разрез по А-А на фиг. 1. Батарейный гидроэлеватор состоит из напорного трубопровода 1 с ответвлениями 2, на которых установлены нагнетательные патрубки 3 с рабочими соплами 4, приемные камеры 5 с патрубками подвода пассивной среды 6, камеры смешения 7,диффузоры 8. Батарейный гидроэлеватор работает следующим образом. Активная среда по напорному трубопроводу 1 и ответвлениям 2 одновременно подается к тангенциально расположенным нагнетательным патрубкам 3, вследствие чего поток с большой скоростью истекает из рабочих сопел 4 закручиваясь. Далее активный поток, попадая в приемные камеры 5, создает разрежение - вакуум. Происходит всасывание пассивной среды в патрубки 6. которая поступает в приемные камеры 5 закручиваясь,благодаря тангенциальному подводу. Далее смесь активной и пассивной сред,смешиваясь в камерах смешения 7 в диффузорах 8 теряет часть своей энергии, которая преобразуется в потенциальную и подается потребителю. Источники информации, принятые во внимание при экспертизе 1. А.С. СССР 1291728. Многосопловой эжектор. / Абдулзаде, Э.С. Иззатдуст и др. Опублик. 23.02.87. Бюл, 7. 2. Б.Ф. Лямаев. Гидроструйиые насосы и установки. Л. Машиностроение. Ленингр. отд 1988. 25 с, рис. 1.б ФОРМУЛА ИЗОБРЕТЕНИЯ Батарейный гидроэлеватор,содержащий напорный трубопровод с ответвлениями, на которых установлены нагнетательные патрубками с рабочими соплами, приемные камеры с патрубками подвода пассивной среды, камеры смешениями диффузоры, отличающийся тем, что ответвления и патрубки подвода пассивной среды расположены тангенциально относительно нагнетательных патрубков и приемных камер.
