Электролит свинцевания

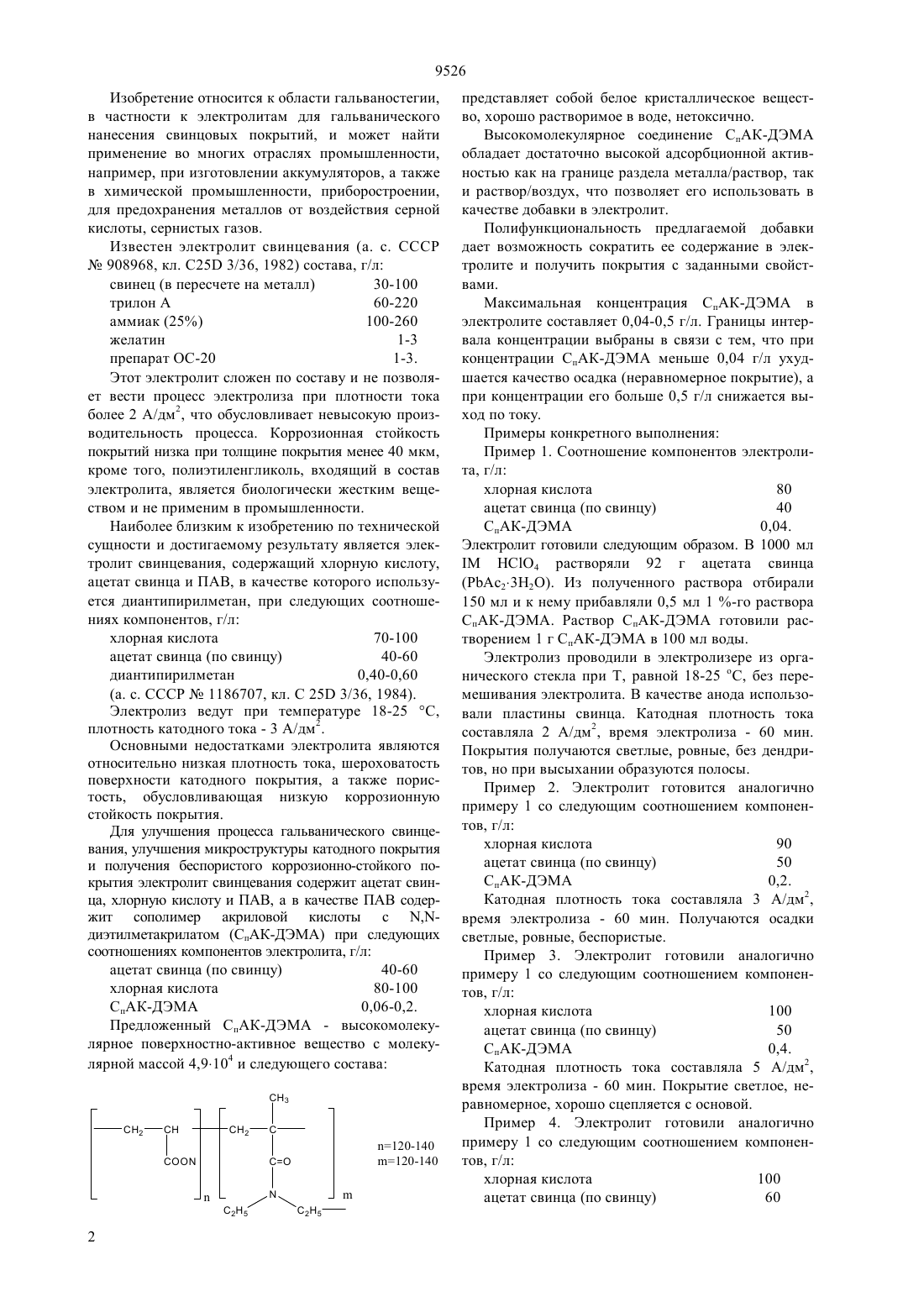

(51)725 3/36 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Кыбраева Нагима Сейдуллаевна Токтибаева Хадиша Расилхановна Сатаев Исак Коханбаевич(54) ЭЛЕКТРОЛИТ СВИНЦЕВАНИЯ 57) Изобретение относится к области гальваностегии, в частности к электролитам для гальванического нанесения свинцовых покрытий, и может найти применение во многих отраслях промышленности,например, при изготовлении аккумуляторов, а также в химической промышленности, приборостроении, для предохранения металлов от воздействия серной кислоты, сернистых газов. Для улучшения процесса гальванического свинцевания, улучшения микроструктуры катодного покрытия и получения беспористого коррозионностойкого покрытия электролит свинцевания содержит ацетат свинца, хлорную кислоту и ПАВ, а в качестве ПАВ содержит сополимер акриловой кислоты с ,-диэтилметакрилатом (СпАК-ДЭМА) при следующих соотношениях компонентов электролита,г/л ацетат свинца (по свинцу) 40-60 хлорная кислот 80-100 0,06-0,2. СпАК-ДЭМА 9526 Изобретение относится к области гальваностегии,в частности к электролитам для гальванического нанесения свинцовых покрытий, и может найти применение во многих отраслях промышленности,например, при изготовлении аккумуляторов, а также в химической промышленности, приборостроении,для предохранения металлов от воздействия серной кислоты, сернистых газов. Известен электролит свинцевания (а. с. СССР 908968, кл. 25 3/36, 1982) состава, г/л свинец (в пересчете на металл) 30-100 трилон А 60-220 аммиак (25) 100-260 желатин 1-3 препарат ОС-20 1-3. Этот электролит сложен по составу и не позволяет вести процесс электролиза при плотности тока более 2 А/дм 2, что обусловливает невысокую производительность процесса. Коррозионная стойкость покрытий низка при толщине покрытия менее 40 мкм,кроме того, полиэтиленгликоль, входящий в состав электролита, является биологически жестким веществом и не применим в промышленности. Наиболее близким к изобретению по технической сущности и достигаемому результату является электролит свинцевания, содержащий хлорную кислоту,ацетат свинца и ПАВ, в качестве которого используется диантипирилметан, при следующих соотношениях компонентов, г/л хлорная кислота 70-100 ацетат свинца (по свинцу) 40-60 диантипирилметан 0,40-0,60(а. с. СССР 1186707, кл. С 25 3/36, 1984). Электролиз ведут при температуре 18-25 С,плотность катодного тока - 3 А/дм 2. Основными недостатками электролита являются относительно низкая плотность тока, шероховатость поверхности катодного покрытия, а также пористость, обусловливающая низкую коррозионную стойкость покрытия. Для улучшения процесса гальванического свинцевания, улучшения микроструктуры катодного покрытия и получения беспористого коррозионно-стойкого покрытия электролит свинцевания содержит ацетат свинца, хлорную кислоту и ПАВ, а в качестве ПАВ содержит сополимер акриловой кислоты с ,диэтилметакрилатом (СпАК-ДЭМА) при следующих соотношениях компонентов электролита, г/л ацетат свинца (по свинцу) 40-60 хлорная кислота 80-100 0,06-0,2. СпАК-ДЭМА Предложенный СпАК-ДЭМА - высокомолекулярное поверхностно-активное вещество с молекулярной массой 4,9104 и следующего состава 3 2 представляет собой белое кристаллическое вещество, хорошо растворимое в воде, нетоксично. Высокомолекулярное соединение СпАК-ДЭМА обладает достаточно высокой адсорбционной активностью как на границе раздела металла/раствор, так и раствор/воздух, что позволяет его использовать в качестве добавки в электролит. Полифункциональность предлагаемой добавки дает возможность сократить ее содержание в электролите и получить покрытия с заданными свойствами. Максимальная концентрация СпАК-ДЭМА в электролите составляет 0,04-0,5 г/л. Границы интервала концентрации выбраны в связи с тем, что при концентрации СпАК-ДЭМА меньше 0,04 г/л ухудшается качество осадка (неравномерное покрытие), а при концентрации его больше 0,5 г/л снижается выход по току. Примеры конкретного выполнения Пример 1. Соотношение компонентов электролита, г/л хлорная кислота 80 ацетат свинца (по свинцу) 40 0,04. СпАК-ДЭМА Электролит готовили следующим образом. В 1000 млНС 4 растворяли 92 г ацетата свинца(РАс 23 Н 2 О). Из полученного раствора отбирали 150 мл и к нему прибавляли 0,5 мл 1 -го раствора СпАК-ДЭМА. Раствор СпАК-ДЭМА готовили растворением 1 г СпАК-ДЭМА в 100 мл воды. Электролиз проводили в электролизере из органического стекла при Т, равной 18-25 оС, без перемешивания электролита. В качестве анода использовали пластины свинца. Катодная плотность тока составляла 2 А/дм 2, время электролиза - 60 мин. Покрытия получаются светлые, ровные, без дендритов, но при высыхании образуются полосы. Пример 2. Электролит готовится аналогично примеру 1 со следующим соотношением компонентов, г/л хлорная кислота 90 ацетат свинца (по свинцу) 50 0,2. СпАК-ДЭМА Катодная плотность тока составляла 3 А/дм 2,время электролиза - 60 мин. Получаются осадки светлые, ровные, беспористые. Пример 3. Электролит готовили аналогично примеру 1 со следующим соотношением компонентов, г/л хлорная кислота 100 ацетат свинца (по свинцу) 50 0,4. СпАК-ДЭМА Катодная плотность тока составляла 5 А/дм 2,время электролиза - 60 мин. Покрытие светлое, неравномерное, хорошо сцепляется с основой. Пример 4. Электролит готовили аналогично примеру 1 со следующим соотношением компонентов, г/л хлорная кислота 100 ацетат свинца (по свинцу) 60 9526 0,5. СпАК-ДЭМА Катодная плотность тока составляла 6 А/дм 2,время электролиза - 60 мин. Осадки получились светлые, ровные, мелкопористые, но по краям стали чернеть. Пример 5. Электролит готовили аналогично примеру 1 со следующим соотношением компонентов, г/л хлорная кислота 100 ацетат свинца (по свинцу) 50 0,26. СпАК-ДЭМА Катодная плотность тока составляла 4 А/дм 2. Покрытие получилось светлое, беспористое, ровное,хорошо сцепляется с основой. Пример 6. Электролит готовился аналогично примеру 1 со следующим соотношением компонентов, г/л хлорная кислота 100 ацетат свинца (по свинцу) 50 0,2. СпАК-ДЭМА Катодная плотность тока составляла 4 А/дм 2. Покрытие получили светлое, ровное, беспористое, мелкокристаллическое. Результаты исследований покрытий, полученные на основе электролита, позволяют вести электролиз при относительно высокой плотности тока 4 А/дм 2. Покрытия, полученные на основе предлагаемого электролита, хорошо сцепленные с основой, не теряли своих свойств при долгом хранении. ФОРМУЛА ИЗОБРЕТЕНИЯ Электролит свинцевания, содержащий ацетат свинца, хлорную кислоту и ПАВ, отличающийся тем, что он в качестве ПАВ содержит сополимер акриловой кислоты с ,-диэтилметакрилатом при следующем соотношении компонентов, г/л ацетат свинца (по свинцу) 40-60 хлорная кислота 80-100 сополимер акриловой кислоты с 0,06-0,2.
