Электролит для искрового анодирования
Номер патента: 2509
Опубликовано: 15.09.1995
Авторы: Рамазанова Жанат Мусановна, Мамаев Анатолий Иванович
Формула / Реферат
Изобретение относится к электрохимическому нанесению анодно-оксидных покрытий на вентильные металлы и их сплавы в условиях искрового разряда и может быть использовано для увеличения износостойкости деталей в различных отраслях промышленности: текстильной, приборостроительной, электронной. Электролит для искрового анодирования вентильных металлов и их сплавов включает фтористый натрий, буру и натрий фосфорнокислый. В качестве натрия фосфорнокислого он содержит натрий фосфорнокислый двузамещенный при следующем соотношении компонентов, г/л:
фтористый натрий 10-15
бура 30-40
натрий фосфорнокислый двузамещенный 40-45
Текст

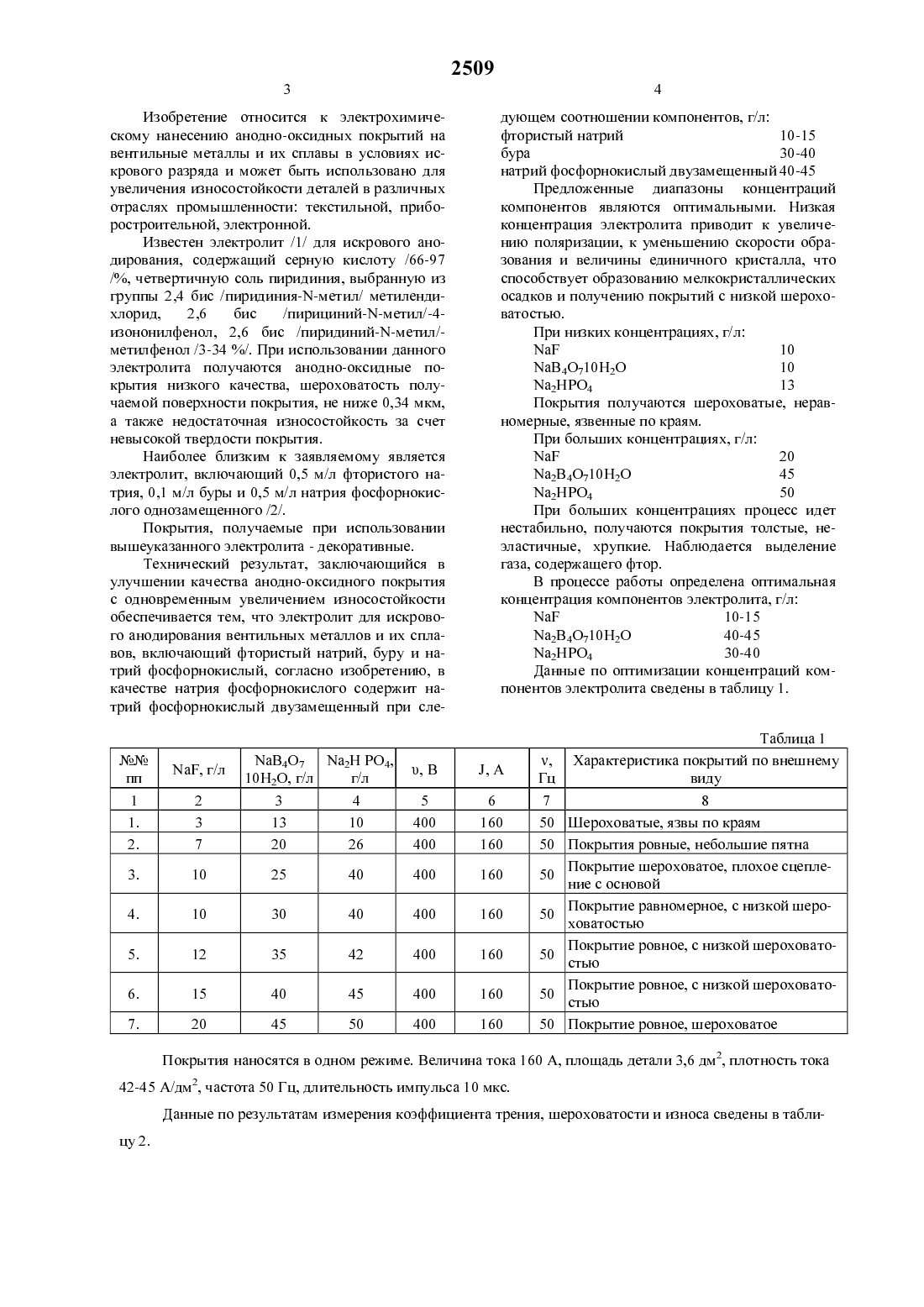

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) ЭЛЕКТРОЛИТ ДЛЯ ИСКРОВОГО АНОДИРОВАНИЯ(57) Изобретение относится к электрохимическому нанесению анодно-оксидных покрытий на вентильные металлы и их сплавы в условиях искрового разряда и может быть использовано для увеличения износостойкости деталей в различныхЭлектролит для искрового анодирования вентильных металлов и их сплавов включает фтористый натрий, буру и натрий фосфорнокислый. В качестве натрия фосфорнокислого он содержит натрий фосфорнокислый двузамещенный при следующем соотношении компонентов, г/л фтористый натрий 10-15 бура 30-40 натрий фосфорнокислый двузамещенный 40-45Изобретение относится к электрохимическому нанесению анодно-оксидных покрытий на вентильные металлы и их сплавы в условиях искрового разряда и может быть использовано для увеличения износостойкости деталей в различных отраслях промышленности текстильной, приборостроительной, электронной.Известен электролит /1/ для искрового анодирования, содержащий серную кислоту /66-97/, четвертичную соль пиридиния, выбранную из группы 2,4 бис /пиридиния-Т 1-метил/ метилендихлорид, 2,6 бис /пирициний-Т 1-метил/-4 изононилфенол, 2,6 бис /пиридиний-11-метил/метилфенол /3-34 /. При использовании данного электролита получаются анодно-оксидные покрьггия низкого качества, шероховатость получаемой поверхности покрытия, не ниже 0,34 мкм,а также недостаточная износостойкость за счет невысокой твердости покрытия.Наиболее близким к заявляемому является электролит, включающий 0,5 м/л фтористого натрия, 0,1 м/л буры и 0,5 м/л натрия фосфорнокислого однозамещенного /2/.Покрытия, получаемые при использовании вышеуказанного электролита - декоративные.Технический результат, заключающийся в улучшении качества анодно-оксидного покрытия с одновременным увеличением износостойкости обеспечивается тем, что электролит для искрового анодирования вентильных металлов и их сплавов, включающий фтористый натрий, буру и натрий фосфорнокислый, согласно изобретению, в качестве натрия фосфорнокислого содержит натрий фосфорнокислый двузамещенный при следующем соотношении компонентов, г/л фтористый натрий 10-15 бура 30-40 натрий фосфорнокислый двузамещенный 40-45Предложенные диапазоны концентраций компонентов являются оптимальньпии. Низкая концентрация электролита приводит к увеличению поляризации, к уменьшению скорости образования и величины единичного кристалла, что способствует образованию мелкокристаллических осадков и получению покрытий с низкой шероховатостью.При больших концентрациях процесс идет нестабильно, получаются покрытия толстые, неэластичные, хрупкие. Наблюдается выделение газа, содержащего фтор.В процессе работы определена оптимальная концентрация компонентов электролита, г/лДанные по оптимизации конценграций компонентов электролита сведены в таблицу 1.Таблица 1 ММ Маг, Г/л МаВ 4 О 7 Ма 2 Н РО 4, 1, А у, Характеристика покрытий по внешнему пп 10 Н 2 О, г/л Гц виду 1 2 3 4 5 6 7 8 1 . 3 13 10 400 160 50 Шероховатые, язвы по краям 2. 7 20 26 400 160 50 Покрытия ровные, небольшие пятна 3 10 25 40 400 160 50 Покрытие шероховатое, плохое сцепление с основои 4 10 30 40 400 160 50 Покрытие равномерное, с низкой шероховатостью 5 12 3 5 42 400 160 50 Покрытие ровное, с низкой шероховатостью 6 1 5 40 45 400 160 50 Покрытие ровное, с низкой шероховатостью 7. 20 45 50 400 160 50 Покрытие ровное, шероховатоеДанные по результатам измерения коэффициента трения, шероховатости и износа сведены в табли цу 2.Величина А соответствует отношению массы износа неупрочненного образца к массе износа образца с поверхностью при одних условиях.Анодно-оксидное покрытие, полученное с использованием заявляемого электролита обладает высокой твердостью, шероховатостью - Ка-0,3 мкм. Его износостойкость в 12 раз выше, чем износостойкость изделия из алюминия.Электролит для искрового анодирования вентильных металлов и их сплавов, включающий фтористый натрий, буру и натрий фосфорнокислый, отличающийся тем, что в качестве натрия фосфорнокислого он содержит натрий фосфорнокислый двузамешенный при следуюшем соотношении компонентов, г/л фтористый натрий 10-15 бура 30-40 натрий фосфорнокислый двузамешенный 40-45.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Рогачевич Т.И. Ответственный за выпуск Фаизова Э.3.
МПК / Метки
МПК: C25D 11/02
Метки: электролит, искрового, анодирования
Код ссылки
<a href="https://kz.patents.su/3-2509-elektrolit-dlya-iskrovogo-anodirovaniya.html" rel="bookmark" title="База патентов Казахстана">Электролит для искрового анодирования</a>
Предыдущий патент: Устройство для автоматической загрузки алюминиевых электролизеров
Следующий патент: Активатор стиральной машины
Случайный патент: Способ получения производных пиранонов
