Устройство для остеосинтеза переломов шейки бедра

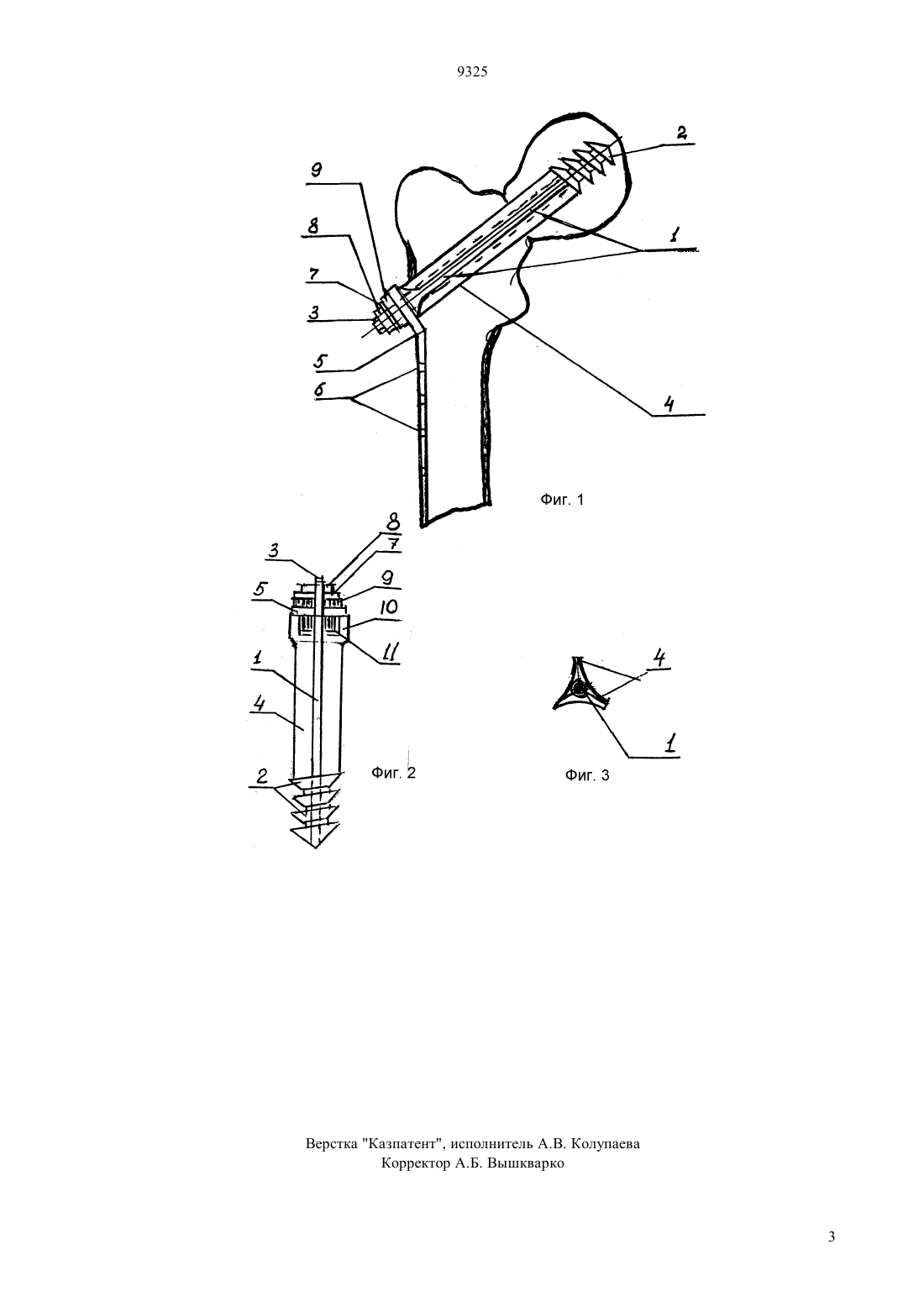

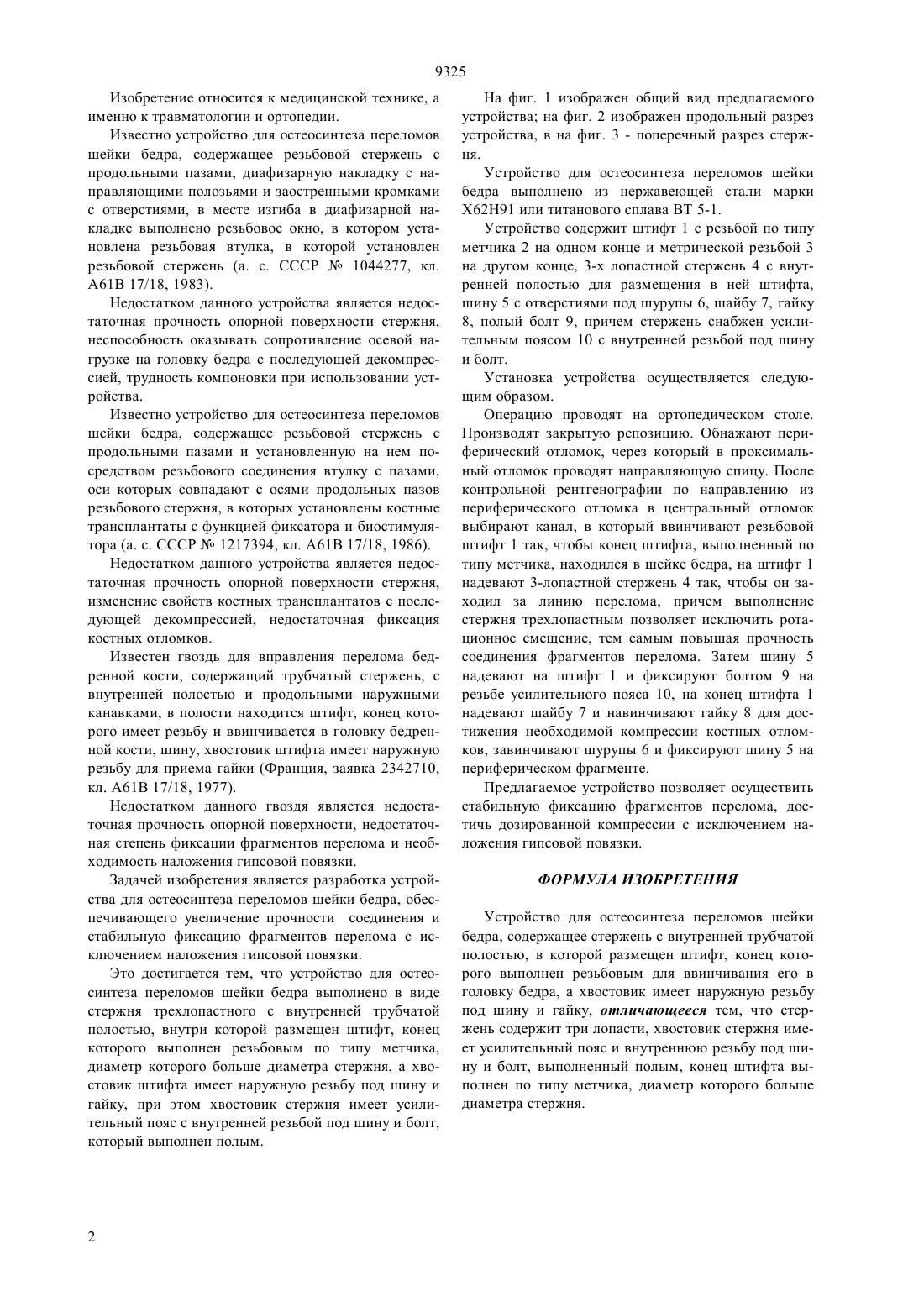

(51)6 61 17/78 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Султанбаев Темирбулат Жумасилович Жармухамбетов Ерлан Айткалиевич Харченко Виталий Кириллович Кравченко Сергей Валентинович(57) Изобретение относится к медицинской технике,а именно к травматологии и предназначено для вправления переломов бедренной кости (остеосинтеза переломов шейки бедра). Устройство для остеосинтеза переломов шейки бедра содержит трехлопастной стержень с внутренней трубчатой полостью, внутри которой размещен штифт, конец которого выполнен резьбовым по типу метчика (для ввинчивания его в головку бедра),диаметр которого больше диаметра стержня, а хвостовик штифта имеет наружную резьбу под шину и гайку, при этом хвостовик стержня имеет усилительный пояс с внутренней резьбой под шину и болт,выполненный полым. Предлагаемое устройство позволяет осуществить стабильную фиксацию фрагментов перелома, достичь дозированной компрессии с исключением наложения гипсовой повязки и увеличить прочность соединения. 9325 Изобретение относится к медицинской технике, а именно к травматологии и ортопедии. Известно устройство для остеосинтеза переломов шейки бедра, содержащее резьбовой стержень с продольными пазами, диафизарную накладку с направляющими полозьями и заостренными кромками с отверстиями, в месте изгиба в диафизарной накладке выполнено резьбовое окно, в котором установлена резьбовая втулка, в которой установлен резьбовой стержень (а. с. СССР 1044277, кл. А 61 В 17/18, 1983). Недостатком данного устройства является недостаточная прочность опорной поверхности стержня,неспособность оказывать сопротивление осевой нагрузке на головку бедра с последующей декомпрессией, трудность компоновки при использовании устройства. Известно устройство для остеосинтеза переломов шейки бедра, содержащее резьбовой стержень с продольными пазами и установленную на нем посредством резьбового соединения втулку с пазами,оси которых совпадают с осями продольных пазов резьбового стержня, в которых установлены костные трансплантаты с функцией фиксатора и биостимулятора (а. с. СССР 1217394, кл. А 61 В 17/18, 1986). Недостатком данного устройства является недостаточная прочность опорной поверхности стержня,изменение свойств костных трансплантатов с последующей декомпрессией, недостаточная фиксация костных отломков. Известен гвоздь для вправления перелома бедренной кости, содержащий трубчатый стержень, с внутренней полостью и продольными наружными канавками, в полости находится штифт, конец которого имеет резьбу и ввинчивается в головку бедренной кости, шину, хвостовик штифта имеет наружную резьбу для приема гайки (Франция, заявка 2342710,кл. А 61 В 17/18, 1977). Недостатком данного гвоздя является недостаточная прочность опорной поверхности, недостаточная степень фиксации фрагментов перелома и необходимость наложения гипсовой повязки. Задачей изобретения является разработка устройства для остеосинтеза переломов шейки бедра, обеспечивающего увеличение прочности соединения и стабильную фиксацию фрагментов перелома с исключением наложения гипсовой повязки. Это достигается тем, что устройство для остеосинтеза переломов шейки бедра выполнено в виде стержня трехлопастного с внутренней трубчатой полостью, внутри которой размещен штифт, конец которого выполнен резьбовым по типу метчика,диаметр которого больше диаметра стержня, а хвостовик штифта имеет наружную резьбу под шину и гайку, при этом хвостовик стержня имеет усилительный пояс с внутренней резьбой под шину и болт,который выполнен полым. На фиг. 1 изображен общий вид предлагаемого устройства на фиг. 2 изображен продольный разрез устройства, в на фиг. 3 - поперечный разрез стержня. Устройство для остеосинтеза переломов шейки бедра выполнено из нержавеющей стали марки Х 62 Н 91 или титанового сплава ВТ 5-1. Устройство содержит штифт 1 с резьбой по типу метчика 2 на одном конце и метрической резьбой 3 на другом конце, 3-х лопастной стержень 4 с внутренней полостью для размещения в ней штифта,шину 5 с отверстиями под шурупы 6, шайбу 7, гайку 8, полый болт 9, причем стержень снабжен усилительным поясом 10 с внутренней резьбой под шину и болт. Установка устройства осуществляется следующим образом. Операцию проводят на ортопедическом столе. Производят закрытую репозицию. Обнажают периферический отломок, через который в проксимальный отломок проводят направляющую спицу. После контрольной рентгенографии по направлению из периферического отломка в центральный отломок выбирают канал, в который ввинчивают резьбовой штифт 1 так, чтобы конец штифта, выполненный по типу метчика, находился в шейке бедра, на штифт 1 надевают 3-лопастной стержень 4 так, чтобы он заходил за линию перелома, причем выполнение стержня трехлопастным позволяет исключить ротационное смещение, тем самым повышая прочность соединения фрагментов перелома. Затем шину 5 надевают на штифт 1 и фиксируют болтом 9 на резьбе усилительного пояса 10, на конец штифта 1 надевают шайбу 7 и навинчивают гайку 8 для достижения необходимой компрессии костных отломков, завинчивают шурупы 6 и фиксируют шину 5 на периферическом фрагменте. Предлагаемое устройство позволяет осуществить стабильную фиксацию фрагментов перелома, достичь дозированной компрессии с исключением наложения гипсовой повязки. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для остеосинтеза переломов шейки бедра, содержащее стержень с внутренней трубчатой полостью, в которой размещен штифт, конец которого выполнен резьбовым для ввинчивания его в головку бедра, а хвостовик имеет наружную резьбу под шину и гайку, отличающееся тем, что стержень содержит три лопасти, хвостовик стержня имеет усилительный пояс и внутреннюю резьбу под шину и болт, выполненный полым, конец штифта выполнен по типу метчика, диаметр которого больше диаметра стержня.
