Способ извлечения благородных металлов из цианистых растворов и пульп, содержащих цветные металлы

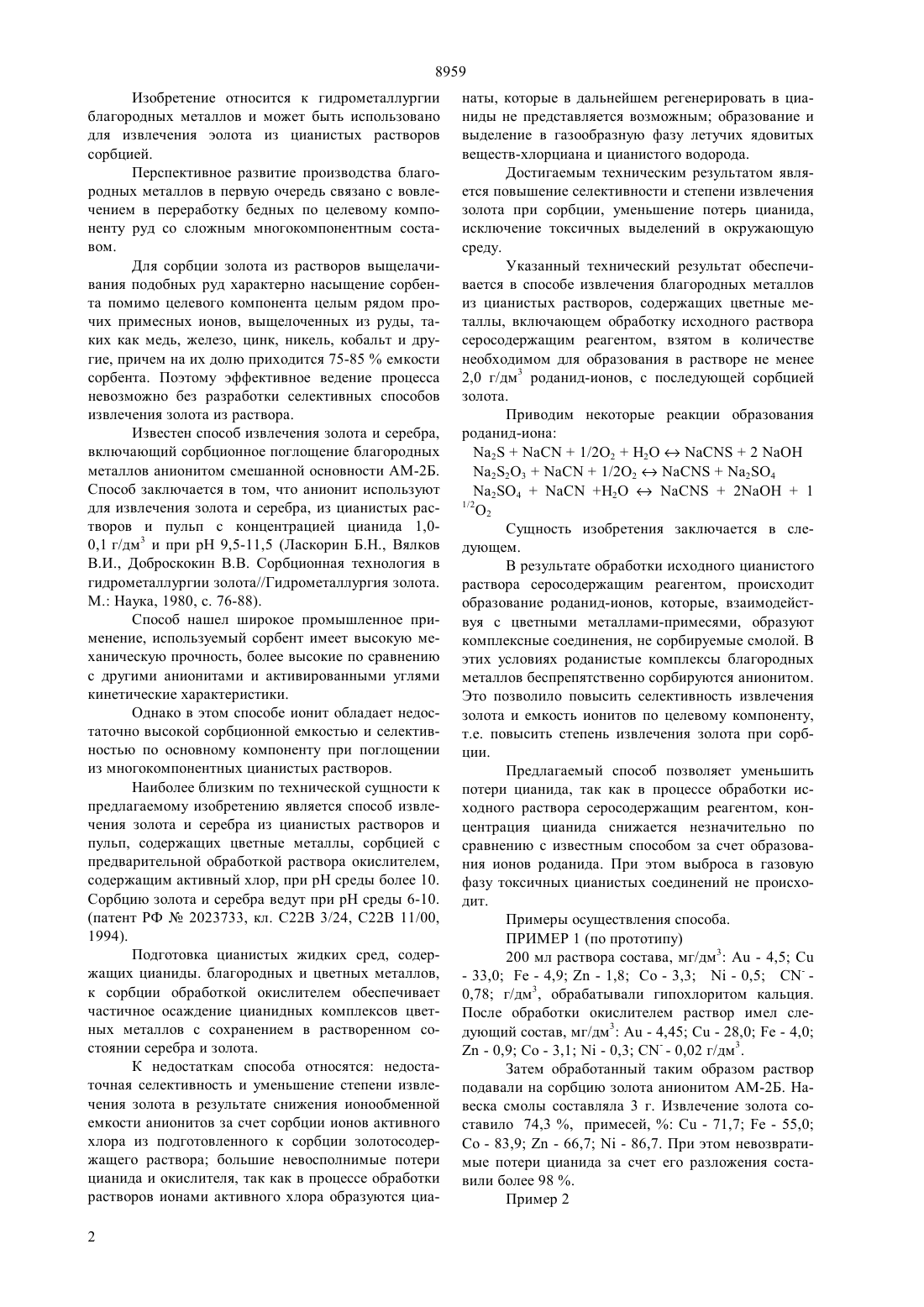

(51)6 22 3/24, 11/00 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Бейсембаев Булат Балтакаевич Кенжалиев Багдаулет Кенжалиевич Игнатьев Михаил Михайлович Абсалямов Хасен Кабдулович Сариева Сауле Еркиновна(73) Институт металлургии и обогащения Национального центра по комплексной переработке минерального сырья Республики Казахстан(54) СПОСОБ ИЗВЛЕЧЕНИЯ БЛАГОРОДНЫХ МЕТАЛЛОВ ИЗ ЦИАНИСТЫХ РАСТВОРОВ И(57) Изобретение относится к гидрометаллургии благородных металлов и может быть использовано для извлечения золота из цианистых растворов сорбцией. Способ включает обработку цианистых растворов сложного состава серосодержащим реагентом, взятом в количестве, необходимом для образования в растворе не менее 2,0 г/дм 3 роданид-ионов, с последующей сорбцией золота, что позволяет увеличить селективность и степень извлечения золота. 8959 Изобретение относится к гидрометаллургии благородных металлов и может быть использовано для извлечения эолота из цианистых растворов сорбцией. Перспективное развитие производства благородных металлов в первую очередь связано с вовлечением в переработку бедных по целевому компоненту руд со сложным многокомпонентным составом. Для сорбции золота из растворов выщелачивания подобных руд характерно насыщение сорбента помимо целевого компонента целым рядом прочих примесных ионов, выщелоченных из руды, таких как медь, железо, цинк, никель, кобальт и другие, причем на их долю приходится 75-85 емкости сорбента. Поэтому эффективное ведение процесса невозможно без разработки селективных способов извлечения золота из раствора. Известен способ извлечения золота и серебра,включающий сорбционное поглощение благородных металлов анионитом смешанной основности АМ-2 Б. Способ заключается в том, что анионит используют для извлечения золота и серебра, из цианистых растворов и пульп с концентрацией цианида 1,00,1 г/дм 3 и при рН 9,5-11,5 (Ласкорин Б.Н., Вялков В.И., Доброскокин В.В. Сорбционная технология в гидрометаллургии золота//Гидрометаллургия золота. М. Наука, 1980, с. 76-88). Способ нашел широкое промышленное применение, используемый сорбент имеет высокую механическую прочность, более высокие по сравнению с другими анионитами и активированными углями кинетические характеристики. Однако в этом способе ионит обладает недостаточно высокой сорбционной емкостью и селективностью по основному компоненту при поглощении из многокомпонентных цианистых растворов. Наиболее близким по технической сущности к предлагаемому изобретению является способ извлечения золота и серебра из цианистых растворов и пульп, содержащих цветные металлы, сорбцией с предварительной обработкой раствора окислителем,содержащим активный хлор, при рН среды более 10. Сорбцию золота и серебра ведут при рН среды 6-10.(патент РФ 2023733, кл. С 22 В 3/24, С 22 В 11/00,1994). Подготовка цианистых жидких сред, содержащих цианиды. благородных и цветных металлов,к сорбции обработкой окислителем обеспечивает частичное осаждение цианидных комплексов цветных металлов с сохранением в растворенном состоянии серебра и золота. К недостаткам способа относятся недостаточная селективность и уменьшение степени извлечения золота в результате снижения ионообменной емкости анионитов за счет сорбции ионов активного хлора из подготовленного к сорбции золотосодержащего раствора большие невосполнимые потери цианида и окислителя, так как в процессе обработки растворов ионами активного хлора образуются циа 2 наты, которые в дальнейшем регенерировать в цианиды не представляется возможным образование и выделение в газообразную фазу летучих ядовитых веществ-хлорциана и цианистого водорода. Достигаемым техническим результатом является повышение селективности и степени извлечения золота при сорбции, уменьшение потерь цианида,исключение токсичных выделений в окружающую среду. Указанный технический результат обеспечивается в способе извлечения благородных металлов из цианистых растворов, содержащих цветные металлы, включающем обработку исходного раствора серосодержащим реагентом, взятом в количестве необходимом для образования в растворе не менее 2,0 г/дм 3 роданид-ионов, с последующей сорбцией золота. Приводим некоторые реакции образования роданид-иона 21/2 О 22222 О 31/2 О 22 О 4 2 О 4 Н 2 О 21 1/2 О 2 Сущность изобретения заключается в следующем. В результате обработки исходного цианистого раствора серосодержащим реагентом, происходит образование роданид-ионов, которые, взаимодействуя с цветными металлами-примесями, образуют комплексные соединения, не сорбируемые смолой. В этих условиях роданистые комплексы благородных металлов беспрепятственно сорбируются анионитом. Это позволило повысить селективность извлечения золота и емкость ионитов по целевому компоненту,т.е. повысить степень извлечения золота при сорбции. Предлагаемый способ позволяет уменьшить потери цианида, так как в процессе обработки исходного раствора серосодержащим реагентом, концентрация цианида снижается незначительно по сравнению с известным способом за счет образования ионов роданида. При этом выброса в газовую фазу токсичных цианистых соединений не происходит. Примеры осуществления способа. ПРИМЕР 1 (по прототипу) 200 мл раствора состава, мг/дм 3- 4,5- 33,0- 4,9- 1,8- 3,3- 0,5 - 0,78 г/дм 3, обрабатывали гипохлоритом кальция. После обработки окислителем раствор имел следующий состав, мг/дм 3- 4,45- 28,0- 4,0- 0,9- 3,1- 0,3 - - 0,02 г/дм 3. Затем обработанный таким образом раствор подавали на сорбцию золота анионитом АМ-2 Б. Навеска смолы составляла 3 г. Извлечение золота составило 74,3 , примесей,С - 71,7- 55,0- 83,9- 66,7- 86,7. При этом невозвратимые потери цианида за счет его разложения составили более 98 . Пример 2 В 200 мл исходного раствора состава, мг/дмА - 4,5 С - 33,0- 4,9- 1,8- 3,30,5 - - 1,5 г/дм 3, добавляли 5,4 г тиосульфата натрия (223) для образования ионов роданида концентрацией 2 г/дм 3. Навеску смолы в количестве 3 г заливали обработанным раствором и проводили сорбцию. Извлечение золота на смолу составило 77,5 , при этом медь сорбировалась на 7,5 /о, железо-2,1 , цинк-15,2 , кобальт-14,2 никель 14,0 . После обработки тиосульфатом концентрация цианид-иона снизилась до 0,6 г/дм 3 за счет образования ионов роданида. Пример 3 В 200 мл исходного раствора состава, как в примере 1, по концентрации металлов и с концентрацией 3,0 г/дм 3, добавляли 15,1 г тиосульфата натрия для образования роданид-ионов концентрацией 5,5 г/дм 3. Извлечение золота при последующей сорбции составило 84 , а извлечение примесей,С - 3,1- 2,1- 10,2- 8,2- 6,0. Концентрация цианид-ионов в растворе после сорбции составила 0,46 г/дм 3. Пример 4 В 200 мл исходного раствора состава, как в примере 1, по концентрации металлов и с концентрацией 5,0 г/дм 3, добавляли 27,2 г тиосульфата натрия для образования роданид-ионов концентрацией 10,0 г/дм 3. Извлечение золота при последующей сорбции составило 80 , а извлечение примесей,С - 4,4- 3,1- 14,4- 13,38,0. Концентрация цианид-ионов в растворе после сорбции составила 0,3 г/дм 3. Пример 5 В 200 мл исходного раствора состава, как в примере 1 по концентрации металлов и с концентрацией 3,0 г/дм 3, добавляли 13,9 г сульфата натрия (24) для образования роданид-ионов в количестве 5,5 г/дм 3. Извлечение золота при последующей сорбции составило 85,2 , а извлечение примесей,С - 2,9- 2,5- 10,1- 8,0- 6,2. Концентрация цианид-ионов в растворе после сорбции составила 0,48 г/дм 3. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ извлечения благородных металлов из цианистых растворов, содержащих цветные металлы, включающий реагентную обработку раствора и сорбцию золота, отличающийся тем, что исходный раствор обрабатывают серосодержащим реагентом,взятом в количестве, необходимом для образования в растворе не менее 2,0 г/дм 3 роданид-иона.
