Бесступенчатая передача Жунисбекова (варианты)

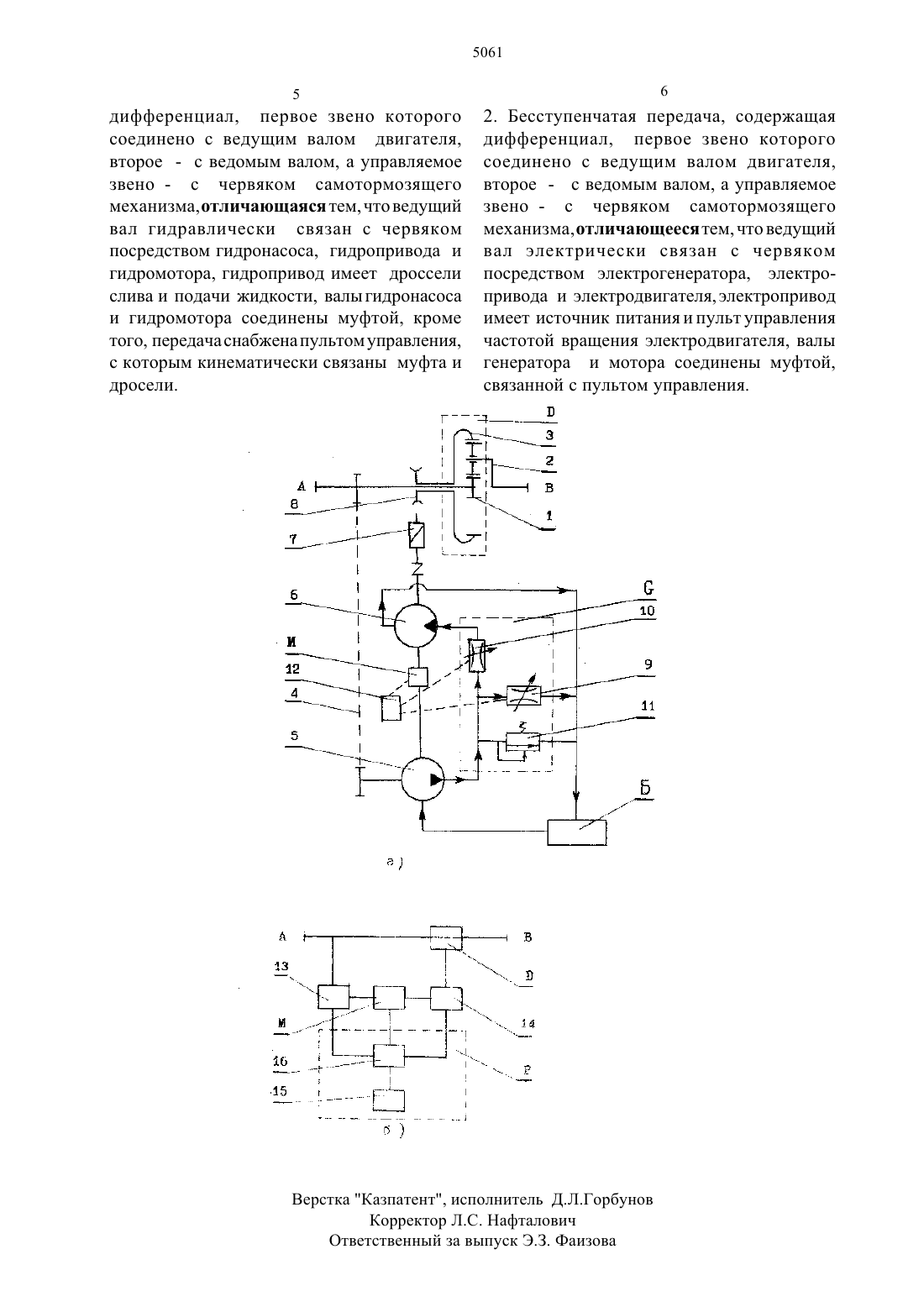

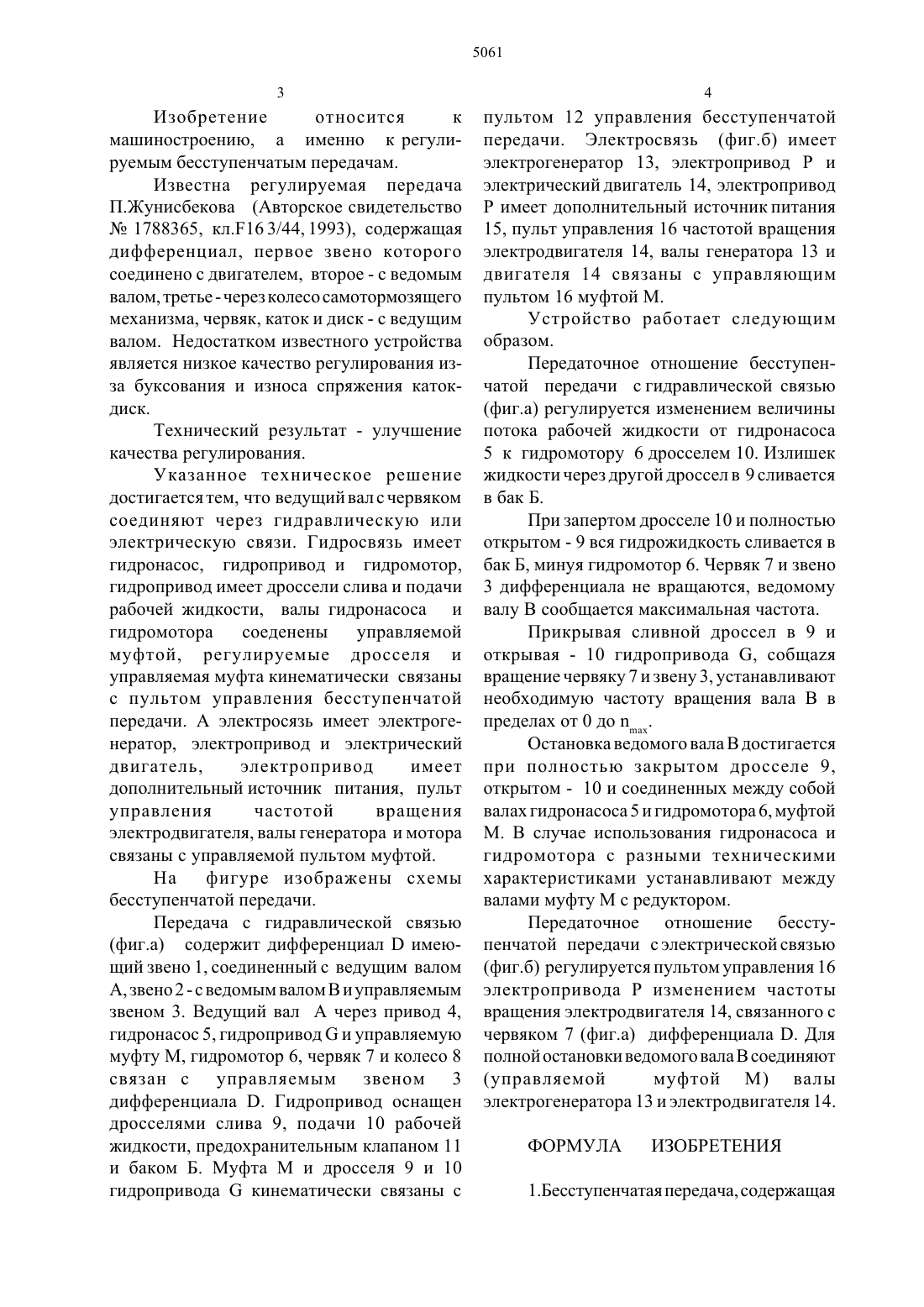

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(56) Патент РК Не 647, кл. 1716 Н 3/44, 1995(54) БЕССТУПЕНЧАТАЯ ПЕРЕДАЧА ЖУНИСБЕКОВА (ВАРИАНТЫ)Известна регулируемая передача П.Жунисбекова, содержащая дифференциал, первое звено которого соединено с двигателем, второе с ведомым валом,третье - через колесо самотормозящего механизма, червяк, каток и диск - с ведущим валом. Недостатком известного устройства является низкое качество регулирования изза буксования и износа спряжения каток диск.Необходимое качество регулирования достигается тем, что ведущий вал с червяком соединяют через гидравлическую или электрическую связи. Гидросвязь имеет гидронасос, гидропривод и гидромотор,гидропривод имеет дроссели слива и подачи рабочей ЖИДКОСТИ, валы гидронасоса и гидромотора соеденены управляемой муфтой, регулируемые дросселя и управляемая муфта кинематически связаны с пультом управления бесступенчатой передачи. А электросвязь имеет электрогенератор, электропривод и электрический двигатель, электропривод имеет дополнительный источник питания, пульт управления частотой вращения электродвигателя, валы генератора и мотора связаны с управляемой пультом муфтой.Известна регулируемая передача П.Жунисбекова (Авторское свидетельство Не 1788365, кл.Р 163/44, 1993), содержащая дифференциал, первое звено которого соединено с двигателем, второе - с ведомым валом, третье - через колесо самотормозящего механизма, червяк, каток И диск - с ведущим валом. Недостатком известного устройства является низкое качество регулирования изза буксования И износа спряжения катокдиск.Указанное техническое решение достигается тем, что ведущий вал с червяком соединяют через гидравлическую или электрическую связи. Гидросвязь имеет гидронасос, гидропривод и гидромотор,гидропривод имеет дроссели слива И подачи рабочей ЖИДКОСТИ, валы гидронасоса И гидромотора соеденены управляемой муфтой, регулируемые дросселя И управляемая муфта кинематически связаны с пультом управления бесступенчатой передачи. А электросязь имеет электрогенератор, электропривод И электрический двигатель, электропривод имеет дополнительный источник питания, пульт управления частотой вращения электродвигателя, валы генератора И мотора связаны с управляемой пультом муфтой.На фигуре изображены схемы бесступенчатой передачи.(фиг.а) содержит дифференциал 13 имеющий звено 1, соединенный с ведущим валом А, звено 2 - с ведомым валом В И управляемым звеном 3. Ведущий вал А через привод 4,гидронасос 5, гидропривод С И управляемую муфту М, гидромотор 6, червяк 7 И колесо 8 связан с управляемым звеном 3 дифференциала 13. Гидропривод оснащен дросселями слива 9, подачи 10 рабочей жидкости, предохранительным клапаном 11 И баком Б. Муфта М И дросселя 9 И 10 гидропривода С кинематически связаны спультом 12 управления бесступенчатой передачи. Электросвязь (фиг.б) имеет электрогенератор 13, электропривод Р И электрический двигатель 14, электропривод Р имеет дополнительный источник питания 15, пульт управления 16 частотой вращения электродвигателя 14, валы генератора 13 И двигателя 14 связаны с управляющим пультом 16 муфтой М.Устройство работает следующим образом.Передаточное отношение бесступенчатой передачи с гидравлической связью(фиг.а) регулируется изменением величины потока рабочей жидкости от гидронасоса 5 к гидромотору 6 дросселем 10. Излишек жидкости через другой дроссел в 9 сливается в бак Б.При запертом дросселе 10 и полностью открытом - 9 вся гидрожидкость сливается в бак Б, минуя гидромотор 6. Червяк 7 и звено 3 дифференциала не вращаются, ведомому валу В сообщается максимальная частота.Прикрывая сливной дроссел в 9 и открывая - 10 гидропривода 6, собщаия вращение червяку 7 И звену 3, устанавливают необходимую частоту вращения вала В в пределах от 0 до птах.Остановка ведомого вала В достигается при полностью закрытом дросселе 9,открытом - 10 И соединенных между собой валах гидронасоса 5 И гидромотора 6, муфтой М. В случае использования гидронасоса И гидромотора с разными техническими характеристиками устанавливают между валами муфту М с редуктором.Передаточное отношение бесступенчатой передачи сэлектрической связью(фиг.б) регулируется пультом управления 16 электропривода Р изменением частоты вращения электродвигателя 14, связанного с червяком 7 (фиг.а) дифференциала В. Для полной остановки ведомого вала В соединяютдифференциал, первое звено которого соединено с ведущим валом двигателя,второе - с ведомым валом, а управляемое звено - с червяком самотормозящего механизма, отличающаяся тем, что ведущий вал гидравлически связан с червяком посредством гидронасоса, гидропривода и гидромотора, гидропривод имеет дроссели слива и подачи Жидкости, валы гидронасоса и гидромотора соединены муфтой, кроме того, передача снабжена пультом управления,с которым кинематически связаны муфта и дросели.2. Бесступенчатая передача, содержащая дифференциал, первое звено которого соединено с ведущим валом двигателя,второе - с ведомым валом, а управляемое звено - с червяком самотормозящего механизма, отличающееся тем, что ведущий вал электрически связан с червяком посредством электрогенератора, электропривода И электродвигателя,электропривод имеет источник питания и пульт управления частотой вращения электродвигателя, валы генератора и мотора соединены муфтой,связанной с пультом управления.Верстка Казпатент, исполнитель ДЛ.ГорбуНов Корректор Л.С. Нафталович Ответственный за выпуск ЭЗ. Фаизова
