Гидромеханическая передача

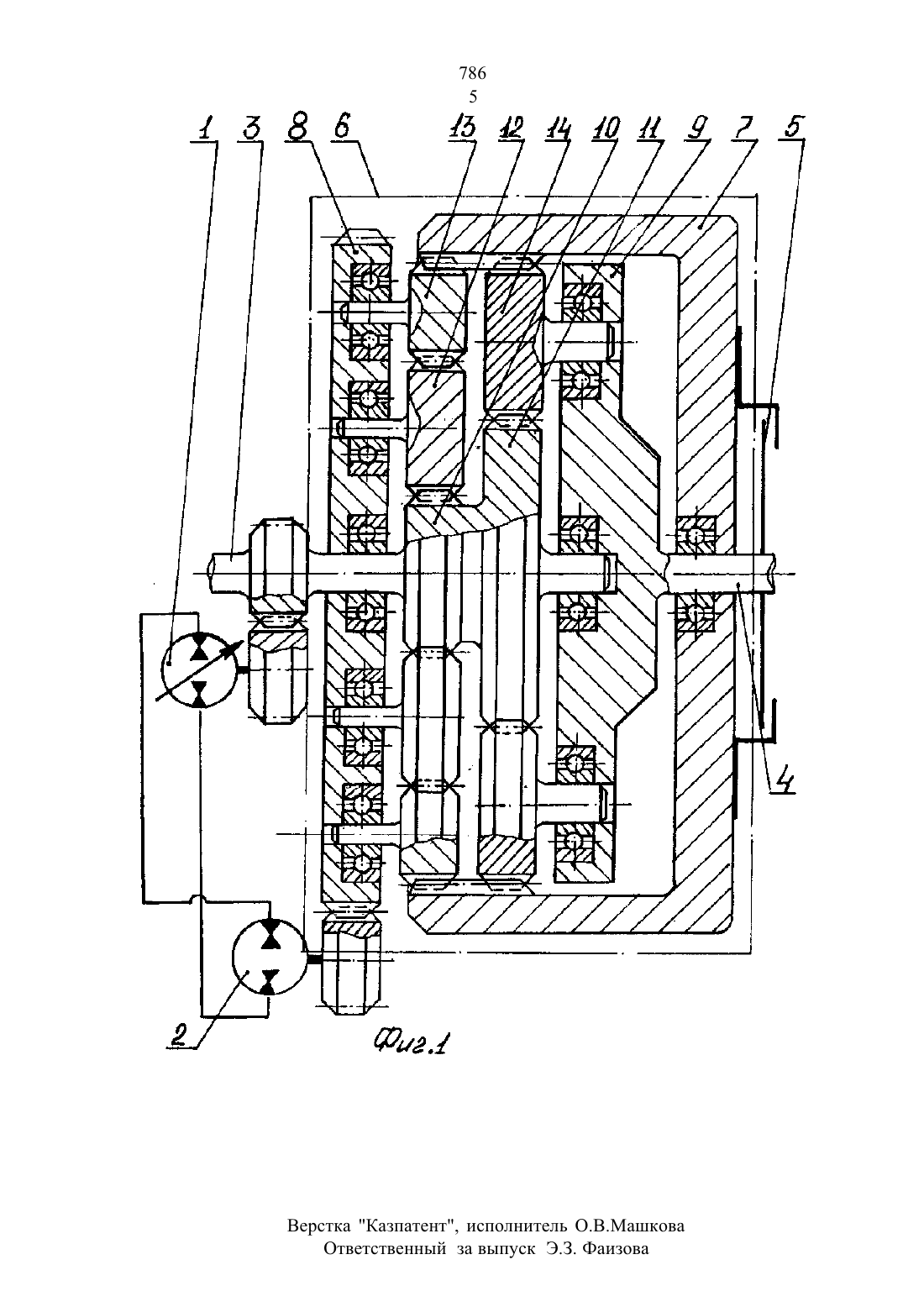

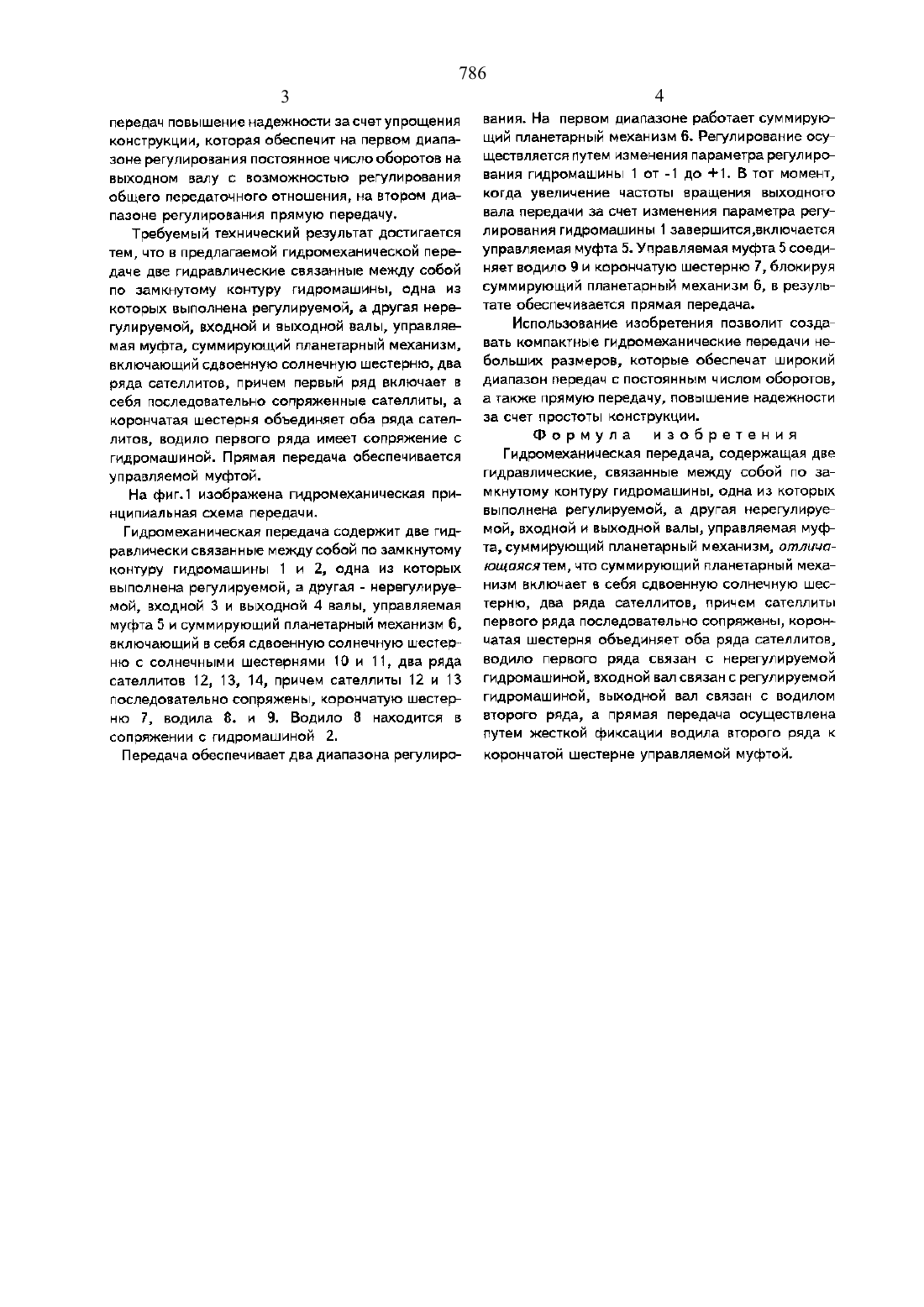

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР Не 1273670,М. Кл. Р 1 БН, 1985.(57) Изобретение может быть использовано в трансмиссиях транспортных средств.для упрощения конструкции гидропередачи,расширения диапазона передач, повышение надежности за счет упрощения конструкции, которая обеспечит на первом диапазоне регулирования постоянное число оборотов на выходном валу с возможностью регулирования общего передаточ 2ного отношения, на втором диапазоне регулирования-прямую передачу, разработана гидромеханическая передача, позволяющая ее использовать в трансмиссиях транспортных средств, которая со держит в себе суммирующий планетарный механизм, включающий в себя сдвоенную солнечную шестерню, два рада сателлитовшричем сателлиты первого ряда последовательно сопряжены, корончатая шестерня объединяет оба ряда сателлитов,водило первого ряда связан с нерегулируемой гидромашиной, входной вал связан с регулируемой гидромашиной, вьтходной вал связан с водилом второго ряда, а прямая передача осуществляется путем жесткой фиксации водила второго ряда к корончатой шестерне управляемой муфтой.Изобретение относится к гидромеханическим передачам и может найти применение в трансмиссиях транспортных средств.Известно приводное устройство с изменяемым общим передаточным отношением преимущественно для привода генератора от дизельного двигателя(Европейский патент Не 0151946,кл. Р 16 Н 47 104, 1986), которое обеспечивает изменение общего передаточного отношения.Недостатком этого приводного устройства является возможность регулирования только общего передаточного отношения, приводное устройство не обеспечивает постоянства оборотов на выходном валу, а также прямой передачи.Известен регулятор числа оборотов судового генератора (Патент Японии Не 6057087,кл. 6050 13/30, 1986, который обеспечивает постоянное число оборотов независимо от изменения числа оборотов первичного двигателя.Недостатком этого регулятора является возможность прямой передачи, а также сложность конструкции.Наиболее близким по технической сущности решением является гидромеханическая передача(Авторское свидетельство СССР Мг 1273670,кл. Р 16 Н 117/04, 1986). Передача, содержащая две гидравлические связанные между собой по замкнутому контуру гидромашины, одна из которых выполнена регулируемой, а другая нерегулируе мой, входной и выходной валы, управляемая муфта, суммирующий планетарный механизм, обеспечивающие постоянное число оборотов выходного вала с возможностью регулирования общего передаточного отношения.Недостатком прототипа является невозможность прямой передачи, а также сложность конструкции. Задача изобретения - создать компактные гидромеханические передачи небольших размеров,которые обеспечат широкий диапазон передач с постоянным числом оборотов, а также прямую передачу, повышение надежности за счет простоты конструкции. Технический результат, Достигаемый при осуществлении изобретения - упрощение конструкции гидропередачи, расширение диапазонапередач повышение надежности за счет упрощения конструкции, которая обеспечит на первом диапазоне регулирования постоянное число оборотов на выходном валу с возможностью регулирования общего передаточного отношения, на втором диапазоне регулирования прямую передачу.Требуемый технический результат достигается тем, что в предлагаемой гидромеханической передаче две гидравлические связанные между собой по замкнутому контуру гидромашины, одна из которых выполнена регулируемой, а другая нерегулируемой, входной и выходной валы, управляемая муфта, суммирующий планетарный механизм,включающий сдвоенную солнечную шестерню, два ряда сателлитов, причем первый ряд включает в себя последовательно сопряженные сателлиты, а корончатая шестерня объединяет оба ряда сателлитов, водило первого ряда имеет сопряжение с гидромашиной. Прямая передача обеспечивается управляемой муфтой.На фиг.1 изображена гидромеханическая принципиальная схема передачи.Гидромеханическая передача содержит две гидравлически связанные между собой по замкнутому контуру гидромашины 1 и 2, одна из которых выполнена регулируемой, а другая - нерегулируемой, входной З и выходной 4 валы, управляемая муфта 5 и суммирующий планетарный механизм б,включающий в себя сдвоенную солнечную шестерню с солнечными шестернями 10 и 11, два ряда сателлитов 12, 13, 14, причем сателлиты 12 и 13 последовательно сопряжены, корончатую шестерню 7, водила 8. и 9. Водило 8 находится в сопряжении с гидромашиной 2.Передача обеспечивает два диапазона регулиро 4вания. На первом диапазоне работает суммируя щий планетарный механизм В. Регулирование осуществляется путем изменения параметра регулирования гидромашины 1 от -1 до 1. В тот момент,когда увеличение частоты вращения выходного вала передачи за счет изменения параметра регулирования гидромашины 1 завершитсядзключается управляемая муфта 5. Управляемая муфта 5 соединяет водило 9 и корончатую шестерню 7, блокируя суммирующий планетарный механизм б, в результате обеспечивается прямая передача. Использование изобретения позволит создавать компактные гидромеханические передачи небольших размеров, которые обеспечат широкий диапазон передач с постоянным числом оборотов,а также прямую передачу, повышение надежности за счет простоты конструкции. Формула изобретения Гидромеханическая передача, содержащая две гидравлические, связанные между собой по замкнутому контуру гидромашины, одна из которых выполнена регулируемой, а другая нерегулируемой, входной и выходной валы, управляемая муфта, суммирующий планетарный механизм, отличающаяся Тем, что суммирующий планетарный механизм включает в себя сдвоенную солнечную шестерню, два ряда сателлитов, причем сателлиты первого ряда последовательно сопряжены, корончатая шестерня объединяет оба ряда сателлитов,водило первого ряда связан с нерегулируемой гидромашиной, входной вал связан с регулируемой гидромашиной, выходной вал связан с водилом второго ряда, а прямая передача осуществлена путем жесткой фиксации водила второго ряда ккорончатой шестерне управляемой муфтой.
