Выпарная установка

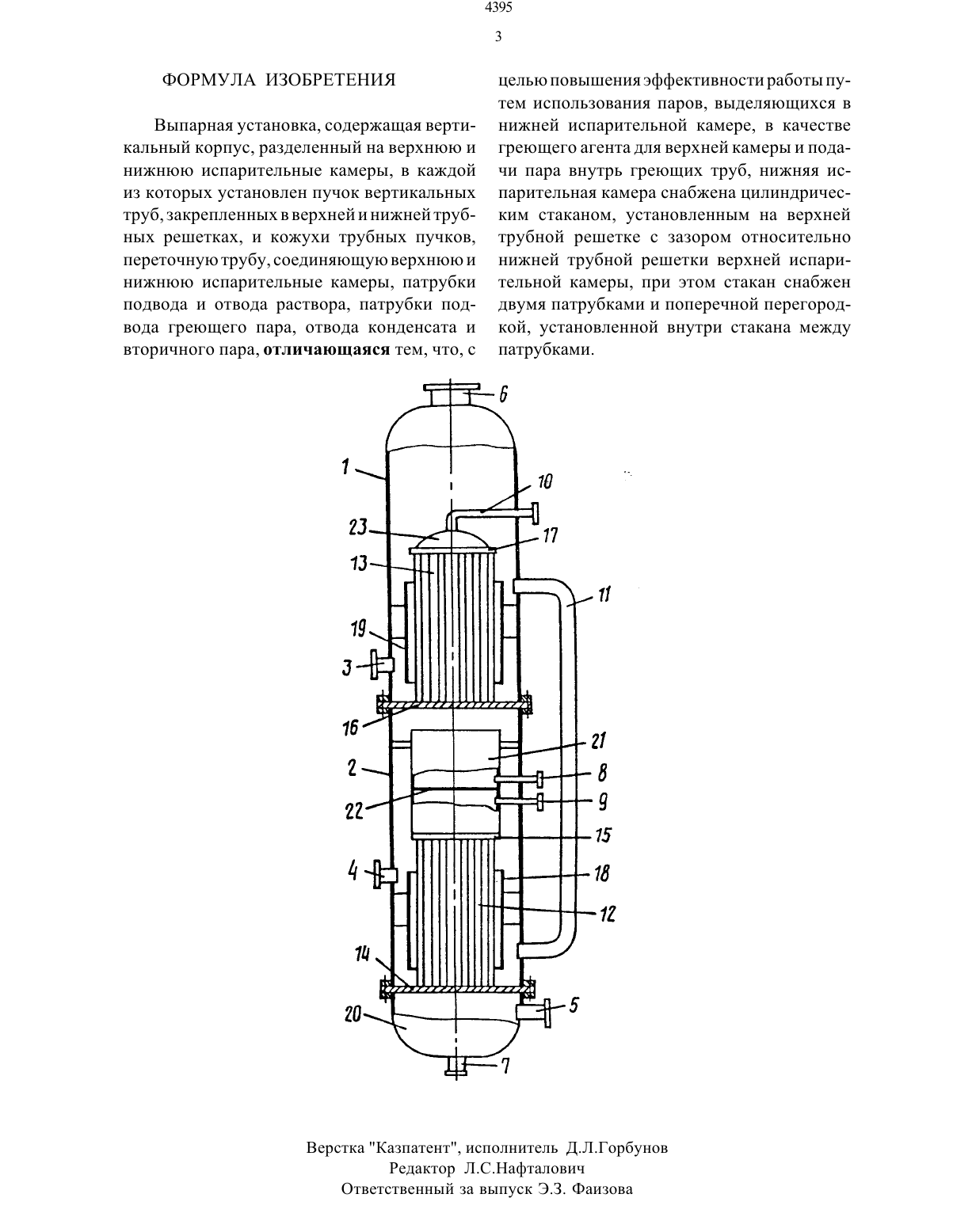

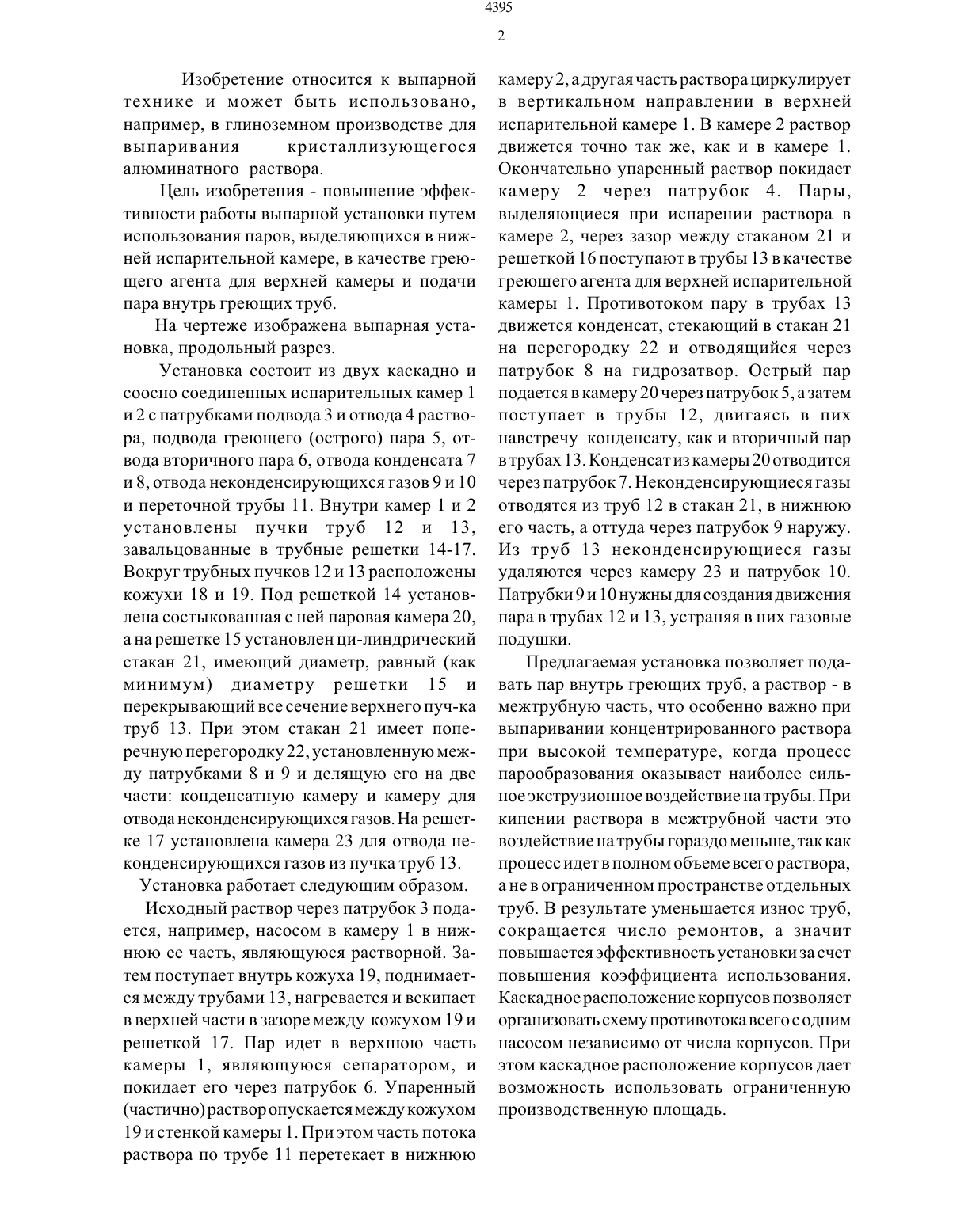

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Открытое акционерное общество АРЗ 31(57) Изобретение предназначено для вь 1 паривания растворов, в частности, для упаривания кристаллизующегося алюминатного раствора, и позволяет повысить эффективность установки путем использования паров,выделяющихся в нижней испарительной ка мере, в качестве греющего агента для верхней камеры и подачи пара внутрь греющих труб. Выпарная установка содержит корпус,разделенный на верхнюю и нижнюю испарительные камеры, снабженные двумя пучками греющих труб, установленными соосно один над другим и закрепленными в трубных рещетках. Испарительные камеры соединены переточной трубой. На верхней трубной рещетке нижней испарительной камеры установлен с зазором относительно нижней трубной решетки верхней испарительной камеры цилиндрический стакан, снабженный поперечной перегородкой, разделяющей его на полость сбора конденсата из верхнего пучка труб и полость для отвода неконденсирующихся газов из нижнего пучка труб. Греющий пар поступает в трубы нижней испарительной камеры, а пары, выделяющиеся из раствора в межтрубном пространстве нижней камеры, поступают внутрь труб верхней испарительной камеры. 1 ил.Изобретение относится к выпарной технике И может быть использовано,например, в глиноземном производстве для выпаривания кристаллизующегося алюминатного раствора.Цель изобретения - повышение эффективности работь 1 выпарной установки путем использования паров, выделяющихся в нижней испарительной камере, в качестве греющего агента для верхней камеры и подачи пара внутрь греющих труб.На чертеже изображена выпарная установка, продольный разрез.Установка состоит из двух каскадно и соосно соединенных испарительных камер 1 и 2 с патрубками подвода 3 и отвода 4 раствора, подвода греющего (острого) пара 5, отвода вторичного пара 6, отвода конденсата 7 и 8, отвода неконденсирующихся газов 9 и 10 и переточной трубы 11. Внутри камер 1 и 2 установлены пучки труб 12 и 13,завальцованные в трубные решетки 14-17. Вокруг трубных пучков 12 и 13 расположены кожухи 18 и 19. Под решеткой 14 установлена состыкованная с ней паровая камера 20,а на решетке 15 установлен ци-линдрический стакан 21, имеющий диаметр, равный (как минимум) диаметру решетки 15 и перекрывающий все сечение верхнего пуч-ка труб 13. При этом стакан 21 имеет поперечную перегородку 22, установленную между патрубками 8 и 9 и делящую его на две части конденсатную камеру и камеру для отвода неконденсирующихся газов. На решетке 17 установлена камера 23 для отвода неконденсирующихся газов из пучка труб 13.Установка работает следующим образом.Исходный раствор через патрубок 3 подается, например, насосом в камеру 1 в нижнюю ее часть, являющуюся растворной. Затем поступает внутрь кожуха 19, поднимается между трубами 13, нагревается и вскипает в верхней части в зазоре между кожухом 19 и решеткой 17. Пар идет в верхнюю часть камеры 1, являющуюся сепаратором, и покидает его через патрубок 6. Упаренный(частично) раствор опускается между кожухом 19 и стенкой камеры 1. При этом часть потока раствора по трубе 11 перетекает в нижнююкамеру 2, а другая часть раствора циркулирует в вертикальном направлении в верхней испарительной камере 1. В камере 2 раствор движется точно так же, как и в камере 1. Окончательно упаренный раствор покидает камеру 2 через патрубок 4. Пары,выделяющиеся при испарении раствора в камере 2, через зазор между стаканом 21 и решеткой 16 поступают в трубы 13 в качестве греющего агента для верхней испарительной камеры 1. Противотоком пару в трубах 13 движется конденсат, стекающий в стакан 21 на перегородку 22 и отводящийся через патрубок 8 на гидрозатвор. Острый пар подается в камеру 20 через патрубок 5 , а затем поступает в трубы 12, двигаясь в них навстречу конденсату, как и вторичный пар в трубах 13. Конденсат из камеры 20 отводится через патрубок 7. Неконденсирующиеся газы отводятся из труб 12 в стакан 21, в нижнюю его часть, а оттуда через патрубок 9 наружу. Из труб 13 неконденсирующиеся газы удаляются через камеру 23 и патрубок 10. Патрубки 9 и 10 нужны для создания движения пара в трубах 12 и 13, устраняя в них газовые поду 1 нки.Предлагаемая установка позволяет подавать пар внутрь греющих труб, а раствор - в межтрубную часть, что особенно важно при выпаривании концентрированного раствора при высокой температуре, когда процесс парообразования оказывает наиболее сильное экструзионное воздействие на трубы. При кипении раствора в межтрубной части это воздействие на трубы гораздо меньше, так как процесс идет в полном объеме всего раствора,а не в ограниченном пространстве отдельных труб. В результате уменьшается износ труб,сокращается число ремонтов, а значит повышается эффективность установки за счет повышения коэффициента использования. Каскадное расположение корпусов позволяет организовать схему противотока всего с одним насосом независимо от числа корпусов. При этом каскадное расположение корпусов дает возможность использовать ограниченную производственную площадь.Выпарная установка, содержащая вертикальный корпус, разделенный на верхнюю И нижнюю Испарительные камеры, в каждой из которых установлен пучок вертикальных труб, закрепленных в верхней И нижней трубных решетках, И кожухи трубных пучков,переточную трубу, соединяющую верхнюю И нижнюю испарительные камеры, патрубки подвода И отвода раствора, патрубки подвода греющего пара, отвода конденсата И вторичного пара, отличающаяся тем, что, сЦелью повышения эффективности работы путем использования паров, выделяющихся в нижней испарительной камере, в качестве греющего агента для верхней камеры И подачи пара внутрь греющих труб, нижняя испарительная камера снабжена цилиндрическим стаканом, установленным на верхней трубной решетке с зазором относительно нижней трубной решетки верхней испарительной камеры, при этом стакан снабжен двумя патрубками И поперечной перегородкой, установленной внутри стакана между патрубками.х 14 ч. Верстка Казпатент, Исполнитель ДЛ.Горбунов Редактор Л.С.НафталовИч Ответственный за выпуск Э.3. Фаизова
