Шихта для получения ингибиторов коррозии металлов

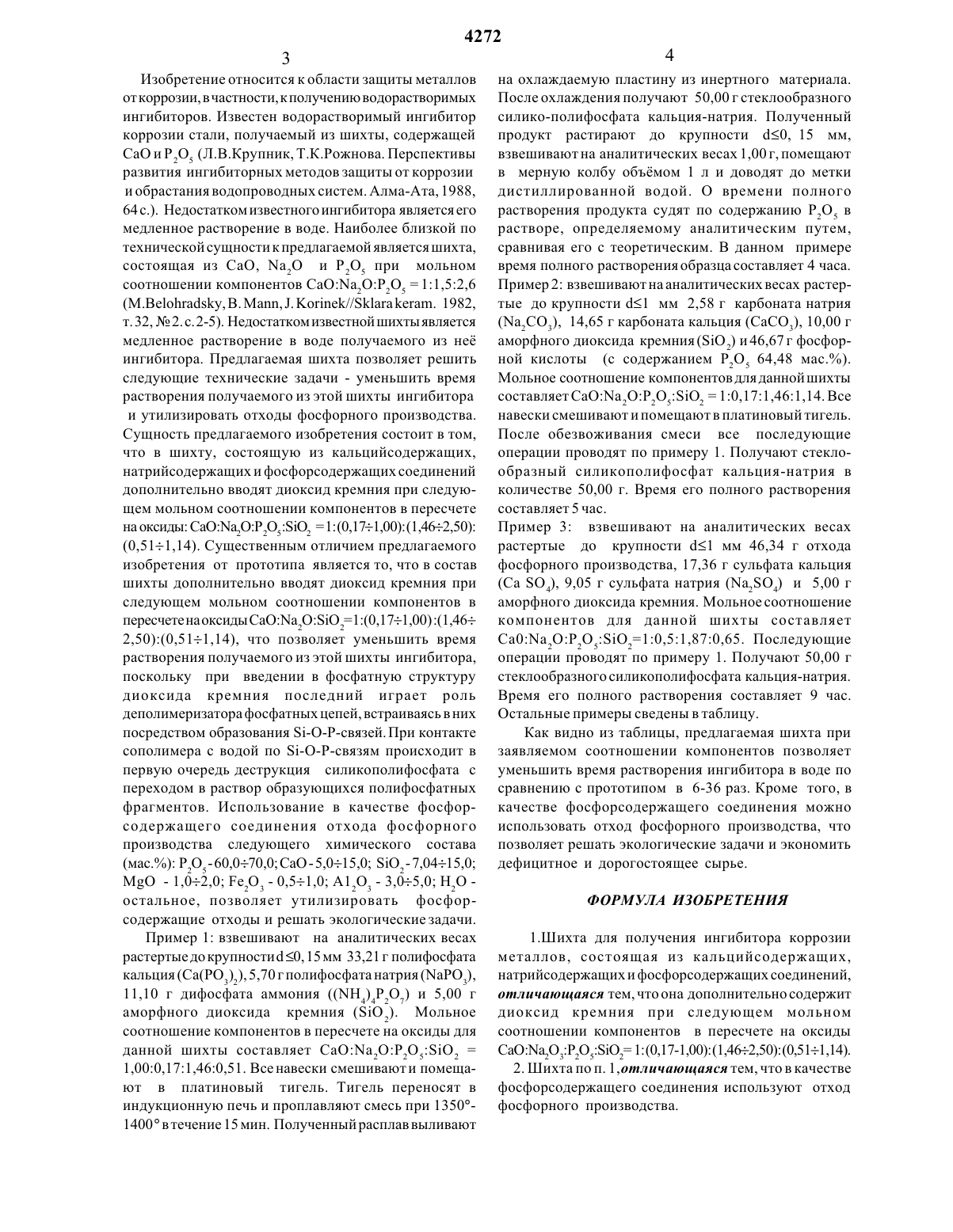

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Институт химических наук им. А.Б.Бектурова Министерства науки - Академии наук Республики(5 4) ШИХТА ДЛЯ ПОЛУЧЕНИЯ ИНГИБИТОРОВ(57) Изобретение относится К области защиты металлов от коррозии, в частности, к получению водорастворимых ингибиторов. Для уменьшения времени растворения получаемого из шихты ингибитора в нее вводят кроме фосфорсодержащих, кальцийсодержащих,натрийсодержащих соединений диоксид кремния при следующем моральном соотношении компонентовИзобретение относится к области защиты металлов от коррозии, в частности, К получению водорастворимых ингибиторов. Известен водорастворимый ингибитор коррозии стали, получаемый из шихты, содержащей СаО и Р 2 О 5 (Л.В.Крупник, Т.К.Рожнова. Перспективы развития ингибиторных методов защиты от коррозииИ обрастания водопроводных систем. Алма-Ата, 1988,64 с.). Недостатком известного ингибитора является его медленное растворение в воде. Наиболее близкой по технической сущности к предлагаемой является шихта,состоящая из СаО, Ма 2 О и Р 2 О 5 при мольном соотношении компонентов СаО 1 Та 2 ОР 2 О 5 11,52,6(М.Ве 1 о 11 га 11 у, В. Маш 1, 1. Когп 1 е 1//11 ага 1 егаш. 1982,т. 32, М 2. с. 2-5). Недостатком известной шихты является медленное растворение в воде получаемого из не ингибитора. Предлагаемая шихта позволяет решить следующие технические задачи - уменьшить время растворения получаемого из этой шихты ингибитораи утилизировать отходы фосфорного производства. Сущность предлагаемого изобретения состоит в том,что в шихту, состоящую из кальцийсодержащих,натрийсодержащих и фосфорсодержащих соединений дополнительно вводят диоксид кремния при следующем мольном соотношении компонентов в пересчете на оксиды СаО 1 Та 2 ОР,О 5 10, 1 (0,171,00)(1,462,50)(0,511,14). Существенным отличием предлагаемого изобретения от прототипа является то, что в состав шихты дополнительно вводят диоксид кремния при следующем мольном соотношении компонентов в пересчете на оксиды СаО 1 Та 2 О 51051 (0, 1 71 ,00) ( 1 ,46 2,50)(0,511,14), что позволяет уменьшить время растворения получаемого из этой шихты ингибитора,поскольку при введении в фосфатную структуру диоксида кремния последний играет роль деполимеризатора фосфатных цепей, встраиваясь в них посредством образования 1-О-Р-связей. При контакте сополимера с водой по 1-О-Р-связям происходит в первую очередь деструкция силикополифосфата с переходом в раствор образующихся полифосфатных фрагментов. Использование в качестве фосфорсодержащего соединения отхода фосфорного производства следующего химического состава(мас.) Р 2 О 5-60,070,0 СаО-5,О 15,0 1 О 2-7,0415,0 М 3 О - 1,02,0 Ре 2 О 3 - О,51,0 А 12 О 3 - 3,05,0 Н 2 О остальное, позволяет утилизировать фосфорсодержащие отходы и решать экологические задачи. Пример 1 взвешивают на аналитических весах растертые до крупностис 10, 15 мм 33,21 г полифосфата кальция (Са(РО 3)2), 5,70 г полифосфата натрия(11 аРО 3), 11,10 г дифосфата аммония 11 Н 4)4 Р 2 О 7) и 5,00 г аморфного диоксида кремния (102). Мольное соотношение компонентов в пересчете на оксиды для данной шихты составляет СаО 1 Та 2 ОР 2 О 51 О 2 1,000,171,460,51. Все навески смешиваюти помещают в платиновый тигель. Тигель переносят в индукционную печь И проплавляют смесь при 13501400 в течение 15 мин. Полученный расплав выливаютна охлаждаемую пластину из инертного материала. После охлаждения получают 50,00 г стеклообразного силико-полифосфата кальция-натрия. Полученный продукт растирают до крупности (КО, 15 мм,взвешивают на аналитических весах 1,00 г, помещают в мерную колбу объмом 1 л и доводят до метки дистиллированной водой. О времени полного растворения продукта судят по содержанию Р 2 О 5 в растворе, определяемому аналитическим путем,сравнивая его с теоретическим. В данном примере время полного растворения образца составляет 4 часа. Пример 2 взвешивают на аналитических весах растертые до крупности (151 мм 2,58 г карбоната натрия(Ма 2 СО 3), 14,65 г карбоната кальция (СаСОЗ), 10,00 г аморфного диоксида кремния (102) и 46,67 г фосфорной кислоты (с содержанием Р,О 5 64,48 мас.). Мольное соотношение компонентов для данной шихты составляет СаО 1 Та,ОР,О 51 О, 1 0,171,46 1,14. Все навески смешивают и помещают в платиновый тигель. После обезвоживания смеси все последующие операции проводят по примеру 1. Получают стеклообразнь 1 й силикополифосфат кальция-натрия в количестве 50,00 г. Время его полного растворения составляет 5 час.Пример 3 взвешивают на аналитических весах растертые до крупности с 11 мм 46,34 г отхода фосфорного производства, 17,36 г сульфата кальция(Са 04), 9,05 г сульфата натрия (Ыа 2 ЗО 4) и 5,00 г аморфного диоксида кремния. Мольное соотношение компонентов для данной шихты составляет Са 011 а 2 ОР 2 О 51 О 210,51,870,65. Последующие операции проводят по примеру 1. Получают 50,00 г стеклообразного силикополифосфата кальция-натрия. Время его полного растворения составляет 9 час. Остальные примеры сведены в таблицу.Как видно из таблицы, предлагаемая шихта при заявляемом соотношении компонентов позволяет уменьшить время растворения ингибитора в воде по сравнению с прототипом в 6-36 раз. Кроме того, в качестве фосфорсодержащего соединения можно использовать отход фосфорного производства, что позволяет решать экологические задачи и экономить дефицитное и дорогостоящее сырье.1.Шихта для получения ингибитора коррозии металлов, состоящая из кальцийсодержащих,натрийсодержащих и фосфорсодержащих соединений,отличающаяся тем, что она дополнительно содержит диоксид кремния при следующем мольном соотношении компонентов в пересчете на оксиды СаО 11 а 2 О 3 Р 2 О 51 О 2 1(0,17-1,00)(1,42,50)(о,511,14). 2. Шихта по п. Ьотличающаяся тем, что в качестве фосфорсодержащего соединения используют отход фосфорного производства.Мольное соотношениее компонентов в Время полного пересчете на оксиды растворения в воде, часВерстка Казпатент, исполнитель Л.Н.АниЩенко Редактор Л.В. Сухарева, корректор А.Б.ВЫшкварко Ответственный за выпуск Э.З. Фаизова
