Способ получения защитного покрытия на емкости

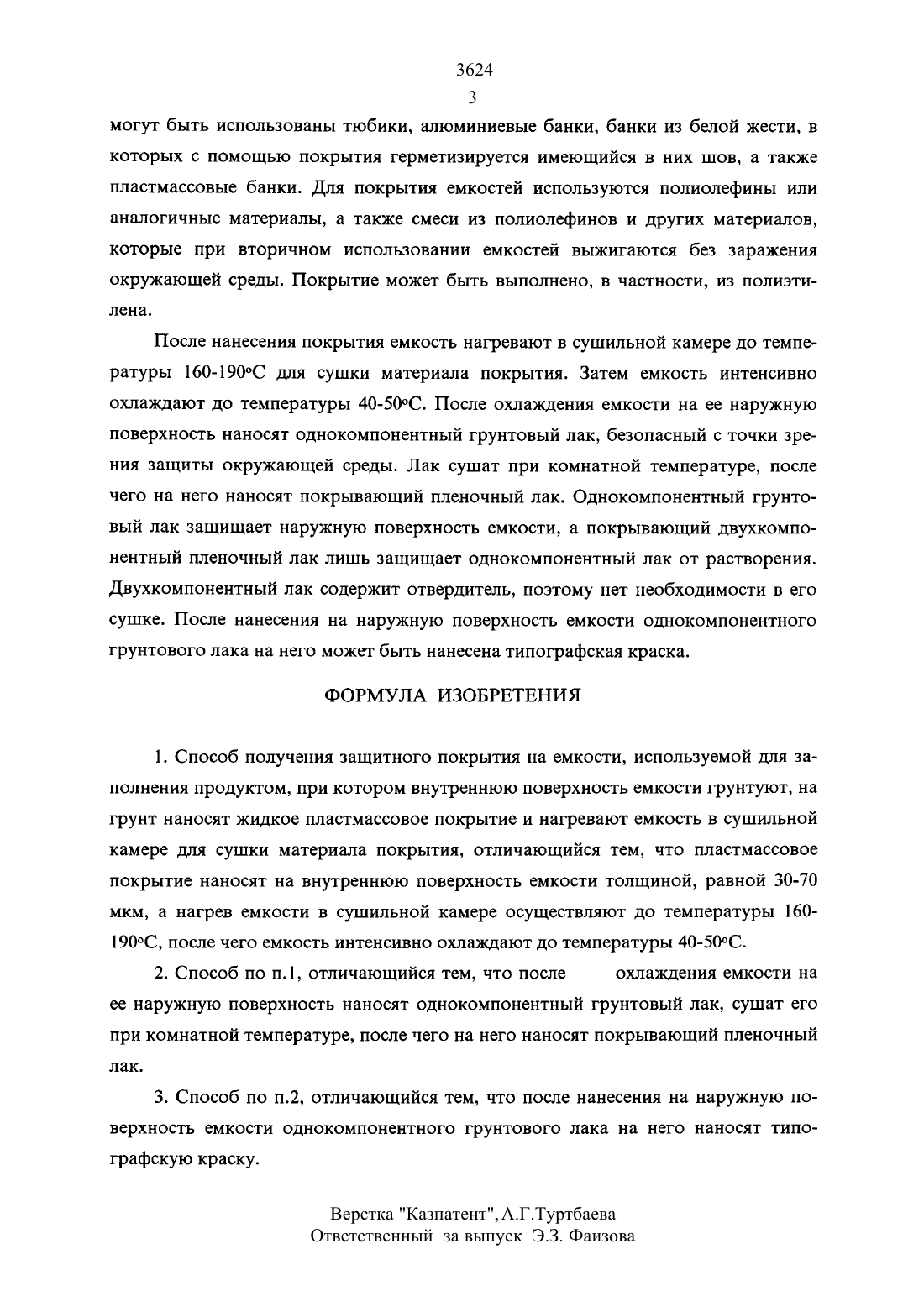

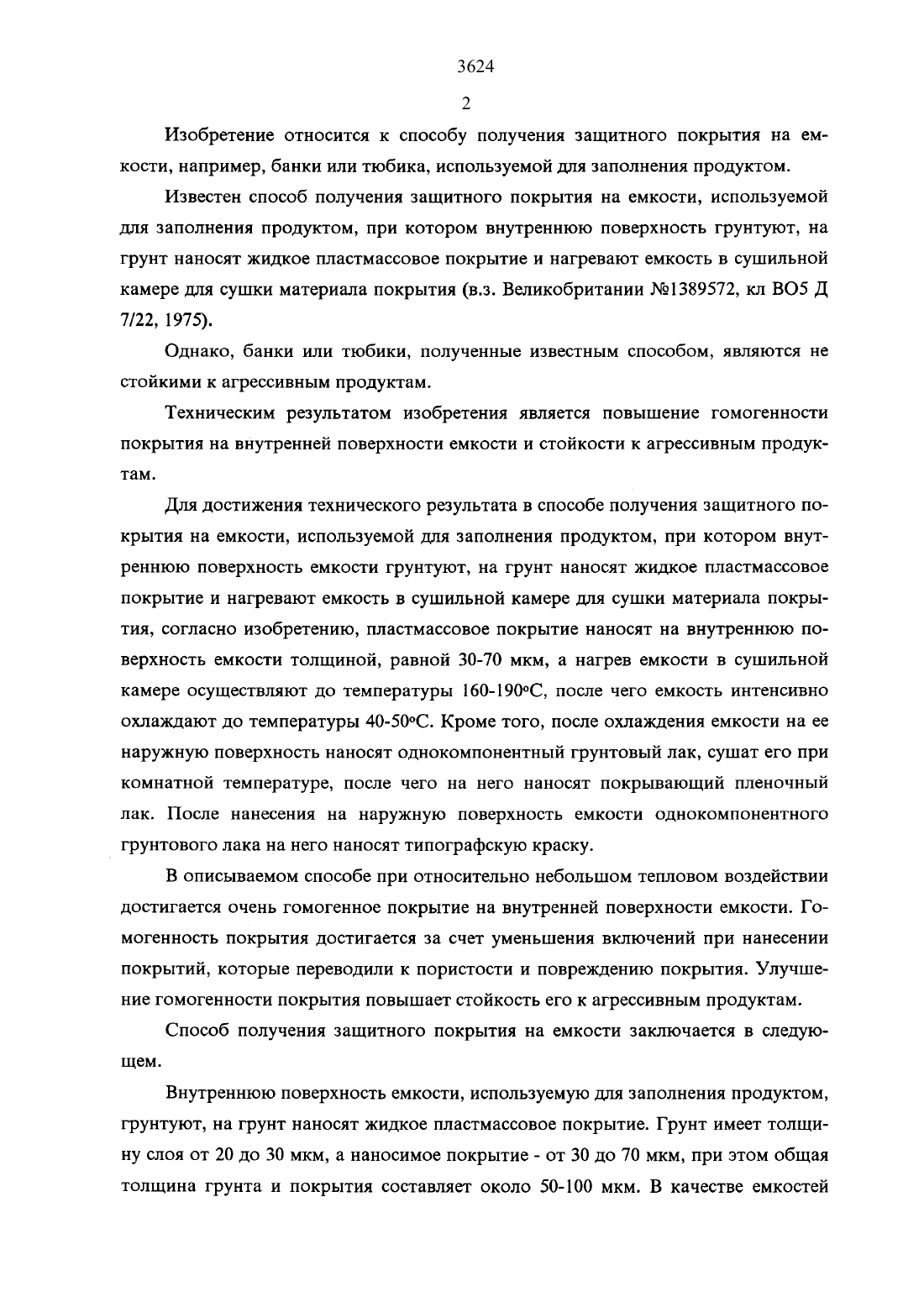

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(56) Заявка Великобритании Не 1389572, кл. В 051 Э 7/22, 1975 г.(54) СПОСОБ ПОЛУЧЕНИЯ ЗАЩИТНОГО ПОКРЫТИЯ НА ЕМКОСТИ(57) Изобретение относится к способу получения защитного покрытия на емкости, например, банки или тюбика, используемой для заполнения продуктом. ДЛЯ ПОВЫШЕНИЯ ГОМОГСННОСТИ ПОКРЫТИЯ на ВНУТРСННСЙ ПОВСРХНОСТИ ЕМКОСТИ и стойкости к агрессивным продуктам в способе получения защитного покрытия на емкости, используемой для заполнения продуктом, при котором внутреннюю поверхность емкости грунтуют, на грунт наносят жидкое пластмассовое покрытие и нагревают емкость в сушильной камере для сушки материала покрытия, согласно изобретению, Пластмассовое покрытие наносят на внутреннюю поверхность емкости толщиной, равной 30-70 мкм, а нагрев емкости в сушильной камере осуществляют до температуры 16 О-190 С, после чего емкость интенсивно охлаждают до температуры 4050 С. Кроме того, после охлаждения емкости на ее наружную поверхность наносят однокомпонентный грунтовый лак, сушат его при комнатной температуре, после чего на него наносят покрывающий пленочный лак. После нанесения на наружную поверхность емкости однокомпонентного грунтового лакана него можно нанести типографскую краску.Изобретение относится к способу получения защитного покрытия на емкости, например, банки или тюбика, используемой для заполнения продуктом.Известен способ получения защитного покрытия на емкости, используемой для заполнения продуктом, при котором внутреннюю поверхность грунтуют, на грунт наносят жидкое пластмассовое покрытие и нагревают емкость в сушильной камере для сушки материала покрытия (в.з. Великобритании М 91389572 кл ВО 5 Д 7/22, 1975).Однако, банки или тюбики, полученные известным способом, являются не стойкими к агрессивным продуктам.Техническим результатом изобретения является повышение гомогенности покрытия на внутренней поверхности емкости И стойкости к агрессивным продуктам.Для достижения технического результата в способе получения защитного покрытия на емкости, используемой для заполнения продуктом, при котором внутреннюю поверхность емкости грунтуют, на грунт наносят жидкое пластмассовое покрытие и нагревают емкость в сушильной камере для сушки материала покрытия, согласно изобретению, пластмассовое покрытие наносят на внутреннюю поверхность емкости толщиной, равной 30-70 мкм, а нагрев емкости в сушильной камере осуществляют до температуры 160-19 ОС после чего емкость интенсивно охлаждают до температуры 40-50 С. Кроме того, после охлаждения емкости на ее наружную поверхность наносят однокомпонентный грунтовый лак, сушат его при комнатной температуре, после чего на него наносят покрывающий пленочныйлак. ПОСЛЕ НЗНССВНИЯ на наружную ПОВЕРХНОСТЬ СМКОСТИ ОДНОКОМПОНВНТНОГОгрунтового лака на него наносят типографскую краску.В описываемом способе при относительно небольшом тепловом воздействии достигается очень гомогенное покрытие на внутренней поверхности емкости. ГоМОГСННОСТЬ ПОКРЫТИЯ достигается за СЧЕТ УМЕНЬШЕНИЯ ВКЛЮЧСНИЙ ПрИ нанесении покрытий, которые переводили к пористости и повреждению покрытия. Улучшение гомогенности покрытия повышает стойкость его к агрессивным продуктам.Способ получения защитного покрытия на емкости заключается в следуюшем.Внутреннюю поверхность емкости, используемую для заполнения продуктом,грунтуют, на грунт наносят жидкое пластмассовое покрытие. Грунт имеет толщину слоя от 20 до 30 мкм, а наносимое покрытие - от 30 до 70 мкм, при этом общаятолщина грунта и покрытия составляет около 50-100 мкм. В качестве емкостеймогут быть использованы тюбики, алюминиевые банки, банки из белой жести, в которых с помощью покрытия герметизируется имеющийся в них шов, а также пластмассовые банки. Для покрытия емкостей используются полиолефинь 1 или аналогичные материалы, а также смеси из полиолефинов и других материалов,которые при вторичном использовании емкостей выжигаются без зараженияокружающей среды. ПОКРЫТИС МОЖСТ бЫТЬ ВЫПОЛНСНО, В ЧЗСТНОСТИ, ИЗ ПОЛИЭТИ лена.После нанесения покрытия емкость нагревают в сушильной камере до температуры 160-190 С для сушки материала покрытия. Затем емкость интенсивно охлаждают до температуры 40-50 С. После охлаждения емкости на ее наружную поверхность наносят однокомпонентный грунтовый лак, безопасный с точки зрения защиты окружающей среды. Лак сушат при комнатной температуре, после чего на него наносят покрывающий пленочный лак. Однокомпонентный грунтовый лак защищает наружную поверхность емкости, а покрывающий двухкомпонентный пленочный лак лишь защищает однокомпонентный лак от растворения. Двухкомпонентный лак содержит отвердитель, поэтому нет необходимости в его сушке. После нанесения на наружную поверхность емкости однокомпонентногогрунтового лака на него может быть нанесена типографская краска.1. Способ получения защитного покрытия на емкости, используемой для заполнения продуктом, при котором внутреннюю поверхность емкости грунтуют, на грунт наносят жидкое пластмассовое покрытие и нагревают емкость в сушильной камере для сушки материала покрытия, отличающийся тем, что пластмассовое покрытие наносят на внутреннюю поверхность емкости толщиной, равной 30-70 мкм, а нагрев емкости в сушильной камере осуществляют до температуры 160190 С, после чего емкость интенсивно охлаждают до температуры 40-50 С.2. Способ по п.1 отличающийся тем, что после охлаждения емкости на ее наружную поверхность наносят однокомпонентный грунтовый лак, сушат его при комнатной температуре, после чего на него наносят покрывающий пленочный лак.3. Способ по п.2, отличающийся тем, что после нанесения на наружную поверхность емкости однокомпонентного грунтового лака на него наносят типо графскую краску.Ве стка Казпатент А.Г.Т тбаева 7 Ответственный за выпуск 3.3. Фаизова
