Микрогидроэлектростанция

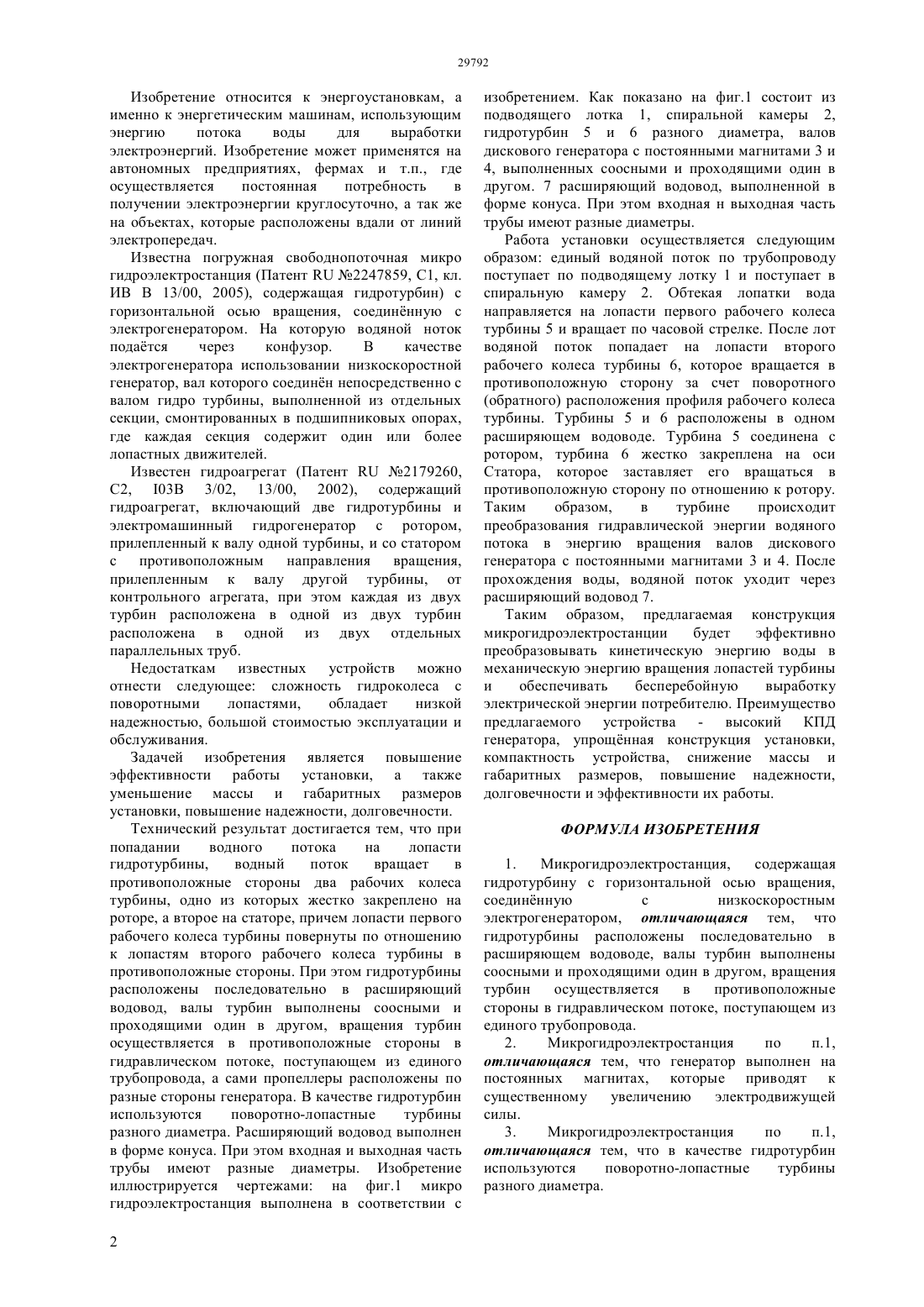

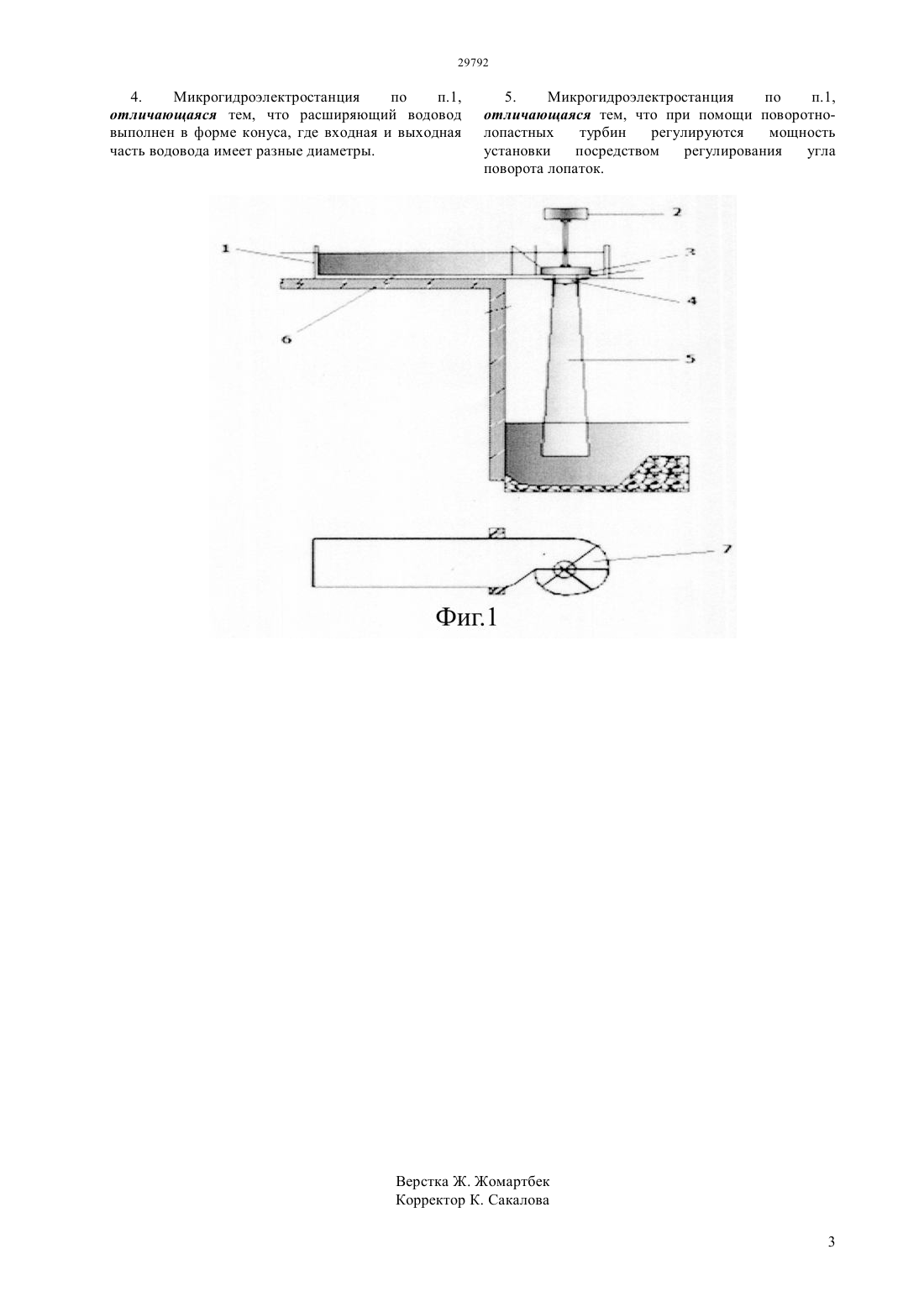

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ повернуты по отношению к лопастям второго рабочего колеса турбины в противоположные стороны,отсасывающей трубы,при этом гидротурбины расположены последовательно в расширяющий водовод, валы турбин выполнены соосными и проходящими один в другом, вращения турбин осуществляется в противоположные стороны в гидравлическом потоке, поступающем из единого трубопровода, а сами пропеллеры расположены по разные стороны генератора. В качестве гидротурбин используются поворотнолопастные турбины разного диаметра. Расширяющий водовод выполнен в форме конуса. При этом входная и выходная часть трубы имеют разные диаметры. Изобретение иллюстрируется чертежами на фиг.1 микрогидроэлектростанция выполнена в соответствии с изобретением. Как показано на фиг.1, состоит из подводящего лотка 1,спиральной камеры 2, гидротурбин 5 и 6 разного диаметра,валов дискового генератора с постоянными магнитами 3 и 4, выполненных соосными и проходящими один в другом, 7 расширяющий водовод, выполненной в форме конуса. При этом входная и выходная часть трубы имеют разные диаметры.(76) Жамалов Ажумакан Жамалович Кунелбаев Мурат Меркебекович(57) Устройство относится к энергоустановкам, а именно к энергетическим машинам, использующим энергию потока воды для выработки электроэнергии и может применятся на автономных предприятиях,фермах и т.п., где осуществляется постоянная потребность в получении электроэнергии круглосуточно, а так же на объектах, которые расположены вдали от линий электропередач. Технический результат рассматриваемого способа достигается тем, что в известном способе использования,состоящего из подводящего трубопровода, камеры, электрического дискового генератора на постоянных магнитах. При попадании водного потока на лопасти гидротурбины, водный поток вращает в противоположные стороны два рабочих колеса турбины, одно из которых жестко закреплено на роторе, а второе на статоре, причем лопасти первого рабочего колеса турбины Изобретение относится к энергоустановкам, а именно к энергетическим машинам, использующим энергию потока воды для выработки электроэнергий. Изобретение может применятся на автономных предприятиях, фермах и т.п., где осуществляется постоянная потребность в получении электроэнергии круглосуточно, а так же на объектах, которые расположены вдали от линий электропередач. Известна погружная свободнопоточная микро гидроэлектростанция (Патент 2247859, С 1, кл. ИВ В 13/00, 2005), содержащая гидротурбин) с горизонтальной осью вращения, соединнную с электрогенератором. На которую водяной ноток податся через конфузор. В качестве электрогенератора использовании низкоскоростной генератор, вал которого соединн непосредственно с валом гидро турбины, выполненной из отдельных секции, смонтированных в подшипниковых опорах,где каждая секция содержит один или более лопастных движителей. Известен гидроагрегат (Патент 2179260,С 2, 03 В 3/02, 13/00, 2002), содержащий гидроагрегат, включающий две гидротурбины и электромашинный гидрогенератор с ротором,прилепленный к валу одной турбины, и со статором с противоположным направления вращения,прилепленным к валу другой турбины, от контрольного агрегата, при этом каждая из двух турбин расположена в одной из двух турбин расположена в одной из двух отдельных параллельных труб. Недостаткам известных устройств можно отнести следующее сложность гидроколеса с поворотными лопастями,обладает низкой надежностью, большой стоимостью эксплуатации и обслуживания. Задачей изобретения является повышение эффективности работы установки, а также уменьшение массы и габаритных размеров установки, повышение надежности, долговечности. Технический результат достигается тем, что при попадании водного потока на лопасти гидротурбины,водный поток вращает в противоположные стороны два рабочих колеса турбины, одно из которых жестко закреплено на роторе, а второе на статоре, причем лопасти первого рабочего колеса турбины повернуты по отношению к лопастям второго рабочего колеса турбины в противоположные стороны. При этом гидротурбины расположены последовательно в расширяющий водовод, валы турбин выполнены соосными и проходящими один в другом, вращения турбин осуществляется в противоположные стороны в гидравлическом потоке, поступающем из единого трубопровода, а сами пропеллеры расположены по разные стороны генератора. В качестве гидротурбин используются поворотно-лопастные турбины разного диаметра. Расширяющий водовод выполнен в форме конуса. При этом входная и выходная часть трубы имеют разные диаметры. Изобретение иллюстрируется чертежами на фиг.1 микро гидроэлектростанция выполнена в соответствии с 2 изобретением. Как показано на фиг.1 состоит из подводящего лотка 1, спиральной камеры 2,гидротурбин 5 и 6 разного диаметра, валов дискового генератора с постоянными магнитами 3 и 4, выполненных соосными и проходящими один в другом. 7 расширяющий водовод, выполненной в форме конуса. При этом входная н выходная часть трубы имеют разные диаметры. Работа установки осуществляется следующим образом единый водяной поток по трубопроводу поступает по подводящему лотку 1 и поступает в спиральную камеру 2. Обтекая лопатки вода направляется на лопасти первого рабочего колеса турбины 5 и вращает по часовой стрелке. После лот водяной поток попадает на лопасти второго рабочего колеса турбины 6, которое вращается в противоположную сторону за счет поворотного(обратного) расположения профиля рабочего колеса турбины. Турбины 5 и 6 расположены в одном расширяющем водоводе. Турбина 5 соединена с ротором, турбина 6 жестко закреплена на оси Статора, которое заставляет его вращаться в противоположную сторону по отношению к ротору. Таким образом,в турбине происходит преобразования гидравлической энергии водяного потока в энергию вращения валов дискового генератора с постоянными магнитами 3 и 4. После прохождения воды, водяной поток уходит через расширяющий водовод 7. Таким образом, предлагаемая конструкция микрогидроэлектростанции будет эффективно преобразовывать кинетическую энергию воды в механическую энергию вращения лопастей турбины и обеспечивать бесперебойную выработку электрической энергии потребителю. Преимущество предлагаемого устройства - высокий КПД генератора, упрощнная конструкция установки,компактность устройства, снижение массы и габаритных размеров, повышение надежности,долговечности и эффективности их работы. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Микрогидроэлектростанция,содержащая гидротурбину с горизонтальной осью вращения,соединнную с низкоскоростным электрогенератором, отличающаяся тем, что гидротурбины расположены последовательно в расширяющем водоводе, валы турбин выполнены соосными и проходящими один в другом, вращения турбин осуществляется в противоположные стороны в гидравлическом потоке, поступающем из единого трубопровода. 2. Микрогидроэлектростанция по п.1,отличающаяся тем, что генератор выполнен на постоянных магнитах, которые приводят к существенному увеличению электродвижущей силы. 3. Микрогидроэлектростанция по п.1,отличающаяся тем, что в качестве гидротурбин используются поворотно-лопастные турбины разного диаметра. 4. Микрогидроэлектростанция по п.1,отличающаяся тем, что расширяющий водовод выполнен в форме конуса, где входная и выходная часть водовода имеет разные диаметры. 5. Микрогидроэлектростанция по п.1,отличающаяся тем, что при помощи поворотнолопастных турбин регулируются мощность установки посредством регулирования угла поворота лопаток.
