Высевающее устройство

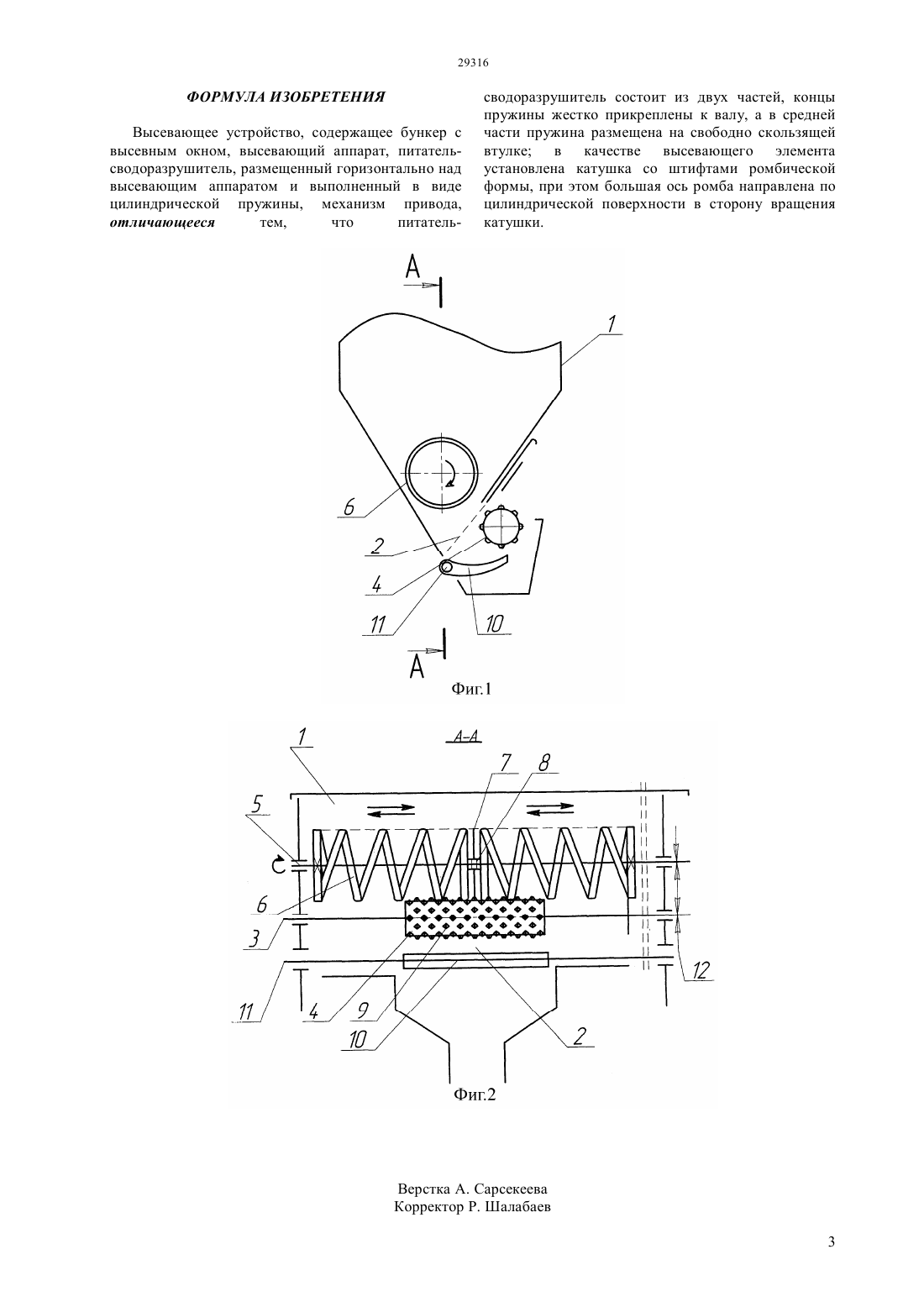

(51) 01 7/16 (2006.01) МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ равномерности высева трудносыпучих материалов,которая достигается за счет того, что в бункере 1 над высевными окнами 2 горизонтально размещен питатель-сводоразрушитель 6 в виде цилиндрической пружины, выполненной из двух частей, при этом концы пружины жестко прикреплены к валу, а в средней части она размещена на свободно скользящей втулке 7, в качестве высевающего элемента установлена катушка 4 со штифтами 9 ромбической формы, при этом большая ось ромба 9 направлена по цилиндрической поверхности в сторону вращения катушки 4, обеспечивая разрушение свода и стабильность высева минеральных удобрений. Подобное выполнение устройства способствует разрушению постоянно образующихся динамических и статических сводов, непрерывному питанию катушки трудносыпучим материалом, и как следствие,качественному обеспечению выполнения технологического процесса внесения минеральных удобрений в почву.(72) Нукешев Саяхат ОразовичЕсхожин Джадыгер ЗарлыковичРоманюк Николай НиколаевичМуращенко Владимир Иванович Исмагулова Венера Жумагалиевна(73) Акционерное общество Казахский агротехнический университет имени Сакена Сейфуллина(57) Изобретение относиться к области сельскохозяйственного машиностроения,в частности к устройствам для внесения минеральных удобрений. Технической задачей изобретения является устранение отмеченных недостатков, повышение Изобретение относится к области сельскохозяйственного машиностроения,в частности к устройствам для внесения минеральных удобрений. Известно устройство для внесения минеральных удобрений (см. Патент РФ 2179383, М.кл. А 01 С 15/16, бюл. 36, 27.12.2003), содержащее емкость с регулируемыми выгрузными окнами и высевающий аппарат, выполненный в виде установленной на валу цилиндрической пружины, с правой и левой навивкой. Внутри пружины расположены упругие ворошилки, причем направление навивки каждой ворошилки совпадает с направлением навивки,соответсвующей половины пружины, а диаметр витка ворошилки не более диаметра витка пружины. Недостатком данного устройства является сложность конструкции. Известно также высевающее устройство (см. описание изобретения к предварительному патенту РК 4879, М.кл. А 01 С 7/16, бюл. 3, 15.08.97),содержащее пружинный ворошитель, выполненный в виде цилиндрической пружины сжатия,закрепленной жестко на валу ворошителя и расположенной соосно валу ворошителя, причем направление навивки пружины выполнено противоположным направлению навивки шнеков катушек. Недостатком данного устройства является транспортирование материала в одну строну бункера, что приводит к неравномерной подаче туков к заделывающим рабочим органам. Наиболее близким техническим решением по совокупности признаков и достигаемому положительному эффекту (прототипом) является устройство для внесения минеральных удобрений(см. Патент РФ 2182756, М.кл А 01 С 15/16,бюль.8, 20.03.2004), содержащее бункер с выгрузным окном и высевающий аппарат,выполненный в виде установленной на валу пружины. В бункере над катушкой высевающего аппарата горизонтально размещены две соосно установленные цилиндрические пружины,состоящие каждая из двух равных частей, одна часть- с правой и вторая часть с левой навивкой, при этом концы пружин жестко прикреплены к цапфам,установленным с возможностью вращательного движения. Недостатком данного устройства является объемное воздействие высевающего аппарата на массу удобрения, что приводит к истиранию и измельчению гранул минеральных удобрений и как следствие к нарушению технологического процесса внесения минеральных удобрений. Технической задачей изобретения является устранение отмеченных недостатков, повышение равномерности высева трудносыпучих материалов,которая достигается за счет того, что в бункере над высевными окнами горизонтально размещен питатель-сводоразрушитель в виде цилиндрической пружины, выполненной из двух частей, при этом концы пружины жестко прикреплены к валу, а в средней части она размещена на свободно скользящей втулке, в качестве высевающего 2 элемента установлена катушка со штифтами ромбической формы, при этом большая ось ромба направлена по цилиндрической поверхности в сторону вращения катушки,обеспечивая разрушение свода и стабильность высева минеральных удобрений. Сущность технического решения поясняется чертежами, где на фиг.1- общий вид высевающего устройства, на фиг.2- разрез по А-А. Высевающее устройство содержит бункер 1, на дне которого против выпускных окон 2 на валу 3 расположена штифтовая катушка 4 и вал 5, на котором установлен питатель-сводоразрушитель 6,концы которого закреплены жестко на валу 5, а средняя часть свободно скользит по валу 5. Питатель-сводоразрушитель 6 свободно перемещается на валу 5 за счет свободно установленной втулки 7 центральной цанги 8, что дает возможность разрушить образовавшиеся своды высеваемого материала и подачи его в зону размещения высевающей катушки 4, установленной на валу 3, рабочая часть которой снабжена штифтами 9 ромбической формы, при этом ребра,образующие острый угол направлены в сторону вращения вала, обеспечивая дополнительное разрушение налипании на катушку 4 высеваемого материала и подачи его в сторону выпускного окна 2. В нижней части бункера 1 в зоне размещения высеваемой катушки 4 установлена заслонка 10 на валу 11 обеспечивая необходимый зазор и норму высева минеральных удобрений в тукопроводы (на схеме не показаны, как общеизвестные элементы). Привод осуществляется от механизма опорных колес при помощи цепной передачи 12. Устройство работает следующим образом. По мере загрузки минеральные удобрения из бункера 1 поступают на питатель - сводоразрушитель 6,который транспортирует материал на катушку 4. Питатель-сводоразрушитель 6 за счет вращательного движения и свободно установленной втулки 7 работает на растяжение и сжатие. При этом комки материала, попадая в межвитковое пространство,разрушаются. Средняя часть питателя-сводоразрушителя за счет свободного скольжения занимает необходимое рабочее положение по отношению к поступательному высеваемому материалу, а высевающая катушка 4,со штифтами 9 ромбической формы обеспечивает непрерывное дозирование удобрений или других трудносыпучих материалов и подачу их в выпускное окно 2. Доза внесения устанавливается изменением частоты вращения катушки 4 и зазора между катушкой 4 и заслонки 10. Заслонка 10 при полном открытии также позволяет провести опорожнение бункера 1. Подобное выполнение устройства способствует разрушению постоянно образующихся динамических и статических сводов, непрерывному питанию катушки трудносыпучим материалом, и как следствие,качественному обеспечению выполнения технологического процесса внесения минеральных удобрений в почву. ФОРМУЛА ИЗОБРЕТЕНИЯ Высевающее устройство, содержащее бункер с высевным окном, высевающий аппарат, питательсводоразрушитель, размещенный горизонтально над высевающим аппаратом и выполненный в виде цилиндрической пружины, механизм привода,отличающееся тем,что питатель сводоразрушитель состоит из двух частей, концы пружины жестко прикреплены к валу, а в средней части пружина размещена на свободно скользящей втулке в качестве высевающего элемента установлена катушка со штифтами ромбической формы, при этом большая ось ромба направлена по цилиндрической поверхности в сторону вращения катушки.
