Конфузорный ветродвигатель

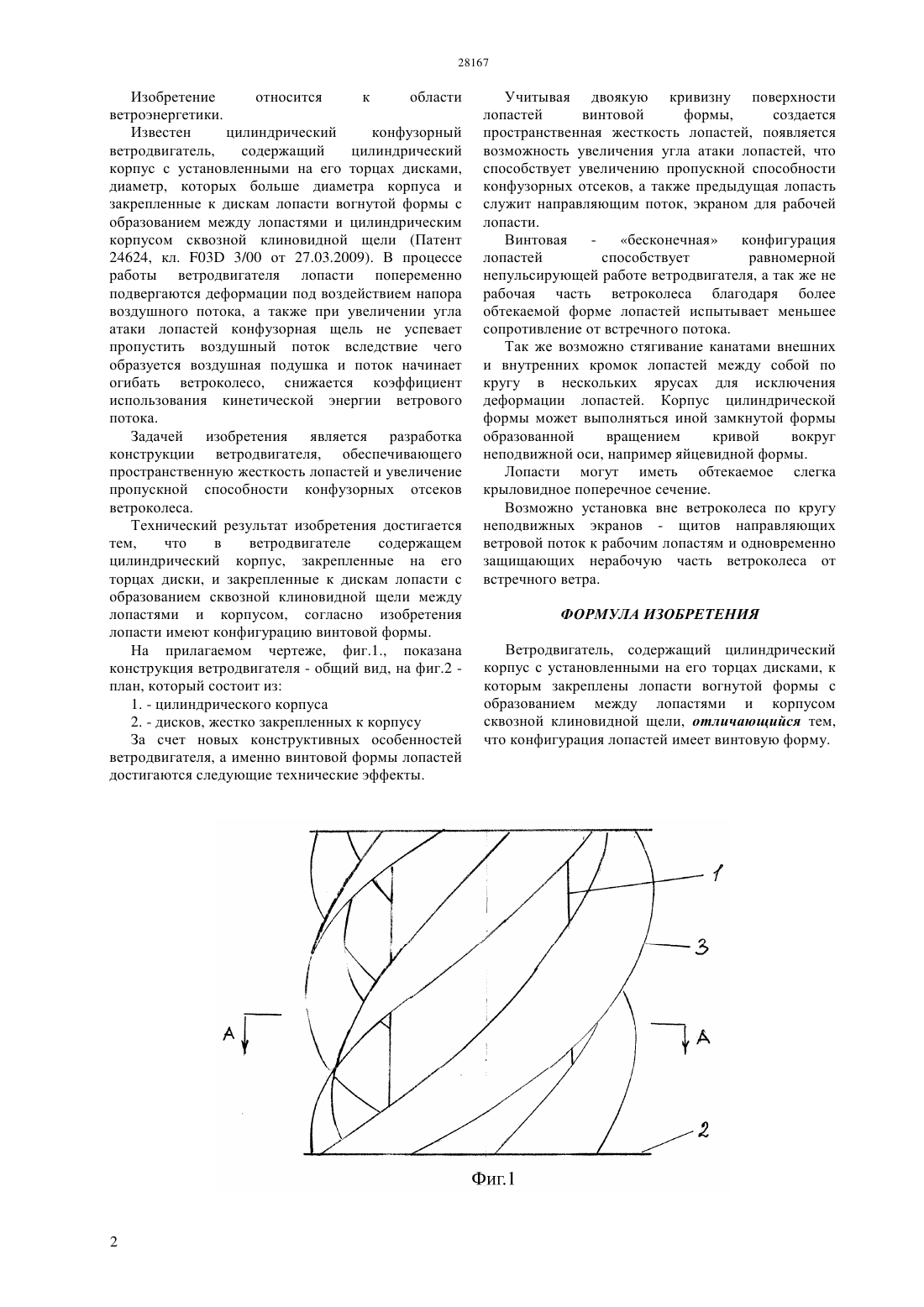

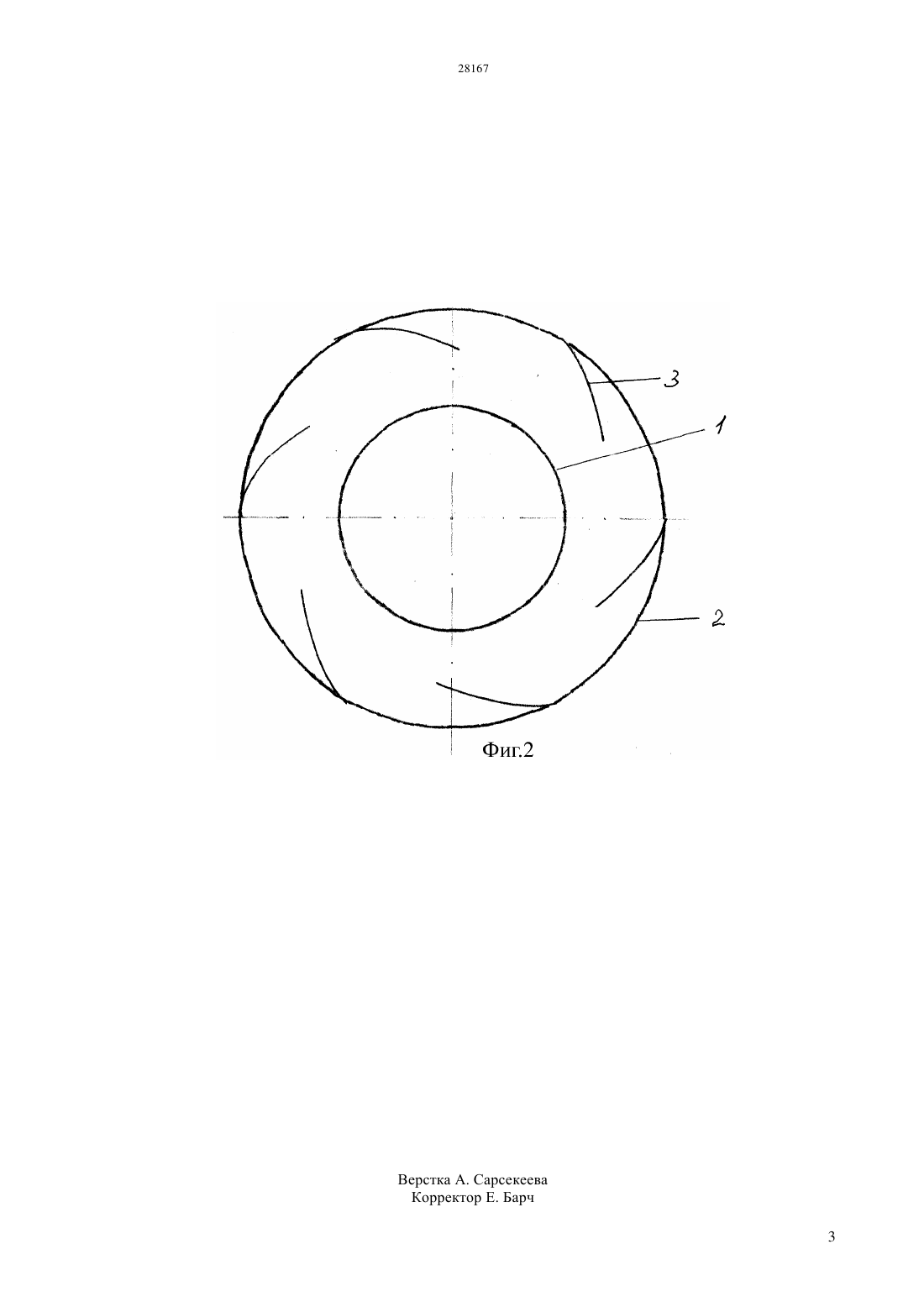

(51) 03 3/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Ветродвигатель содержит цилиндрический корпус с установленными на его торцах дисками, к которым закреплены лопасти вогнутой формы. Лопасти вогнутой формы образуют между лопастями и корпусом сквозную клиновидную щель- конфузор, а конфигурация лопастей имеет винтовую форму двоякой кривизны. Предлагаемая конструкция существенно улучшит КПД ветродвигателя и обеспечит пространственную жесткость лопастей.(72) Искендеров Аскар Кудереев Нурсерик Кадырсизович Изобретение относится к области ветроэнергетики. Известен цилиндрический конфузорный ветродвигатель,содержащий цилиндрический корпус с установленными на его торцах дисками,диаметр, которых больше диаметра корпуса и закрепленные к дискам лопасти вогнутой формы с образованием между лопастями и цилиндрическим корпусом сквозной клиновидной щели (Патент 24624, кл. 03 3/00 от 27.03.2009). В процессе работы ветродвигателя лопасти попеременно подвергаются деформации под воздействием напора воздушного потока, а также при увеличении угла атаки лопастей конфузорная щель не успевает пропустить воздушный поток вследствие чего образуется воздушная подушка и поток начинает огибать ветроколесо, снижается коэффициент использования кинетической энергии ветрового потока. Задачей изобретения является разработка конструкции ветродвигателя, обеспечивающего пространственную жесткость лопастей и увеличение пропускной способности конфузорных отсеков ветроколеса. Технический результат изобретения достигается тем,что в ветродвигателе содержащем цилиндрический корпус, закрепленные на его торцах диски, и закрепленные к дискам лопасти с образованием сквозной клиновидной щели между лопастями и корпусом, согласно изобретения лопасти имеют конфигурацию винтовой формы. На прилагаемом чертеже, фиг.1., показана конструкция ветродвигателя - общий вид, на фиг.2 план, который состоит из 1. - цилиндрического корпуса 2. - дисков, жестко закрепленных к корпусу За счет новых конструктивных особенностей ветродвигателя, а именно винтовой формы лопастей достигаются следующие технические эффекты. Учитывая двоякую кривизну поверхности лопастей винтовой формы,создается пространственная жесткость лопастей, появляется возможность увеличения угла атаки лопастей, что способствует увеличению пропускной способности конфузорных отсеков, а также предыдущая лопасть служит направляющим поток, экраном для рабочей лопасти. Винтовая бесконечная конфигурация лопастей способствует равномерной непульсирующей работе ветродвигателя, а так же не рабочая часть ветроколеса благодаря более обтекаемой форме лопастей испытывает меньшее сопротивление от встречного потока. Так же возможно стягивание канатами внешних и внутренних кромок лопастей между собой по кругу в нескольких ярусах для исключения деформации лопастей. Корпус цилиндрической формы может выполняться иной замкнутой формы образованной вращением кривой вокруг неподвижной оси, например яйцевидной формы. Лопасти могут иметь обтекаемое слегка крыловидное поперечное сечение. Возможно установка вне ветроколеса по кругу неподвижных экранов - щитов направляющих ветровой поток к рабочим лопастям и одновременно защищающих нерабочую часть ветроколеса от встречного ветра. ФОРМУЛА ИЗОБРЕТЕНИЯ Ветродвигатель, содержащий цилиндрический корпус с установленными на его торцах дисками, к которым закреплены лопасти вогнутой формы с образованием между лопастями и корпусом сквозной клиновидной щели, отличающийся тем,что конфигурация лопастей имеет винтовую форму.
