Цилиндрический конфузорный ветродвигатель

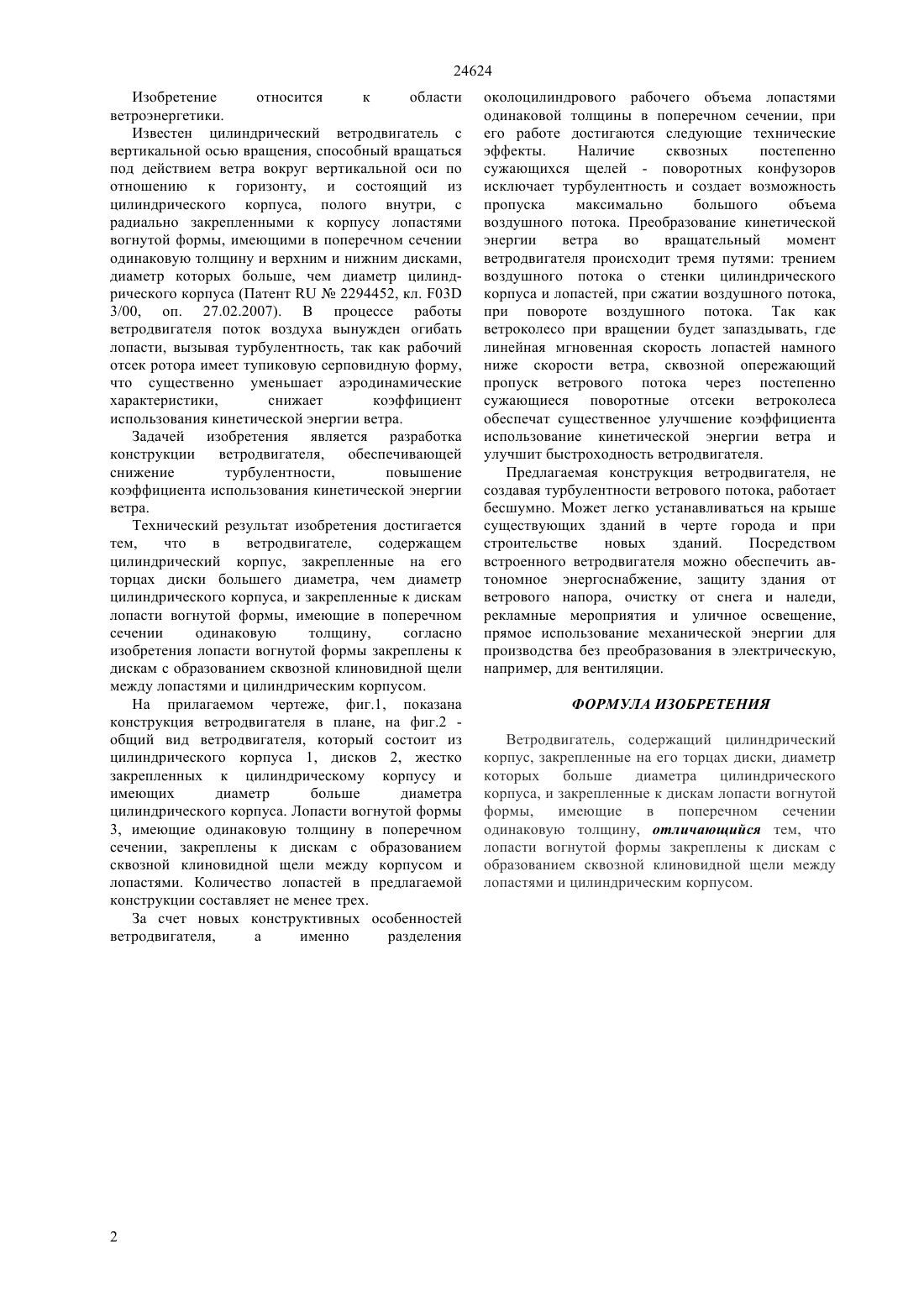

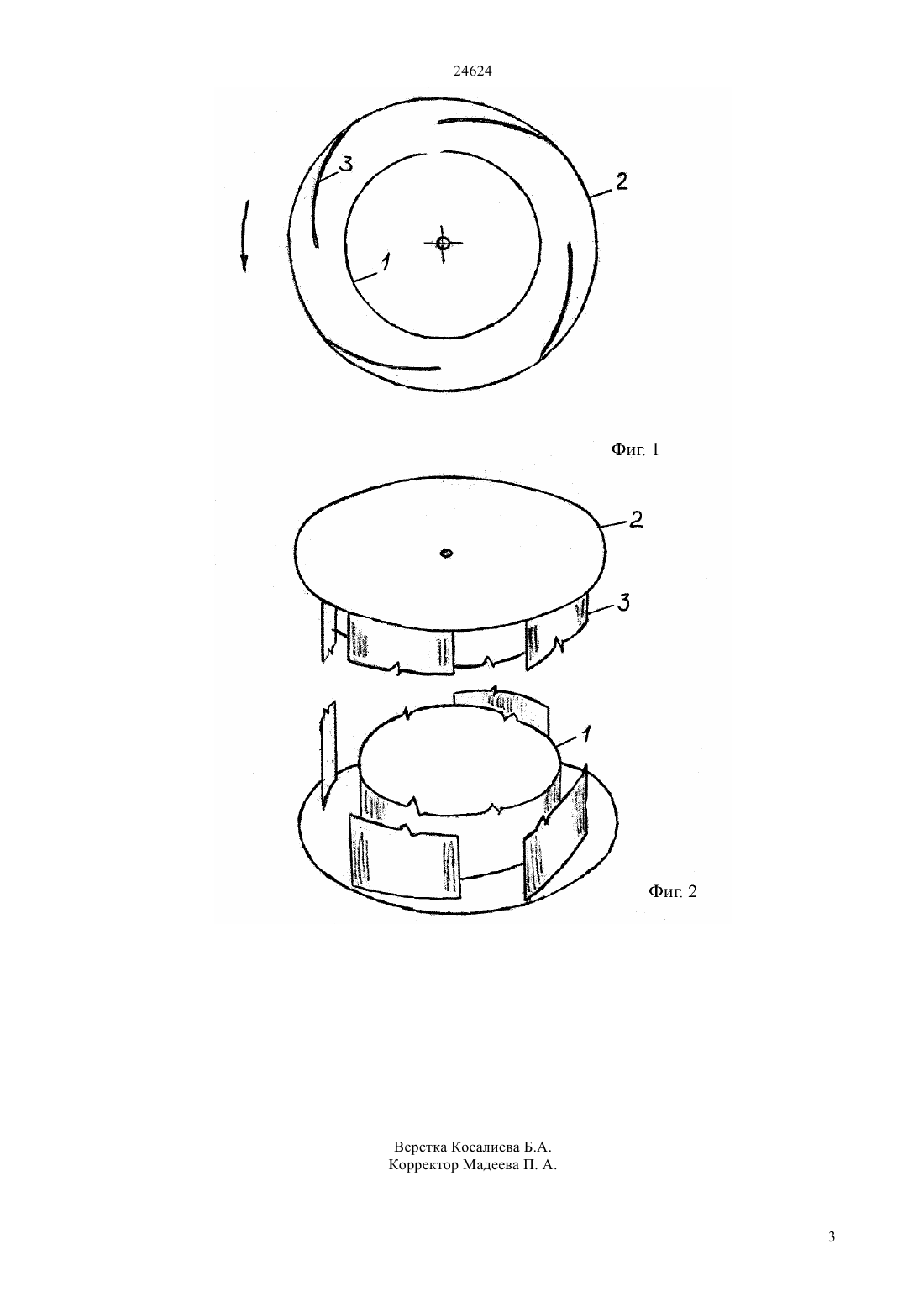

(51) 03 3/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН Ветродвигатель содержит цилиндрический корпус, закрепленные на его торцах диски большего диаметра,чем диаметр цилиндрического корпуса, и закрепленные к дискам лопасти вогнутой формы. Лопасти вогнутой формы в поперечном сечении имеют одинаковую толщину и закреплены к дискам с образованием сквозной клиновидной щели между лопастями и цилиндрическим корпусом. Предлагаемая конструкция ветродвигателя обеспечит существенное улучшение коэффициента использование кинетической энергии ветра и улучшит быстроходность ветродвигателя. Ветродвигатель может легко устанавливаться на крыше существующих зданий в черте города и при строительстве новых зданий. 24624 Изобретение относится к области ветроэнергетики. Известен цилиндрический ветродвигатель с вертикальной осью вращения, способный вращаться под действием ветра вокруг вертикальной оси по отношению к горизонту, и состоящий из цилиндрического корпуса, полого внутри, с радиально закрепленными к корпусу лопастями вогнутой формы, имеющими в поперечном сечении одинаковую толщину и верхним и нижним дисками,диаметр которых больше, чем диаметр цилиндрического корпуса (Патент 2294452, кл. 03 3/00, оп. 27.02.2007). В процессе работы ветродвигателя поток воздуха вынужден огибать лопасти, вызывая турбулентность, так как рабочий отсек ротора имеет тупиковую серповидную форму,что существенно уменьшает аэродинамические характеристики,снижает коэффициент использования кинетической энергии ветра. Задачей изобретения является разработка конструкции ветродвигателя,обеспечивающей снижение турбулентности,повышение коэффициента использования кинетической энергии ветра. Технический результат изобретения достигается тем,что в ветродвигателе,содержащем цилиндрический корпус, закрепленные на его торцах диски большего диаметра, чем диаметр цилиндрического корпуса, и закрепленные к дискам лопасти вогнутой формы, имеющие в поперечном сечении одинаковую толщину,согласно изобретения лопасти вогнутой формы закреплены к дискам с образованием сквозной клиновидной щели между лопастями и цилиндрическим корпусом. На прилагаемом чертеже, фиг.1, показана конструкция ветродвигателя в плане, на фиг.2 общий вид ветродвигателя, который состоит из цилиндрического корпуса 1, дисков 2, жестко закрепленных к цилиндрическому корпусу и имеющих диаметр больше диаметра цилиндрического корпуса. Лопасти вогнутой формы 3, имеющие одинаковую толщину в поперечном сечении, закреплены к дискам с образованием сквозной клиновидной щели между корпусом и лопастями. Количество лопастей в предлагаемой конструкции составляет не менее трех. За счет новых конструктивных особенностей ветродвигателя,а именно разделения околоцилиндрового рабочего объема лопастями одинаковой толщины в поперечном сечении, при его работе достигаются следующие технические эффекты. Наличие сквозных постепенно сужающихся щелей - поворотных конфузоров исключает турбулентность и создает возможность пропуска максимально большого объема воздушного потока. Преобразование кинетической энергии ветра во вращательный момент ветродвигателя происходит тремя путями трением воздушного потока о стенки цилиндрического корпуса и лопастей, при сжатии воздушного потока,при повороте воздушного потока. Так как ветроколесо при вращении будет запаздывать, где линейная мгновенная скорость лопастей намного ниже скорости ветра, сквозной опережающий пропуск ветрового потока через постепенно сужающиеся поворотные отсеки ветроколеса обеспечат существенное улучшение коэффициента использование кинетической энергии ветра и улучшит быстроходность ветродвигателя. Предлагаемая конструкция ветродвигателя, не создавая турбулентности ветрового потока, работает бесшумно. Может легко устанавливаться на крыше существующих зданий в черте города и при строительстве новых зданий. Посредством встроенного ветродвигателя можно обеспечить автономное энергоснабжение, защиту здания от ветрового напора, очистку от снега и наледи,рекламные мероприятия и уличное освещение,прямое использование механической энергии для производства без преобразования в электрическую,например, для вентиляции. ФОРМУЛА ИЗОБРЕТЕНИЯ Ветродвигатель, содержащий цилиндрический корпус, закрепленные на его торцах диски, диаметр которых больше диаметра цилиндрического корпуса, и закрепленные к дискам лопасти вогнутой формы,имеющие в поперечном сечении одинаковую толщину, отличающийся тем, что лопасти вогнутой формы закреплены к дискам с образованием сквозной клиновидной щели между лопастями и цилиндрическим корпусом.
