Гидравлический двигатель Альменова

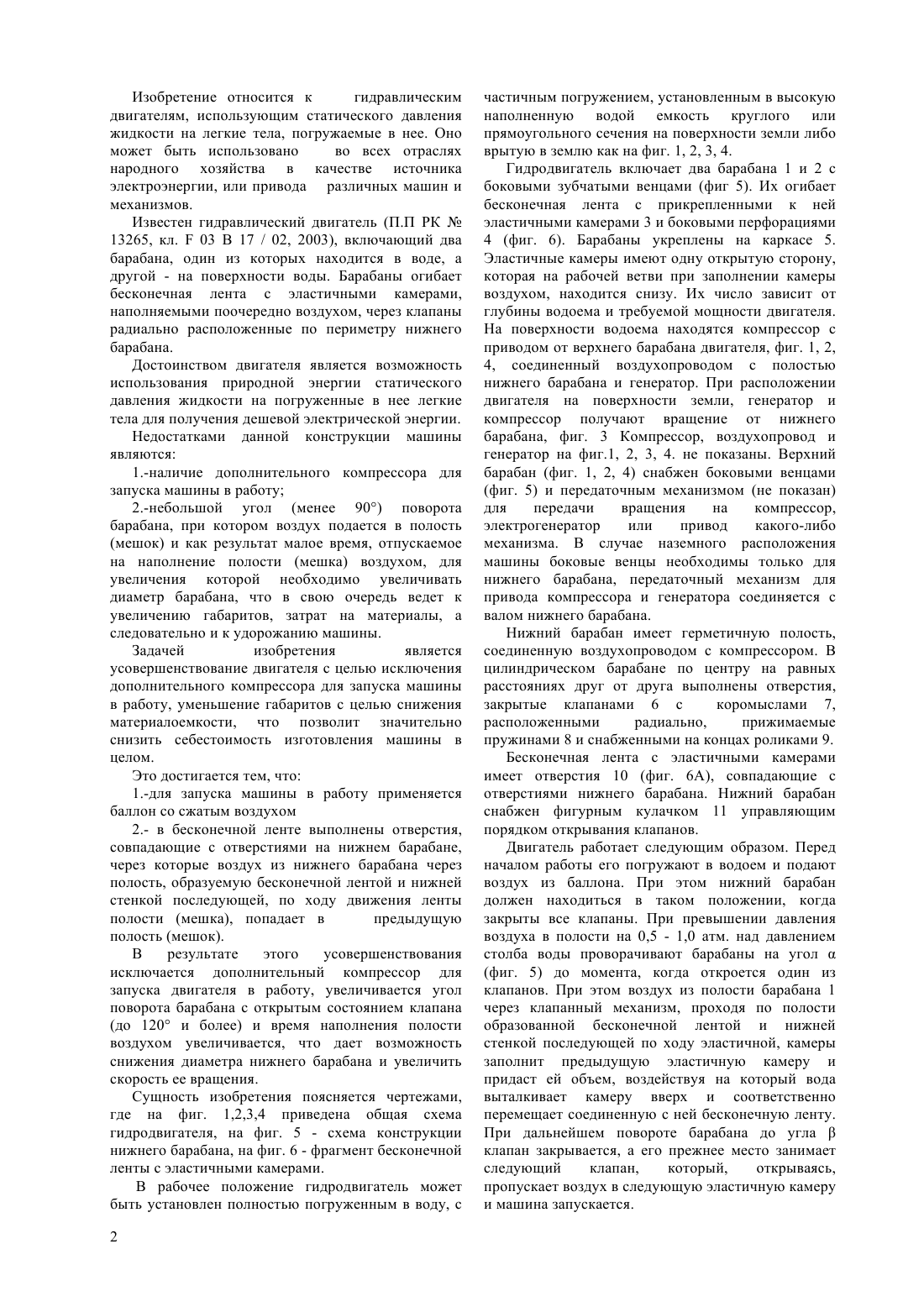

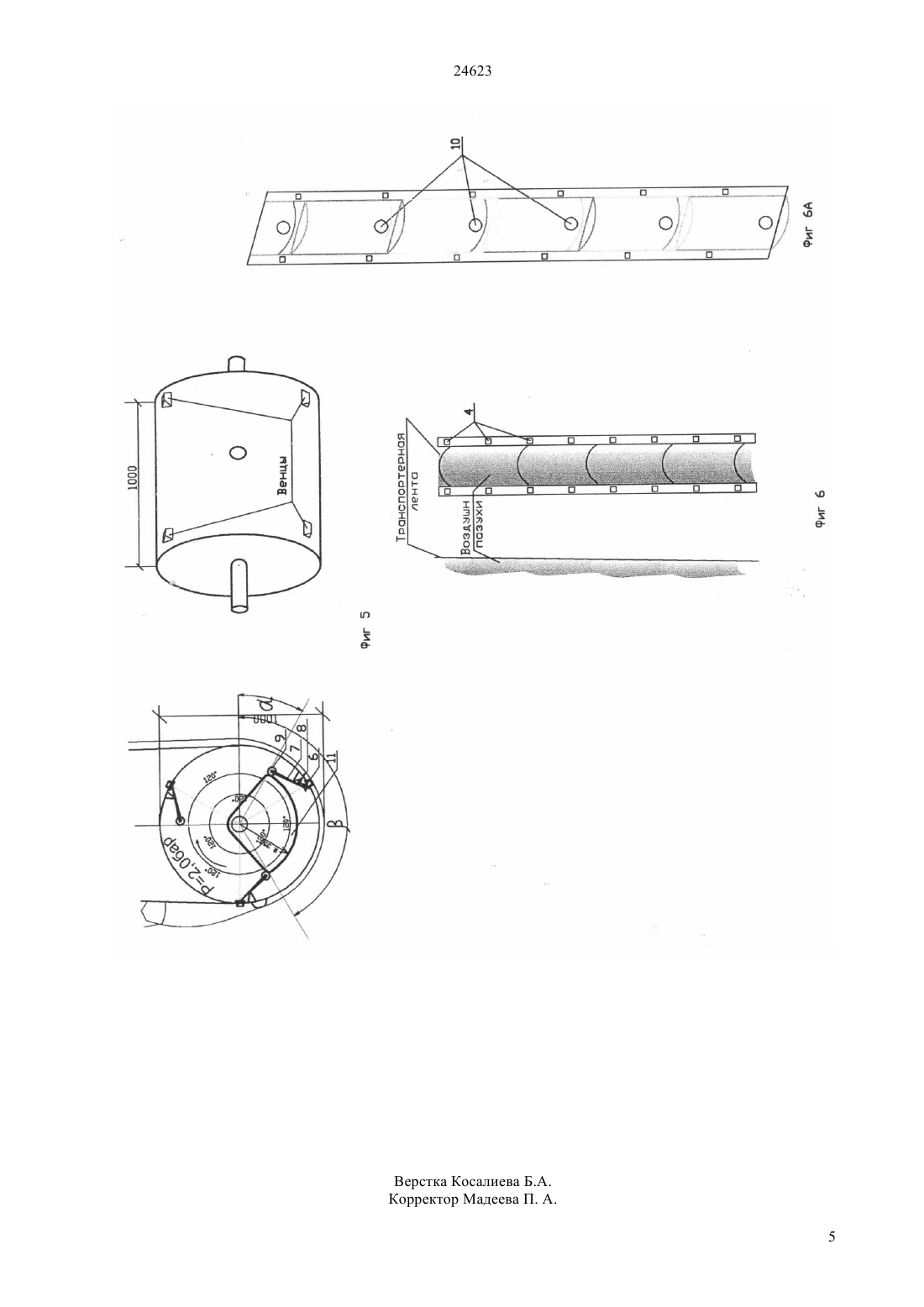

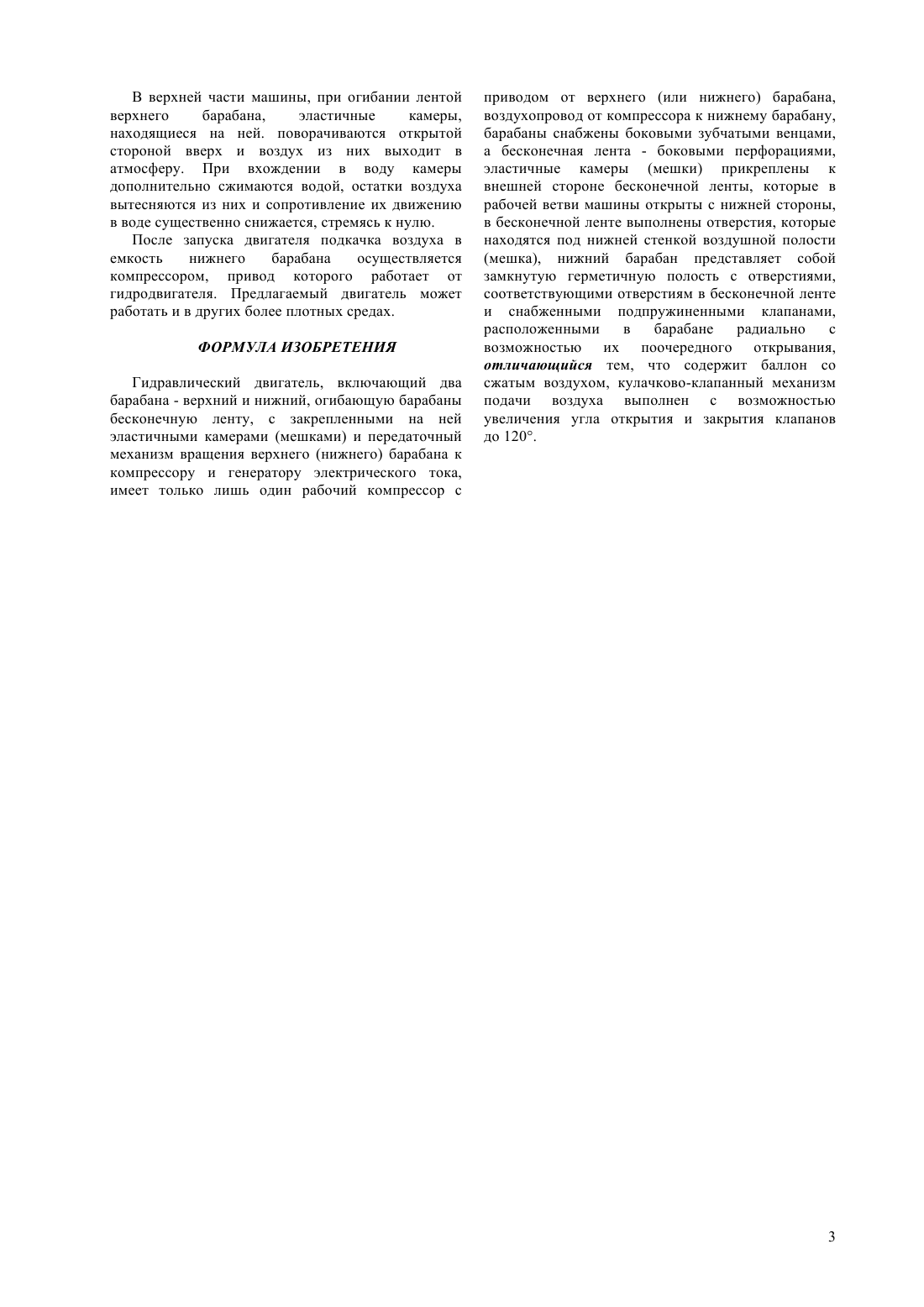

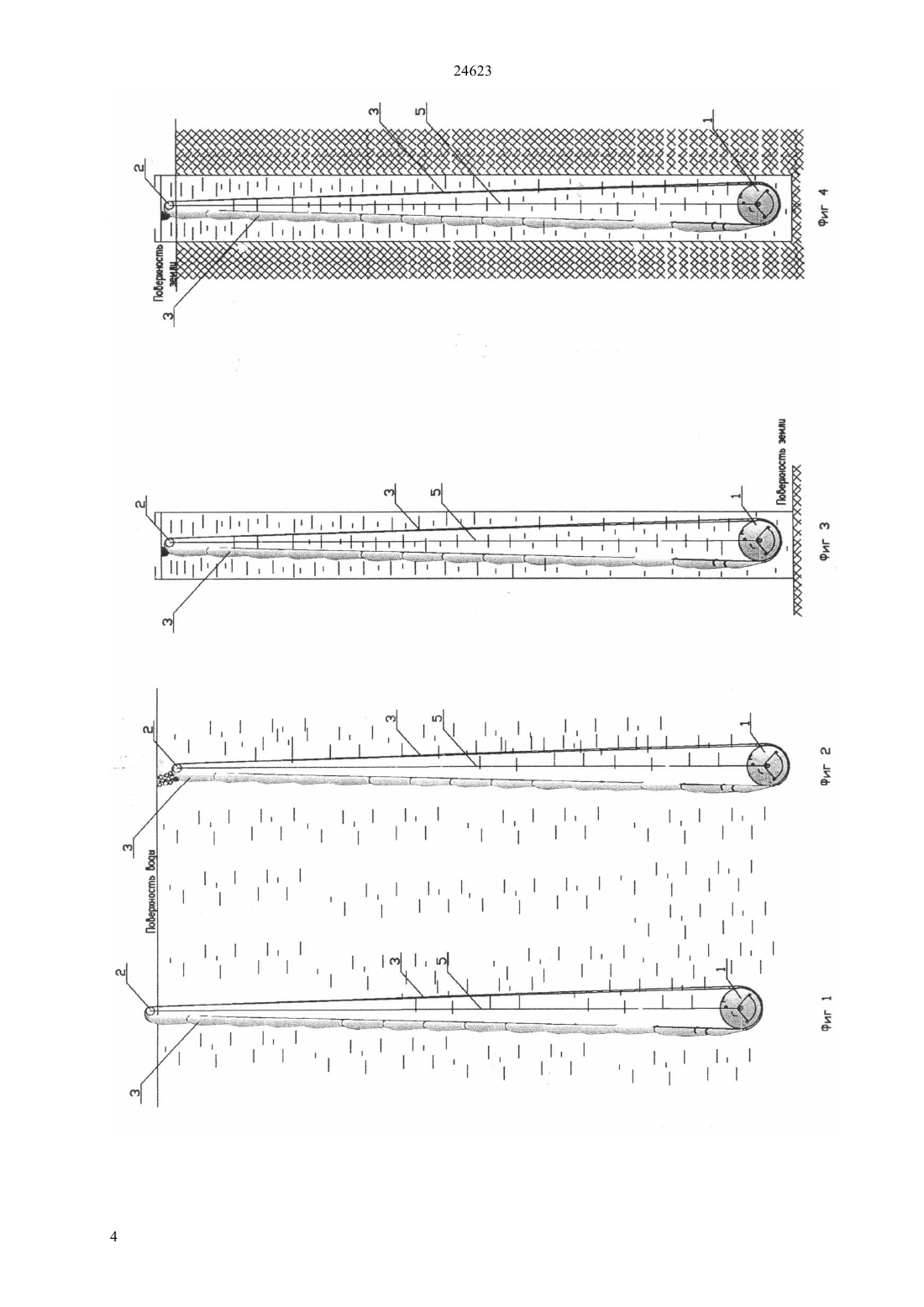

(51) 03 9/00 (2010.01) 03 17/04 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ с закрепленными на ней эластичными камерами и передаточный механизм вращения верхнего(нижнего) барабана, имеет компрессор с приводом от верхнего (нижнего) барабана, воздухопровод от компрессора к нижнему барабану. Барабаны снабжены боковыми зубчатыми венцами, а бесконечная лента - боковыми перфорациями,эластичные камеры прикреплены к внешней стороне бесконечной ленты и открыты с одной стороны,которая при заполнении камеры воздухом находится снизу. В бесконечной ленте выполнены отверстия,совпадающие с отверстиями на нижнем барабане через которые воздух из нижнего барабана через полость, образуемую бесконечной лентой и нижней стенкой последующей по ходу движения ленты полости (мешка) попадает в предыдущую полость(мешок). Нижний барабан имеет герметичную полость с отверстиями,соответствующими отверстиям в бесконечной ленте и снабженными подпружиненными клапанами, расположенными в барабане радиально с возможностью поочередного открывания.(76) Альменов Бахитжан Омарович Альменов Хайдар Бахитжанович Альменов Берик Бахитжанович(56) Предварительный патент РК 13265, кл. 03 17/02, 15.07.2003(57) Изобретение относится к гидравлическим двигателям, использующим энергию статического давления жидкости на легкие тела, погружаемые в нее. Оно может быть использовано во всех отраслях народного хозяйства в качестве источника электроэнергии, или привода различных машин и механизмов. Техническим результатом изобретения является упрощение конструкции гидродвигателя и повышение его выходной мощности. Это достигается тем, что гидравлический двигатель, включающий два барабана - верхний и нижний, огибающую барабаны бесконечную ленту, Изобретение относится к гидравлическим двигателям, использующим статического давления жидкости на легкие тела, погружаемые в нее. Оно может быть использовано во всех отраслях народного хозяйства в качестве источника электроэнергии, или привода различных машин и механизмов. Известен гидравлический двигатель (П.П РК 13265, кл.03 В 17 / 02, 2003), включающий два барабана, один из которых находится в воде, а другой - на поверхности воды. Барабаны огибает бесконечная лента с эластичными камерами,наполняемыми поочередно воздухом, через клапаны радиально расположенные по периметру нижнего барабана. Достоинством двигателя является возможность использования природной энергии статического давления жидкости на погруженные в нее легкие тела для получения дешевой электрической энергии. Недостатками данной конструкции машины являются 1.-наличие дополнительного компрессора для запуска машины в работу 2.-небольшой угол (менее 90) поворота барабана, при котором воздух подается в полость(мешок) и как результат малое время, отпускаемое на наполнение полости (мешка) воздухом, для увеличения которой необходимо увеличивать диаметр барабана, что в свою очередь ведет к увеличению габаритов, затрат на материалы, а следовательно и к удорожанию машины. Задачей изобретения является усовершенствование двигателя с целью исключения дополнительного компрессора для запуска машины в работу, уменьшение габаритов с целью снижения материалоемкости, что позволит значительно снизить себестоимость изготовления машины в целом. Это достигается тем, что 1.-для запуска машины в работу применяется баллон со сжатым воздухом 2.- в бесконечной ленте выполнены отверстия,совпадающие с отверстиями на нижнем барабане,через которые воздух из нижнего барабана через полость, образуемую бесконечной лентой и нижней стенкой последующей, по ходу движения ленты полости (мешка), попадает в предыдущую полость (мешок). В результате этого усовершенствования исключается дополнительный компрессор для запуска двигателя в работу, увеличивается угол поворота барабана с открытым состоянием клапана(до 120 и более) и время наполнения полости воздухом увеличивается, что дает возможность снижения диаметра нижнего барабана и увеличить скорость ее вращения. Сущность изобретения поясняется чертежами,где на фиг. 1,2,3,4 приведена общая схема гидродвигателя, на фиг. 5 - схема конструкции нижнего барабана, на фиг. 6 - фрагмент бесконечной ленты с эластичными камерами. В рабочее положение гидродвигатель может быть установлен полностью погруженным в воду, с 2 частичным погружением, установленным в высокую наполненную водой емкость круглого или прямоугольного сечения на поверхности земли либо врытую в землю как на фиг. 1, 2, 3, 4. Гидродвигатель включает два барабана 1 и 2 с боковыми зубчатыми венцами (фиг 5). Их огибает бесконечная лента с прикрепленными к ней эластичными камерами 3 и боковыми перфорациями 4 (фиг. 6). Барабаны укреплены на каркасе 5. Эластичные камеры имеют одну открытую сторону,которая на рабочей ветви при заполнении камеры воздухом, находится снизу. Их число зависит от глубины водоема и требуемой мощности двигателя. На поверхности водоема находятся компрессор с приводом от верхнего барабана двигателя, фиг. 1, 2,4, соединенный воздухопроводом с полостью нижнего барабана и генератор. При расположении двигателя на поверхности земли, генератор и компрессор получают вращение от нижнего барабана, фиг. 3 Компрессор, воздухопровод и генератор на фиг.1, 2, 3, 4. не показаны. Верхний барабан (фиг. 1, 2, 4) снабжен боковыми венцами(фиг. 5) и передаточным механизмом (не показан) для передачи вращения на компрессор,электрогенератор или привод какого-либо механизма. В случае наземного расположения машины боковые венцы необходимы только для нижнего барабана, передаточный механизм для привода компрессора и генератора соединяется с валом нижнего барабана. Нижний барабан имеет герметичную полость,соединенную воздухопроводом с компрессором. В цилиндрическом барабане по центру на равных расстояниях друг от друга выполнены отверстия,закрытые клапанами 6 с коромыслами 7,расположенными радиально,прижимаемые пружинами 8 и снабженными на концах роликами 9. Бесконечная лента с эластичными камерами имеет отверстия 10 (фиг. 6 А), совпадающие с отверстиями нижнего барабана. Нижний барабан снабжен фигурным кулачком 11 управляющим порядком открывания клапанов. Двигатель работает следующим образом. Перед началом работы его погружают в водоем и подают воздух из баллона. При этом нижний барабан должен находиться в таком положении, когда закрыты все клапаны. При превышении давления воздуха в полости на 0,5 - 1,0 атм. над давлением столба воды проворачивают барабаны на угол(фиг. 5) до момента, когда откроется один из клапанов. При этом воздух из полости барабана 1 через клапанный механизм, проходя по полости образованной бесконечной лентой и нижней стенкой последующей по ходу эластичной, камеры заполнит предыдущую эластичную камеру и придаст ей объем, воздействуя на который вода выталкивает камеру вверх и соответственно перемещает соединенную с ней бесконечную ленту. При дальнейшем повороте барабана до углаклапан закрывается, а его прежнее место занимает следующий клапан,который,открываясь,пропускает воздух в следующую эластичную камеру и машина запускается. В верхней части машины, при огибании лентой верхнего барабана,эластичные камеры,находящиеся на ней. поворачиваются открытой стороной вверх и воздух из них выходит в атмосферу. При вхождении в воду камеры дополнительно сжимаются водой, остатки воздуха вытесняются из них и сопротивление их движению в воде существенно снижается, стремясь к нулю. После запуска двигателя подкачка воздуха в емкость нижнего барабана осуществляется компрессором, привод которого работает от гидродвигателя. Предлагаемый двигатель может работать и в других более плотных средах. ФОРМУЛА ИЗОБРЕТЕНИЯ Гидравлический двигатель, включающий два барабана - верхний и нижний, огибающую барабаны бесконечную ленту, с закрепленными на ней эластичными камерами (мешками) и передаточный механизм вращения верхнего (нижнего) барабана к компрессору и генератору электрического тока,имеет только лишь один рабочий компрессор с приводом от верхнего (или нижнего) барабана,воздухопровод от компрессора к нижнему барабану,барабаны снабжены боковыми зубчатыми венцами,а бесконечная лента - боковыми перфорациями,эластичные камеры (мешки) прикреплены к внешней стороне бесконечной ленты, которые в рабочей ветви машины открыты с нижней стороны,в бесконечной ленте выполнены отверстия, которые находятся под нижней стенкой воздушной полости(мешка), нижний барабан представляет собой замкнутую герметичную полость с отверстиями,соответствующими отверстиям в бесконечной ленте и снабженными подпружиненными клапанами,расположенными в барабане радиально с возможностью их поочередного открывания,отличающийся тем, что содержит баллон со сжатым воздухом, кулачково-клапанный механизм подачи воздуха выполнен с возможностью увеличения угла открытия и закрытия клапанов до 120.
