Промышленная поточная центрифуга

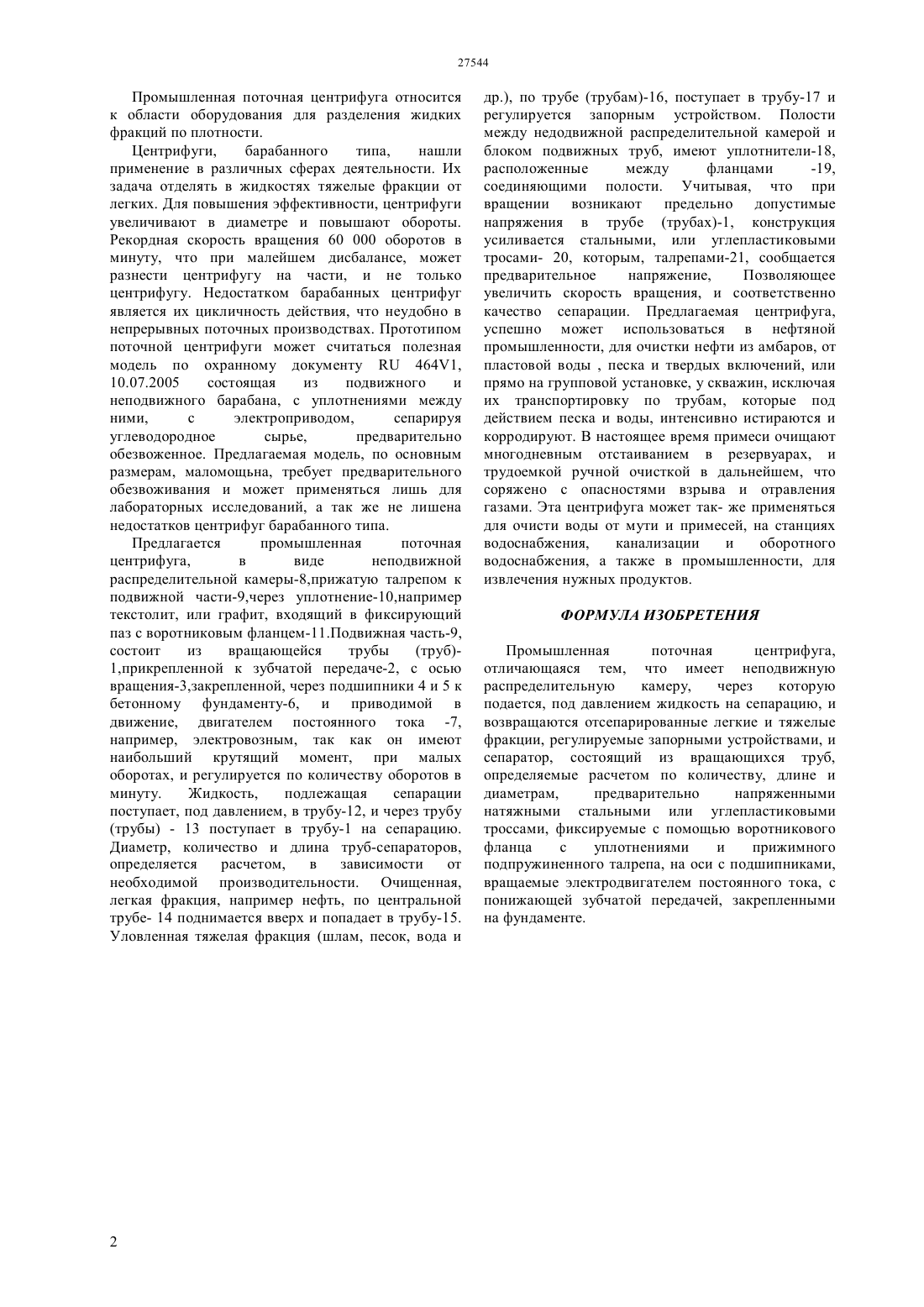

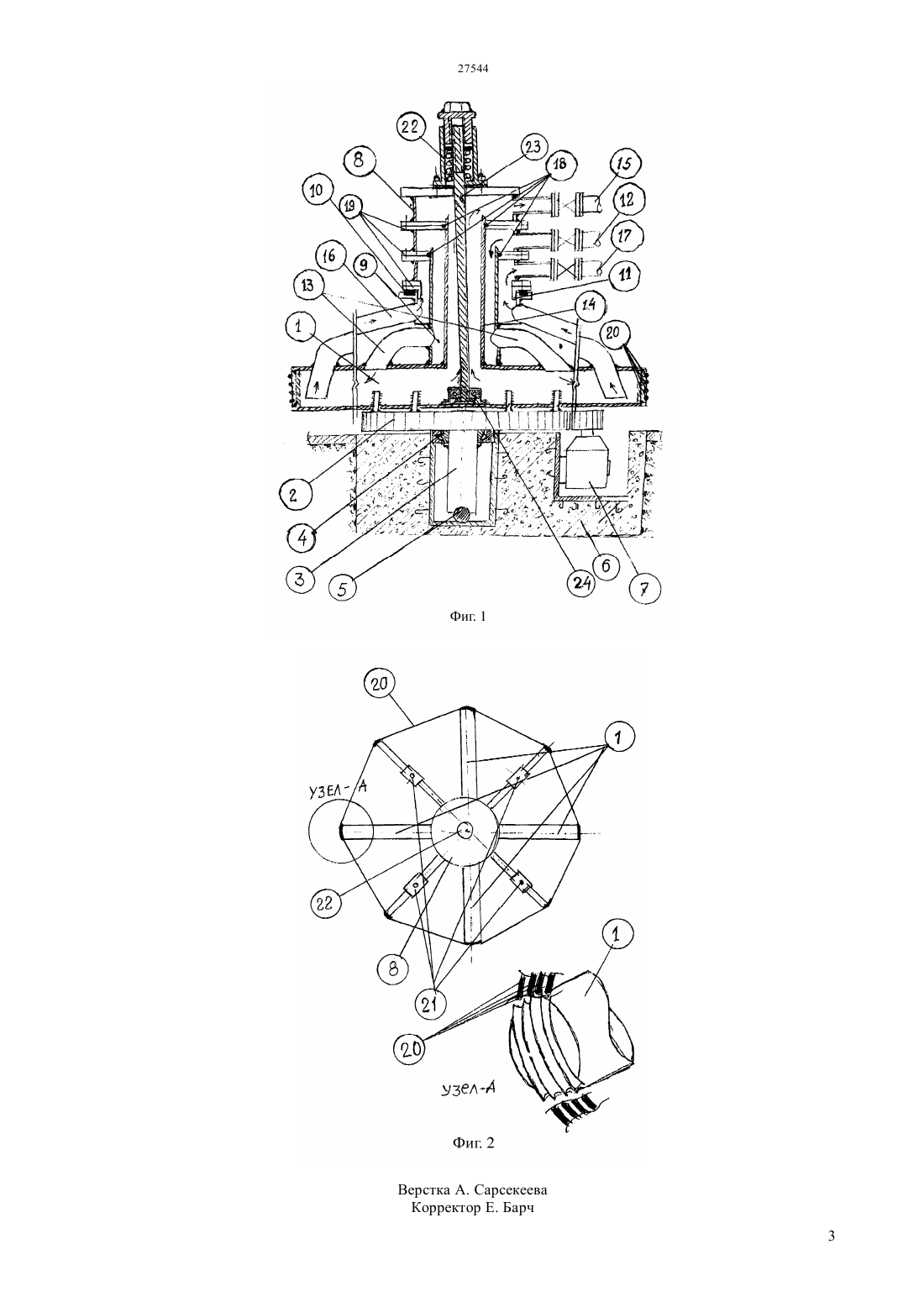

(51) 04 5/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ 2010/1332.1 28.10.2010 15.10.2013, бюл. 10 Сусанов Юрий Асланович 46444 1, 10.07.2005514637, 25.05.19761555341 А 1, 07.04.19902003086639 А 2, 23.10.20032008137548 А 1, 13.11.2008(57) Промышленная поточная центрифуга,предназначенная для сепарации жидких продуктов,работающая непрерывно, на потоке, состоит из неподвижной распределительной камеры, куда по трубопроводу подается жидкость для сепарации,например нефть, добытая на промысле и возвращается очищенный продукт (нефть), шлам и вода, раздельно, и вращающиеся трубы, (труб), где за счет центробежной силы при вращении с помощью электродвигателя постоянного тока, с понижающей зубчатой передачи, происходит разделение на фракции. Для фиксации и герметизации между подвижной и неподвижной частями, имеются воротниковый фланец с уплотнением, прижимаемый талрепом. В отличии от традициионых барабанных центрифуг, работающих циклично, в предложенной трубчатой центрифуге,разделение происходит непрерывно, на потоке. В зависимости от объемов переработки, которые могут достигать 5-10 тысяч тонн в сутки, расчетом определяется диаметр, длина и количество труб. Для повышения прочности,трубам придают предварительное напряжениестальными или углепластиковыми кольцевыми троссами,натягиваемыми талрепами. Данная центрифуга может успешно применяться в нефтедобывающей промышленности, для очистки нефти непостедственно на сборном пункте системе водоснабжения,канализации,оборотного водоснабжения и для извлечения полезных продуктов. Промышленная поточная центрифуга относится к области оборудования для разделения жидких фракций по плотности. Центрифуги,барабанного типа,нашли применение в различных сферах деятельности. Их задача отделять в жидкостях тяжелые фракции от легких. Для повышения эффективности, центрифуги увеличивают в диаметре и повышают обороты. Рекордная скорость вращения 60 000 оборотов в минуту, что при малейшем дисбалансе, может разнести центрифугу на части, и не только центрифугу. Недостатком барабанных центрифуг является их цикличность действия, что неудобно в непрерывных поточных производствах. Прототипом поточной центрифуги может считаться полезная модель по охранному документу 4641,10.07.2005 состоящая из подвижного и неподвижного барабана, с уплотнениями между ними,с электроприводом,сепарируя углеводородное сырье,предварительно обезвоженное. Предлагаемая модель, по основным размерам, маломощьна, требует предварительного обезвоживания и может применяться лишь для лабораторных исследований, а так же не лишена недостатков центрифуг барабанного типа. Предлагается промышленная поточная центрифуга,в виде неподвижной распределительной камеры-8,прижатую талрепом к подвижной части-9,через уплотнение-10,например текстолит, или графит, входящий в фиксирующий паз с воротниковым фланцем-11.Подвижная часть-9,состоит из вращающейся трубы(труб)1,прикрепленной к зубчатой передаче-2, с осью вращения-3,закрепленной, через подшипники 4 и 5 к бетонному фундаменту-6, и приводимой в движение, двигателем постоянного тока -7,например, электровозным, так как он имеют наибольший крутящий момент, при малых оборотах, и регулируется по количеству оборотов в минуту. Жидкость,подлежащая сепарации поступает, под давлением, в трубу-12, и через трубу(трубы) - 13 поступает в трубу-1 на сепарацию. Диаметр, количество и длина труб-сепараторов,определяется расчетом,в зависимости от необходимой производительности. Очищенная,легкая фракция, например нефть, по центральной трубе- 14 поднимается вверх и попадает в трубу-15. Уловленная тяжелая фракция (шлам, песок, вода и др.), по трубе (трубам)-16, поступает в трубу-17 и регулируется запорным устройством. Полости между недодвижной распределительной камерой и блоком подвижных труб, имеют уплотнители-18,расположенные между фланцами-19,соединяющими полости. Учитывая, что при вращении возникают предельно допустимые напряжения в трубе (трубах)-1, конструкция усиливается стальными, или углепластиковыми тросами- 20, которым, талрепами-21, сообщается предварительное напряжение,Позволяющее увеличить скорость вращения, и соответственно качество сепарации. Предлагаемая центрифуга,успешно может использоваться в нефтяной промышленности, для очистки нефти из амбаров, от пластовой воды , песка и твердых включений, или прямо на групповой установке, у скважин, исключая их транспортировку по трубам, которые под действием песка и воды, интенсивно истираются и корродируют. В настоящее время примеси очищают многодневным отстаиванием в резервуарах, и трудоемкой ручной очисткой в дальнейшем, что соряжено с опасностями взрыва и отравления газами. Эта центрифуга может так- же применяться для очисти воды от мути и примесей, на станциях водоснабжения,канализации и оборотного водоснабжения, а также в промышленности, для извлечения нужных продуктов. ФОРМУЛА ИЗОБРЕТЕНИЯ Промышленная поточная центрифуга,отличающаяся тем, что имеет неподвижную распределительную камеру,через которую подается, под давлением жидкость на сепарацию, и возвращаются отсепарированные легкие и тяжелые фракции, регулируемые запорными устройствами, и сепаратор, состоящий из вращающихся труб,определяемые расчетом по количеству, длине и диаметрам,предварительно напряженными натяжными стальными или углепластиковыми троссами, фиксируемые с помощью воротникового фланца с уплотнениями и прижимного подпружиненного талрепа, на оси с подшипниками,вращаемые электродвигателем постоянного тока, с понижающей зубчатой передачей, закрепленными на фундаменте.
