Способ регулирования мощности машинных агрегатов компрессорных станций магистральных газонефтепроводов и электростанций с парогазотурбинным приводом

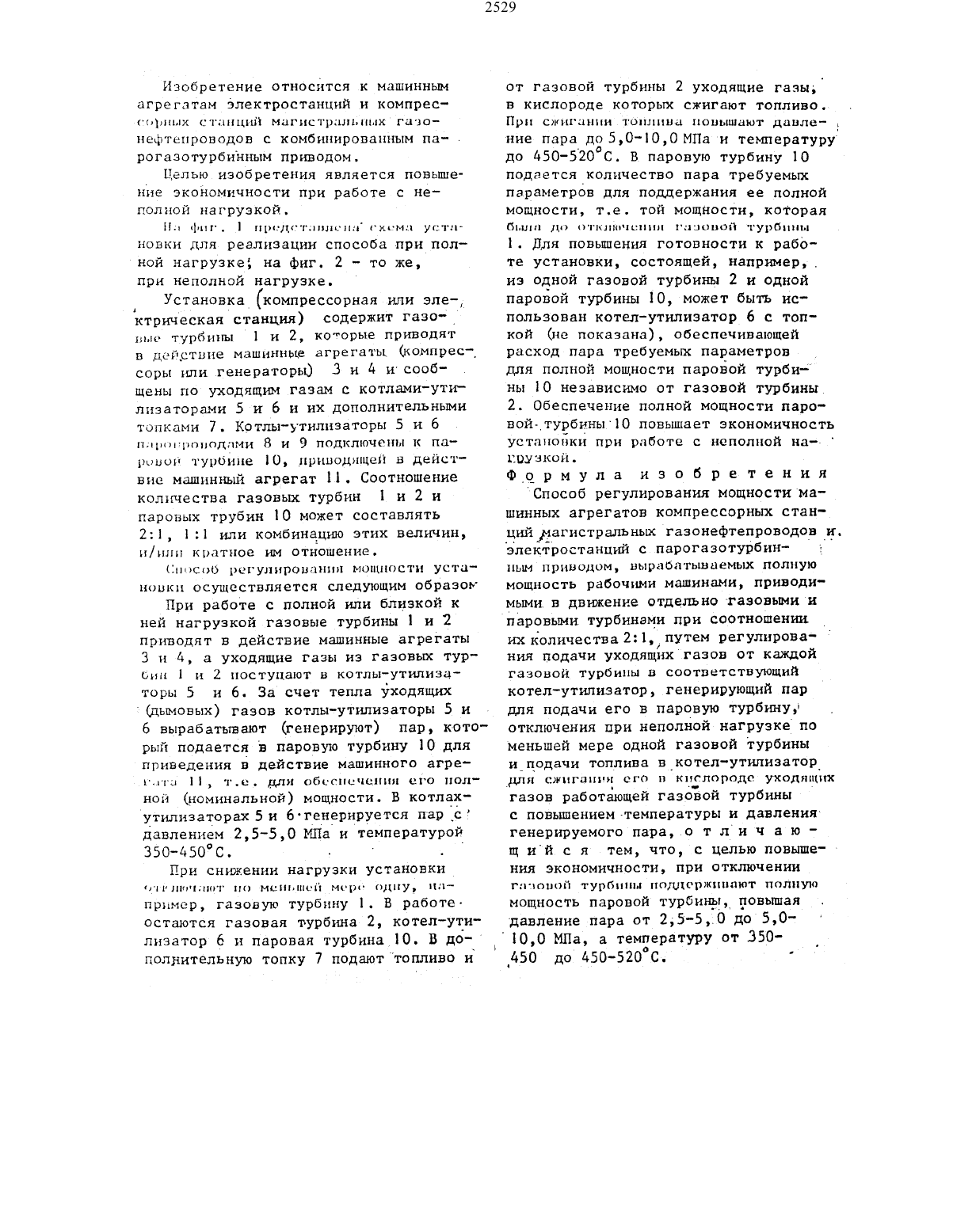

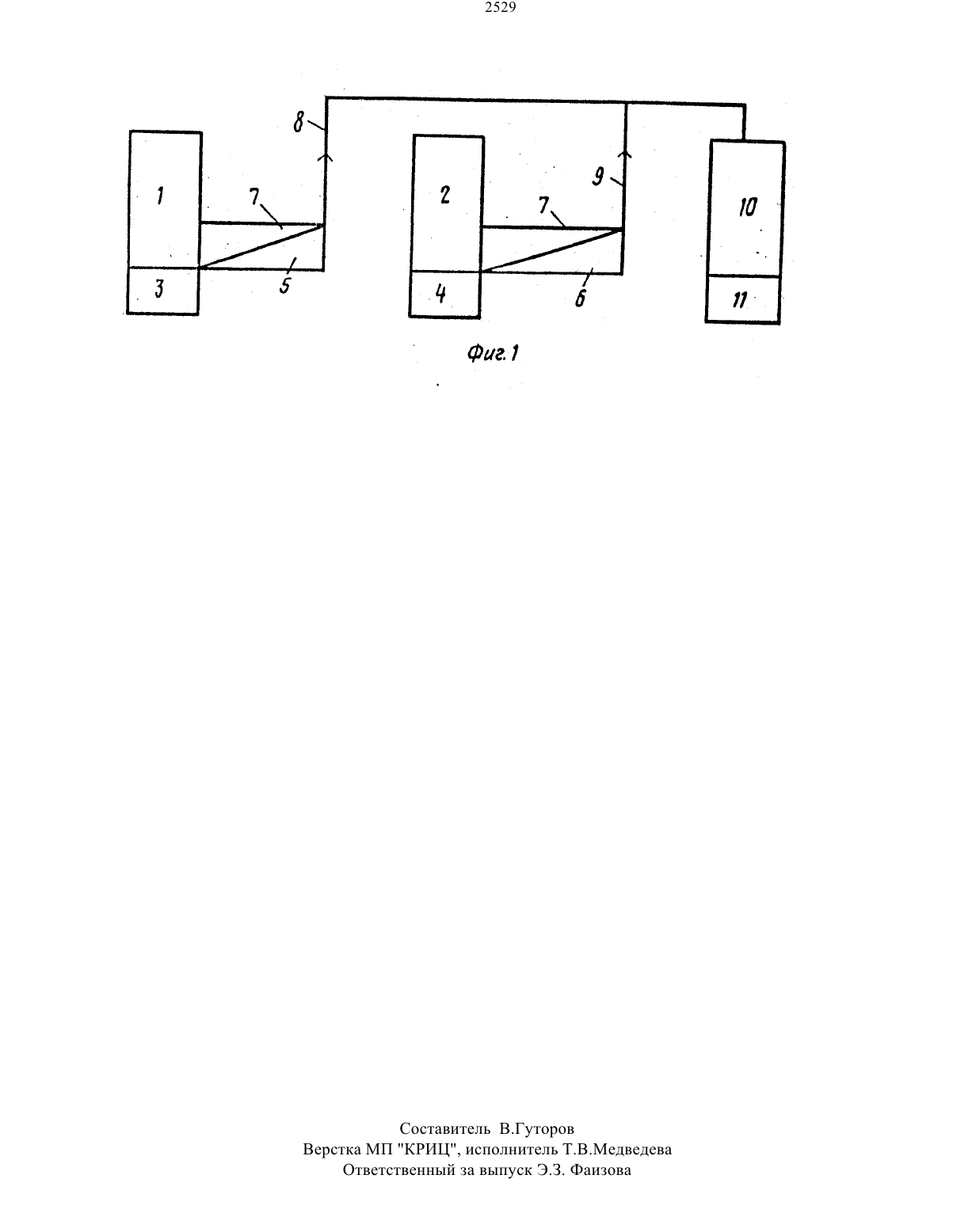

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(72) Золтан Вадаш Бела Готфрид Венцель Золтан Бепчак н Геза64) СПОСОБ РЕГУЛИРОВАНИЯ МОЩНОСТИ МАШИННЫХ АГРЕГАТОВ КОМПРЕССОРНЫ СТАНЦИЙ МАГИСТРАЛЬНЫХ ГАЗОНЕФТЕП 0 ВОДОВ И ЭЛЕКТРОСТАНЩШ С ПАР 0 ГА 3 ОТУРБИННЫМ ПРНВОДОМ(57) Изобретениепоэволяет повысить экономичность при работе с неполной(компрессоры или генераторы) 3 И 4 н сообщены по уходнщигазам с кот ламиутнлизатора ШУ) 5 и 6 и их дополнительными толками 7. КУ 5 и 6 по пару подключены к паровой турбине СИЗ 10. Соотношение количествасоставлять 21, 11 или комбинацию этих величин, и/или кратное им отнов ПТ 10. При снижениинагрузки ус ТЭНОВКИ ОТКЛЮЧДЮТ ПО МЕНЬШЕЙ мере одну ГТ, например ГТ 1, и в дополнительную топку 7 КУ 6 подают топливо и уходящие гаэыот ГТ 2. Присжнгании топлива повышают давление пара до 5,О 100 МПа и температуру до 450520 С. Парсутакин параметрамиподается в ПТ 10 Ь количестве, требуемом дляподдержання полной мощно сти, т.етой мощности, которая была до откпчения ГТ 1. Обеспечение полной мощности ПТ 10 повышает экономичность при работе с неполной нагрузкой. 2 ил.Изобретение относится к машинньш агрегатам электростанций и компрес(ирпык стштцк-хй магнстрнльнькх газонефтехлроводов С комбинированным парогазотурбинным приводом.Целью изобретения является повьшхение экономичности при работе с неполной нагрузкой.На фиг. 1 придгтдлпятпапн (ними унты новки для реализации способа при пол ной нагрузке на фиг. 2 то же,при неполной нагрузке.д Установка(компрессорная или эле 5 ктрнческая станция) содержит Г 630 шло турбины 1 и 2, которые приводят в действие машинные агрегаты (компрест соры или генераторы) 3 и 4 и сообщены по уходящим газам с котлами-ути лизаторами 5 и 6 и их дополнительньмн толками 7. Котлы-утилизаторы 5 н 6 Пнрппччпппдпмъ 8 и 9 подключены к парыион турбине 10, лрнцодлщей в действие машнннй агрегат 11. Соотношение количества гаэовы турбин 1 и 2 и пароиьж трубин 10 может составлять 2, 11 или комбинацию этих величин,н/шш кратное им Отнохцение.Способ рсгулнронанхтлт мопшостн усталовки осуществляется следующим образом При работе с полной или близкой кней нагрузкой газовые турбины и 2 приводят в действие машинные агрегаты 3 и 4, а уходящие газы из газовых турбин 1 и 2 поступают в котлы-утилизаторы 5 и 6. За счет тепла уходящих шмовых) газов котпыутипиэаторы 5 и 6 вырабатывают бенерируют) пар, который подается Ь паровую турбину 10 для приведения н действие машинного агрегшш Н, лис. для обеспечения его полной (номинальной) мощности. В котлахутилнзаторах 5 и бтенернруется пар с давлением 2,5-5,0 МШа и тЕМПеРаТУР 0 й 35 о 45 ос. . -При снижении нагрузки установки одну, плпрпмер, газовую турбину 1. В работеостаются газовая турбина 2, котел-утилнзатор 6 и паровая турбина 10. В дополнительную топку 7 подаюттопливо нот газовой турбины 2 уходящие газыдцВ КИСЛОРОДЭ КОТОРЫХ СЖИГЗЮТ ТОПЛИВО. При сжигании топлива поцьцпают даиле- .ние пара до 5,01 О,0 МПа н темературу до 450-520 с. в паровую турбину 10 подается количество пара требуемых параметров для поддержания ее полной мощности, т.е. той мощности, которая хчшыцоп турбины1. для повшення готовности к работе установки, состоящей, например. из одной газовой турбины 2 и одной пареной турбины 10, может быть нспольэован котел-утилизатор 6 с топкой (не показана), обеспечивающей РЗСХОД пара требуемых ПЗрЗМВТРОБдля полной мощности пареной турбины 10 независимо от газовой турбины. 2. Обеспечение полной мощности паровой турбины 10 повышает экономичностьустановки при работе с неполной наг никакой.Фо р м у л а н з о б р е т е н и я Способ регулирования мощности машинных агрегатов компрессорных станцийдмагнстральньш газонефтепроводоин. электростанций с парогазотурбин 1 ПЬМ приводом, нырабатьшаемьщ ПОЛНУЮ мощность рабочими машинами, приводимыми в двиение отдельно газовыми и паровыми турбинами при соотношении их количества 2 1,/ путем регулировг ния подачи уходящих газов от каждой газовой турбины в соответствующий котел-утилизатор, генерирующий пар для подачи его в паровую турбину отключения при неполной нагрузке по меньшей мере одной газовой турбиныиподачи топлива пиетет-утилизатор для сжигания его п КЦСЛОРОДО уходящихгазов работающей газоъой турбиныс повышением-температуры и давления генерируемого пара, о т ли ч а ю щ ий с я тем, что, с целью повышения экономичности, при отключении гпчоиой турбины пошхоржпипют полную мощность паровой турбину, повышая давление пара от 255,.0 до 5,0 10,0 МПа, а температуру от 3503.50 до 45 о 52 ос. сСоставитель В.Гут 0 ров Верстка МП КРИЦ, исполнитель Т.В.МедвеДева Ответственный за выпуск Э.3. Фаизова
