Изоляционный материал “Ризолин”

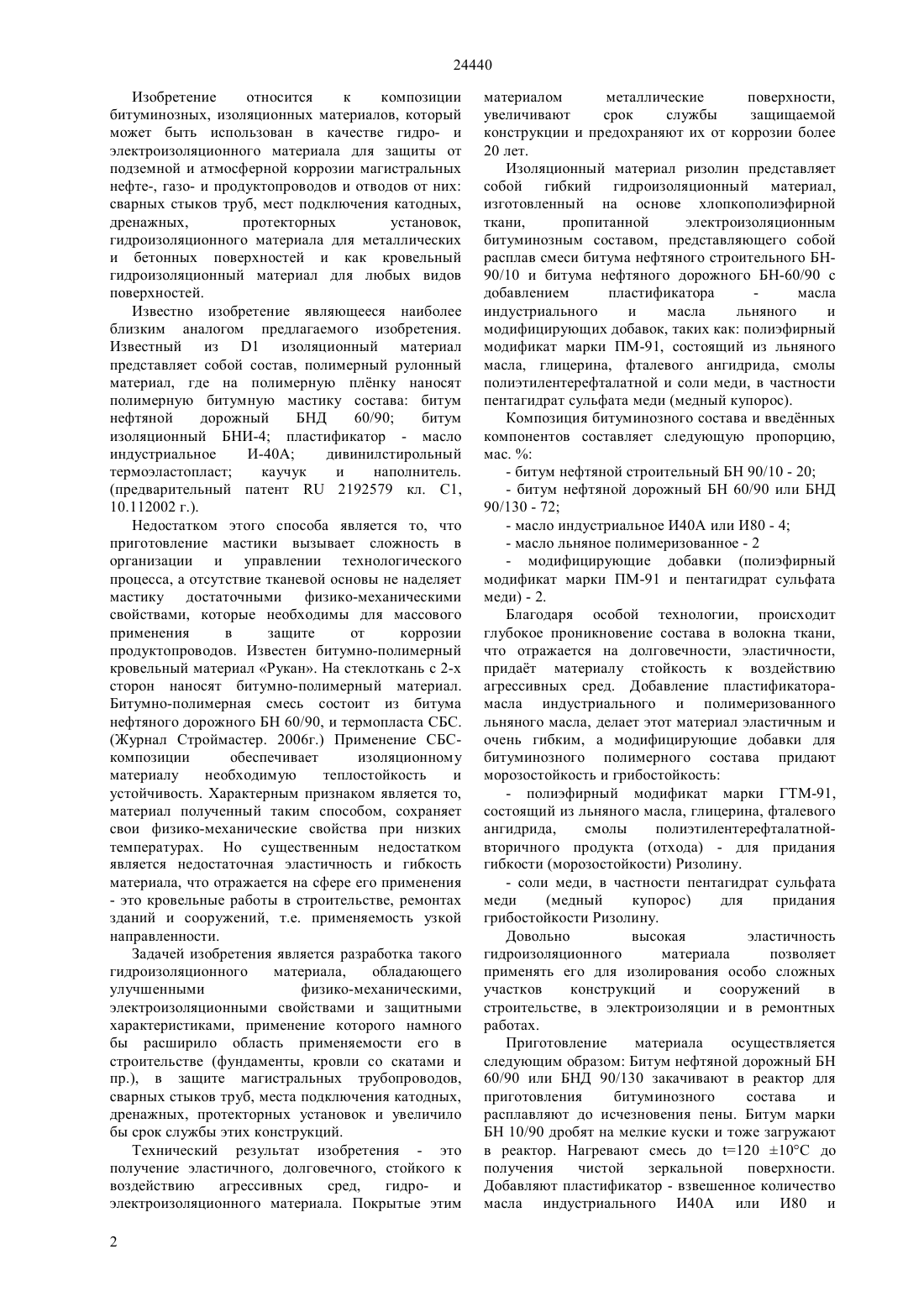

(51) 08 95/00 (2009.01) 09 195/00 (2009.01) 32 11/02 (2009.01) 06 5 /00 (2009.01) 16 58/12 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Благодаря особой технологии,происходит глубокое проникновение состава в волокна ткани,что отражается на долговечности, эластичности и придат материалу стойкость к воздействию агрессивных сред. Эластичность ризолина позволяет применять его для изолировки особо сложных участков конструкций и сооружений в строительстве, на ремонтных работах. Покрытые ризолином металлические поверхности,увеличивают срок службы защищаемой конструкции и предохраняют е от коррозии более 20 лет. Ризолин используется в качестве- изоляционного материала для защиты от подземной и атмосферной коррозии магистральных нефте-, газо-, продуктопроводов и отводов от них сварные стыки труб, места подключения катодных,дренажных, протекторных установок гидроизоляционного материала для металлических и бетонных поверхностей- кровельного гидроизоляционного материала для любых видов поверхностей- используется как самостоятельное покрытие для изоляции фланцевого соединения труб.(57) Изобретение относится к строительным изоляционным материалам. Ризолин представляет собой гибкий гидроизоляционный материал, изготовленный на основе хлопкополиэфирной ткани, пропитанной битуминозным электроизоляционным составом с добавлением пластификаторов масла индустриального И 40 А и полимеризованного льняного масла и модифицированных добавок,полиэфирного модификата марки ПМ-91,состоящего из льняного масла, глицерина,фталевого ангидрида,смолы полиэтилентерефталатной и соли меди, в частности пентагидрата сульфата меди (медный купорос). 24440 Изобретение относится к композиции битуминозных, изоляционных материалов, который может быть использован в качестве гидро- и электроизоляционного материала для защиты от подземной и атмосферной коррозии магистральных нефте-, газо- и продуктопроводов и отводов от них сварных стыков труб, мест подключения катодных,дренажных,протекторных установок,гидроизоляционного материала для металлических и бетонных поверхностей и как кровельный гидроизоляционный материал для любых видов поверхностей. Известно изобретение являющееся наиболее близким аналогом предлагаемого изобретения. Известный из 1 изоляционный материал представляет собой состав, полимерный рулонный материал, где на полимерную плнку наносят полимерную битумную мастику состава битум нефтяной дорожный БНД 60/90 битум изоляционный БНИ-4 пластификатор - масло индустриальное И-40 А дивинилстирольный термоэластопласт каучук и наполнитель.(предварительный патент 2192579 кл. С 1,10.112002 г.). Недостатком этого способа является то, что приготовление мастики вызывает сложность в организации и управлении технологического процесса, а отсутствие тканевой основы не наделяет мастику достаточными физико-механическими свойствами, которые необходимы для массового применения в защите от коррозии продуктопроводов. Известен битумно-полимерный кровельный материал Рукан. На стеклоткань с 2-х сторон наносят битумно-полимерный материал. Битумно-полимерная смесь состоит из битума нефтяного дорожного БН 60/90, и термопласта СБС.(Журнал Строймастер. 2006 г.) Применение СБСкомпозиции обеспечивает изоляционному материалу необходимую теплостойкость и устойчивость. Характерным признаком является то,материал полученный таким способом, сохраняет свои физико-механические свойства при низких температурах. Но существенным недостатком является недостаточная эластичность и гибкость материала, что отражается на сфере его применения- это кровельные работы в строительстве, ремонтах зданий и сооружений, т.е. применяемость узкой направленности. Задачей изобретения является разработка такого гидроизоляционного материала,обладающего улучшенными физико-механическими,электроизоляционными свойствами и защитными характеристиками, применение которого намного бы расширило область применяемости его в строительстве (фундаменты, кровли со скатами и пр.), в защите магистральных трубопроводов,сварных стыков труб, места подключения катодных,дренажных, протекторных установок и увеличило бы срок службы этих конструкций. Технический результат изобретения - это получение эластичного, долговечного, стойкого к воздействию агрессивных сред,гидрои электроизоляционного материала. Покрытые этим 2 материалом металлические поверхности,увеличивают срок службы защищаемой конструкции и предохраняют их от коррозии более 20 лет. Изоляционный материал ризолин представляет собой гибкий гидроизоляционный материал,изготовленный на основе хлопкополиэфирной ткани,пропитанной электроизоляционным битуминозным составом, представляющего собой расплав смеси битума нефтяного строительного БН 90/10 и битума нефтяного дорожного БН-60/90 с добавлением пластификатора масла индустриального и масла льняного и модифицирующих добавок, таких как полиэфирный модификат марки ПМ-91, состоящий из льняного масла, глицерина, фталевого ангидрида, смолы полиэтилентерефталатной и соли меди, в частности пентагидрат сульфата меди (медный купорос). Композиция битуминозного состава и введнных компонентов составляет следующую пропорцию,мас.- битум нефтяной строительный БН 90/10 - 20- битум нефтяной дорожный БН 60/90 или БНД 90/130 - 72- масло льняное полимеризованное - 2- модифицирующие добавки (полиэфирный модификат марки ПМ-91 и пентагидрат сульфата меди) - 2. Благодаря особой технологии, происходит глубокое проникновение состава в волокна ткани,что отражается на долговечности, эластичности,придат материалу стойкость к воздействию агрессивных сред. Добавление пластификаторамасла индустриального и полимеризованного льняного масла, делает этот материал эластичным и очень гибким, а модифицирующие добавки для битуминозного полимерного состава придают морозостойкость и грибостойкость- полиэфирный модификат марки ГТМ-91,состоящий из льняного масла, глицерина, фталевого ангидрида,смолы полиэтилентерефталатнойвторичного продукта (отхода) - для придания гибкости (морозостойкости) Ризолину.- соли меди, в частности пентагидрат сульфата меди(медный купорос) для придания грибостойкости Ризолину. Довольно высокая эластичность гидроизоляционного материала позволяет применять его для изолирования особо сложных участков конструкций и сооружений в строительстве, в электроизоляции и в ремонтных работах. Приготовление материала осуществляется следующим образом Битум нефтяной дорожный БН 60/90 или БНД 90/130 закачивают в реактор для приготовления битуминозного состава и расплавляют до исчезновения пены. Битум марки БН 10/90 дробят на мелкие куски и тоже загружают в реактор. Нагревают смесь до 120 10 до получения чистой зеркальной поверхности. Добавляют пластификатор - взвешенное количество масла индустриального И 40 А или И 80 и 24440 полимеризованного льняного масла, и проваривают уже с маслом при 120 10 ещ в течение 1-2 часов. Подготавливаются рулоны ткани к пропитке,путм просушивания в течение суток в тплом проветриваемом помещении. Укладывают ткань,сврнутую в виде книжки, в пропиточную машину,и заправляют под направляющие валики. Заливают готовый битуминозный раствор в машину и поддерживают уровень состава в ванне пропиточной машины не менее 3 см под направляющими валиками. Температуру битумного состава в ванне необходимо поддерживать в пределе 9010. Ткань пропитывается со скоростью движения полотна 1-7 м/мин. Нанесение битумного состава производиться с помощью раклей пропиточной машины,установленных под определнным углом в машине. Толщина пропитанной ткани должна быть 0,80,15 мм. Пропитанная ткань сматывается в рулон диаметром 16010 мм. Рулон с пропитанной тканью должен вызревать приокружающей среды не выше 25 С,не менее 8 часов. После чего, из полученных рулонов с пропитанной тканью, нарезают ролики с гидроизоляционным материалом необходимой ширины для заказчика. Физико-механические свойства и защитные характеристики проверяются по ГОСТ Р 51164-98 или по ТУ 16-503.020-91. По этой классификации ризолин входит в состав защитных покрытий нормального типа,применяемых в комплекте изоляции трубопроводов в качестве липкого внутреннего слоя. Для расширения области применения и увеличения потенциальных заказчиков,ризолин можно изготавливать с защитным материалом наружного слоя и без защитного материала наружного слоя. Защитный материал возможен двух видов-полимерная плнка в качестве защитного материала (в обозначении указывается буква - П,например ризолин - П)- алюминиевая фольга в качестве защитного материала (в обозначении указывается буква - Ф,например ризолин - Ф). Физико-механические свойства и защитные характеристики Наименование Предлагаемый способ Известный способ 1 Прочность при разрыве,100 70 Н/см не менее Адгезия к стали,10 Н/см не менее Грибостойкость, баллы 3 3 Водопоглащение в течение 1000 1 0,5 часов при 20, вне более Диэлектрическая сплошность. Отсутствие Отсутствие пробоя пробоя электричеством при напряжении 3 кВ на 1 мм толщины Температура хрупкости,-20 С Как видно из таблицы, физико-механические свойства гидроизоляционного материала по предлагаемому способу лучше, чем по известным способам, а учитывая его высокие изоляционные свойства, можно судить о широкой сфере его применения. ФОРМУЛА ИЗОБРЕТЕНИЯ Изоляционный материал для защиты поверхности от коррозии, представляющий собой полимерный материал и, наносимый на полимерный материал,битумный полимерный состав, Известный способ 2 50 10 3 1 Отсутствие пробоя включающий битум нефтяной дорожный, масло индустриальное,отличающийся тем,что полимерный материал изготовлен на основе хлопкополиэфирной ткани, а битумный полимерный состав содержит следующие компоненты, мас.Битум нефтяной строительный БН 90/10 20 Битум нефтяной дорожный БН 60/90 или БНД 90/130 72 Масло индустриальное И 40 А или И 80 4 Масло льняное полимеризованное 2 Модифирующие добавки (полиэфирный модификат марки ПМ-91 и пентагидрат сульфата меди) 2.
