Полимерсиликатный бетон

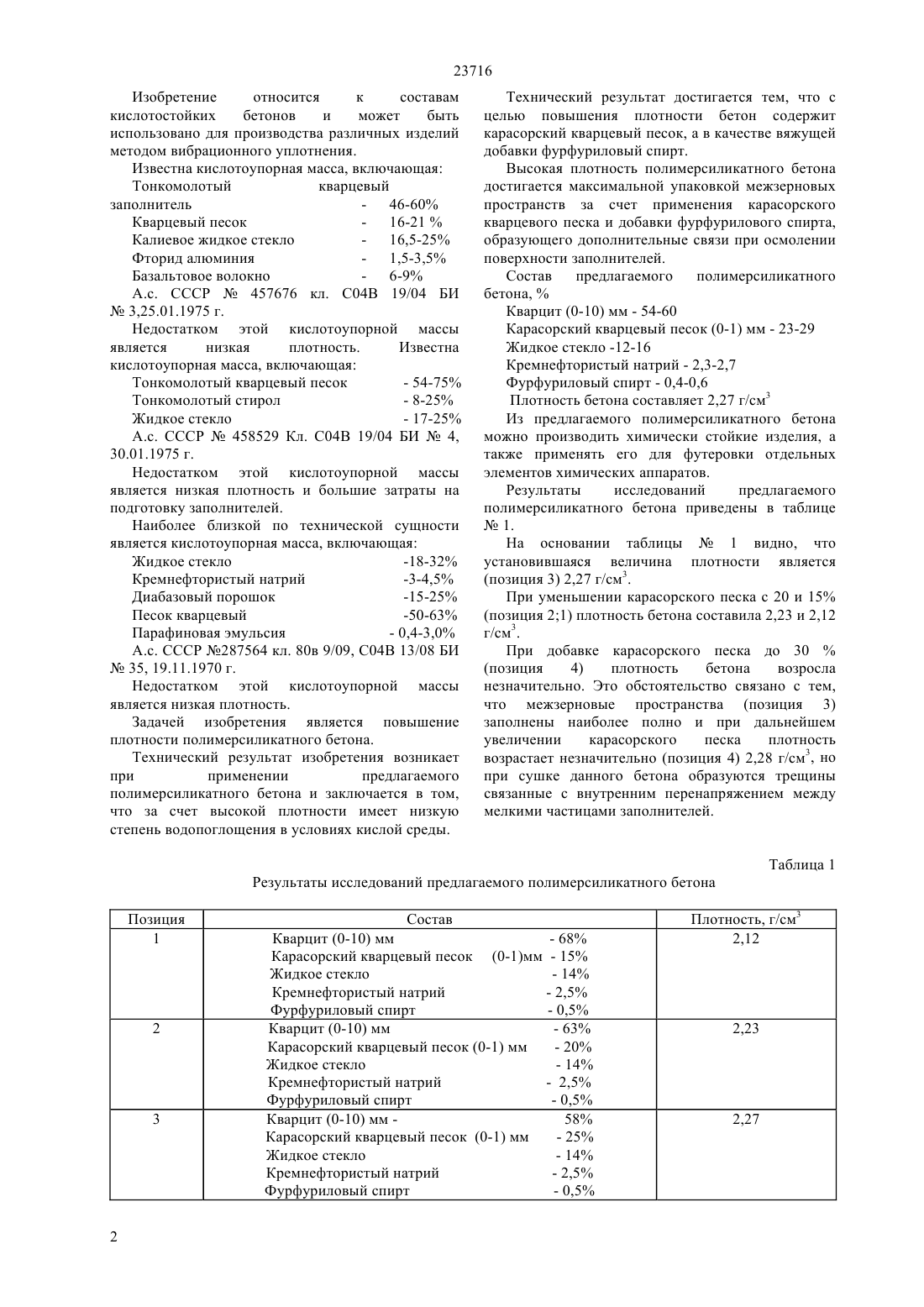

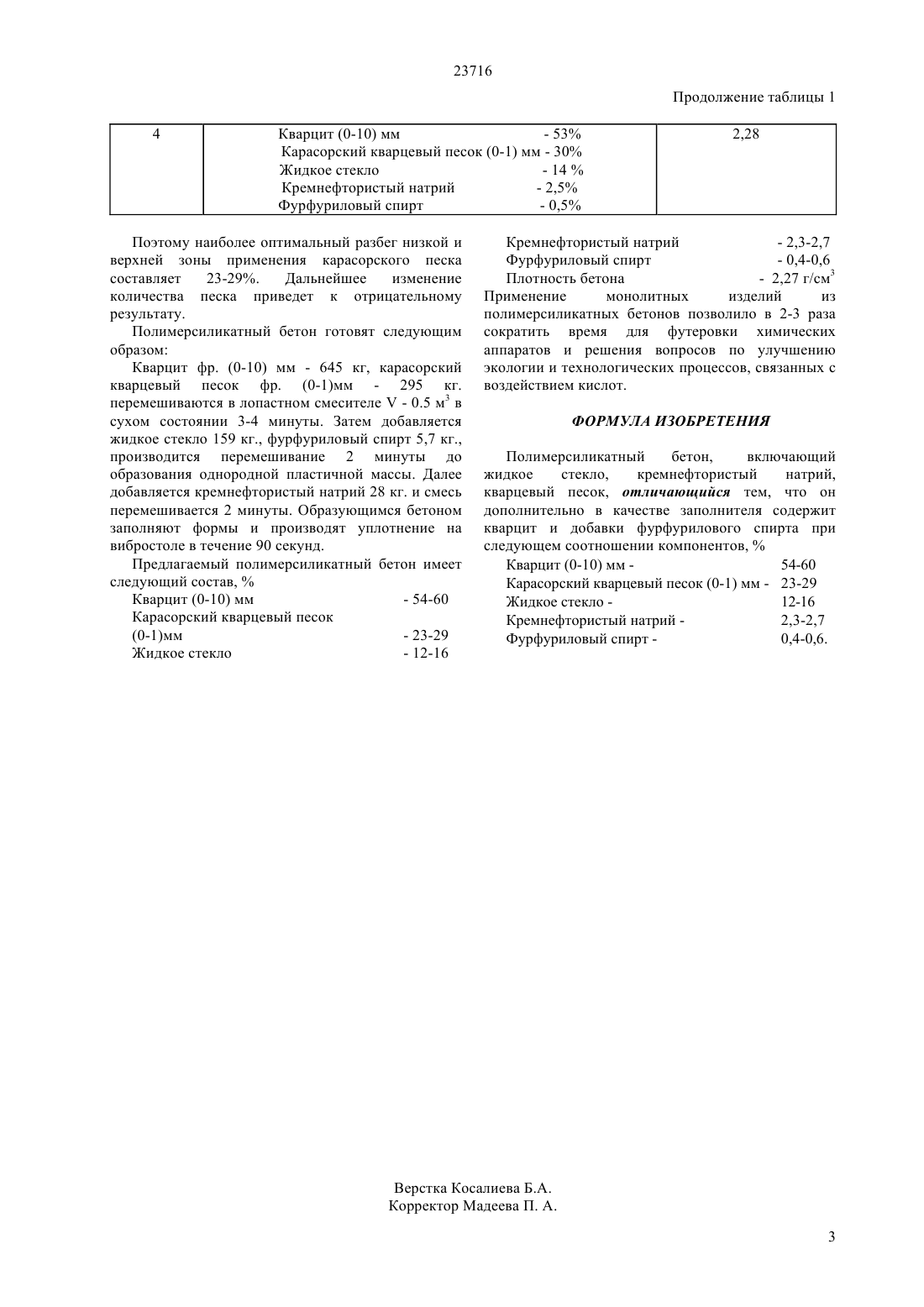

(51) 04 28/26 (2010.01) 04 14/06 (2010.01) 04 24/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Технический результат достигается тем, что с целью повышения плотности бетон содержит карасорский кварцевый песок, а в качестве вяжущей добавки фурфуриловый спирт. Физико-химические характеристики полимерсиликатного бетона Кварцит (0-10) мм 54-60 Карасорский кварцевый песок(0-1)мм 23-29 Жидкое стекло 12-16 Кремнефтористый натрий 2,3-2,7 Фурфуриловый спирт 0,4-0,6 Плотность бетона 2,27 г/см 3 Применение полимерсиликатного бетона позволило в 2-3 раза сократить время на футеровочные работы, увеличить стойкость бетона при контакте с кислотами и решать вопросы по экологии предприятия.(72) Садовский Валентин Георгиевич Климушкин Анатолий Николаевич Столярский Олег Аркадьевич Хицко Нина Леонидовна Садовская Татьяна Яковлевна Горелова Татьяна Алексеевна(73) Акционерное общество АрселорМиттал Темиртау(57) Изобретение относится к составам кислотостойких бетонов и может быть использовано для производства различных изделий методом вибрационного уплотнения. 23716 Изобретение относится к составам кислотостойких бетонов и может быть использовано для производства различных изделий методом вибрационного уплотнения. Известна кислотоупорная масса, включающая Тонкомолотый кварцевый заполнитель- 6-9 А.с. СССР 457676 кл. С 04 В 19/04 БИ 3,25.01.1975 г. Недостатком этой кислотоупорной массы является низкая плотность. Известна кислотоупорная масса, включающая Тонкомолотый кварцевый песок- 17-25 А.с. СССР 458529 Кл. С 04 В 19/04 БИ 4,30.01.1975 г. Недостатком этой кислотоупорной массы является низкая плотность и большие затраты на подготовку заполнителей. Наиболее близкой по технической сущности является кислотоупорная масса, включающая Жидкое стекло- 0,4-3,0 А.с. СССР 287564 кл. 80 в 9/09, С 04 В 13/08 БИ 35, 19.11.1970 г. Недостатком этой кислотоупорной массы является низкая плотность. Задачей изобретения является повышение плотности полимерсиликатного бетона. Технический результат изобретения возникает при применении предлагаемого полимерсиликатного бетона и заключается в том,что за счет высокой плотности имеет низкую степень водопоглощения в условиях кислой среды. Технический результат достигается тем, что с целью повышения плотности бетон содержит карасорский кварцевый песок, а в качестве вяжущей добавки фурфуриловый спирт. Высокая плотность полимерсиликатного бетона достигается максимальной упаковкой межзерновых пространств за счет применения карасорского кварцевого песка и добавки фурфурилового спирта,образующего дополнительные связи при осмолении поверхности заполнителей. Состав предлагаемого полимерсиликатного бетона,Кварцит (0-10) мм - 54-60 Карасорский кварцевый песок (0-1) мм - 23-29 Жидкое стекло -12-16 Кремнефтористый натрий - 2,3-2,7 Фурфуриловый спирт - 0,4-0,6 Плотность бетона составляет 2,27 г/см 3 Из предлагаемого полимерсиликатного бетона можно производить химически стойкие изделия, а также применять его для футеровки отдельных элементов химических аппаратов. Результаты исследований предлагаемого полимерсиликатного бетона приведены в таблице 1. На основании таблицы 1 видно, что установившаяся величина плотности является(позиция 3) 2,27 г/см 3. При уменьшении карасорского песка с 20 и 15(позиция 21) плотность бетона составила 2,23 и 2,12 г/см 3. При добавке карасорского песка до 30(позиция 4) плотность бетона возросла незначительно. Это обстоятельство связано с тем,что межзерновые пространства (позиция 3) заполнены наиболее полно и при дальнейшем увеличении карасорского песка плотность возрастает незначительно (позиция 4) 2,28 г/см 3, но при сушке данного бетона образуются трещины связанные с внутренним перенапряжением между мелкими частицами заполнителей. Таблица 1 Результаты исследований предлагаемого полимерсиликатного бетона Позиция 1- 68 Карасорский кварцевый песок (0-1)мм - 15 Жидкое стекло- 63 Карасорский кварцевый песок (0-1) мм- 0,5 Кварцит (0-10) мм 58 Карасорский кварцевый песок (0-1) мм- 53 Карасорский кварцевый песок (0-1) мм - 30 Жидкое стекло Поэтому наиболее оптимальный разбег низкой и верхней зоны применения карасорского песка составляет 23-29. Дальнейшее изменение количества песка приведет к отрицательному результату. Полимерсиликатный бетон готовят следующим образом Кварцит фр. (0-10) мм - 645 кг, карасорский кварцевый песок фр. (0-1)мм - 295 кг. перемешиваются в лопастном смесителе- 0.5 м 3 в сухом состоянии 3-4 минуты. Затем добавляется жидкое стекло 159 кг., фурфуриловый спирт 5,7 кг.,производится перемешивание 2 минуты до образования однородной пластичной массы. Далее добавляется кремнефтористый натрий 28 кг. и смесь перемешивается 2 минуты. Образующимся бетоном заполняют формы и производят уплотнение на вибростоле в течение 90 секунд. Предлагаемый полимерсиликатный бетон имеет следующий состав,Кварцит (0-10) мм- 2,27 г/см 3 Применение монолитных изделий из полимерсиликатных бетонов позволило в 2-3 раза сократить время для футеровки химических аппаратов и решения вопросов по улучшению экологии и технологических процессов, связанных с воздействием кислот. ФОРМУЛА ИЗОБРЕТЕНИЯ Полимерсиликатный бетон,включающий жидкое стекло,кремнефтористый натрий,кварцевый песок, отличающийся тем, что он дополнительно в качестве заполнителя содержит кварцит и добавки фурфурилового спирта при следующем соотношении компонентов,Кварцит (0-10) мм 54-60 Карасорский кварцевый песок (0-1) мм - 23-29 Жидкое стекло 12-16 Кремнефтористый натрий 2,3-2,7 Фурфуриловый спирт 0,4-0,6.
