Способ извлечения урана и молибдена

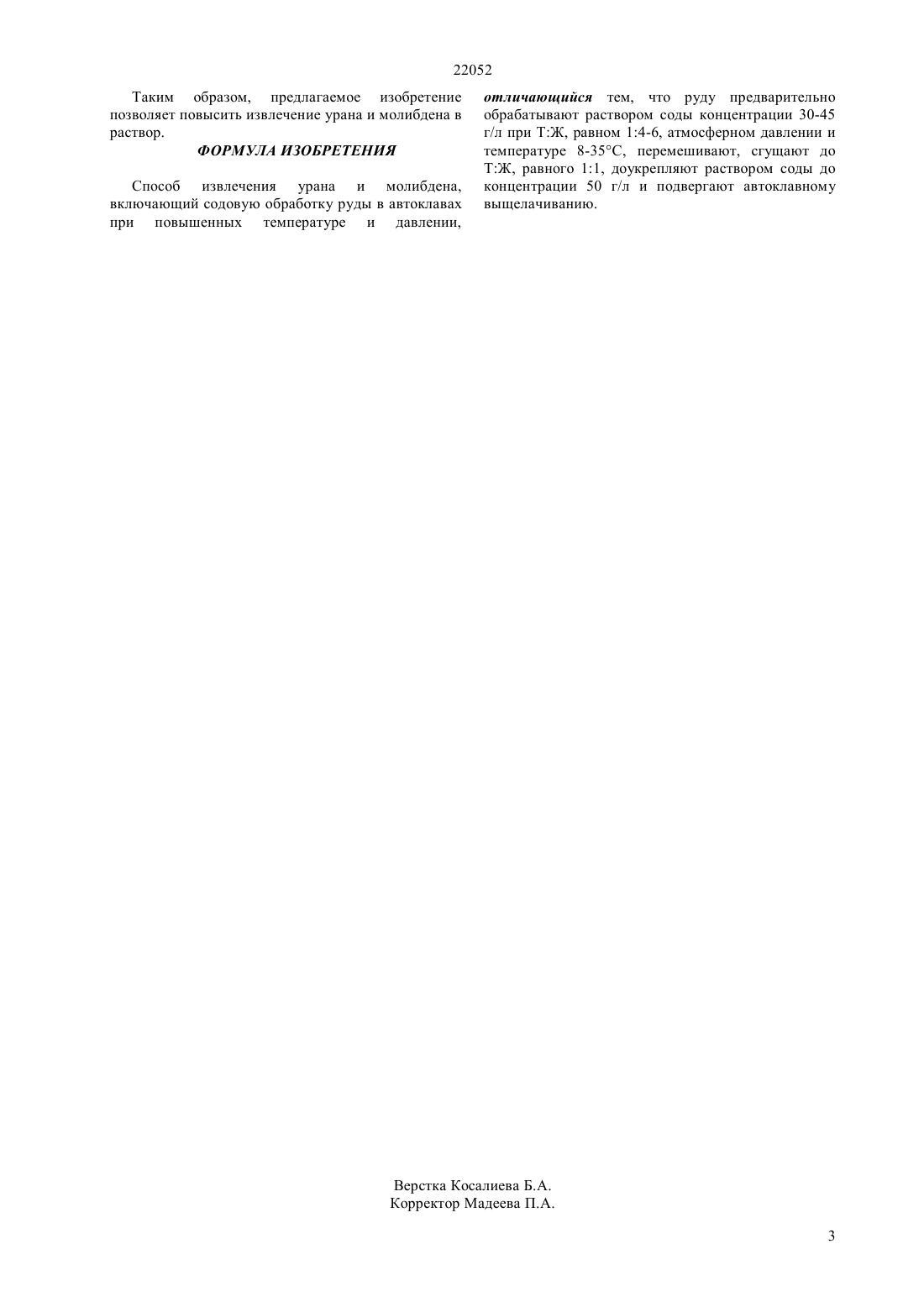

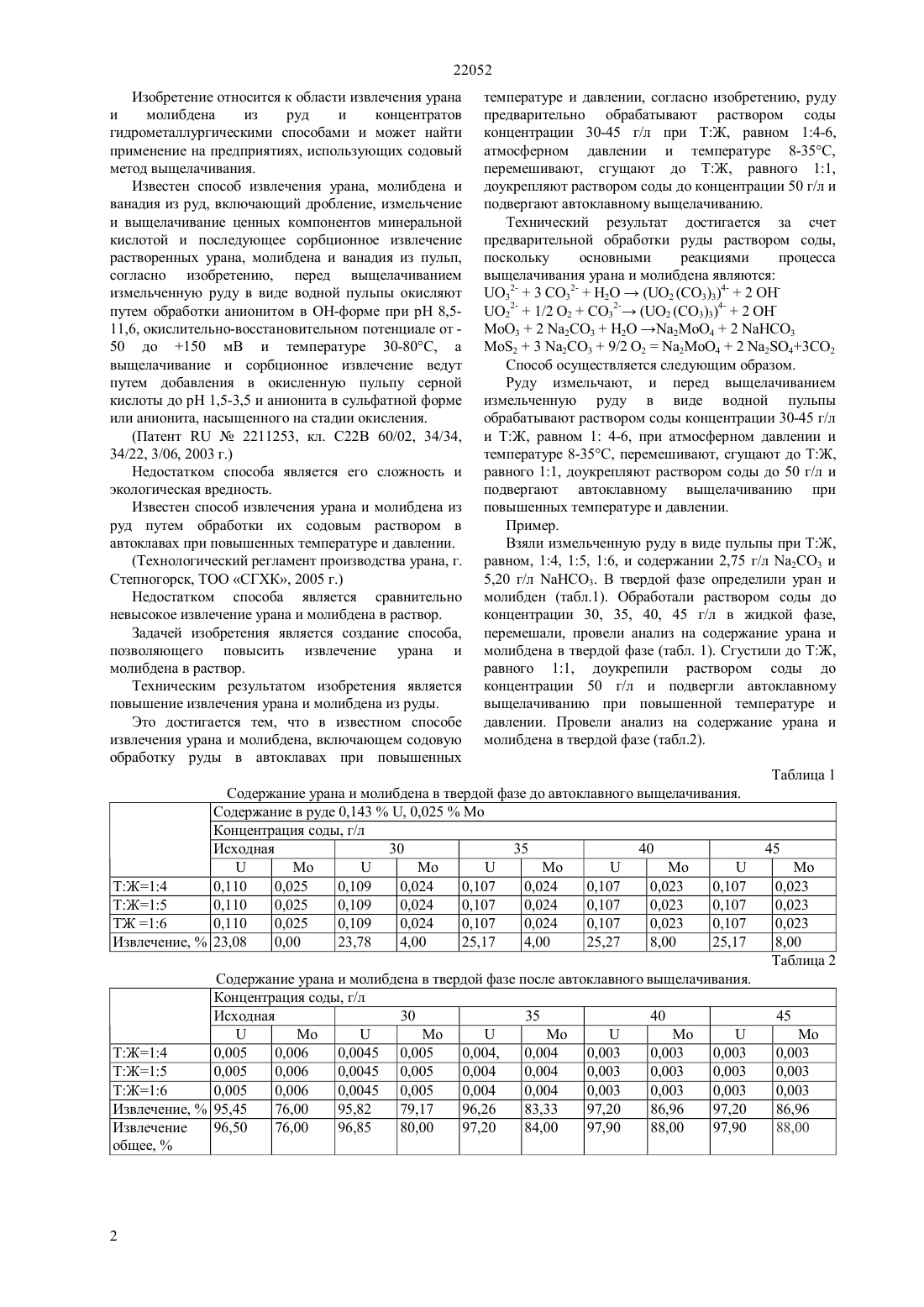

(51) 22 60/02 (2011.01) С 22 В 34/34 (2011.01) С 22 В 3/12 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) СПОСОБ ИЗВЛЕЧЕНИЯ УРАНА И МОЛИБДЕНА(57) Изобретение отностися к области извлечения урана и молибдена из руд и концентратов гидрометаллургическими способами и может найти применение на предприятиях, использующих содовый метод выщелачивания. Техническим результатом изобретения является повышение извлечения урана и молибдена из руды. Это достигается тем, что в известном способе извлечения урана и молибдена, включающем содовую обработку руды в автоклавах при повышенных температуре и давлении, согласно изобретению, руду предварительно обрабатывают раствором соды концентрации 30-45 г/л при ТЖ,равном 14-6, атмосферном давлении и температуре 8-35, перемешивают, сгущают до ТЖ, равного 11, доукрепляют раствором соды до концентрации 50 г/л и подвергают автоклавному выщелачиванию.(72) Дуленин Алексей Петрович Матюшкин Андрей Владимирович Петрович Владимир Николаевич(73) Товарищество с ограниченной ответственностью Степногорский горнохимический комбинат(56) Химия и технология урана Учебное пособие для вузов/Н.С.Тураев,И.И.Жерин М.ЦНИИАТОМИНФОРМ, 2005, .136-140 Химия и технология урана Учебное пособие для вузов/Н.С.Тураев,И.И.Жерин М.ЦНИИАТОМИНФОРМ, 2005, .1424381286, кл. 01 43/00, 19837194781 , кл. 22 60/02, 19812211253 2, кл. 22 60/02, 2003982362 1, кл. 22 34/34, 1985 22052 Изобретение относится к области извлечения урана и молибдена из руд и концентратов гидрометаллургическими способами и может найти применение на предприятиях, использующих содовый метод выщелачивания. Известен способ извлечения урана, молибдена и ванадия из руд, включающий дробление, измельчение и выщелачивание ценных компонентов минеральной кислотой и последующее сорбционное извлечение растворенных урана, молибдена и ванадия из пульп,согласно изобретению, перед выщелачиванием измельченную руду в виде водной пульпы окисляют путем обработки анионитом в ОН-форме при 8,511,6, окислительно-восстановительном потенциале от 50 до 150 мВ и температуре 30-80, а выщелачивание и сорбционное извлечение ведут путем добавления в окисленную пульпу серной кислоты до 1,5-3,5 и анионита в сульфатной форме или анионита, насыщенного на стадии окисления.(Патент 2211253, кл. 22 60/02, 34/34,34/22, 3/06, 2003 г.) Недостатком способа является его сложность и экологическая вредность. Известен способ извлечения урана и молибдена из руд путем обработки их содовым раствором в автоклавах при повышенных температуре и давлении.(Технологический регламент производства урана, г. Степногорск, ТОО СГХК, 2005 г.) Недостатком способа является сравнительно невысокое извлечение урана и молибдена в раствор. Задачей изобретения является создание способа,позволяющего повысить извлечение урана и молибдена в раствор. Техническим результатом изобретения является повышение извлечения урана и молибдена из руды. Это достигается тем, что в известном способе извлечения урана и молибдена, включающем содовую обработку руды в автоклавах при повышенных температуре и давлении, согласно изобретению, руду предварительно обрабатывают раствором соды концентрации 30-45 г/л при ТЖ, равном 14-6,атмосферном давлении и температуре 8-35,перемешивают, сгущают до ТЖ, равного 11,доукрепляют раствором соды до концентрации 50 г/л и подвергают автоклавному выщелачиванию. Технический результат достигается за счет предварительной обработки руды раствором соды,поскольку основными реакциями процесса выщелачивания урана и молибдена являются 32-3 СО 32-Н 2 О(2 (3)3)4-2 ОН 22-1/2 О 2 СО 32- (2 (3)3)4-2 ОНМоО 32 23 Н 2 О 242 3 23 239/2 2242 2432 Способ осуществляется следующим образом. Руду измельчают, и перед выщелачиванием измельченную руду в виде водной пульпы обрабатывают раствором соды концентрации 30-45 г/л и ТЖ, равном 1 4-6, при атмосферном давлении и температуре 8-35, перемешивают, сгущают до ТЖ,равного 11, доукрепляют раствором соды до 50 г/л и подвергают автоклавному выщелачиванию при повышенных температуре и давлении. Пример. Взяли измельченную руду в виде пульпы при ТЖ,равном, 14, 15, 16, и содержании 2,75 г/л 23 и 5,20 г/л 3. В твердой фазе определили уран и молибден (табл.1). Обработали раствором соды до концентрации 30, 35, 40, 45 г/л в жидкой фазе,перемешали, провели анализ на содержание урана и молибдена в твердой фазе (табл. 1). Сгустили до ТЖ,равного 11, доукрепили раствором соды до концентрации 50 г/л и подвергли автоклавному выщелачиванию при повышенной температуре и давлении. Провели анализ на содержание урана и молибдена в твердой фазе (табл.2). Таблица 1 Содержание урана и молибдена в твердой фазе до автоклавного выщелачивания. Содержание в руде 0,143, 0,025 Мо Концентрация соды, г/л Исходная 30 35 40 ТЖ 14 0,110 0,025 0,109 0,024 0,107 0,024 0,107 0,023 0,107 ТЖ 15 0,110 0,025 0,109 0,024 0,107 0,024 0,107 0,023 0,107 ТЖ 16 0,110 0,025 0,109 0,024 0,107 0,024 0,107 0,023 0,107 Извлечение,23,08 0,00 23,78 4,00 25,17 4,00 25,27 8,00 25,17 Содержание урана и молибдена в твердой фазе после автоклавного выщелачивания. Концентрация соды, г/л Исходная 30 35 40 22052 Таким образом, предлагаемое изобретение позволяет повысить извлечение урана и молибдена в раствор. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ извлечения урана и молибдена,включающий содовую обработку руды в автоклавах при повышенных температуре и давлении, отличающийся тем, что руду предварительно обрабатывают раствором соды концентрации 30-45 г/л при ТЖ, равном 14-6, атмосферном давлении и температуре 8-35, перемешивают, сгущают до ТЖ, равного 11, доукрепляют раствором соды до концентрации 50 г/л и подвергают автоклавному выщелачиванию.
