Устройство для равномерного распределения скоростей потока текучей среды

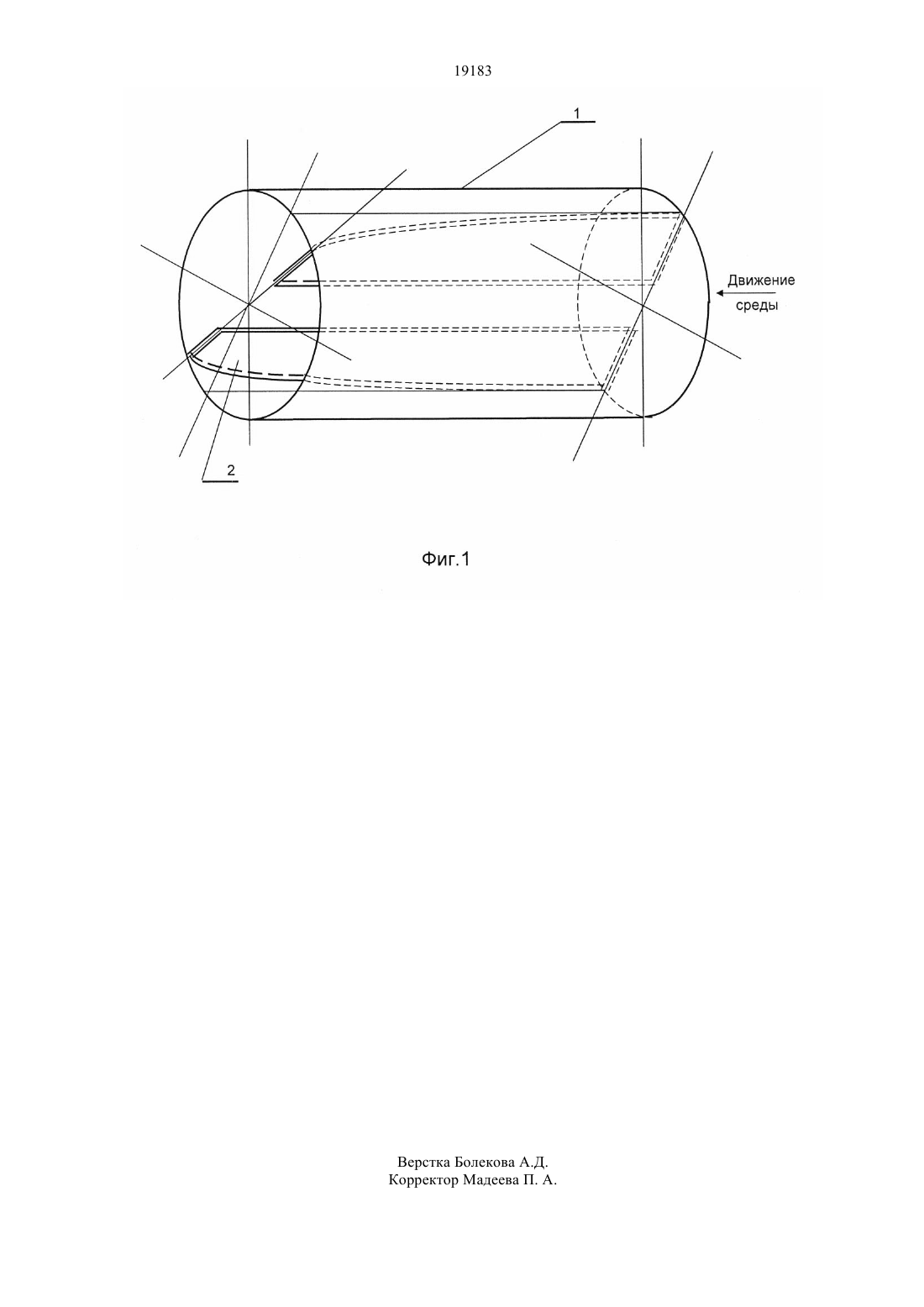

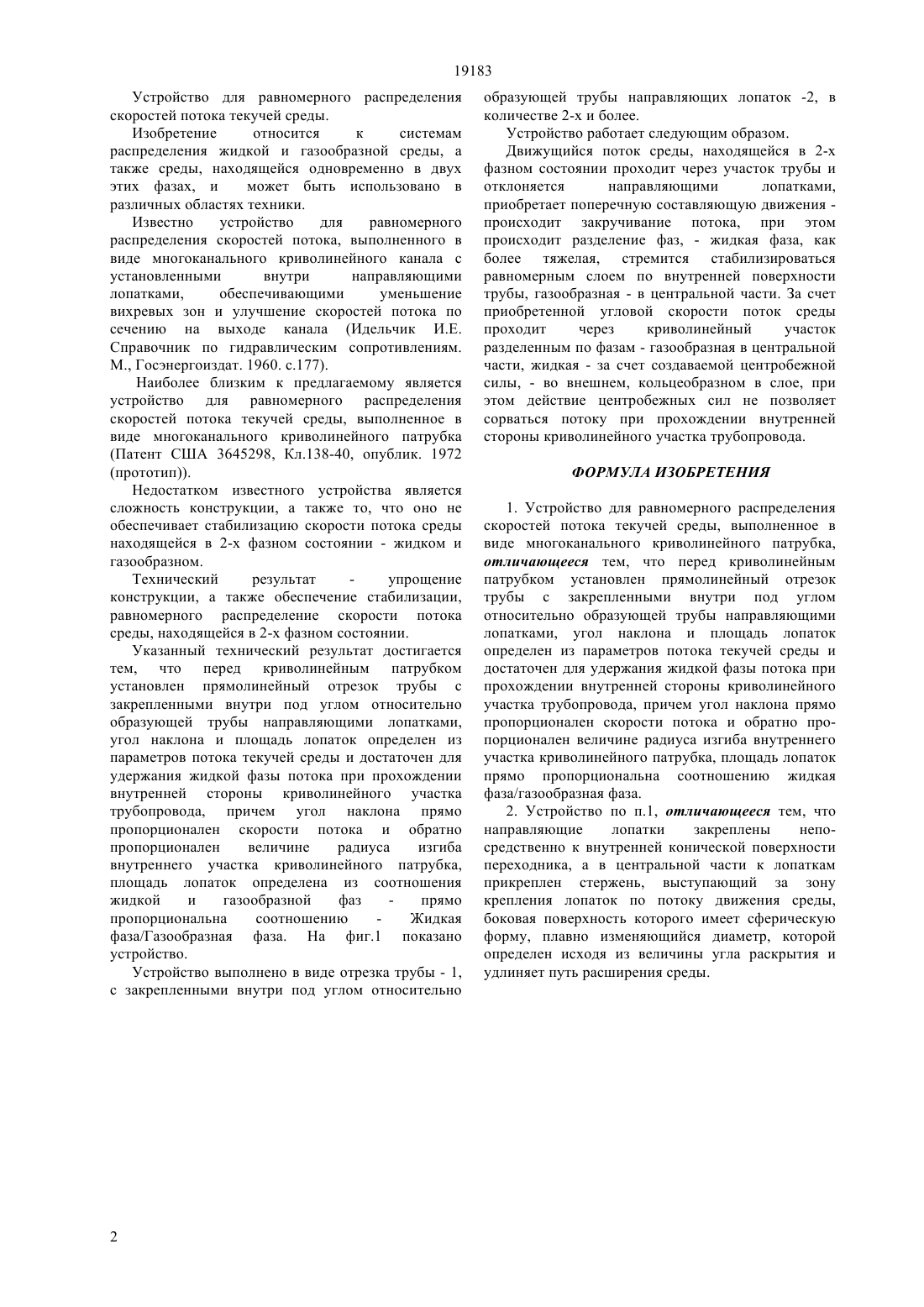

(51) 15 1/04 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ может быть использовано в различных областях техники. Техническим результатом является упрощение конструкции и обеспечение стабилизации потока среды, находящейся в 2-х фазном состоянии жидком и газообразном. Это достигается тем, что перед криволинейным участком трубопровода устанавливается отрезок трубы с направляющими лопатками,установленными радиально внутри под углом к образующей трубы, - угол наклона лопаток, их площадь, количество и длина отрезка трубы определяется исходя из диаметра трубопровода,скорости потока и соотношения объемов фаз среды.(54) УСТРОЙСТВО ДЛЯ РАВНОМЕРНОГО РАСПРЕДЕЛЕНИЯ СКОРОСТЕЙ ПОТОКА ТЕКУЧЕЙ СРЕДЫ(57) Изобретение относится к системам распределения жидкой и газообразной среды и 19183 Устройство для равномерного распределения скоростей потока текучей среды. Изобретение относится к системам распределения жидкой и газообразной среды, а также среды, находящейся одновременно в двух этих фазах, и может быть использовано в различных областях техники. Известно устройство для равномерного распределения скоростей потока, выполненного в виде многоканального криволинейного канала с установленными внутри направляющими лопатками,обеспечивающими уменьшение вихревых зон и улучшение скоростей потока по сечению на выходе канала (Идельчик И.Е. Справочник по гидравлическим сопротивлениям. М., Госэнергоиздат. 1960. с.177). Наиболее близким к предлагаемому является устройство для равномерного распределения скоростей потока текучей среды, выполненное в виде многоканального криволинейного патрубка(прототип. Недостатком известного устройства является сложность конструкции, а также то, что оно не обеспечивает стабилизацию скорости потока среды находящейся в 2-х фазном состоянии - жидком и газообразном. Технический результат упрощение конструкции, а также обеспечение стабилизации,равномерного распределение скорости потока среды, находящейся в 2-х фазном состоянии. Указанный технический результат достигается тем, что перед криволинейным патрубком установлен прямолинейный отрезок трубы с закрепленными внутри под углом относительно образующей трубы направляющими лопатками,угол наклона и площадь лопаток определен из параметров потока текучей среды и достаточен для удержания жидкой фазы потока при прохождении внутренней стороны криволинейного участка трубопровода, причем угол наклона прямо пропорционален скорости потока и обратно пропорционален величине радиуса изгиба внутреннего участка криволинейного патрубка,площадь лопаток определена из соотношения жидкой и газообразной фаз прямо пропорциональна соотношению Жидкая фаза/Газообразная фаза. На фиг.1 показано устройство. Устройство выполнено в виде отрезка трубы - 1,с закрепленными внутри под углом относительно образующей трубы направляющих лопаток -2, в количестве 2-х и более. Устройство работает следующим образом. Движущийся поток среды, находящейся в 2-х фазном состоянии проходит через участок трубы и отклоняется направляющими лопатками,приобретает поперечную составляющую движения происходит закручивание потока, при этом происходит разделение фаз, - жидкая фаза, как более тяжелая, стремится стабилизироваться равномерным слоем по внутренней поверхности трубы, газообразная - в центральной части. За счет приобретенной угловой скорости поток среды проходит через криволинейный участок разделенным по фазам - газообразная в центральной части, жидкая - за счет создаваемой центробежной силы, - во внешнем, кольцеобразном в слое, при этом действие центробежных сил не позволяет сорваться потоку при прохождении внутренней стороны криволинейного участка трубопровода. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для равномерного распределения скоростей потока текучей среды, выполненное в виде многоканального криволинейного патрубка,отличающееся тем, что перед криволинейным патрубком установлен прямолинейный отрезок трубы с закрепленными внутри под углом относительно образующей трубы направляющими лопатками, угол наклона и площадь лопаток определен из параметров потока текучей среды и достаточен для удержания жидкой фазы потока при прохождении внутренней стороны криволинейного участка трубопровода, причем угол наклона прямо пропорционален скорости потока и обратно пропорционален величине радиуса изгиба внутреннего участка криволинейного патрубка, площадь лопаток прямо пропорциональна соотношению жидкая фаза/газообразная фаза. 2. Устройство по п.1, отличающееся тем, что направляющие лопатки закреплены непосредственно к внутренней конической поверхности переходника, а в центральной части к лопаткам прикреплен стержень, выступающий за зону крепления лопаток по потоку движения среды,боковая поверхность которого имеет сферическую форму, плавно изменяющийся диаметр, которой определен исходя из величины угла раскрытия и удлиняет путь расширения среды.
