Транспортный контейнер для биообъектов и способ транспортирования биообъектов в контейнере

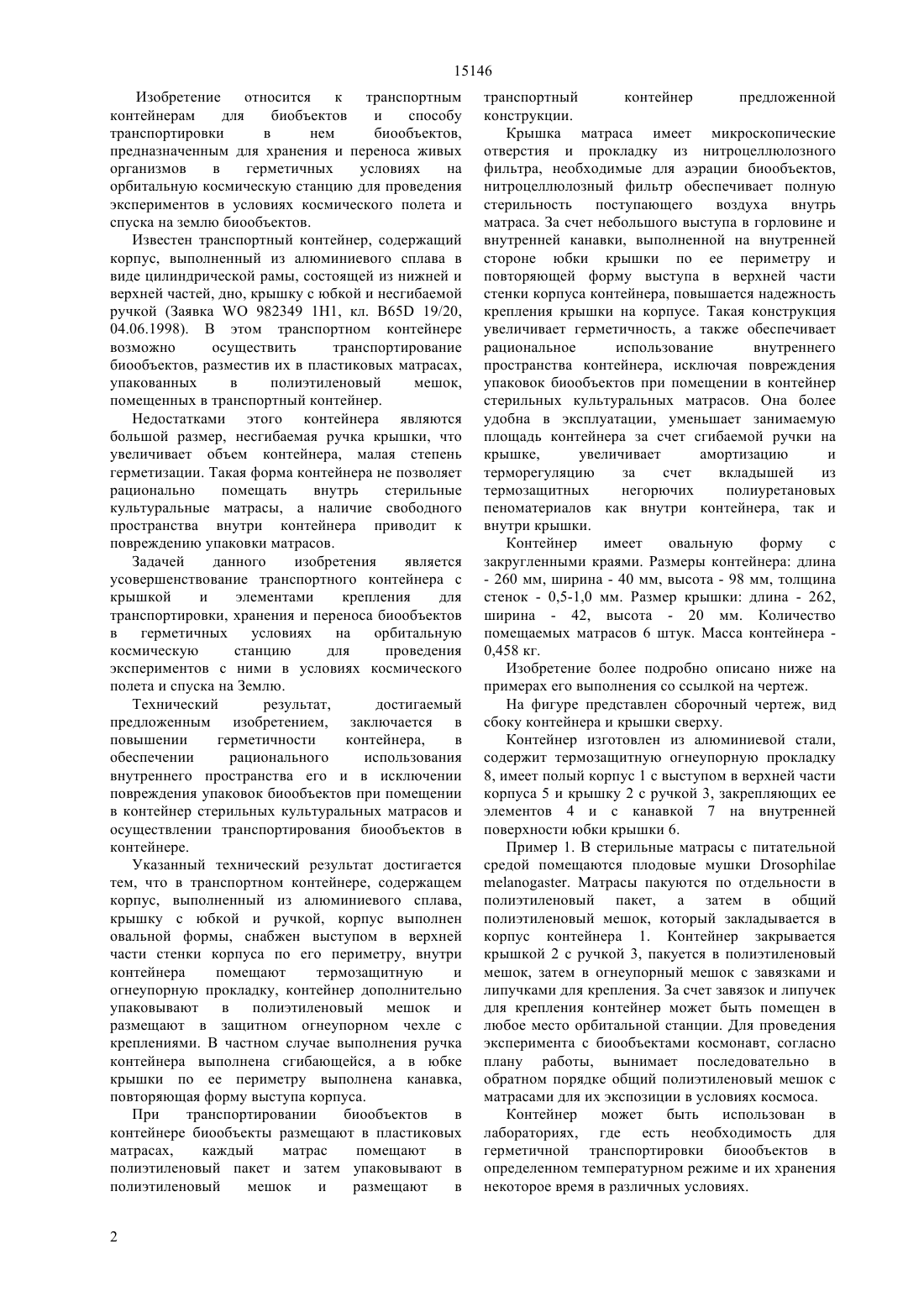

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ экспериментов с ними в условиях космического полета и спуска на Землю. Технический результат,достигаемый предложенным изобретением, заключается в повышении герметичности контейнера,в обеспечении рационального использования внутреннего пространства его и в исключении повреждения упаковок биообъектов при помещении в контейнер стерильных культуральных матрасов и осуществлении транспортирования биообъектов в контейнере. Транспортный контейнер содержит корпус,выполненный из алюминиевого сплава, овальной формы и снабженный выступом в верхней части стенки по периметру корпуса, крышку с юбкой и ручкой, выполненной сгибающейся, причем внутри контейнера имеется термозащитная и огнеупорная прокладка, а сам контейнер дополнительно упакован в полиэтиленовый мешок, размещенный в огнеупорном чехле с креплениями. По периметру юбки крышки выполнена канавка, повторяющая форму выступа корпуса. Указанный технический результат достигается также и новым способом транспортирования биообъектов, заключающимся в размещении биообъектов в пластиковых матрасах, каждый из которых помещают в полиэтиленовый пакет, затем матрасы упаковывают в полиэтиленовый мешок и размещают в транспортном контейнере предложенной конструкции.(72) Айтхожина Нагима Абеновна Людвикова Елена Константиновна(73) Дочернее государственное предприятие Институт молекулярной биологии и биохимии им. М.А. Айтхожина Республиканского государственного предприятия Центр биологических исследований Министерства образования и науки Республики Казахстан(54) ТРАНСПОРТНЫЙ КОНТЕЙНЕР ДЛЯ БИООБЪЕКТОВ И СПОСОБ ТРАНСПОРТИРОВАНИЯ БИООБЪЕКТОВ В КОНТЕЙНЕРЕ(57) Транспортный контейнер для биообъектов и способ транспортировки в нем биообъектов предназначены для транспортировки, хранения и переноса биообъектов в герметичных условиях на орбитальную космическую станцию для экспериментов в условиях космического полета и спуска на землю биообъектов. Задачей данного изобретения является усовершенствование транспортного контейнера с крышкой и элементами крепления, а также способа транспортировки, хранения и переноса биообъектов в герметичных условиях на орбитальную космическую станцию для проведения 15146 Изобретение относится к транспортным контейнерам для биобъектов и способу транспортировки в нем биообъектов,предназначенным для хранения и переноса живых организмов в герметичных условиях на орбитальную космическую станцию для проведения экспериментов в условиях космического полета и спуска на землю биообъектов. Известен транспортный контейнер, содержащий корпус, выполненный из алюминиевого сплава в виде цилиндрической рамы, состоящей из нижней и верхней частей, дно, крышку с юбкой и несгибаемой ручкой (Заявка 982349 11, кл. 65 19/20,04.06.1998). В этом транспортном контейнере возможно осуществить транспортирование биообъектов, разместив их в пластиковых матрасах,упакованных в полиэтиленовый мешок,помещенных в транспортный контейнер. Недостатками этого контейнера являются большой размер, несгибаемая ручка крышки, что увеличивает объем контейнера, малая степень герметизации. Такая форма контейнера не позволяет рационально помещать внутрь стерильные культуральные матрасы, а наличие свободного пространства внутри контейнера приводит к повреждению упаковки матрасов. Задачей данного изобретения является усовершенствование транспортного контейнера с крышкой и элементами крепления для транспортировки, хранения и переноса биообъектов в герметичных условиях на орбитальную космическую станцию для проведения экспериментов с ними в условиях космического полета и спуска на Землю. Технический результат,достигаемый предложенным изобретением, заключается в повышении герметичности контейнера,в обеспечении рационального использования внутреннего пространства его и в исключении повреждения упаковок биообъектов при помещении в контейнер стерильных культуральных матрасов и осуществлении транспортирования биообъектов в контейнере. Указанный технический результат достигается тем, что в транспортном контейнере, содержащем корпус, выполненный из алюминиевого сплава,крышку с юбкой и ручкой, корпус выполнен овальной формы, снабжен выступом в верхней части стенки корпуса по его периметру, внутри контейнера помещают термозащитную и огнеупорную прокладку, контейнер дополнительно упаковывают в полиэтиленовый мешок и размещают в защитном огнеупорном чехле с креплениями. В частном случае выполнения ручка контейнера выполнена сгибающейся, а в юбке крышки по ее периметру выполнена канавка,повторяющая форму выступа корпуса. При транспортировании биообъектов в контейнере биообъекты размещают в пластиковых матрасах,каждый матрас помещают в полиэтиленовый пакет и затем упаковывают в полиэтиленовый мешок и размещают в 2 транспортный контейнер предложенной конструкции. Крышка матраса имеет микроскопические отверстия и прокладку из нитроцеллюлозного фильтра, необходимые для аэрации биообъектов,нитроцеллюлозный фильтр обеспечивает полную стерильность поступающего воздуха внутрь матраса. За счет небольшого выступа в горловине и внутренней канавки, выполненной на внутренней стороне юбки крышки по ее периметру и повторяющей форму выступа в верхней части стенки корпуса контейнера, повышается надежность крепления крышки на корпусе. Такая конструкция увеличивает герметичность, а также обеспечивает рациональное использование внутреннего пространства контейнера, исключая повреждения упаковок биообъектов при помещении в контейнер стерильных культуральных матрасов. Она более удобна в эксплуатации, уменьшает занимаемую площадь контейнера за счет сгибаемой ручки на и крышке,увеличивает амортизацию терморегуляцию за счет вкладышей из термозащитных негорючих полиуретановых пеноматериалов как внутри контейнера, так и внутри крышки. Контейнер имеет овальную форму с закругленными краями. Размеры контейнера длина- 260 мм, ширина - 40 мм, высота - 98 мм, толщина стенок - 0,5-1,0 мм. Размер крышки длина - 262,ширина - 42, высота - 20 мм. Количество помещаемых матрасов 6 штук. Масса контейнера 0,458 кг. Изобретение более подробно описано ниже на примерах его выполнения со ссылкой на чертеж. На фигуре представлен сборочный чертеж, вид сбоку контейнера и крышки сверху. Контейнер изготовлен из алюминиевой стали,содержит термозащитную огнеупорную прокладку 8, имеет полый корпус 1 с выступом в верхней части корпуса 5 и крышку 2 с ручкой 3, закрепляющих ее элементов 4 и с канавкой 7 на внутренней поверхности юбки крышки 6. Пример 1. В стерильные матрасы с питательной средой помещаются плодовые мушки. Матрасы пакуются по отдельности в полиэтиленовый пакет, а затем в общий полиэтиленовый мешок, который закладывается в корпус контейнера 1. Контейнер закрывается крышкой 2 с ручкой 3, пакуется в полиэтиленовый мешок, затем в огнеупорный мешок с завязками и липучками для крепления. За счет завязок и липучек для крепления контейнер может быть помещен в любое место орбитальной станции. Для проведения эксперимента с биообъектами космонавт, согласно плану работы, вынимает последовательно в обратном порядке общий полиэтиленовый мешок с матрасами для их экспозиции в условиях космоса. Контейнер может быть использован в лабораториях, где есть необходимость для герметичной транспортировки биообъектов в определенном температурном режиме и их хранения некоторое время в различных условиях. 15146 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Транспортный контейнер для биообъектов,содержащий корпус,выполненный из алюминиевого сплава, крышку с юбкой и ручкой,отличающийся тем, что корпус выполнен овальной формы, снабжен выступом в верхней части стенки корпуса по его периметру, внутри контейнера имеется термозащитная и огнеупорная прокладка, а сам контейнер дополнительно упакован в полиэтиленовый мешок, размещенный в защитном огнеупорном чехле с креплениями. 2. Контейнер по п. 1, отличающийся тем, что ручка крышки выполнена сгибающейся. 3. Контейнер по п. 1, отличающийся тем, что в юбке крышки по ее периметру выполнена канавка,повторяющая форму выступа корпуса. 4. Способ транспортирования биообъектов в контейнере,заключающийся в размещении биообъектов в пластиковых матрасах, упакованных в полиэтиленовый мешок и размещенных в транспортном контейнере, отличающийся тем, что перед упаковкой в полиэтиленовый мешок каждый матрас помещают в полиэтиленовый пакет и транспортировку биообъектов осуществляют в контейнере по п.п. 1-3.
