Стартовая огнеупорная засыпка для заполнения канала шиберного затвора сталеразливочного ковша перед выпуском металла из плавильного агрегата

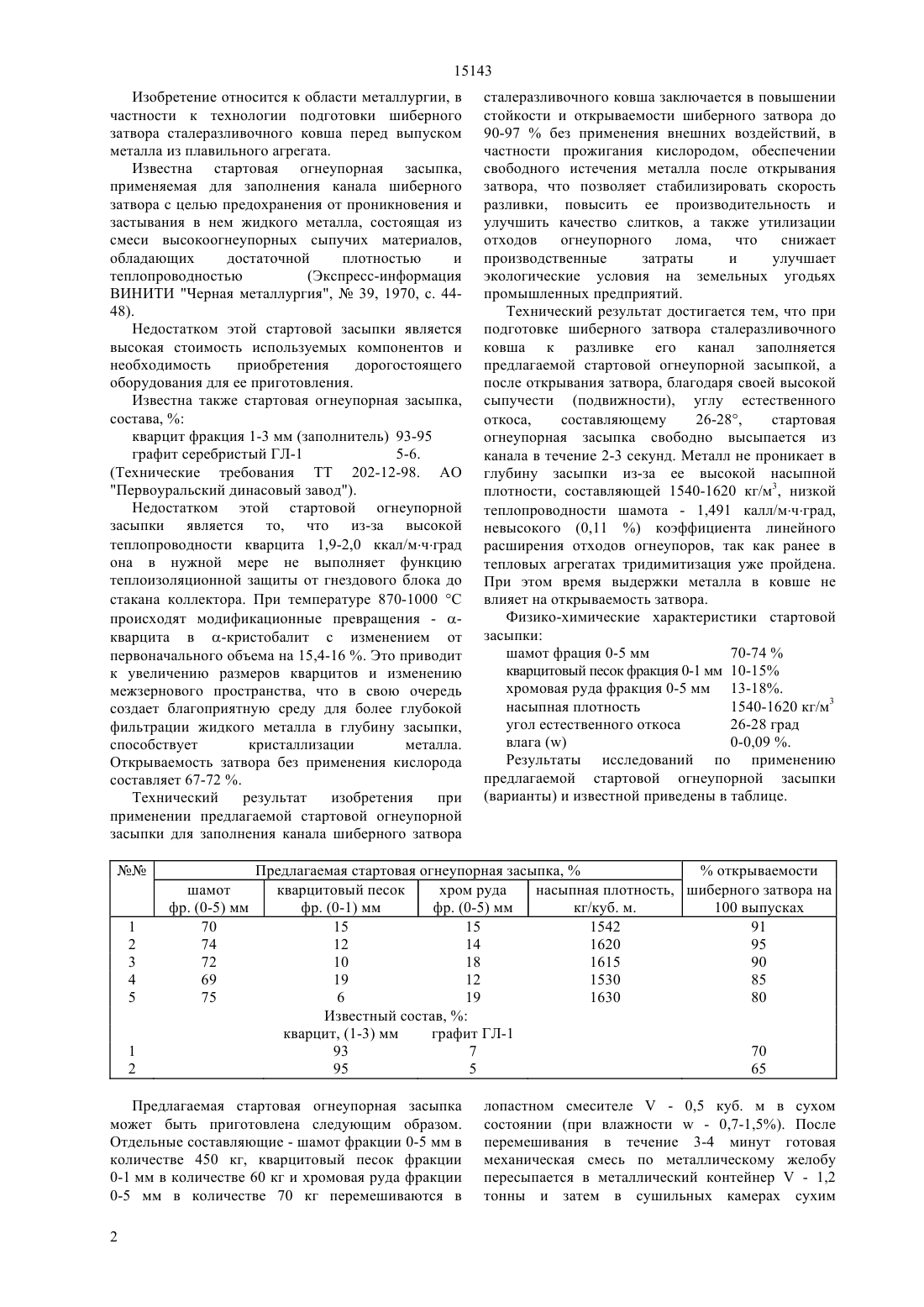

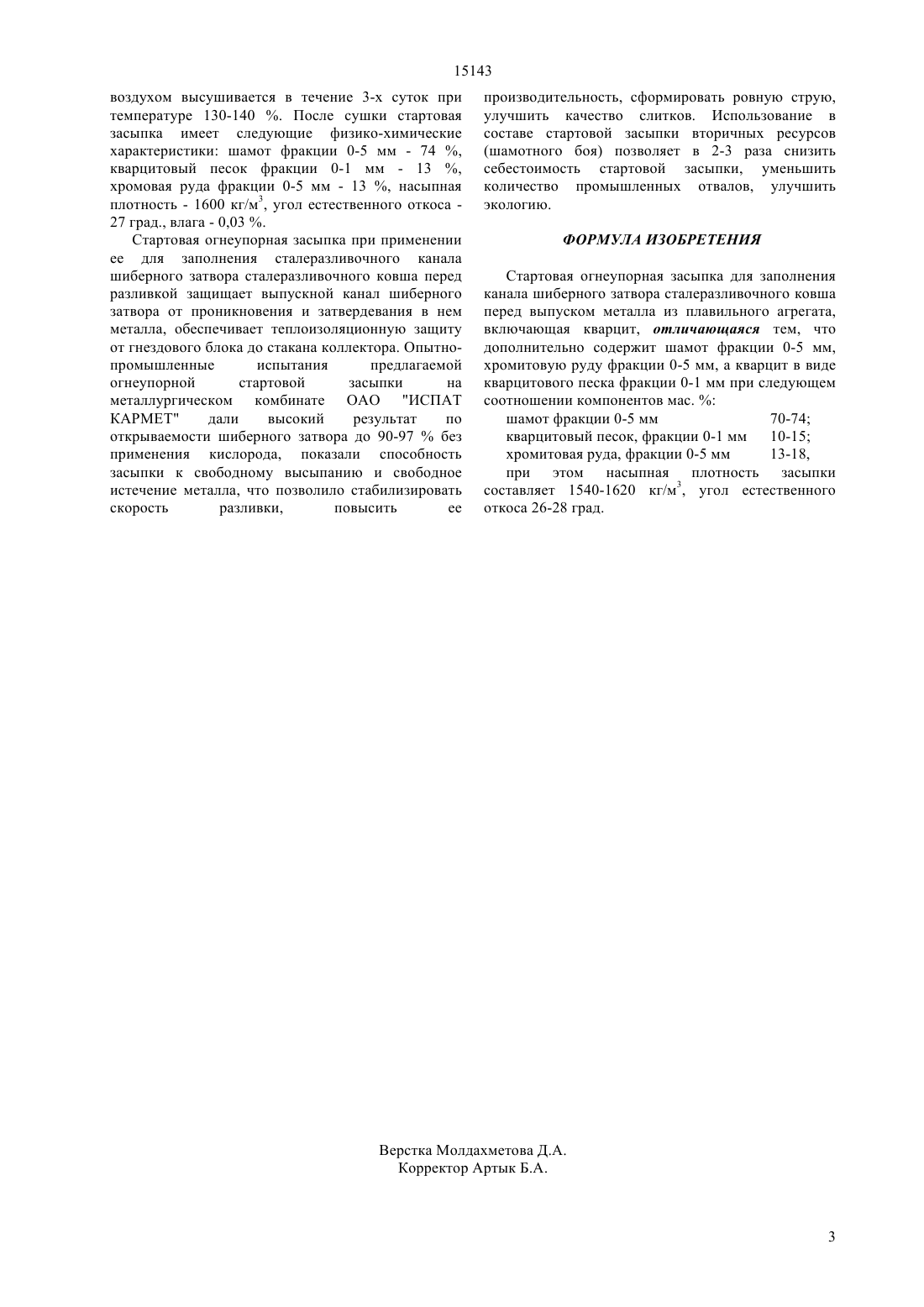

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ шиберного затвора без применения внешних воздействий, в частности прожигания кислородом,обеспечении свободного истечения металла после открывания затвора, стабилизации скорости разливки, повышения производительности и улучшения качества слитков, а также утилизации отходов огнеупорного лома. Стартовая огнеупорная засыпка для заполнения канала шиберного затвора сталеразливочного ковша перед выпуском металла из плавильного агрегата,включающая кварцит, при этом дополнительно содержит шамот фракции 0-5 мм, хромитовую руду фракции 0-5 мм, а кварцит в виде кварцитового песка фракции 0-1 мм при следующем соотношении компонентов мас.шамот фракции 0-5 мм 70-74 кварцитовый песок, фракции 0-1 мм 10-15 хромитовая руда, фракции 0-5 мм 13-18,при этом насыпная плотность засыпки составляет 1540-1620 кг/м 3, угол естественного откоса 2628 град.(73) Акционерное общество Миттал Стил Темиртау(56) Экспресс-информация ВИНИТИ Черная металлургия 39, 1970, с. 44-48. Технические требования ТТ 202-12-98. АО Первоуральский динасовый завод(54) СТАРТОВАЯ ОГНЕУПОРНАЯ ЗАСЫПКА ДЛЯ ЗАПОЛНЕНИЯ КАНАЛА ШИБЕРНОГО ЗАТВОРА СТАЛЕРАЗЛИВОЧНОГО КОВША ПЕРЕД ВЫПУСКОМ МЕТАЛЛА ИЗ ПЛАВИЛЬНОГО АГРЕГАТА(57) Изобретение относится к области металлургии,в частности к технологии подготовки шиберного затвора сталеразливочного ковша перед выпуском металла из плавильного агрегата. Технический результат изобретения заключается в повышении стойкости и открываемости 15143 Изобретение относится к области металлургии, в частности к технологии подготовки шиберного затвора сталеразливочного ковша перед выпуском металла из плавильного агрегата. Известна стартовая огнеупорная засыпка,применяемая для заполнения канала шиберного затвора с целью предохранения от проникновения и застывания в нем жидкого металла, состоящая из смеси высокоогнеупорных сыпучих материалов,обладающих достаточной плотностью и теплопроводностью(Экспресс-информация ВИНИТИ Черная металлургия,39, 1970, с. 4448). Недостатком этой стартовой засыпки является высокая стоимость используемых компонентов и необходимость приобретения дорогостоящего оборудования для ее приготовления. Известна также стартовая огнеупорная засыпка,состава,кварцит фракция 1-3 мм (заполнитель) 93-95 графит серебристый ГЛ-1 5-6.(Технические требования ТТ 202-12-98. АО Первоуральский динасовый завод). Недостатком этой стартовой огнеупорной засыпки является то, что из-за высокой теплопроводности кварцита 1,9-2,0 ккал/мчград она в нужной мере не выполняет функцию теплоизоляционной защиты от гнездового блока до стакана коллектора. При температуре 870-1000 С происходят модификационные превращения - кварцита в -кристобалит с изменением от первоначального объема на 15,4-16 . Это приводит к увеличению размеров кварцитов и изменению межзернового пространства, что в свою очередь создает благоприятную среду для более глубокой фильтрации жидкого металла в глубину засыпки,способствует кристаллизации металла. Открываемость затвора без применения кислорода составляет 67-72 . Технический результат изобретения при применении предлагаемой стартовой огнеупорной засыпки для заполнения канала шиберного затвора Предлагаемая стартовая огнеупорная засыпка,открываемости кварцитовый песок хром руда насыпная плотность, шиберного затвора на фр. (0-1) мм фр. (0-5) мм кг/куб. м. 100 выпусках 15 15 1542 91 12 14 1620 95 10 18 1615 90 19 12 1530 85 6 19 1630 80 Известный состав,кварцит, (1-3) мм графит ГЛ-1 93 7 70 95 5 65 Предлагаемая стартовая огнеупорная засыпка может быть приготовлена следующим образом. Отдельные составляющие - шамот фракции 0-5 мм в количестве 450 кг, кварцитовый песок фракции 0-1 мм в количестве 60 кг и хромовая руда фракции 0-5 мм в количестве 70 кг перемешиваются в 2 сталеразливочного ковша заключается в повышении стойкости и открываемости шиберного затвора до 90-97 без применения внешних воздействий, в частности прожигания кислородом, обеспечении свободного истечения металла после открывания затвора, что позволяет стабилизировать скорость разливки, повысить ее производительность и улучшить качество слитков, а также утилизации отходов огнеупорного лома,что снижает производственные затраты и улучшает экологические условия на земельных угодьях промышленных предприятий. Технический результат достигается тем, что при подготовке шиберного затвора сталеразливочного ковша к разливке его канал заполняется предлагаемой стартовой огнеупорной засыпкой, а после открывания затвора, благодаря своей высокой сыпучести (подвижности), углу естественного откоса,составляющему 26-28,стартовая огнеупорная засыпка свободно высыпается из канала в течение 2-3 секунд. Металл не проникает в глубину засыпки из-за ее высокой насыпной плотности, составляющей 1540-1620 кг/м 3, низкой теплопроводности шамота - 1,491 калл/мчград,невысокого (0,11 ) коэффициента линейного расширения отходов огнеупоров, так как ранее в тепловых агрегатах тридимитизация уже пройдена. При этом время выдержки металла в ковше не влияет на открываемость затвора. Физико-химические характеристики стартовой засыпки шамот фрация 0-5 мм 70-74 кварцитовый песок фракция 0-1 мм 10-15 хромовая руда фракция 0-5 мм 13-18. насыпная плотность 1540-1620 кг/м 3 угол естественного откоса 26-28 град влага 0-0,09 . Результаты исследований по применению предлагаемой стартовой огнеупорной засыпки лопастном смесителе- 0,5 куб. м в сухом состоянии (при влажности- 0,7-1,5). После перемешивания в течение 3-4 минут готовая механическая смесь по металлическому желобу пересыпается в металлический контейнер- 1,2 тонны и затем в сушильных камерах сухим 15143 воздухом высушивается в течение 3-х суток при температуре 130-140 . После сушки стартовая засыпка имеет следующие физико-химические характеристики шамот фракции 0-5 мм - 74 ,кварцитовый песок фракции 0-1 мм - 13 ,хромовая руда фракции 0-5 мм - 13 , насыпная плотность - 1600 кг/м 3, угол естественного откоса 27 град., влага - 0,03 . Стартовая огнеупорная засыпка при применении ее для заполнения сталеразливочного канала шиберного затвора сталеразливочного ковша перед разливкой защищает выпускной канал шиберного затвора от проникновения и затвердевания в нем металла, обеспечивает теплоизоляционную защиту от гнездового блока до стакана коллектора. Опытнопромышленные испытания предлагаемой огнеупорной стартовой засыпки на металлургическом комбинате ОАО ИСПАТ КАРМЕТ дали высокий результат по открываемости шиберного затвора до 90-97 без применения кислорода, показали способность засыпки к свободному высыпанию и свободное истечение металла, что позволило стабилизировать скорость разливки,повысить ее производительность, сформировать ровную струю,улучшить качество слитков. Использование в составе стартовой засыпки вторичных ресурсов(шамотного боя) позволяет в 2-3 раза снизить себестоимость стартовой засыпки, уменьшить количество промышленных отвалов, улучшить экологию. ФОРМУЛА ИЗОБРЕТЕНИЯ Стартовая огнеупорная засыпка для заполнения канала шиберного затвора сталеразливочного ковша перед выпуском металла из плавильного агрегата,включающая кварцит, отличающаяся тем, что дополнительно содержит шамот фракции 0-5 мм,хромитовую руду фракции 0-5 мм, а кварцит в виде кварцитового песка фракции 0-1 мм при следующем соотношении компонентов мас.шамот фракции 0-5 мм 70-74 кварцитовый песок, фракции 0-1 мм 10-15 хромитовая руда, фракции 0-5 мм 13-18,при этом насыпная плотность засыпки составляет 1540-1620 кг/м 3, угол естественного откоса 26-28 град.
