Способ низконапорного импульсно-капельного орошения

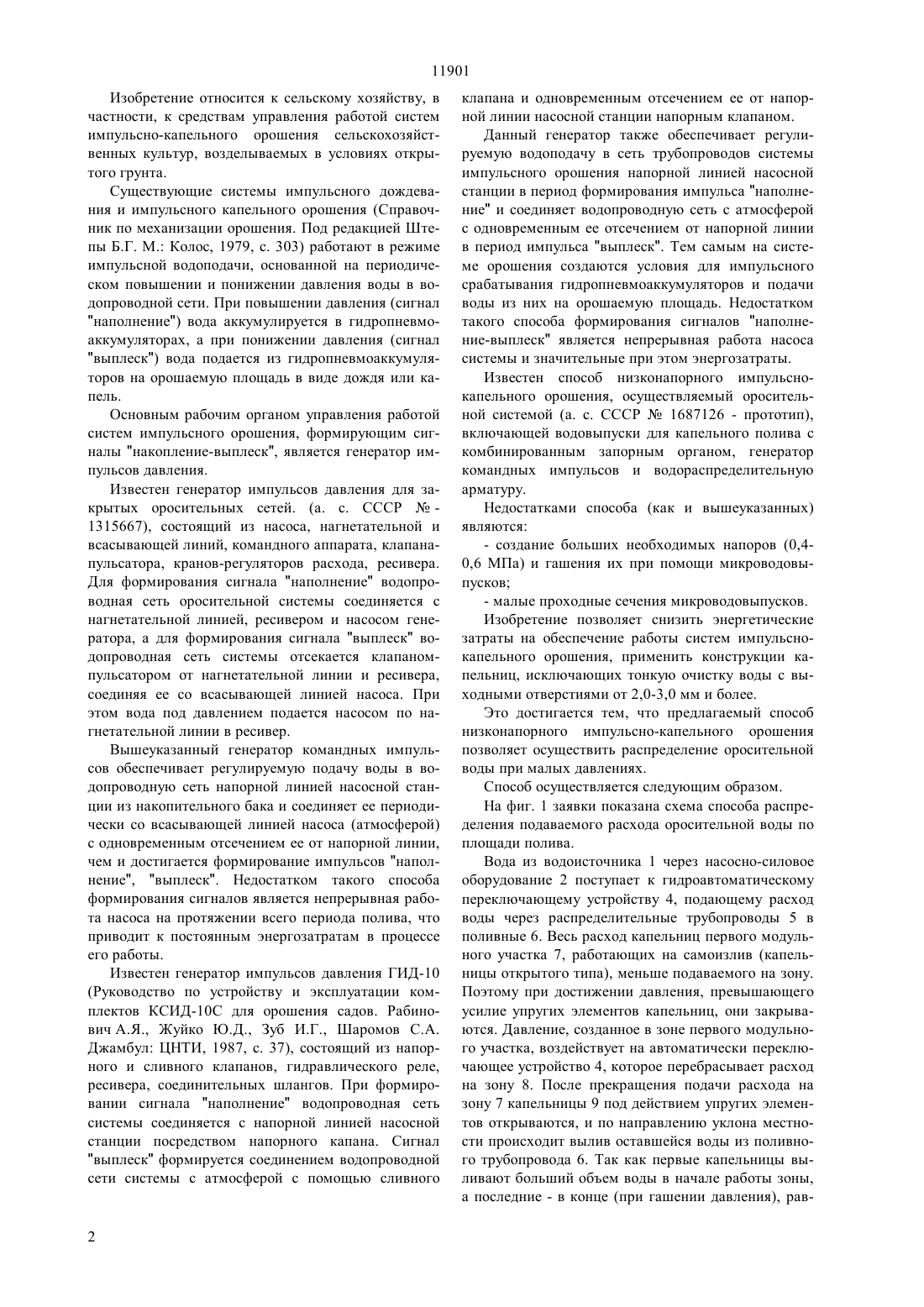

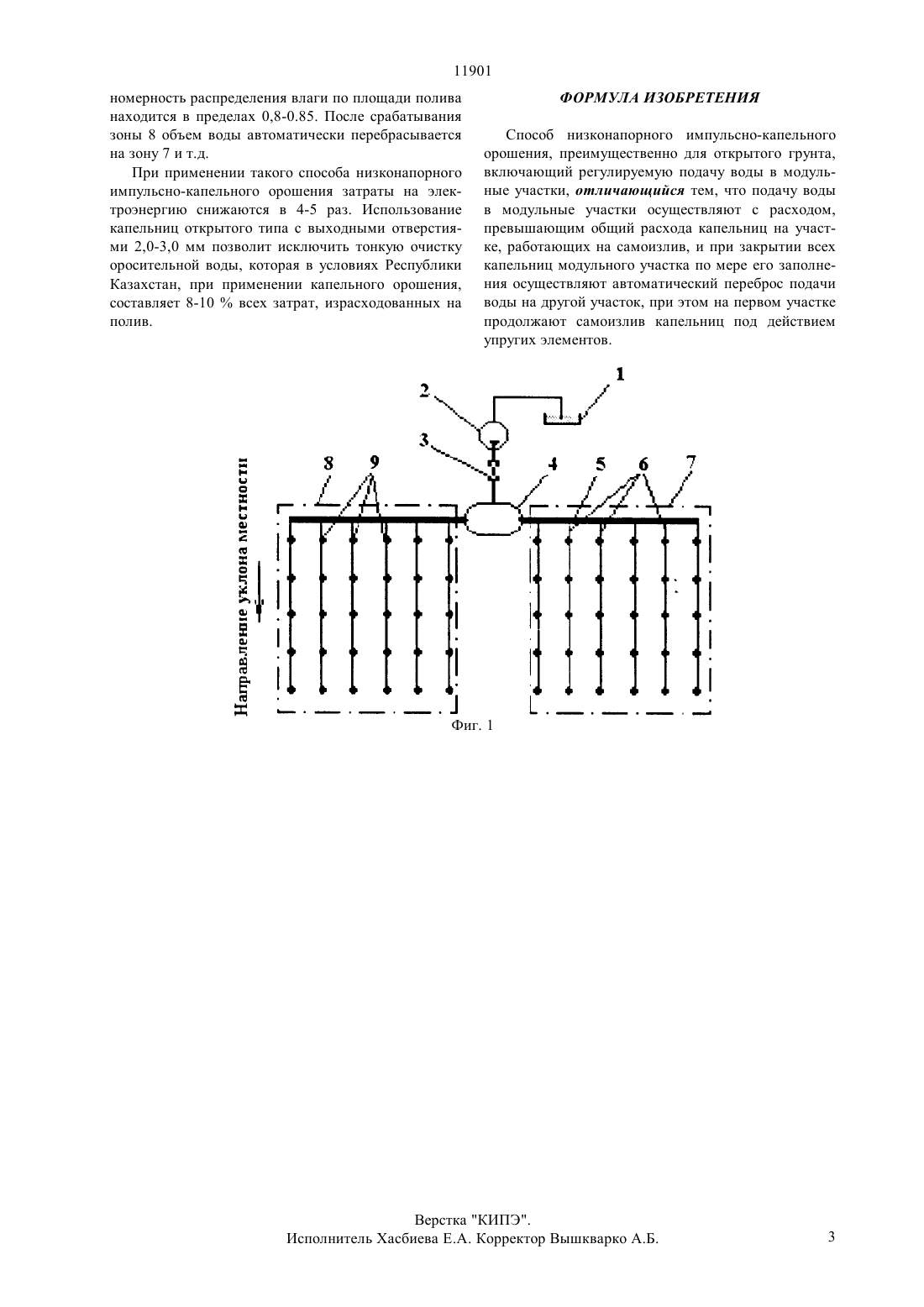

(51)7 01 25/02 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Мухамеджанов Валиахмет Нуриахметович Мусекенов Мейрамбай Мусекенович Калашников Александр Афанасьевич Жарков Вячеслав Антонович Кван Юрий Ремирович Калашникова Людмила Павловна(73) Республиканское государственное казенное предприятие Казахский научно-исследовательский институт водного хозяйства(57) Изобретение относится к сельскому хозяйству, в частности, к средствам управления работой систем импульсно-капельного орошения сельскохозяйственных культур, возделываемых в условиях открытого грунта. Изобретение позволяет снизить энергетические затраты на обеспечение работы систем импульснокапельного орошения, применять конструкции капельниц, исключающих тонкую очистку воды. Способ основан на регулируемой подаче воды на модульные участки системы. Подаваемый расход превышает общий расход капельниц, работающих на самоизлив. По мере заполнения модульного участка, все капельницы закрываются, и происходит автоматическое переключение расхода на другой модульный участок. Капельницы на первом участке под действием эластичных элементов продолжают самоизлив. 11901 Изобретение относится к сельскому хозяйству, в частности, к средствам управления работой систем импульсно-капельного орошения сельскохозяйственных культур, возделываемых в условиях открытого грунта. Существующие системы импульсного дождевания и импульсного капельного орошения (Справочник по механизации орошения. Под редакцией Штепы Б.Г. М. Колос, 1979, с. 303) работают в режиме импульсной водоподачи, основанной на периодическом повышении и понижении давления воды в водопроводной сети. При повышении давления (сигнал наполнение) вода аккумулируется в гидропневмоаккумуляторах, а при понижении давления (сигнал выплеск) вода подается из гидропневмоаккумуляторов на орошаемую площадь в виде дождя или капель. Основным рабочим органом управления работой систем импульсного орошения, формирующим сигналы накопление-выплеск, является генератор импульсов давления. Известен генератор импульсов давления для закрытых оросительных сетей. (а. с. СССР 1315667), состоящий из насоса, нагнетательной и всасывающей линий, командного аппарата, клапанапульсатора, кранов-регуляторов расхода, ресивера. Для формирования сигнала наполнение водопроводная сеть оросительной системы соединяется с нагнетательной линией, ресивером и насосом генератора, а для формирования сигнала выплеск водопроводная сеть системы отсекается клапаномпульсатором от нагнетательной линии и ресивера,соединяя ее со всасывающей линией насоса. При этом вода под давлением подается насосом по нагнетательной линии в ресивер. Вышеуказанный генератор командных импульсов обеспечивает регулируемую подачу воды в водопроводную сеть напорной линией насосной станции из накопительного бака и соединяет ее периодически со всасывающей линией насоса (атмосферой) с одновременным отсечением ее от напорной линии,чем и достигается формирование импульсов наполнение, выплеск. Недостатком такого способа формирования сигналов является непрерывная работа насоса на протяжении всего периода полива, что приводит к постоянным энергозатратам в процессе его работы. Известен генератор импульсов давления ГИД-10(Руководство по устройству и эксплуатации комплектов КСИД-10 С для орошения садов. Рабинович А.Я., Жуйко Ю.Д., Зуб И.Г., Шаромов С.А. Джамбул ЦНТИ, 1987, с. 37), состоящий из напорного и сливного клапанов, гидравлического реле,ресивера, соединительных шлангов. При формировании сигнала наполнение водопроводная сеть системы соединяется с напорной линией насосной станции посредством напорного капана. Сигнал выплеск формируется соединением водопроводной сети системы с атмосферой с помощью сливного клапана и одновременным отсечением ее от напорной линии насосной станции напорным клапаном. Данный генератор также обеспечивает регулируемую водоподачу в сеть трубопроводов системы импульсного орошения напорной линией насосной станции в период формирования импульса наполнение и соединяет водопроводную сеть с атмосферой с одновременным ее отсечением от напорной линии в период импульса выплеск. Тем самым на системе орошения создаются условия для импульсного срабатывания гидропневмоаккумуляторов и подачи воды из них на орошаемую площадь. Недостатком такого способа формирования сигналов наполнение-выплеск является непрерывная работа насоса системы и значительные при этом энергозатраты. Известен способ низконапорного импульснокапельного орошения, осуществляемый оросительной системой (а. с. СССР 1687126 - прототип),включающей водовыпуски для капельного полива с комбинированным запорным органом, генератор командных импульсов и водораспределительную арматуру. Недостатками способа (как и вышеуказанных) являются- создание больших необходимых напоров (0,40,6 МПа) и гашения их при помощи микроводовыпусков- малые проходные сечения микроводовыпусков. Изобретение позволяет снизить энергетические затраты на обеспечение работы систем импульснокапельного орошения, применить конструкции капельниц, исключающих тонкую очистку воды с выходными отверстиями от 2,0-3,0 мм и более. Это достигается тем, что предлагаемый способ низконапорного импульсно-капельного орошения позволяет осуществить распределение оросительной воды при малых давлениях. Способ осуществляется следующим образом. На фиг. 1 заявки показана схема способа распределения подаваемого расхода оросительной воды по площади полива. Вода из водоисточника 1 через насосно-силовое оборудование 2 поступает к гидроавтоматическому переключающему устройству 4, подающему расход воды через распределительные трубопроводы 5 в поливные 6. Весь расход капельниц первого модульного участка 7, работающих на самоизлив (капельницы открытого типа), меньше подаваемого на зону. Поэтому при достижении давления, превышающего усилие упругих элементов капельниц, они закрываются. Давление, созданное в зоне первого модульного участка, воздействует на автоматически переключающее устройство 4, которое перебрасывает расход на зону 8. После прекращения подачи расхода на зону 7 капельницы 9 под действием упругих элементов открываются, и по направлению уклона местности происходит вылив оставшейся воды из поливного трубопровода 6. Так как первые капельницы выливают больший объем воды в начале работы зоны,а последние - в конце (при гашении давления), рав 11901 номерность распределения влаги по площади полива находится в пределах 0,8-0.85. После срабатывания зоны 8 объем воды автоматически перебрасывается на зону 7 и т.д. При применении такого способа низконапорного импульсно-капельного орошения затраты на электроэнергию снижаются в 4-5 раз. Использование капельниц открытого типа с выходными отверстиями 2,0-3,0 мм позволит исключить тонкую очистку оросительной воды, которая в условиях Республики Казахстан, при применении капельного орошения,составляет 8-10 всех затрат, израсходованных на полив. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ низконапорного импульсно-капельного орошения, преимущественно для открытого грунта,включающий регулируемую подачу воды в модульные участки, отличающийся тем, что подачу воды в модульные участки осуществляют с расходом,превышающим общий расхода капельниц на участке, работающих на самоизлив, и при закрытии всех капельниц модульного участка по мере его заполнения осуществляют автоматический переброс подачи воды на другой участок, при этом на первом участке продолжают самоизлив капельниц под действием упругих элементов.
