Композиция для изготовления облицовочных изделий

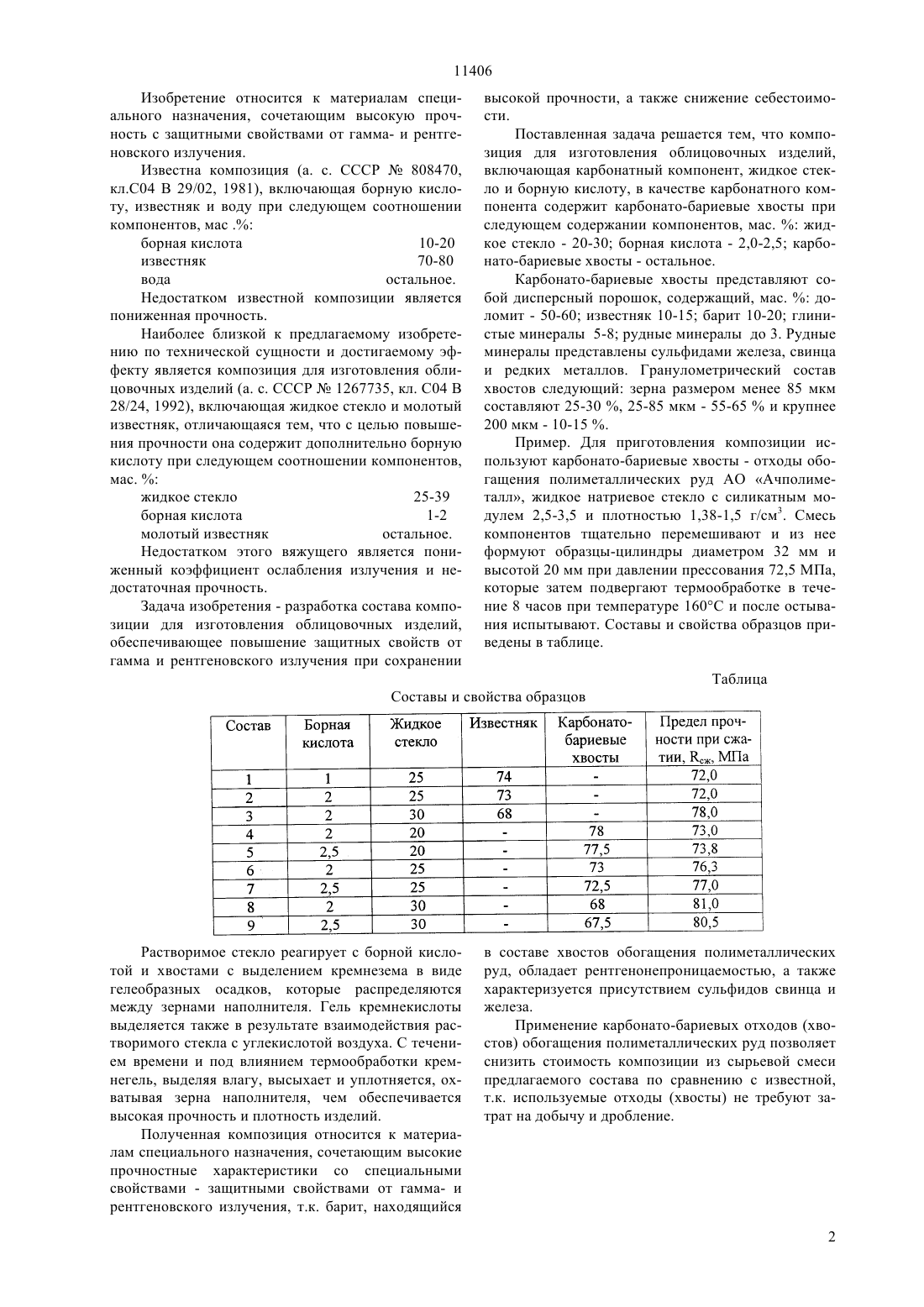

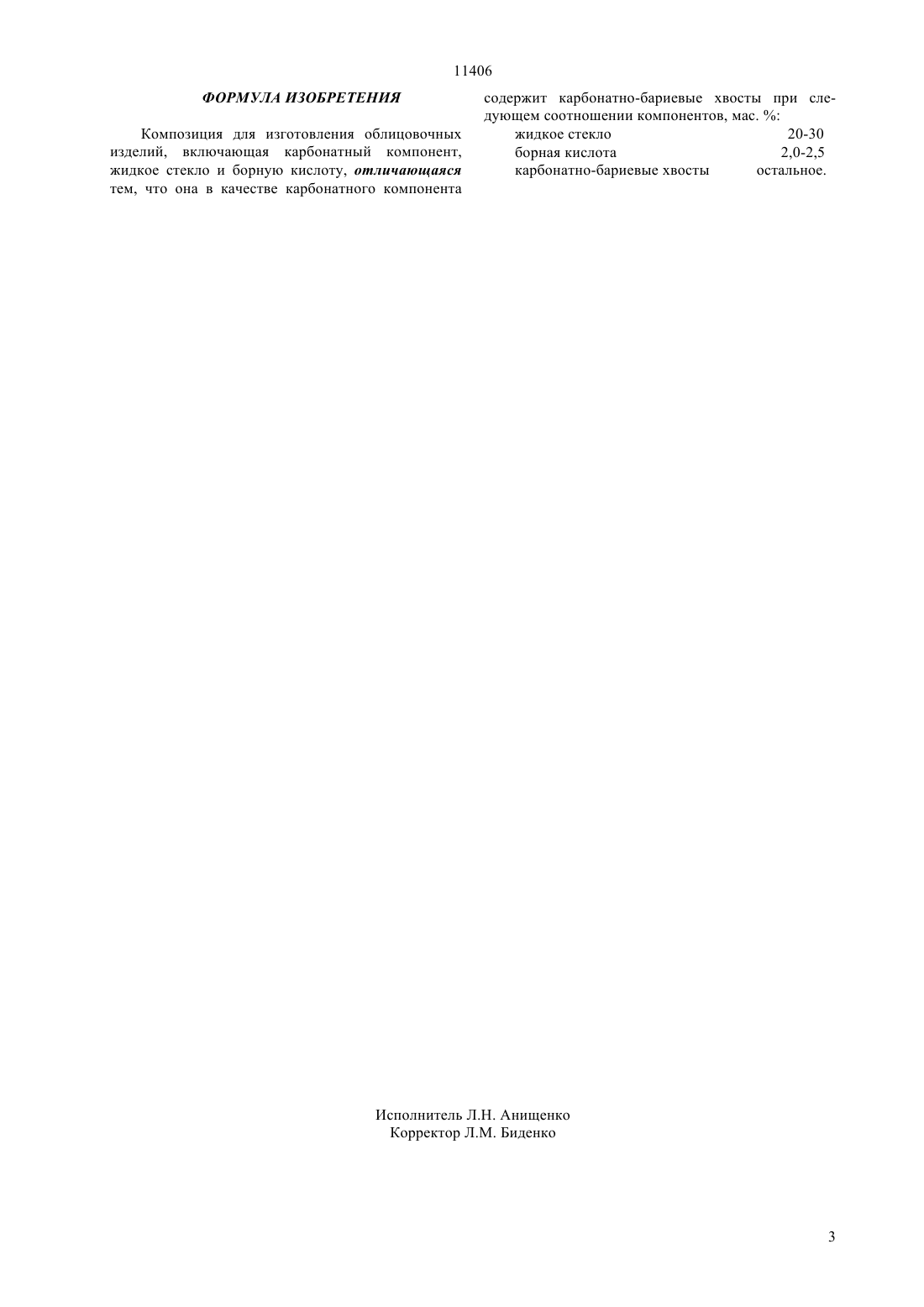

(51)7 04 28/24//21 1/04, 04 11120 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(72) Худякова Татьяна МихайловнаВернер Владимир ФедоровичБарбанягре Владимир ДмитриевичГрошев Игорь Александрович Ганичева Елена АнатольевнаСапатова Нургуль Орынбасаровна(73) Республиканское государственное казнное предприятие Южно-Казахстанский Государственный университет им. М. Ауезова Министерства образования и науки Республики Казахстан(54) КОМПОЗИЦИЯ ДЛЯ ИЗГОТОВЛЕНИЯ ОБЛИЦОВОЧНЫХ ИЗДЕЛИЙ(57) Изобретение относится к материалам специального назначения, сочетающим высокую проч ность с защитными свойствами от гамма- и рентгеновского излучения. Задача изобретения - разработка состава композиции для изготовления облицовочных изделий,обеспечивающего повышения защитных свойств от гамма- и рентгеновского излучения при сохранении высокой прочности, а также снижение себестоимости. Поставленная задача решается тем, что композиция для изготовления облицовочных изделий,включающая карбонатный компонент, жидкое стекло и борную кислоту, содержит в качестве карбонатного компонента карбонато-бариевые хвосты при следующем соотношении компонентов, ма . жидкое стекло 20-30 борная кислота 2,0-2,5 карбонато-бариевые хвосты остальное. 11406 Изобретение относится к материалам специального назначения, сочетающим высокую прочность с защитными свойствами от гамма- и рентгеновского излучения. Известна композиция (а. с. ССС 808470,кл.С 04 В 29/02, 1981), включающая борную кислоту, известняк и воду при следующем соотношении компонентов, мас . борная кислота 10-20 известняк 70-80 вода остальное. Недостатком известной композиции является пониженная прочность. Наиболее близкой к предлагаемому изобретению по технической сущности и достигаемому эффекту является композиция для изготовления облицовочных изделий (а. с. СССР 1267735, кл. С 04 В 28/24, 1992), включающая жидкое стекло и молотый известняк, отличающаяся тем, что с целью повышения прочности она содержит дополнительно борную кислоту при следующем соотношении компонентов,мас.жидкое стекло 25-39 борная кислота 1-2 молотый известняк остальное. Недостатком этого вяжущего является пониженный коэффициент ослабления излучения и недостаточная прочность. Задача изобретения - разработка состава композиции для изготовления облицовочных изделий,обеспечивающее повышение защитных свойств от гамма и рентгеновского излучения при сохранении высокой прочности, а также снижение себестоимости. Поставленная задача решается тем, что композиция для изготовления облицовочных изделий,включающая карбонатный компонент, жидкое стекло и борную кислоту, в качестве карбонатного компонента содержит карбонато-бариевые хвосты при следующем содержании компонентов, мас.жидкое стекло - 20-30 борная кислота - 2,0-2,5 карбонато-бариевые хвосты - остальное. Карбонато-бариевые хвосты представляют собой дисперсный порошок, содержащий, мас.доломит - 50-60 известняк 10-15 барит 10-20 глинистые минералы 5-8 рудные минералы до 3. Рудные минералы представлены сульфидами железа, свинца и редких металлов. Гранулометрический состав хвостов следующий зерна размером менее 85 мкм составляют 25-30 , 25-85 мкм - 55-65 и крупнее 200 мкм - 10-15 . Пример. Для приготовления композиции используют карбонато-бариевые хвосты - отходы обогащения полиметаллических руд АО Ачполиметалл, жидкое натриевое стекло с силикатным модулем 2,5-3,5 и плотностью 1,38-1,5 г/см 3. Смесь компонентов тщательно перемешивают и из нее формуют образцы-цилиндры диаметром 32 мм и высотой 20 мм при давлении прессования 72,5 МПа,которые затем подвергают термообработке в течение 8 часов при температуре 160 С и после остывания испытывают. Составы и свойства образцов приведены в таблице. Таблица Растворимое стекло реагирует с борной кислотой и хвостами с выделением кремнезема в виде гелеобразных осадков, которые распределяются между зернами наполнителя. Гель кремнекислоты выделяется также в результате взаимодействия растворимого стекла с углекислотой воздуха. С течением времени и под влиянием термообработки кремнегель, выделяя влагу, высыхает и уплотняется, охватывая зерна наполнителя, чем обеспечивается высокая прочность и плотность изделий. Полученная композиция относится к материалам специального назначения, сочетающим высокие прочностные характеристики со специальными свойствами - защитными свойствами от гамма- и рентгеновского излучения, т.к. барит, находящийся в составе хвостов обогащения полиметаллических руд, обладает рентгенонепроницаемостью, а также характеризуется присутствием сульфидов свинца и железа. Применение карбонато-бариевых отходов (хвостов) обогащения полиметаллических руд позволяет снизить стоимость композиции из сырьевой смеси предлагаемого состава по сравнению с известной,т.к. используемые отходы (хвосты) не требуют затрат на добычу и дробление. 11406 ФОРМУЛА ИЗОБРЕТЕНИЯ Композиция для изготовления облицовочных изделий, включающая карбонатный компонент,жидкое стекло и борную кислоту, отличающаяся тем, что она в качестве карбонатного компонента содержит карбонатно-бариевые хвосты при следующем соотношении компонентов, мас.жидкое стекло 20-30 борная кислота 2,0-2,5 карбонатно-бариевые хвосты остальное.
