Изолирующая композиция для обработки резиновых смесей

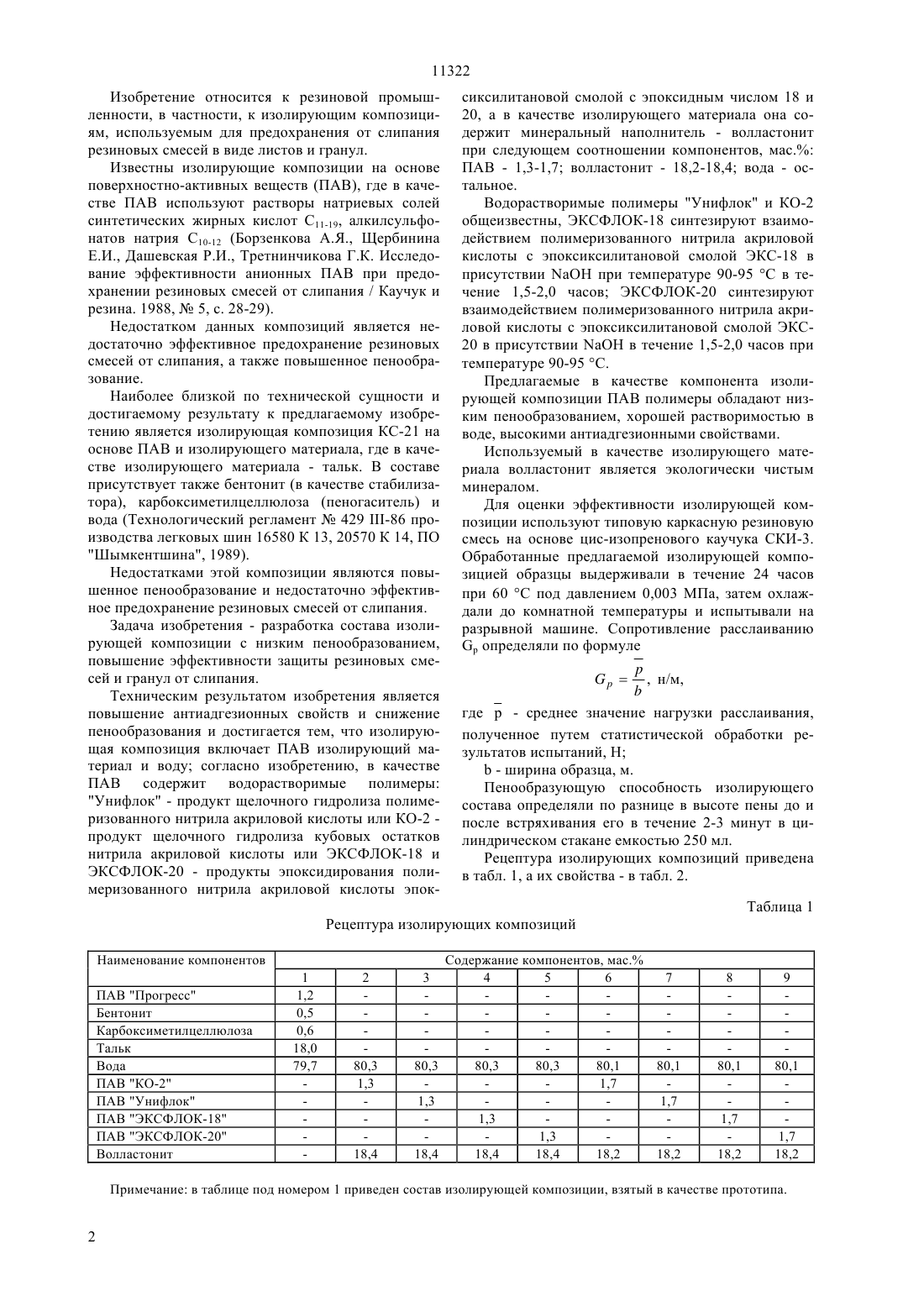

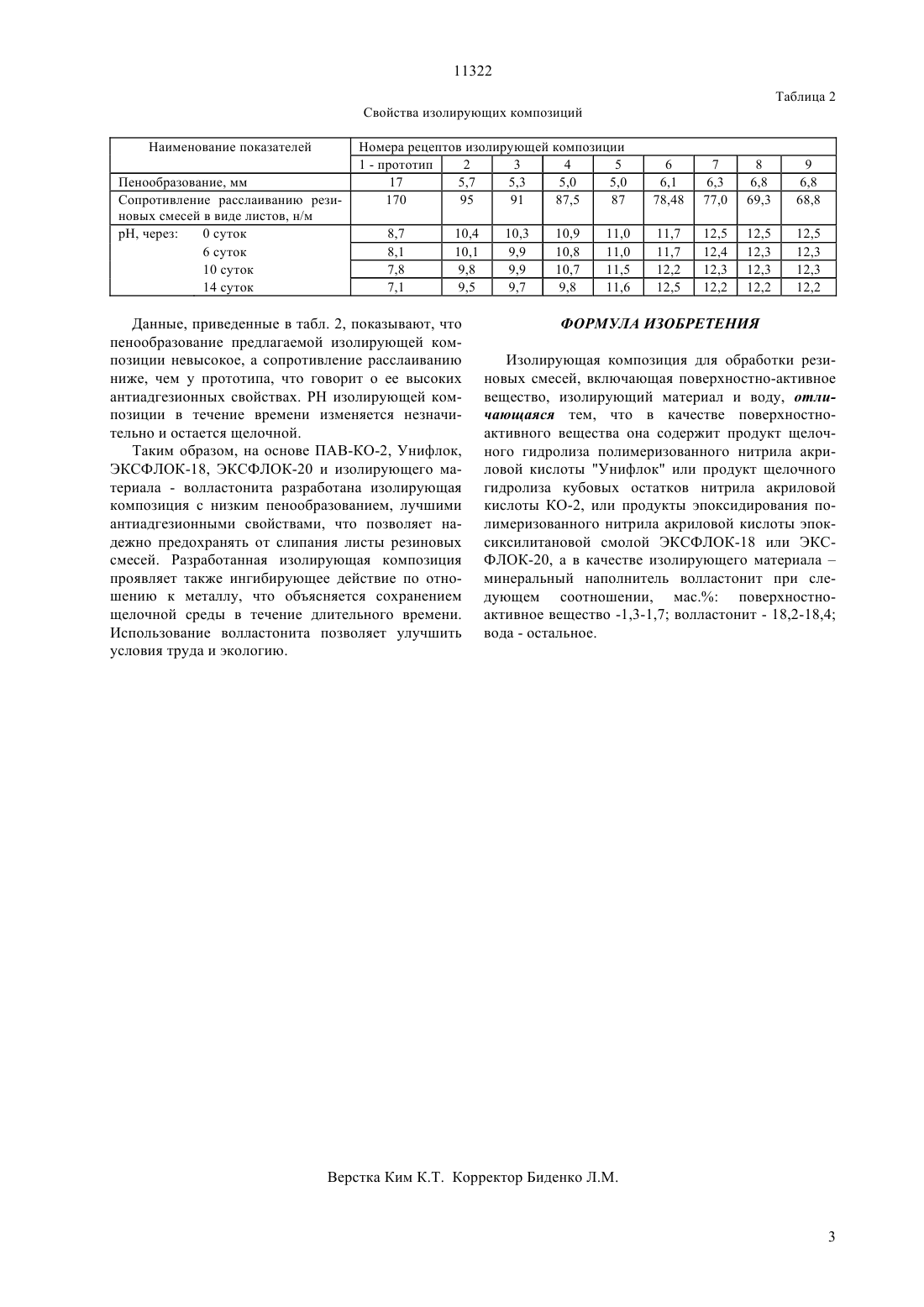

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Изолирующая композиция включает поверхностно-активное вещество (ПАВ), изолирующий материал и воду. В качестве ПАВ содержит водорастворимые полимеры Унифлок - продукт щелочного гидролиза полимеризованного нитрила акриловой кислоты или КО-2 - продукт щелочного гидролиза кубовых остатков нитрила акриловой кислоты, или ЭКСФЛОК-18 и ЭКСФЛОК-20 - продукты эпоксидирования полимеризованного нитрила акриловой кислоты эпоксиксилитановой смолой с эпоксидным числом 18 и 20, а в качестве изолирующего материала она содержит минеральный наполнитель- волластонит при следующем соотношении компонентов, мас. ПАВ - 1,3-1,7 волластонит - 18,218,4 вода - остальное. Предлагаемая изолирующая композиция отличается хорошими антиадгезионными свойствами, низким пенообразованием и не вызывает коррозию металла.(72) Бимбетова Гульмира Жанкабыловна Сакибаева Сауле Абдразаковна Бейсенбаев Орал Корганбекович Надиров Казим Садыкович Тасанбаева Нуржамал Егемкуловна Таутанов Хайдар Баязеевич Мамытов Кенже Жумадилаевич(54) ИЗОЛИРУЮЩАЯ КОМПОЗИЦИЯ ДЛЯ ОБРАБОТКИ РЕЗИНОВЫХ СМЕСЕЙ(57) Изобретение относится к резиновой промышленности, в частности, к изолирующим композициям, используемым для предохранения от слипания резиновых смесей в виде листов и гранул. 11322 Изобретение относится к резиновой промышленности, в частности, к изолирующим композициям, используемым для предохранения от слипания резиновых смесей в виде листов и гранул. Известны изолирующие композиции на основе поверхностно-активных веществ (ПАВ), где в качестве ПАВ используют растворы натриевых солей синтетических жирных кислот С 11-19, алкилсульфонатов натрия С 10-12 (Борзенкова А.Я., Щербинина Е.И., Дашевская Р.И., Третнинчикова Г.К. Исследование эффективности анионных ПАВ при предохранении резиновых смесей от слипания / Каучук и резина. 1988,5, с. 28-29). Недостатком данных композиций является недостаточно эффективное предохранение резиновых смесей от слипания, а также повышенное пенообразование. Наиболее близкой по технической сущности и достигаемому результату к предлагаемому изобретению является изолирующая композиция КС-21 на основе ПАВ и изолирующего материала, где в качестве изолирующего материала - тальк. В составе присутствует также бентонит (в качестве стабилизатора), карбоксиметилцеллюлоза (пеногаситель) и вода (Технологический регламент 429 -86 производства легковых шин 16580 К 13, 20570 К 14, ПО Шымкентшина, 1989). Недостатками этой композиции являются повышенное пенообразование и недостаточно эффективное предохранение резиновых смесей от слипания. Задача изобретения - разработка состава изолирующей композиции с низким пенообразованием,повышение эффективности защиты резиновых смесей и гранул от слипания. Техническим результатом изобретения является повышение антиадгезионных свойств и снижение пенообразования и достигается тем, что изолирующая композиция включает ПАВ изолирующий материал и воду согласно изобретению, в качестве ПАВ содержит водорастворимые полимеры Унифлок - продукт щелочного гидролиза полимеризованного нитрила акриловой кислоты или КО-2 продукт щелочного гидролиза кубовых остатков нитрила акриловой кислоты или ЭКСФЛОК-18 и ЭКСФЛОК-20 - продукты эпоксидирования полимеризованного нитрила акриловой кислоты эпок сиксилитановой смолой с эпоксидным числом 18 и 20, а в качестве изолирующего материала она содержит минеральный наполнитель - волластонит при следующем соотношении компонентов, мас. ПАВ - 1,3-1,7 волластонит - 18,2-18,4 вода - остальное. Водорастворимые полимеры Унифлок и КО-2 общеизвестны, ЭКСФЛОК-18 синтезируют взаимодействием полимеризованного нитрила акриловой кислоты с эпоксиксилитановой смолой ЭКС-18 в присутствиипри температуре 90-95 С в течение 1,5-2,0 часов ЭКСФЛОК-20 синтезируют взаимодействием полимеризованного нитрила акриловой кислоты с эпоксиксилитановой смолой ЭКС 20 в присутствиив течение 1,5-2,0 часов при температуре 90-95 С. Предлагаемые в качестве компонента изолирующей композиции ПАВ полимеры обладают низким пенообразованием, хорошей растворимостью в воде, высокими антиадгезионными свойствами. Используемый в качестве изолирующего материала волластонит является экологически чистым минералом. Для оценки эффективности изолирующей композиции используют типовую каркасную резиновую смесь на основе цис-изопренового каучука СКИ-3. Обработанные предлагаемой изолирующей композицией образцы выдерживали в течение 24 часов при 60 С под давлением 0,003 МПа, затем охлаждали до комнатной температуры и испытывали на разрывной машине. Сопротивление расслаиваниюопределяли по формуле, н/м, где р - среднее значение нагрузки расслаивания,полученное путем статистической обработки результатов испытаний, Н- ширина образца, м. Пенообразующую способность изолирующего состава определяли по разнице в высоте пены до и после встряхивания его в течение 2-3 минут в цилиндрическом стакане емкостью 250 мл. Рецептура изолирующих композиций приведена в табл. 1, а их свойства - в табл. 2. Таблица 1 Рецептура изолирующих композиций Наименование компонентов ПАВ Прогресс Бентонит Карбоксиметилцеллюлоза Тальк Вода ПАВ КО-2 ПАВ Унифлок ПАВ ЭКСФЛОК-18 ПАВ ЭКСФЛОК-20 Волластонит Примечание в таблице под номером 1 приведен состав изолирующей композиции, взятый в качестве прототипа. 11322 Таблица 2 Свойства изолирующих композиций Наименование показателей Пенообразование, мм Сопротивление расслаиванию резиновых смесей в виде листов, н/м рН, через 0 суток 6 суток 10 суток 14 суток Номера рецептов изолирующей композиции 1 - прототип 2 3 4 5 17 5,7 5,3 5,0 5,0 170 95 91 87,5 87 8,7 8,1 7,8 7,1 Данные, приведенные в табл. 2, показывают, что пенообразование предлагаемой изолирующей композиции невысокое, а сопротивление расслаиванию ниже, чем у прототипа, что говорит о ее высоких антиадгезионных свойствах. РН изолирующей композиции в течение времени изменяется незначительно и остается щелочной. Таким образом, на основе ПАВ-КО-2, Унифлок,ЭКСФЛОК-18, ЭКСФЛОК-20 и изолирующего материала - волластонита разработана изолирующая композиция с низким пенообразованием, лучшими антиадгезионными свойствами, что позволяет надежно предохранять от слипания листы резиновых смесей. Разработанная изолирующая композиция проявляет также ингибирующее действие по отношению к металлу, что объясняется сохранением щелочной среды в течение длительного времени. Использование волластонита позволяет улучшить условия труда и экологию. Изолирующая композиция для обработки резиновых смесей, включающая поверхностно-активное вещество, изолирующий материал и воду, отличающаяся тем, что в качестве поверхностноактивного вещества она содержит продукт щелочного гидролиза полимеризованного нитрила акриловой кислоты Унифлок или продукт щелочного гидролиза кубовых остатков нитрила акриловой кислоты КО-2, или продукты эпоксидирования полимеризованного нитрила акриловой кислоты эпоксиксилитановой смолой ЭКСФЛОК-18 или ЭКСФЛОК-20, а в качестве изолирующего материаламинеральный наполнитель волластонит при следующем соотношении, мас. поверхностноактивное вещество -1,3-1,7 волластонит - 18,2-18,4 вода - остальное.
