Изолирующий состав для обработки резиновых смесей

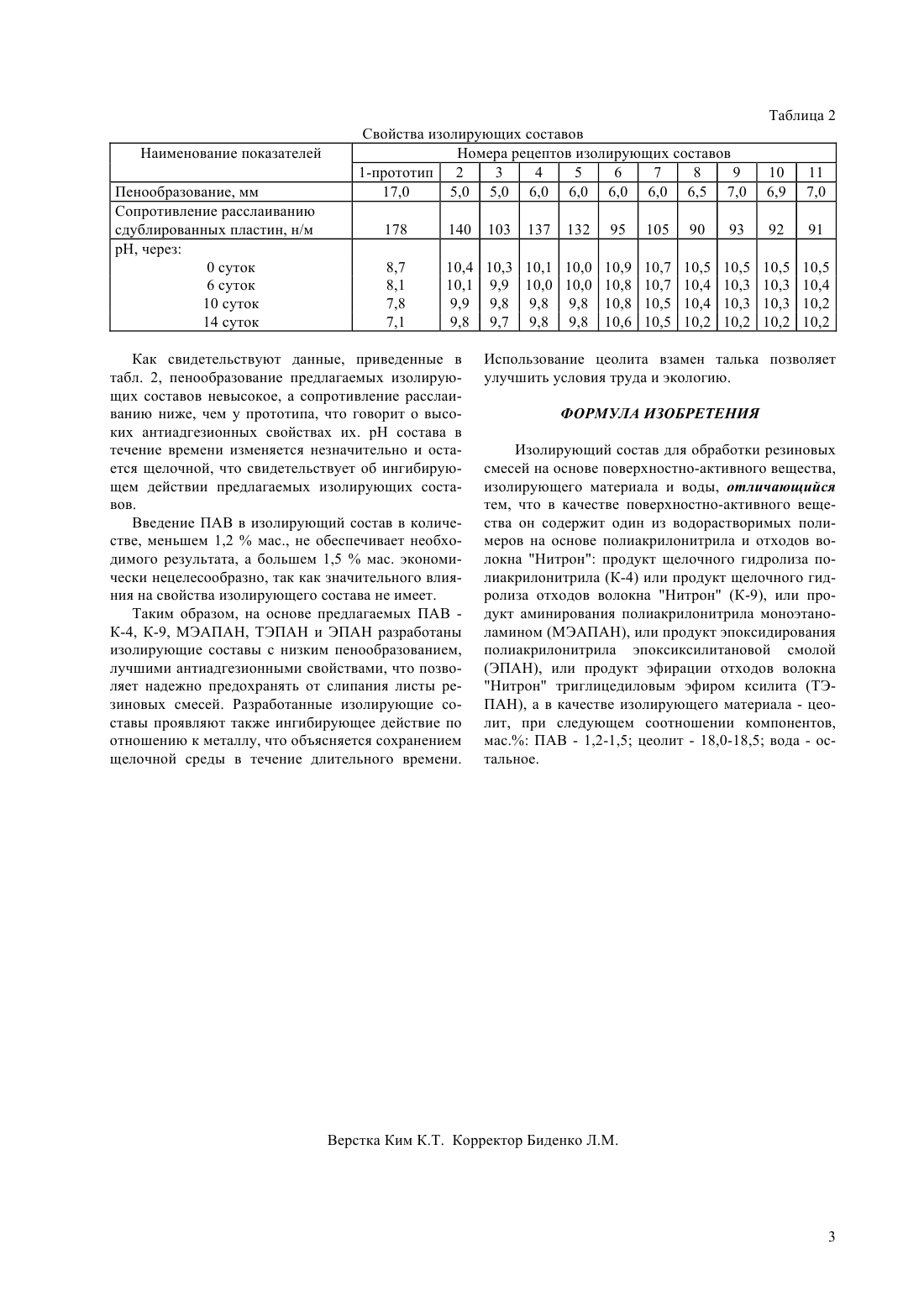

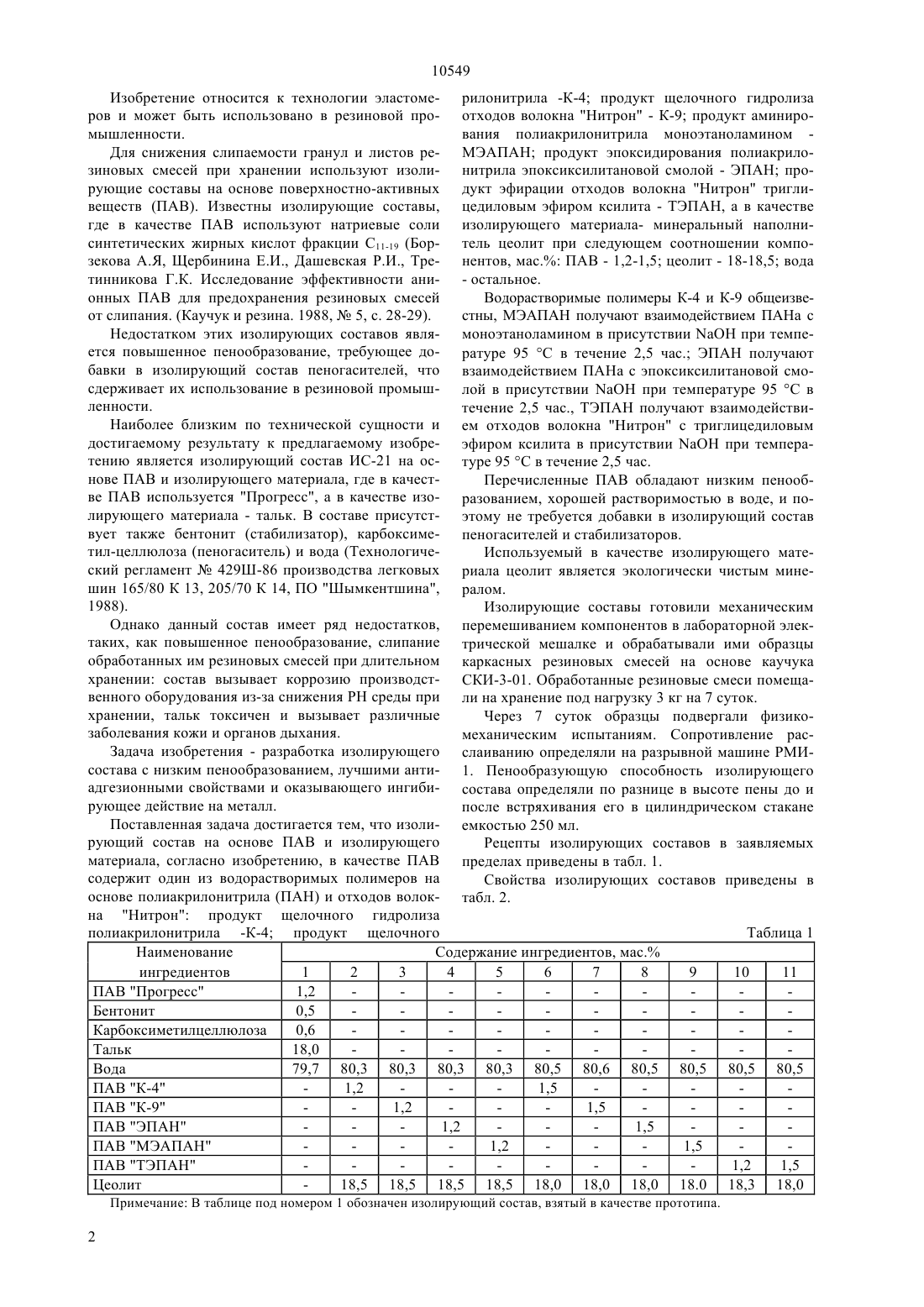

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Изолирующий состав на основе поверхностноактивного вещества и изолирующего состава содержит в качестве ПАВ водорастворимые полимеры на основе полиакрилонитрила и отходов волокна Нитрон продукт щелочного гидролиза полиакрилонитрила (К-4), или продукт щелочного гидролиза отходов волокна Нитрон (К-9), или продукт аминирования полиакрилонитрила моноэтаноламином(МЭАПАН), или продукт эпоксидирования полиакрилонитрила эпоксиксилитановой смолой (ЭПАН),или продукт эфирации отходов волокна Нитрон триглицедиловым эфиром ксилита (ТЭПАН), а в качестве изолирующего материала он содержит экологически чистый наполнитель - цеолит при следующем соотношении компонентов, мас. ПАВ 1,2-1,5, цеолит - 18,0-18,5, вода - остальное. Предлагаемые в качестве компонента изолирующего состава ПАВ обладают низким пенообразованием, хорошей растворимостью в воде, и поэтому не требуется добавки в изолирующий состав пеногасителей и стабилизаторов. Предлагаемый изолирующий состав отличается хорошими антиадгезионными свойствами, низким пенообразованием и не вызывает коррозию металла.(72) Ескараева Гаухар Захиевна Сакибаева Сауле Абдразаковна Тайтелиева Айгуль Адилхановна Таутанов Хайдар Баязиевич Джакипбекова Нагима Орманбековна Сатаев Исак Коханбаевич Темиркулова Алма Туребековна(73) Республиканское государственное казнное предприятие Южно-Казахстанский Государственный университет им. М. Ауезова Министерства образования и науки Республики Казахстан(56) Технологический регламент 429 Ш-86 производства легковых шин 165/80 К 13, 205/70 К 14,ПО Шымкентшина, 1988939296 А 1,30.06.19822000936 С 1, 15.10.19931096839 С 1, 23.10.1992.(54) ИЗОЛИРУЮЩИЙ СОСТАВ ДЛЯ ОБРАБОТКИ РЕЗИНОВЫХ СМЕСЕЙ(57) Изобретение относится к технологии эластомеров и может быть использовано в резиновой промышленности. Изолирующий состав используют для снижения слипаемости гранул и листов резиновых смесей при хранении. 10549 Изобретение относится к технологии эластоме- рилонитрила -К-4 продукт щелочного гидролиза ров и может быть использовано в резиновой про- отходов волокна Нитрон - К-9 продукт аминиромышленности. вания полиакрилонитрила моноэтаноламином Для снижения слипаемости гранул и листов ре- МЭАПАН продукт эпоксидирования полиакрилозиновых смесей при хранении используют изоли- нитрила эпоксиксилитановой смолой - ЭПАН прорующие составы на основе поверхностно-активных дукт эфирации отходов волокна Нитрон тригливеществ (ПАВ). Известны изолирующие составы, цедиловым эфиром ксилита - ТЭПАН, а в качестве где в качестве ПАВ используют натриевые соли изолирующего материала- минеральный наполнисинтетических жирных кислот фракции С 11-19 (Бор- тель цеолит при следующем соотношении композекова А.Я, Щербинина Е.И., Дашевская Р.И., Тре- нентов, мас. ПАВ - 1,2-1,5 цеолит - 18-18,5 вода тинникова Г.К. Исследование эффективности ани- - остальное. Водорастворимые полимеры К-4 и К-9 общеизвеонных ПАВ для предохранения резиновых смесей стны, МЭАПАН получают взаимодействием ПАНа с от слипания. (Каучук и резина. 1988,5, с. 28-29). Недостатком этих изолирующих составов явля- моноэтаноламином в присутствии аОН при темпеется повышенное пенообразование, требующее до- ратуре 95 С в течение 2,5 час. ЭПАН получают бавки в изолирующий состав пеногасителей, что взаимодействием ПАНа с эпоксиксилитановой смосдерживает их использование в резиновой промыш- лой в присутствии аОН при температуре 95 С в ленности. течение 2,5 час., ТЭПАН получают взаимодействиНаиболее близким по технической сущности и ем отходов волокна Нитрон с триглицедиловым достигаемому результату к предлагаемому изобре- эфиром ксилита в присутствии аОН при температению является изолирующий состав ИС-21 на ос- туре 95 С в течение 2,5 час. нове ПАВ и изолирующего материала, где в качестПеречисленные ПАВ обладают низким пенообве ПАВ используется Прогресс, а в качестве изо- разованием, хорошей растворимостью в воде, и полирующего материала - тальк. В составе присутст- этому не требуется добавки в изолирующий состав вует также бентонит (стабилизатор), карбоксиме- пеногасителей и стабилизаторов. тил-целлюлоза (пеногаситель) и вода (ТехнологичеИспользуемый в качестве изолирующего матеский регламент 429 Ш-86 производства легковых риала цеолит является экологически чистым минешин 165/80 К 13, 205/70 К 14, ПО Шымкентшина, ралом. 1988). Изолирующие составы готовили механическим Однако данный состав имеет ряд недостатков, перемешиванием компонентов в лабораторной электаких, как повышенное пенообразование, слипание трической мешалке и обрабатывали ими образцы обработанных им резиновых смесей при длительном каркасных резиновых смесей на основе каучука хранении состав вызывает коррозию производст- СКИ-3-01. Обработанные резиновые смеси помещавенного оборудования из-за снижения РН среды при ли на хранение под нагрузку 3 кг на 7 суток. хранении, тальк токсичен и вызывает различные Через 7 суток образцы подвергали физикозаболевания кожи и органов дыхания. механическим испытаниям. Сопротивление расЗадача изобретения - разработка изолирующего слаиванию определяли на разрывной машине РМИсостава с низким пенообразованием, лучшими анти- 1. Пенообразующую способность изолирующего адгезионными свойствами и оказывающего ингиби- состава определяли по разнице в высоте пены до и рующее действие на металл. после встряхивания его в цилиндрическом стакане Поставленная задача достигается тем, что изоли- емкостью 250 мл. рующий состав на основе ПАВ и изолирующего Рецепты изолирующих составов в заявляемых материала, согласно изобретению, в качестве ПАВ пределах приведены в табл. 1. содержит один из водорастворимых полимеров на Свойства изолирующих составов приведены в основе полиакрилонитрила (ПАН) и отходов волок- табл. 2. на Нитрон продукт щелочного гидролиза полиакрилонитрила -К-4 продукт щелочного Таблица 1 Наименование Содержание ингредиентов, мас. ингредиентов 1 2 3 4 5 6 7 8 9 10 11 ПАВ Прогресс 1,2 Бентонит 0,5 Карбоксиметилцеллюлоза 0,6 Тальк 18,0 Вода 79,7 80,3 80,3 80,3 80,3 80,5 80,6 80,5 80,5 80,5 80,5 ПАВ К-4 1,2 1,5 ПАВ К-9 1,2 1,5 ПАВ ЭПАН 1,2 1,5 ПАВ МЭАПАН 1,2 1,5 ПАВ ТЭПАН 1,2 1,5 Цеолит 18,5 18,5 18,5 18,5 18,0 18,0 18,0 18.0 18,3 18,0 Примечание В таблице под номером 1 обозначен изолирующий состав, взятый в качестве прототипа. Таблица 2 Наименование показателей Пенообразование, мм Сопротивление расслаиванию сдублированных пластин, н/м рН, через 0 суток 6 суток 10 суток 14 суток Свойства изолирующих составов Номера рецептов изолирующих составов 1-прототип 2 3 4 5 6 7 8 9 17,0 5,0 5,0 6,0 6,0 6,0 6,0 6,5 7,0 178 Как свидетельствуют данные, приведенные в табл. 2, пенообразование предлагаемых изолирующих составов невысокое, а сопротивление расслаиванию ниже, чем у прототипа, что говорит о высоких антиадгезионных свойствах их. рН состава в течение времени изменяется незначительно и остается щелочной, что свидетельствует об ингибирующем действии предлагаемых изолирующих составов. Введение ПАВ в изолирующий состав в количестве, меньшем 1,2 мас., не обеспечивает необходимого результата, а большем 1,5 мас. экономически нецелесообразно, так как значительного влияния на свойства изолирующего состава не имеет. Таким образом, на основе предлагаемых ПАВ К-4, К-9, МЭАПАН, ТЭПАН и ЭПАН разработаны изолирующие составы с низким пенообразованием,лучшими антиадгезионными свойствами, что позволяет надежно предохранять от слипания листы резиновых смесей. Разработанные изолирующие составы проявляют также ингибирующее действие по отношению к металлу, что объясняется сохранением щелочной среды в течение длительного времени. Использование цеолита взамен талька позволяет улучшить условия труда и экологию. ФОРМУЛА ИЗОБРЕТЕНИЯ Изолирующий состав для обработки резиновых смесей на основе поверхностно-активного вещества,изолирующего материала и воды, отличающийся тем, что в качестве поверхностно-активного вещества он содержит один из водорастворимых полимеров на основе полиакрилонитрила и отходов волокна Нитрон продукт щелочного гидролиза полиакрилонитрила (К-4) или продукт щелочного гидролиза отходов волокна Нитрон (К-9), или продукт аминирования полиакрилонитрила моноэтаноламином (МЭАПАН), или продукт эпоксидирования полиакрилонитрила эпоксиксилитановой смолой(ЭПАН), или продукт эфирации отходов волокна Нитрон триглицедиловым эфиром ксилита (ТЭПАН), а в качестве изолирующего материала - цеолит, при следующем соотношении компонентов,мас. ПАВ - 1,2-1,5 цеолит - 18,0-18,5 вода - остальное.
