Трубчатая вращающаяся печь

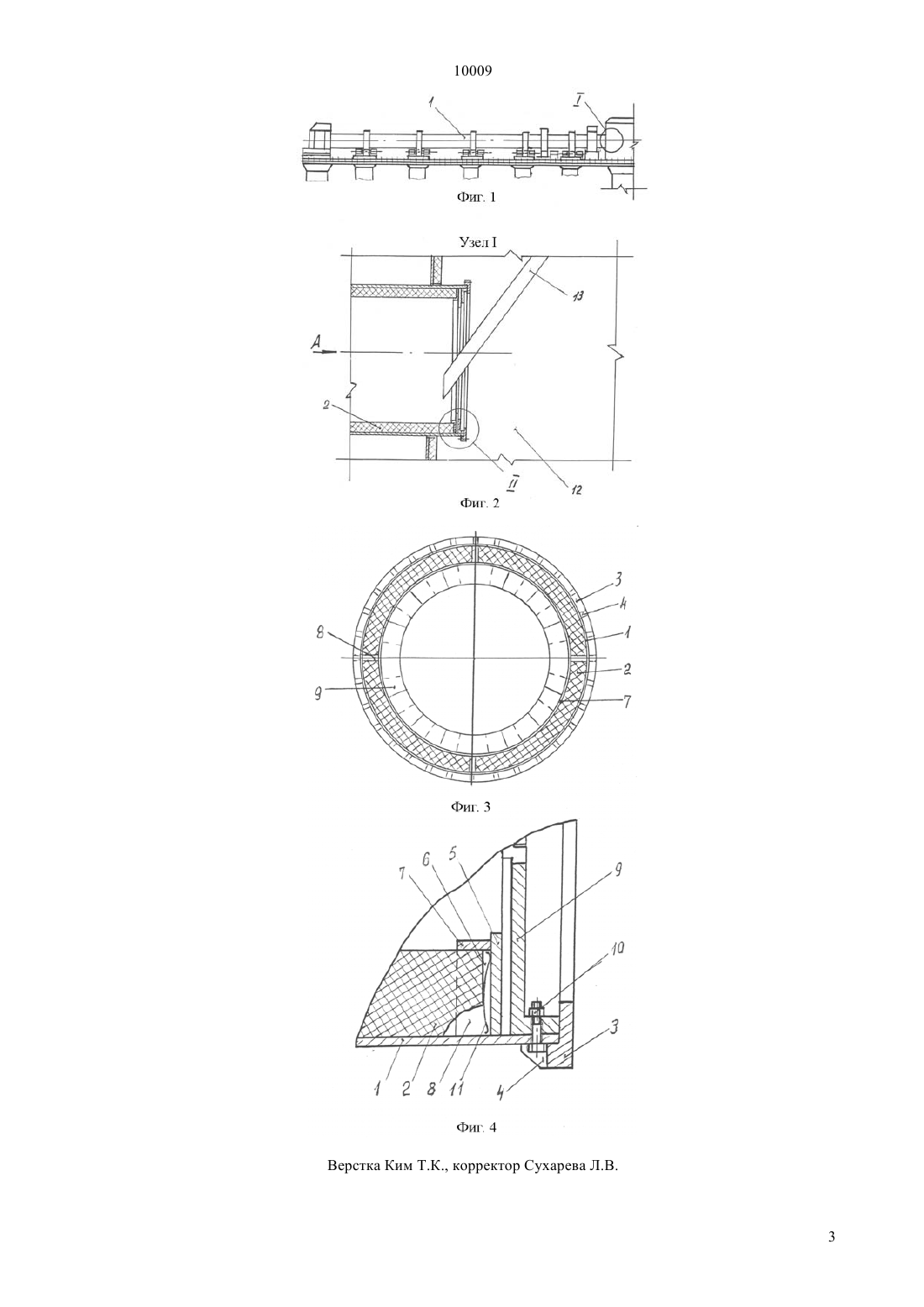

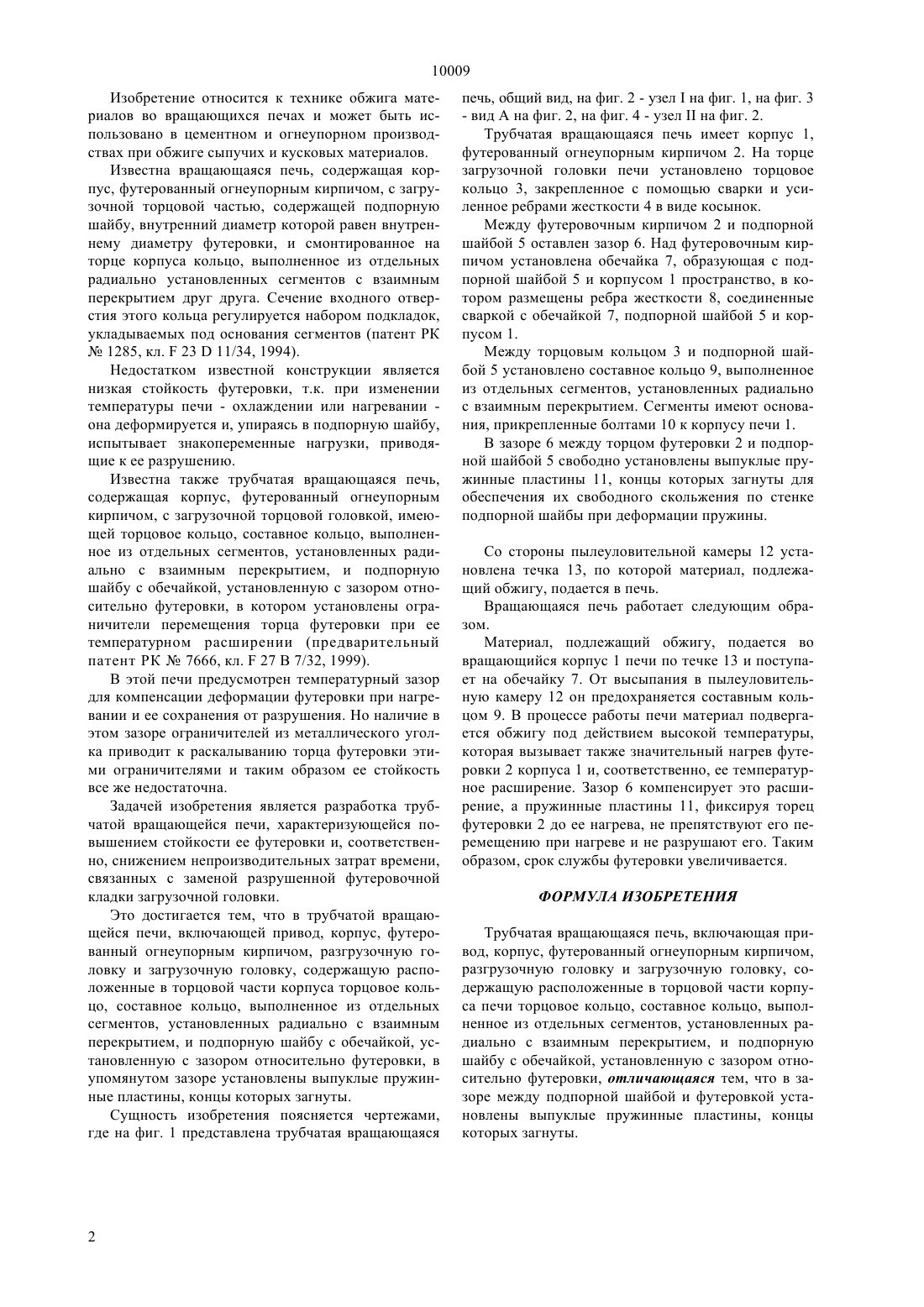

(51)727 7/32 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Страшко Владимир Данилович Ермоленко Александр Алексеевич(57) Изобретение относится к технике обжига материалов во вращающихся печах и может быть использовано в цементном и огнеупорном производствах при обжиге сыпучих и кусковых материалов. Техническим результатом изобретения является повышение стойкости футеровки вращающейся печи. Это достигается тем, что в трубчатой вращающейся печи, включающей привод, корпус, футерованный огнеупорным кирпичом, разгрузочную головку и загрузочную головку, содержащую расположенные в торцовой части корпуса торцовое кольцо, составное кольцо, выполненное из отдельных сегментов, установленных радиально с взаимным перекрытием, и подпорную шайбу с обечайкой, установленную с зазором относительно футеровки, в упомянутом зазоре установлены выпуклые пружинные пластины, концы которых загнуты. 10009 Изобретение относится к технике обжига материалов во вращающихся печах и может быть использовано в цементном и огнеупорном производствах при обжиге сыпучих и кусковых материалов. Известна вращающаяся печь, содержащая корпус, футерованный огнеупорным кирпичом, с загрузочной торцовой частью, содержащей подпорную шайбу, внутренний диаметр которой равен внутреннему диаметру футеровки, и смонтированное на торце корпуса кольцо, выполненное из отдельных радиально установленных сегментов с взаимным перекрытием друг друга. Сечение входного отверстия этого кольца регулируется набором подкладок,укладываемых под основания сегментов (патент РК 1285, кл.2311/34, 1994). Недостатком известной конструкции является низкая стойкость футеровки, т.к. при изменении температуры печи - охлаждении или нагревании она деформируется и, упираясь в подпорную шайбу,испытывает знакопеременные нагрузки, приводящие к ее разрушению. Известна также трубчатая вращающаяся печь,содержащая корпус, футерованный огнеупорным кирпичом, с загрузочной торцовой головкой, имеющей торцовое кольцо, составное кольцо, выполненное из отдельных сегментов, установленных радиально с взаимным перекрытием, и подпорную шайбу с обечайкой, установленную с зазором относительно футеровки, в котором установлены ограничители перемещения торца футеровки при ее температурном расширении (предварительный патент РК 7666, кл.27 В 7/32, 1999). В этой печи предусмотрен температурный зазор для компенсации деформации футеровки при нагревании и ее сохранения от разрушения. Но наличие в этом зазоре ограничителей из металлического уголка приводит к раскалыванию торца футеровки этими ограничителями и таким образом ее стойкость все же недостаточна. Задачей изобретения является разработка трубчатой вращающейся печи, характеризующейся повышением стойкости ее футеровки и, соответственно, снижением непроизводительных затрат времени,связанных с заменой разрушенной футеровочной кладки загрузочной головки. Это достигается тем, что в трубчатой вращающейся печи, включающей привод, корпус, футерованный огнеупорным кирпичом, разгрузочную головку и загрузочную головку, содержащую расположенные в торцовой части корпуса торцовое кольцо, составное кольцо, выполненное из отдельных сегментов, установленных радиально с взаимным перекрытием, и подпорную шайбу с обечайкой, установленную с зазором относительно футеровки, в упомянутом зазоре установлены выпуклые пружинные пластины, концы которых загнуты. Сущность изобретения поясняется чертежами,где на фиг. 1 представлена трубчатая вращающаяся- вид А на фиг. 2, на фиг. 4 - узелна фиг. 2. Трубчатая вращающаяся печь имеет корпус 1,футерованный огнеупорным кирпичом 2. На торце загрузочной головки печи установлено торцовое кольцо 3, закрепленное с помощью сварки и усиленное ребрами жесткости 4 в виде косынок. Между футеровочным кирпичом 2 и подпорной шайбой 5 оставлен зазор 6. Над футеровочным кирпичом установлена обечайка 7, образующая с подпорной шайбой 5 и корпусом 1 пространство, в котором размещены ребра жесткости 8, соединенные сваркой с обечайкой 7, подпорной шайбой 5 и корпусом 1. Между торцовым кольцом 3 и подпорной шайбой 5 установлено составное кольцо 9, выполненное из отдельных сегментов, установленных радиально с взаимным перекрытием. Сегменты имеют основания, прикрепленные болтами 10 к корпусу печи 1. В зазоре 6 между торцом футеровки 2 и подпорной шайбой 5 свободно установлены выпуклые пружинные пластины 11, концы которых загнуты для обеспечения их свободного скольжения по стенке подпорной шайбы при деформации пружины. Со стороны пылеуловительной камеры 12 установлена течка 13, по которой материал, подлежащий обжигу, подается в печь. Вращающаяся печь работает следующим образом. Материал, подлежащий обжигу, подается во вращающийся корпус 1 печи по течке 13 и поступает на обечайку 7. От высыпания в пылеуловительную камеру 12 он предохраняется составным кольцом 9. В процессе работы печи материал подвергается обжигу под действием высокой температуры,которая вызывает также значительный нагрев футеровки 2 корпуса 1 и, соответственно, ее температурное расширение. Зазор 6 компенсирует это расширение, а пружинные пластины 11, фиксируя торец футеровки 2 до ее нагрева, не препятствуют его перемещению при нагреве и не разрушают его. Таким образом, срок службы футеровки увеличивается. ФОРМУЛА ИЗОБРЕТЕНИЯ Трубчатая вращающаяся печь, включающая привод, корпус, футерованный огнеупорным кирпичом,разгрузочную головку и загрузочную головку, содержащую расположенные в торцовой части корпуса печи торцовое кольцо, составное кольцо, выполненное из отдельных сегментов, установленных радиально с взаимным перекрытием, и подпорную шайбу с обечайкой, установленную с зазором относительно футеровки, отличающаяся тем, что в зазоре между подпорной шайбой и футеровкой установлены выпуклые пружинные пластины, концы которых загнуты.
