Наружный дробящий кожух конусной дробилки

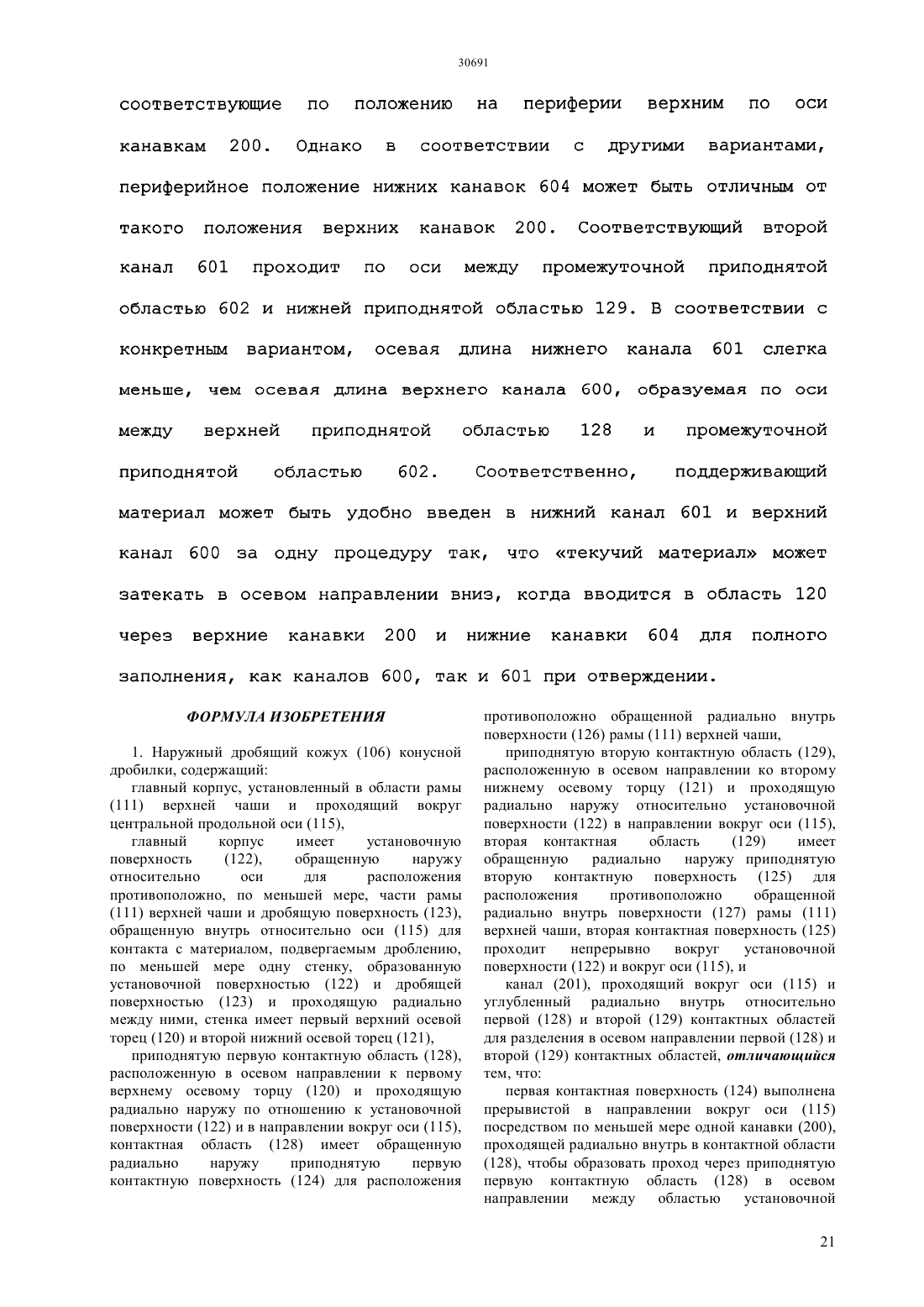

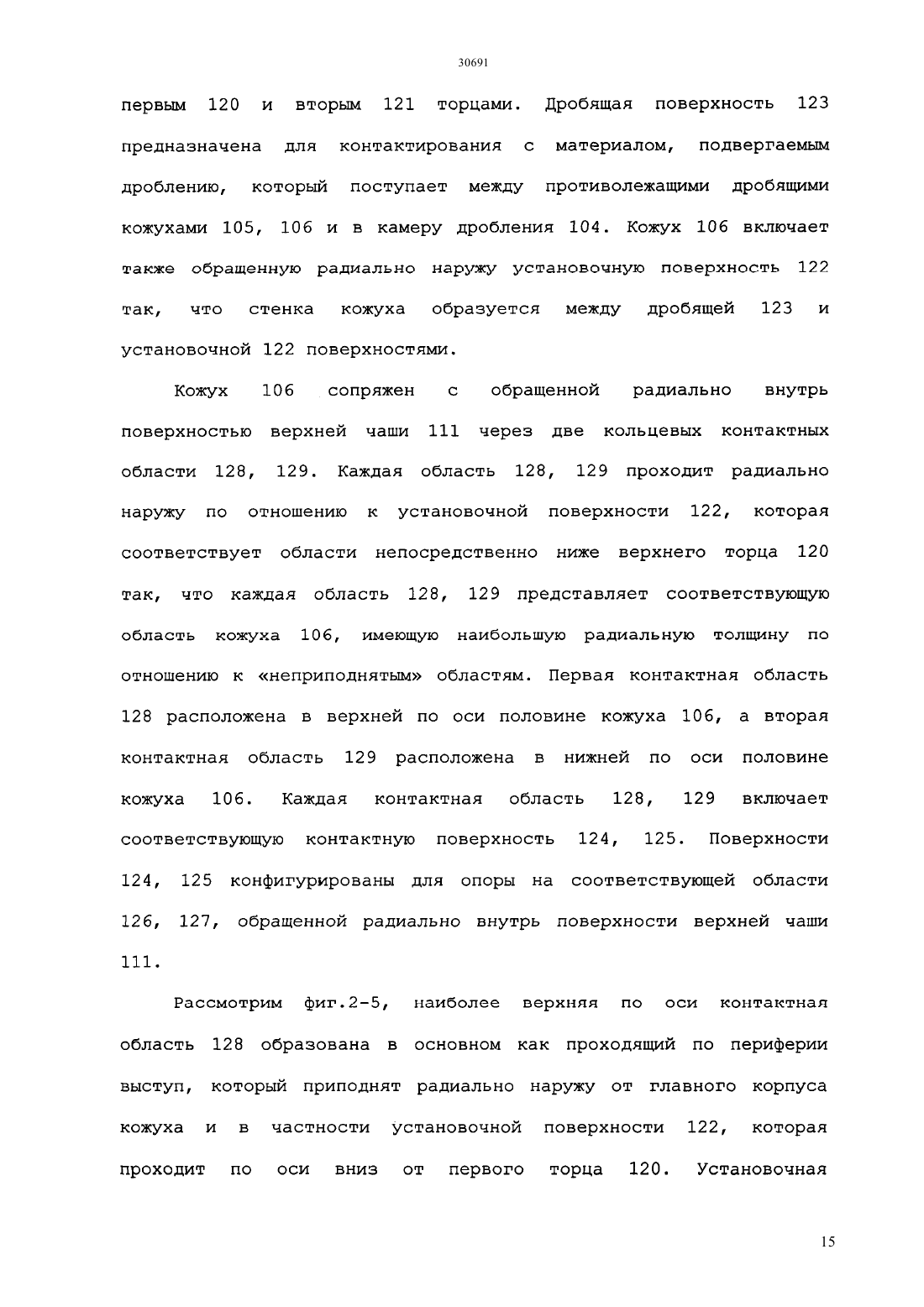

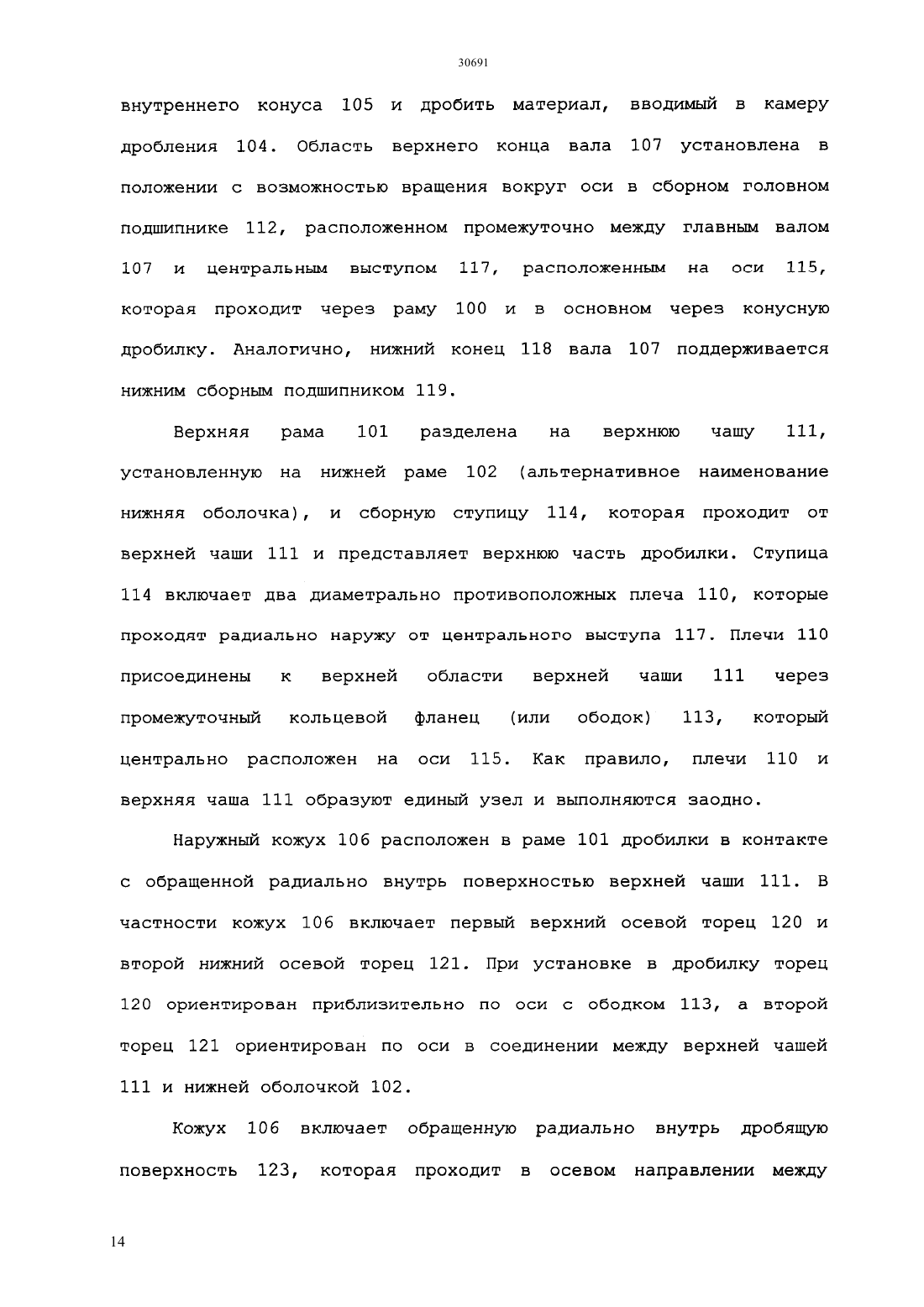

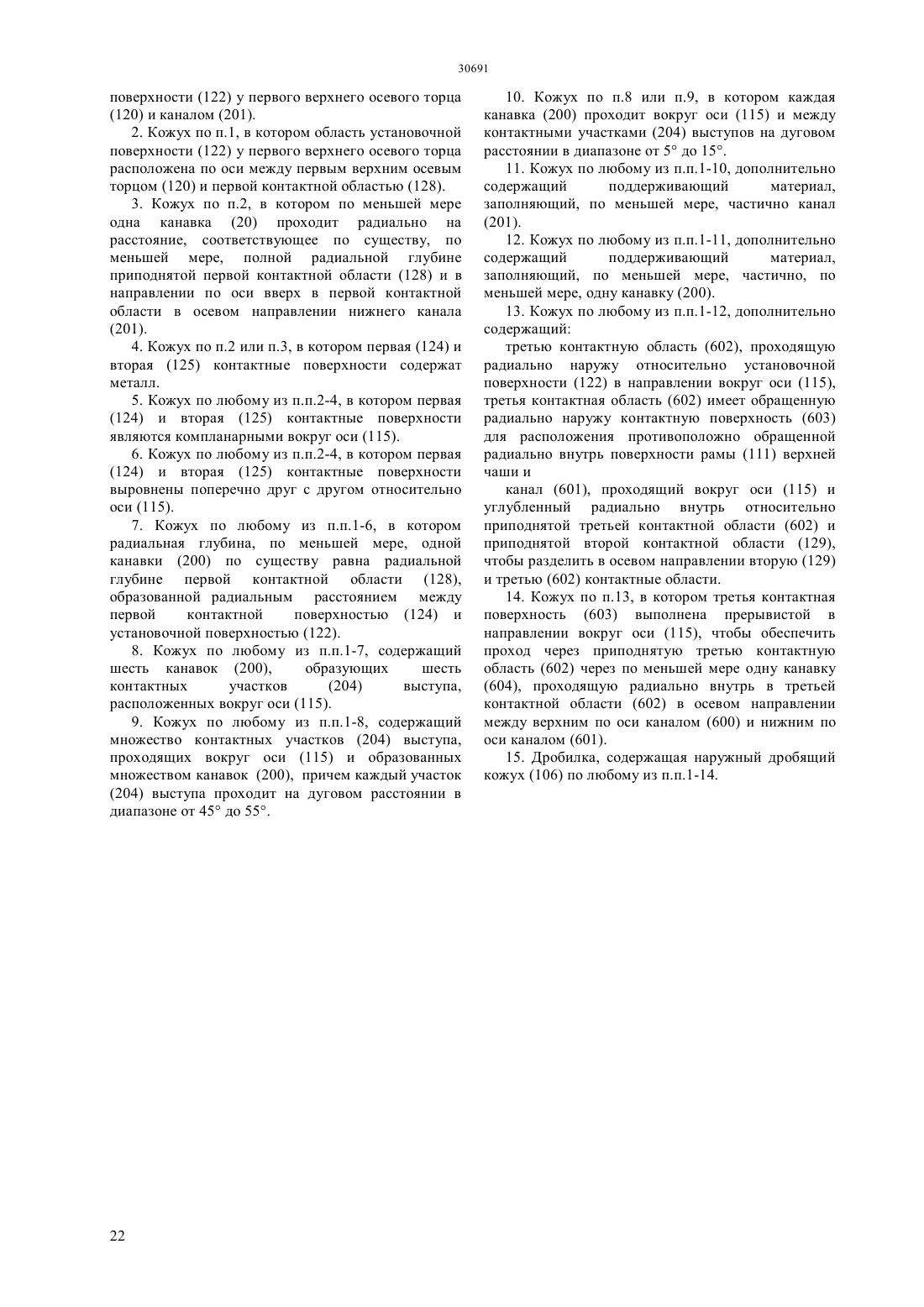

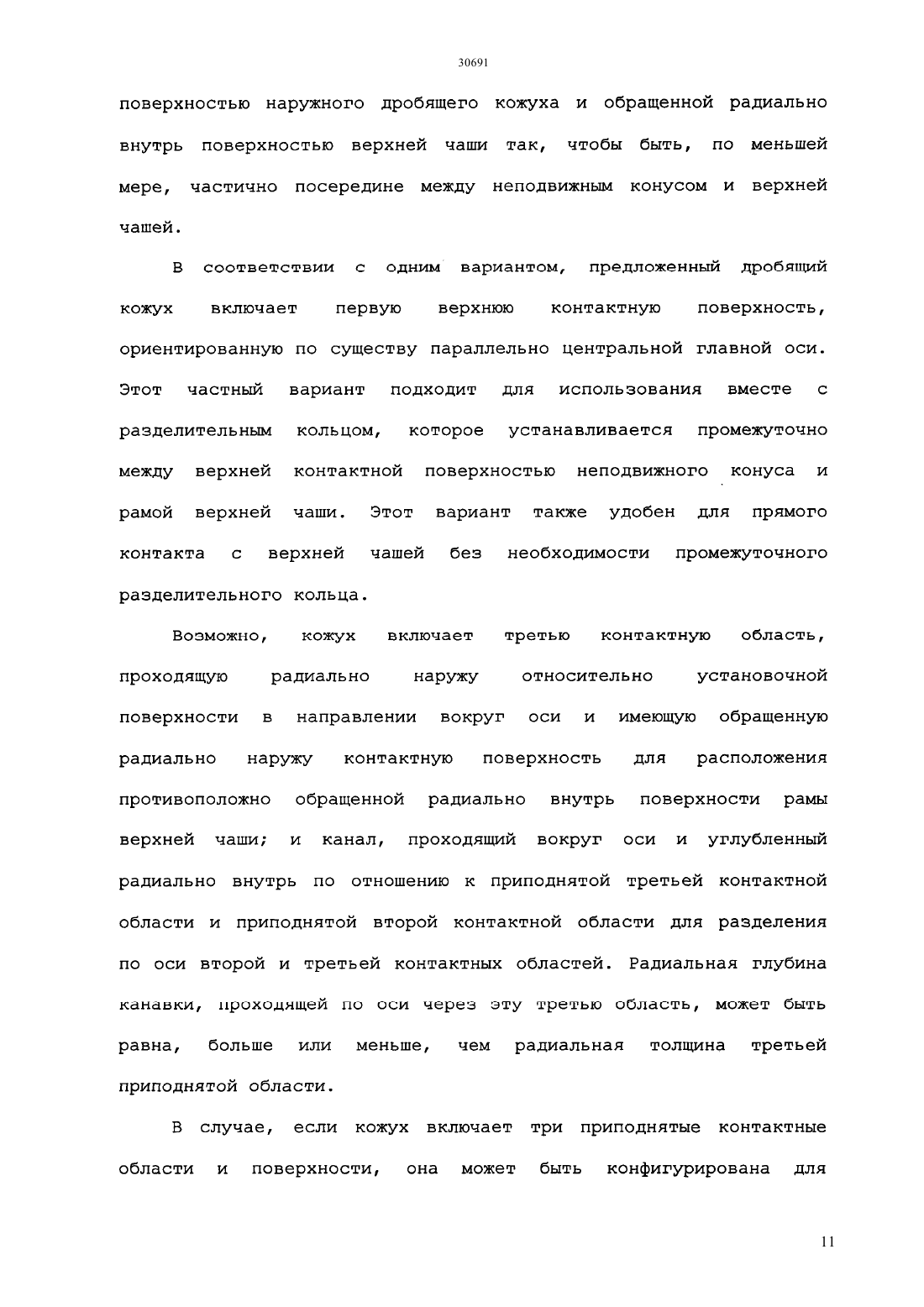

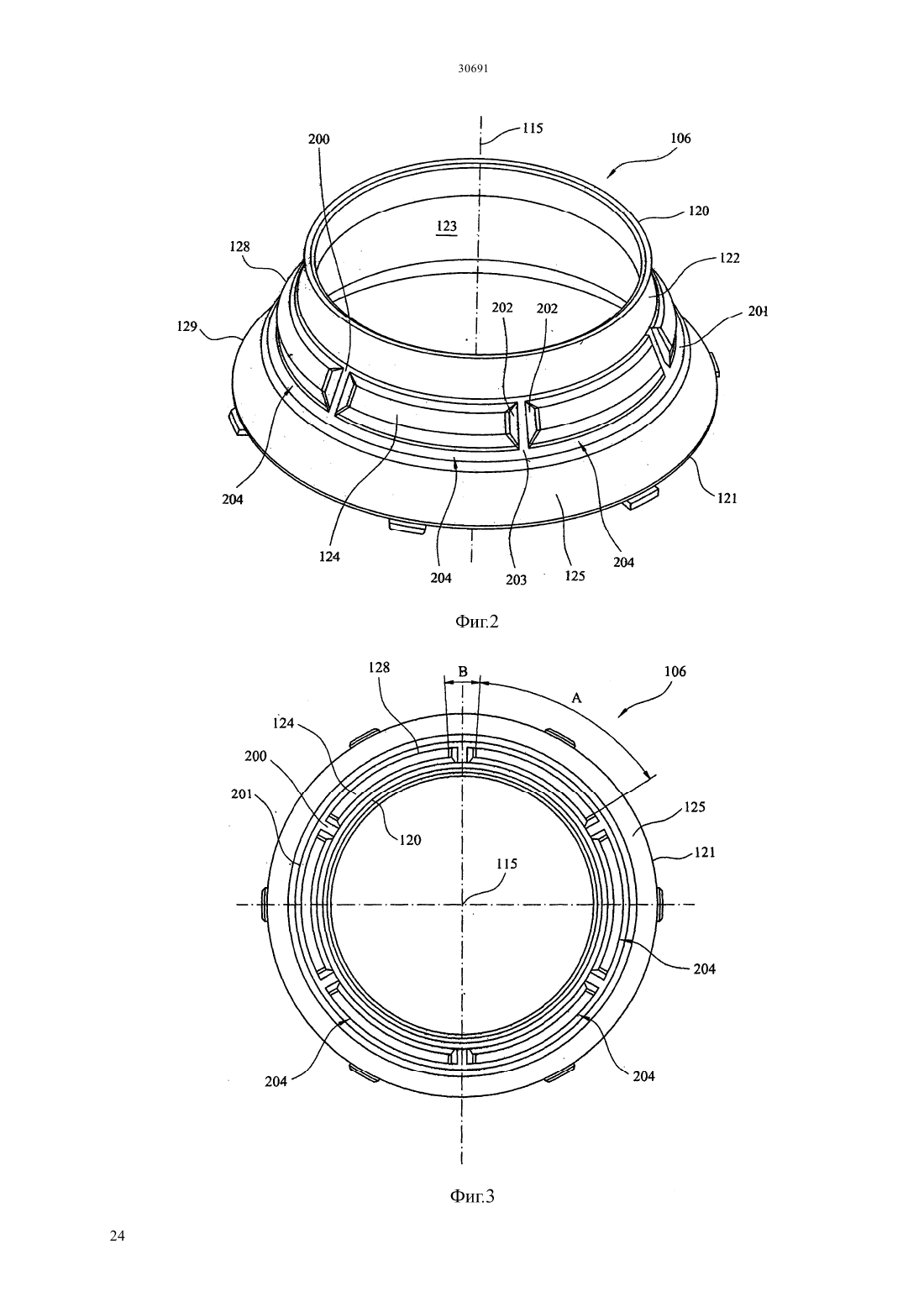

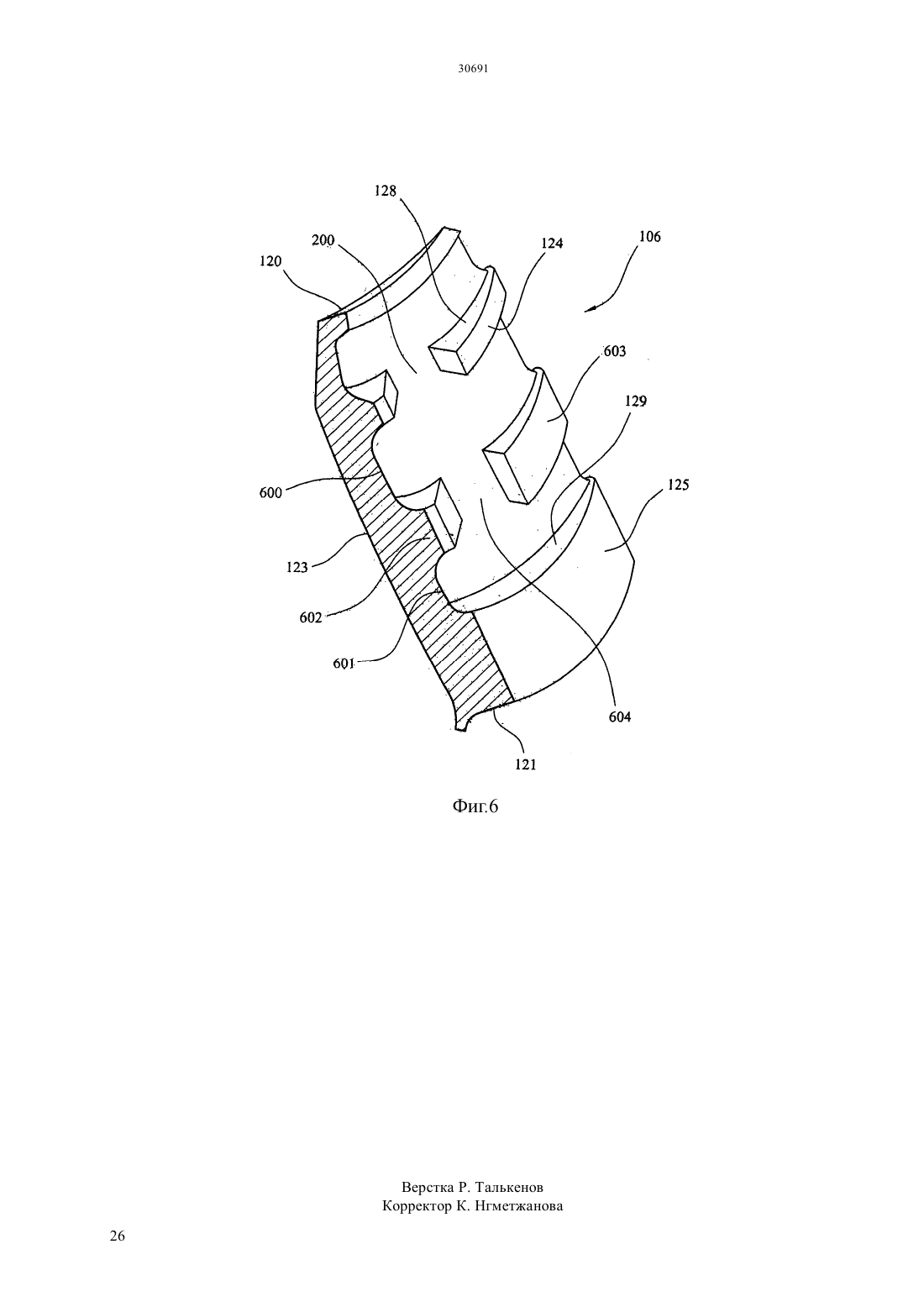

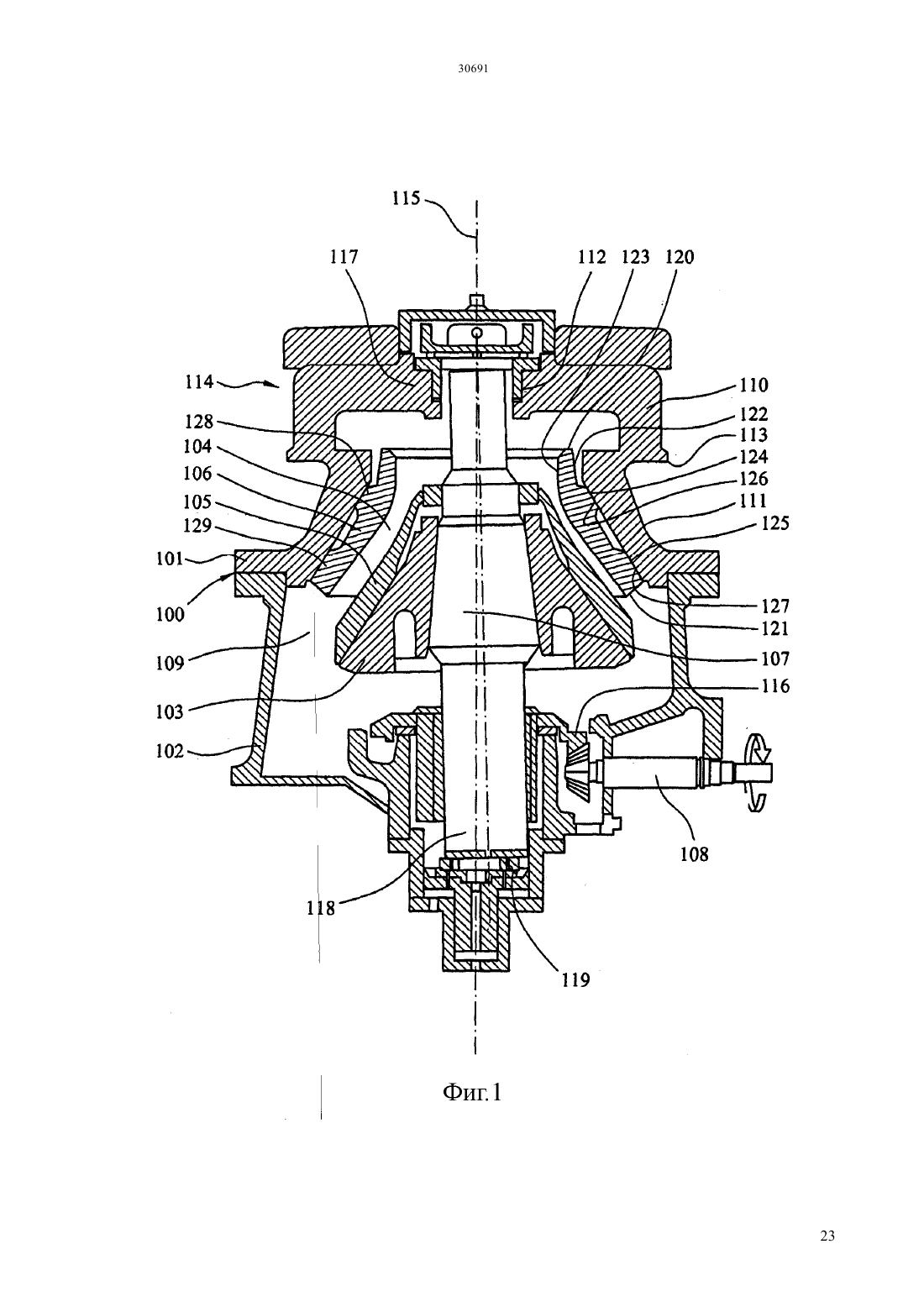

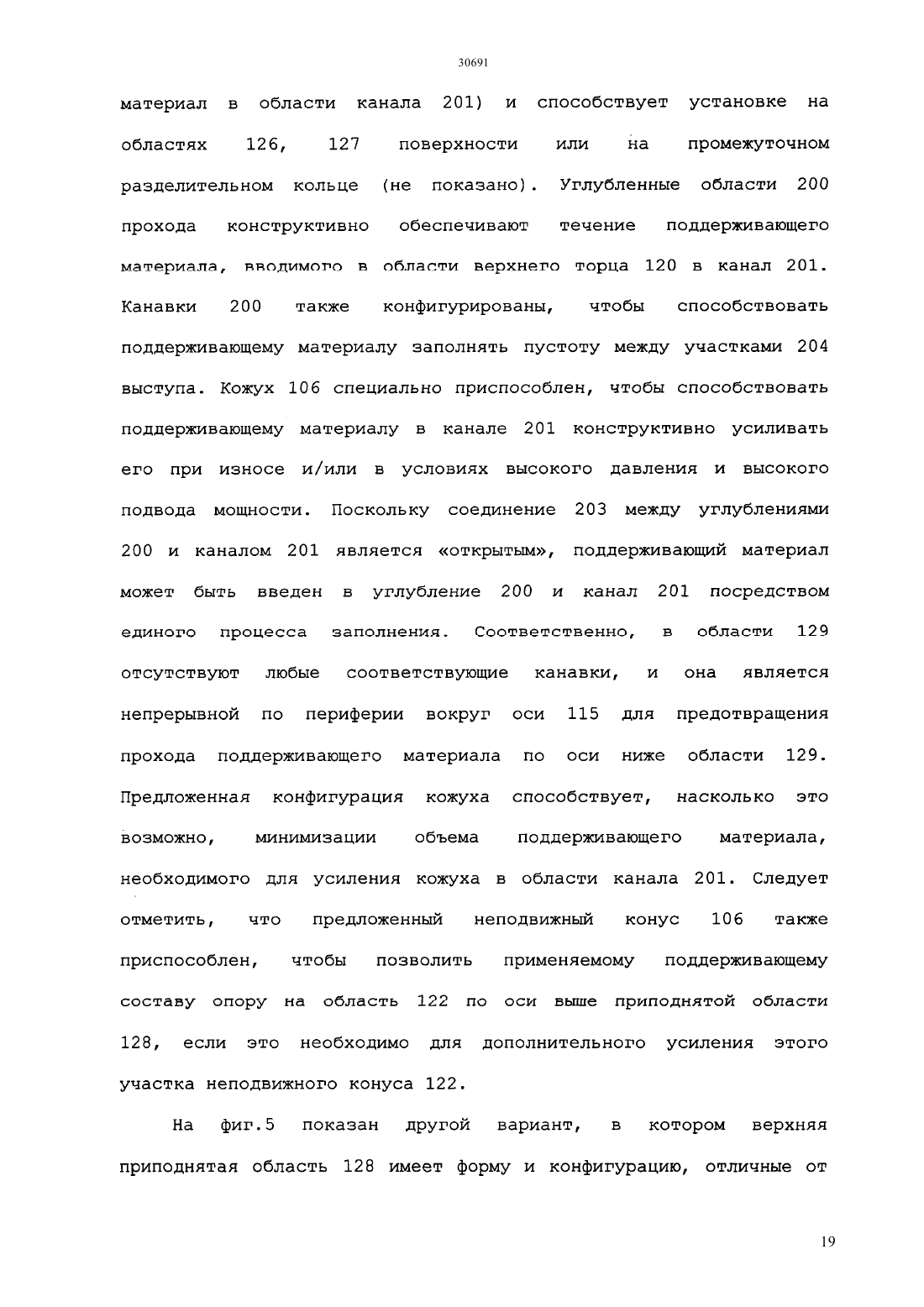

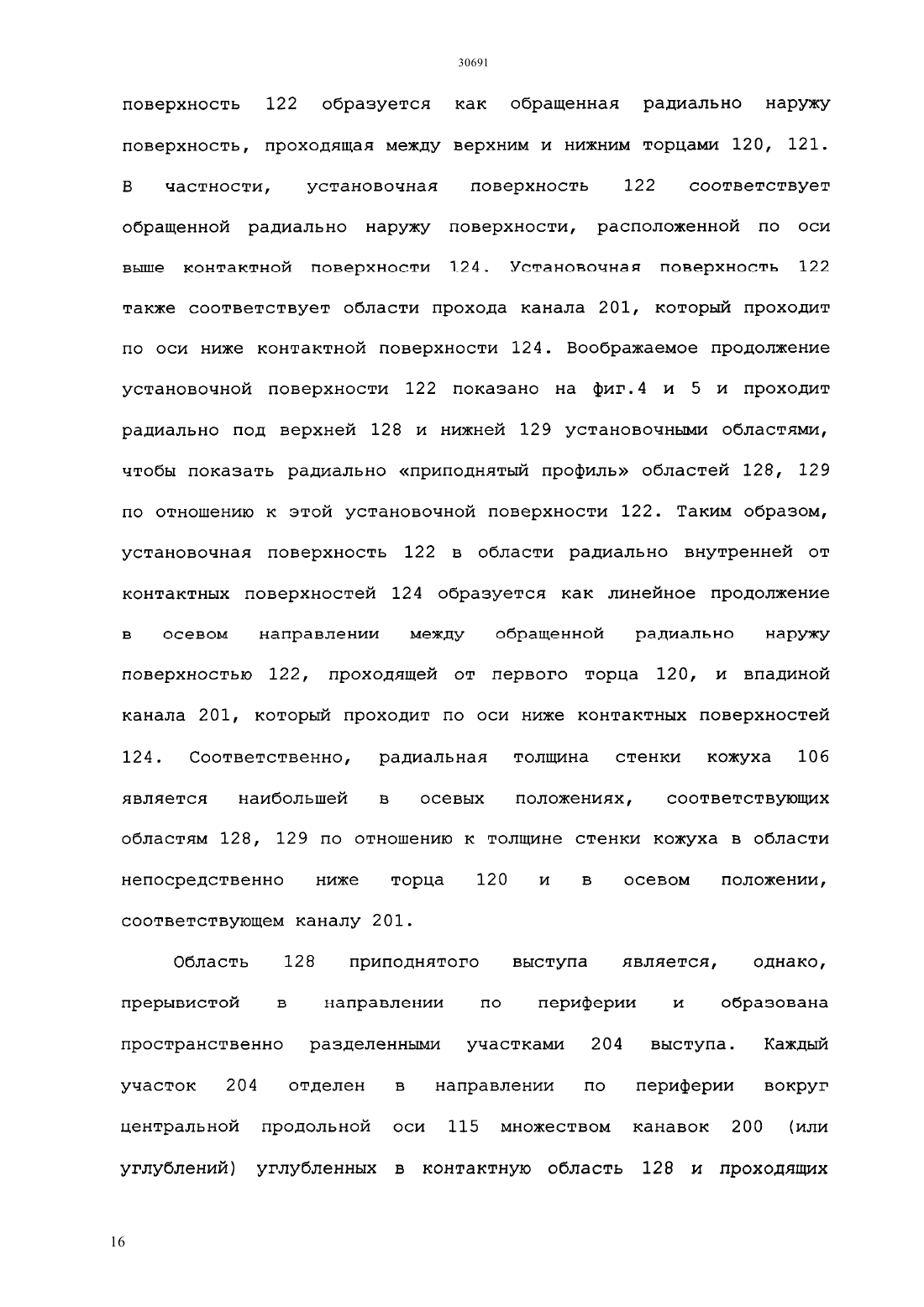

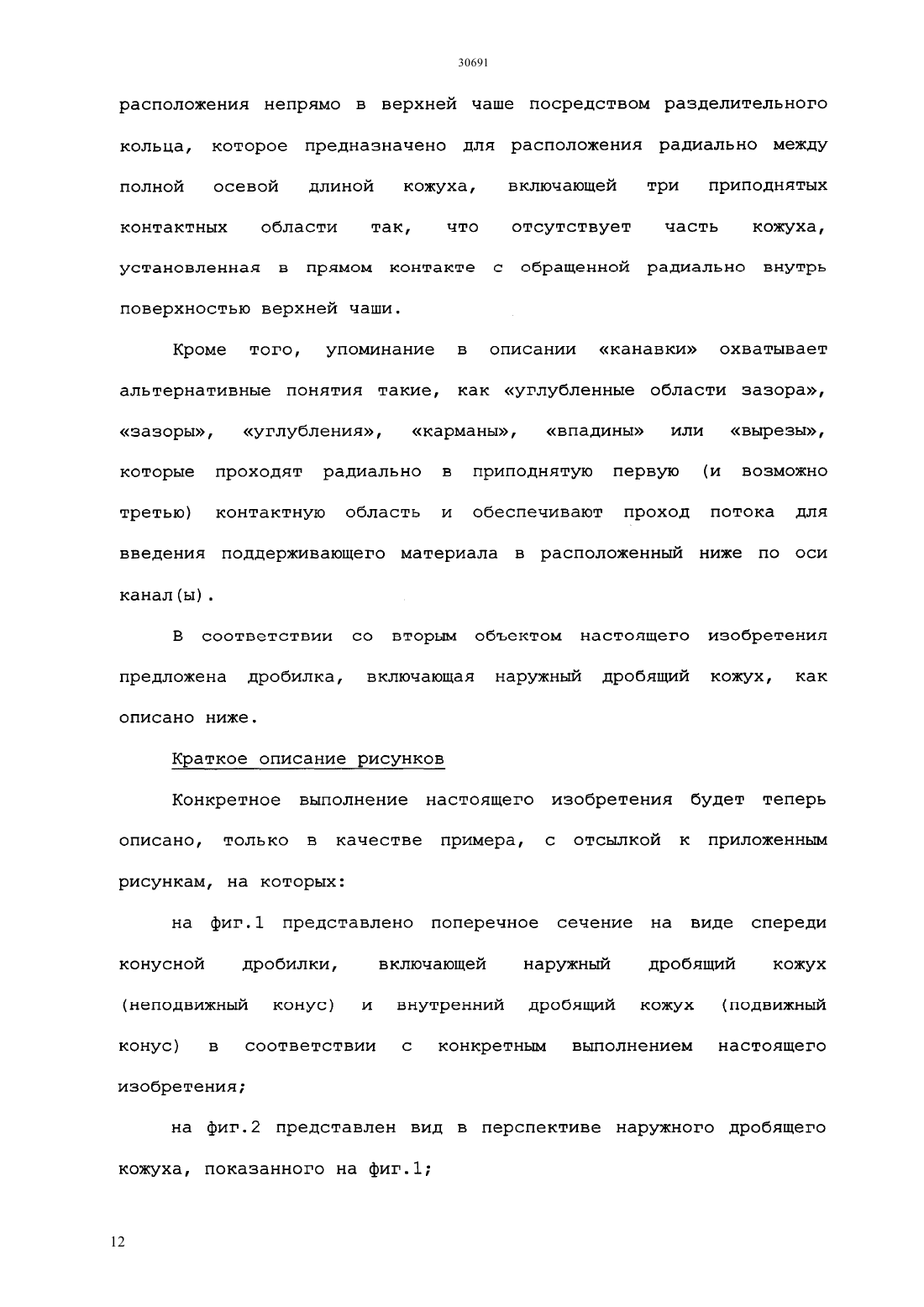

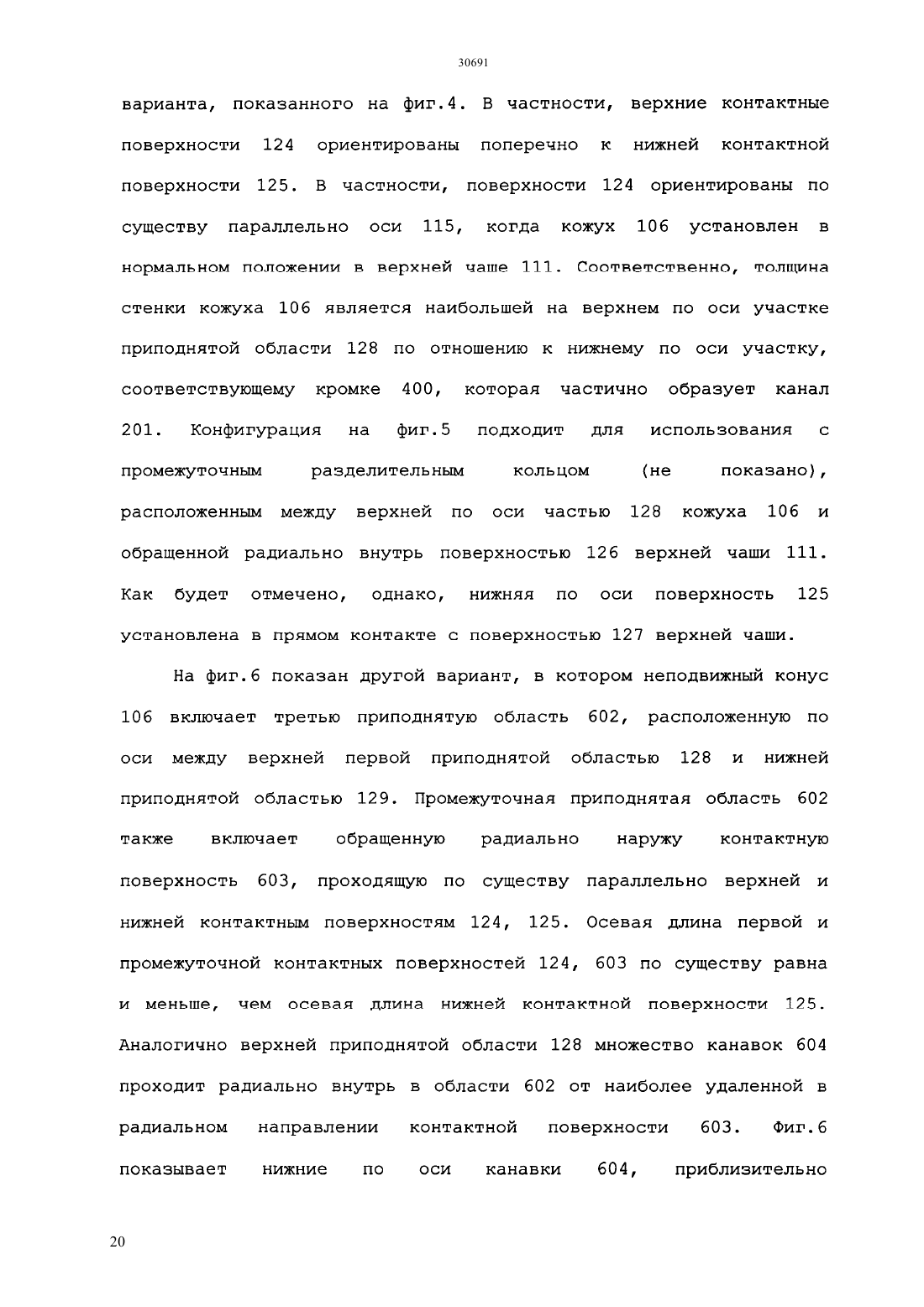

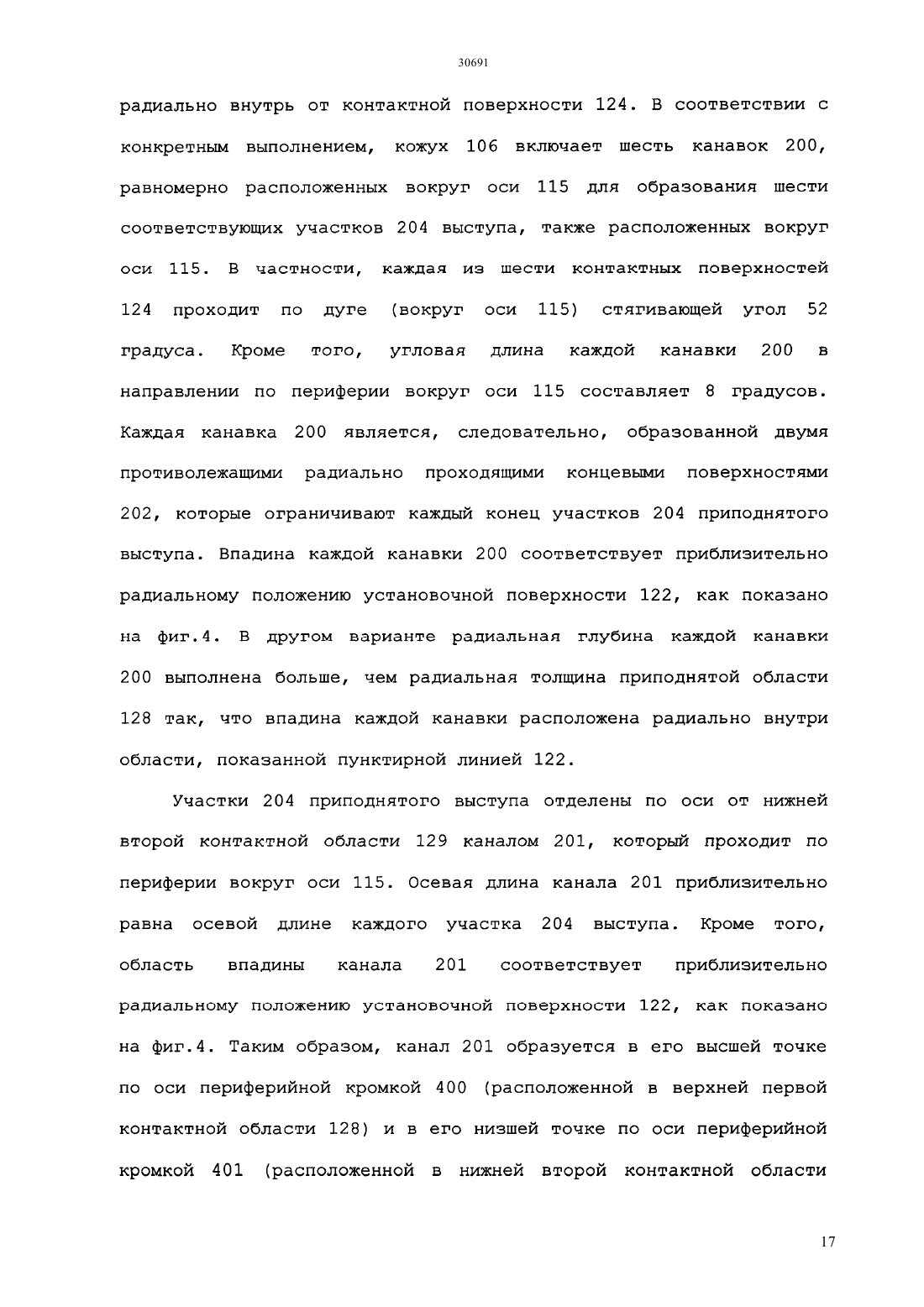

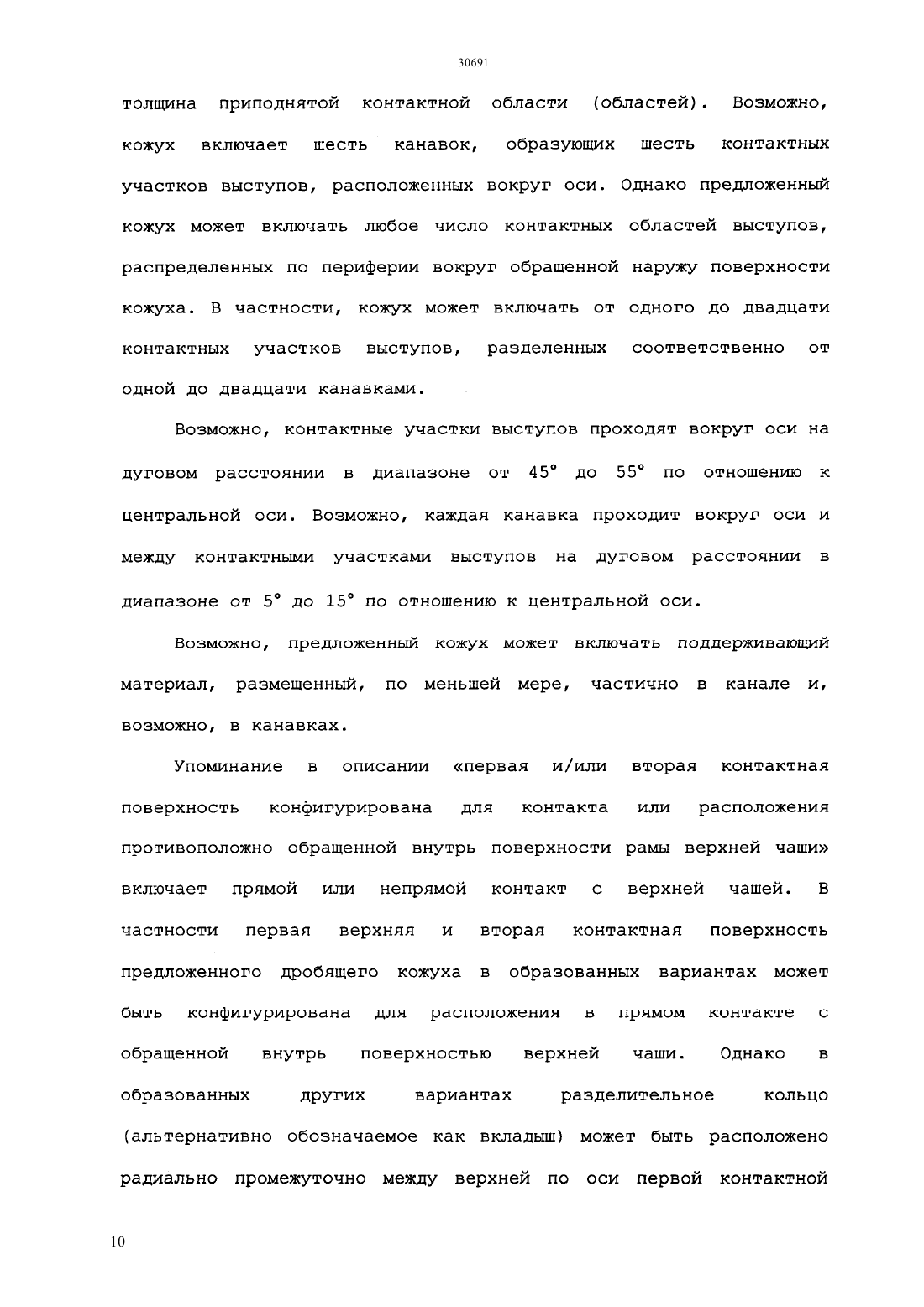

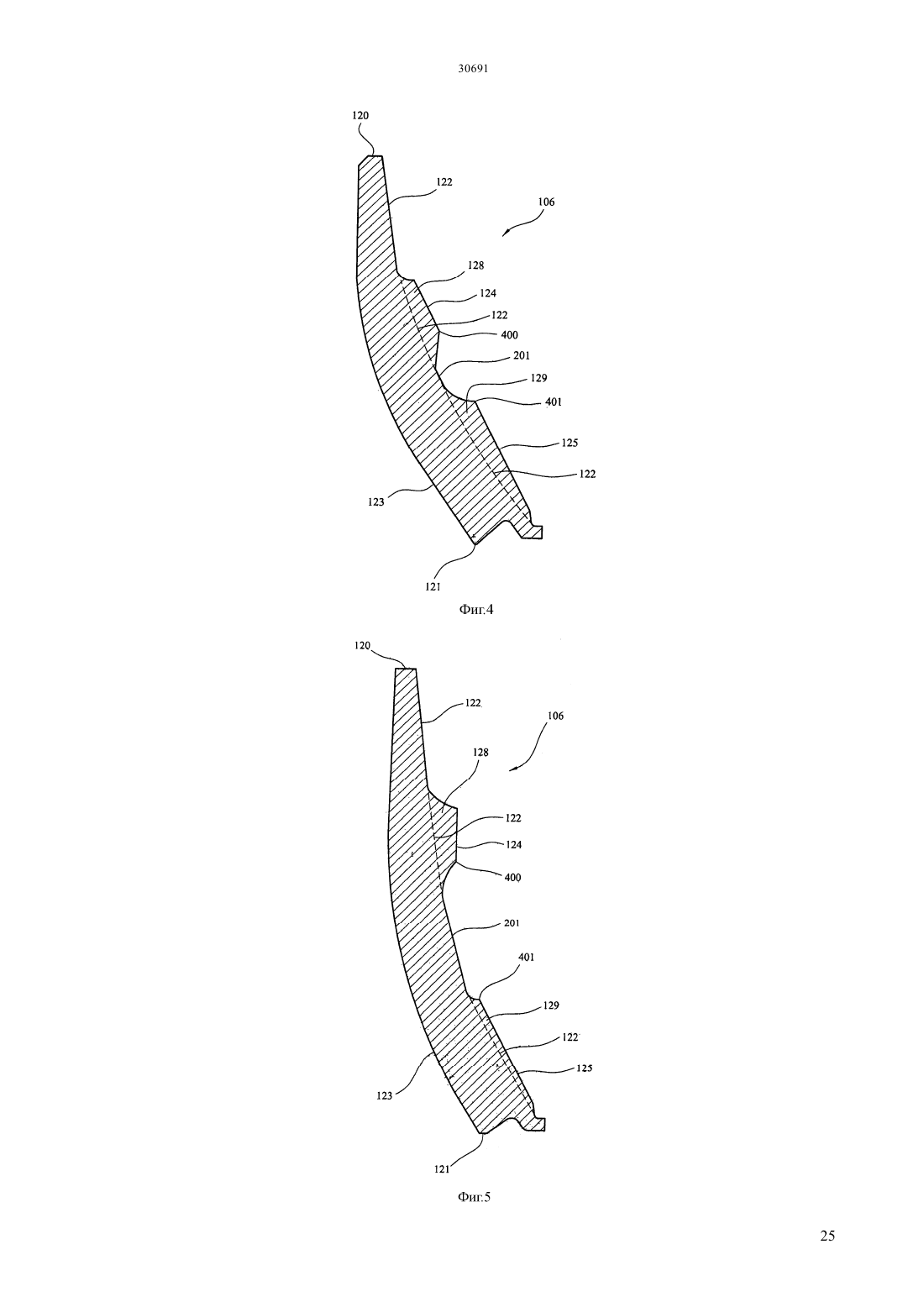

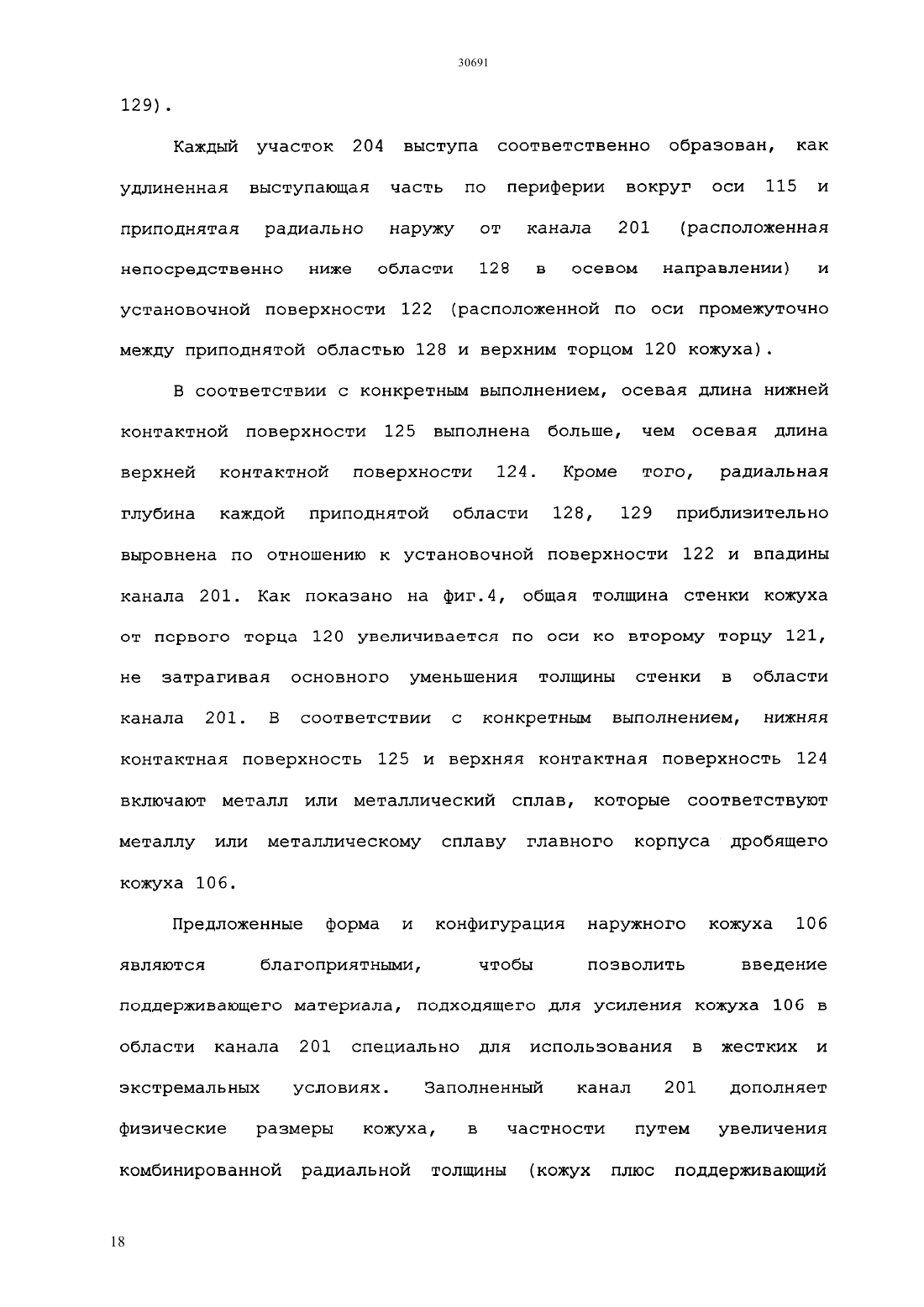

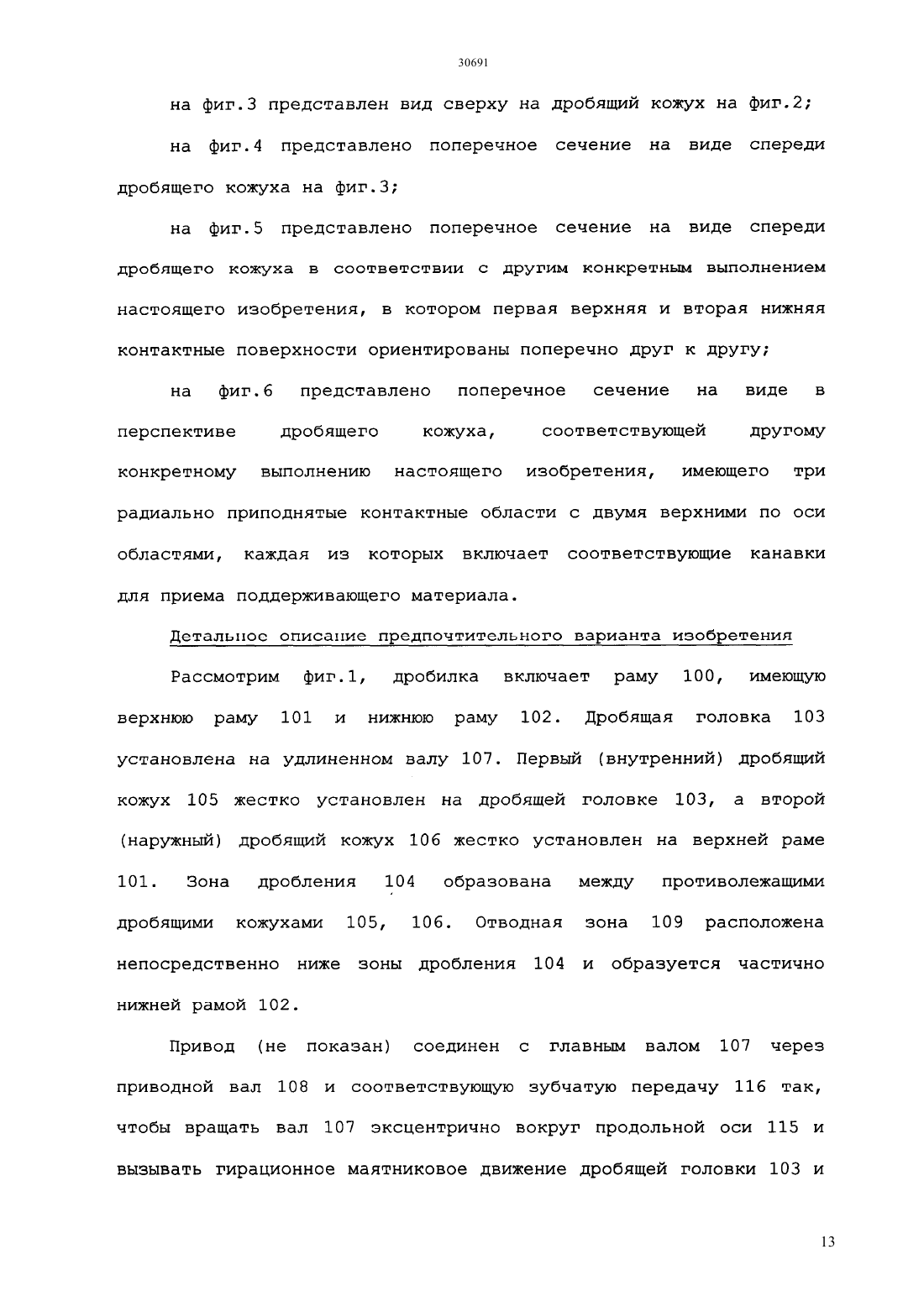

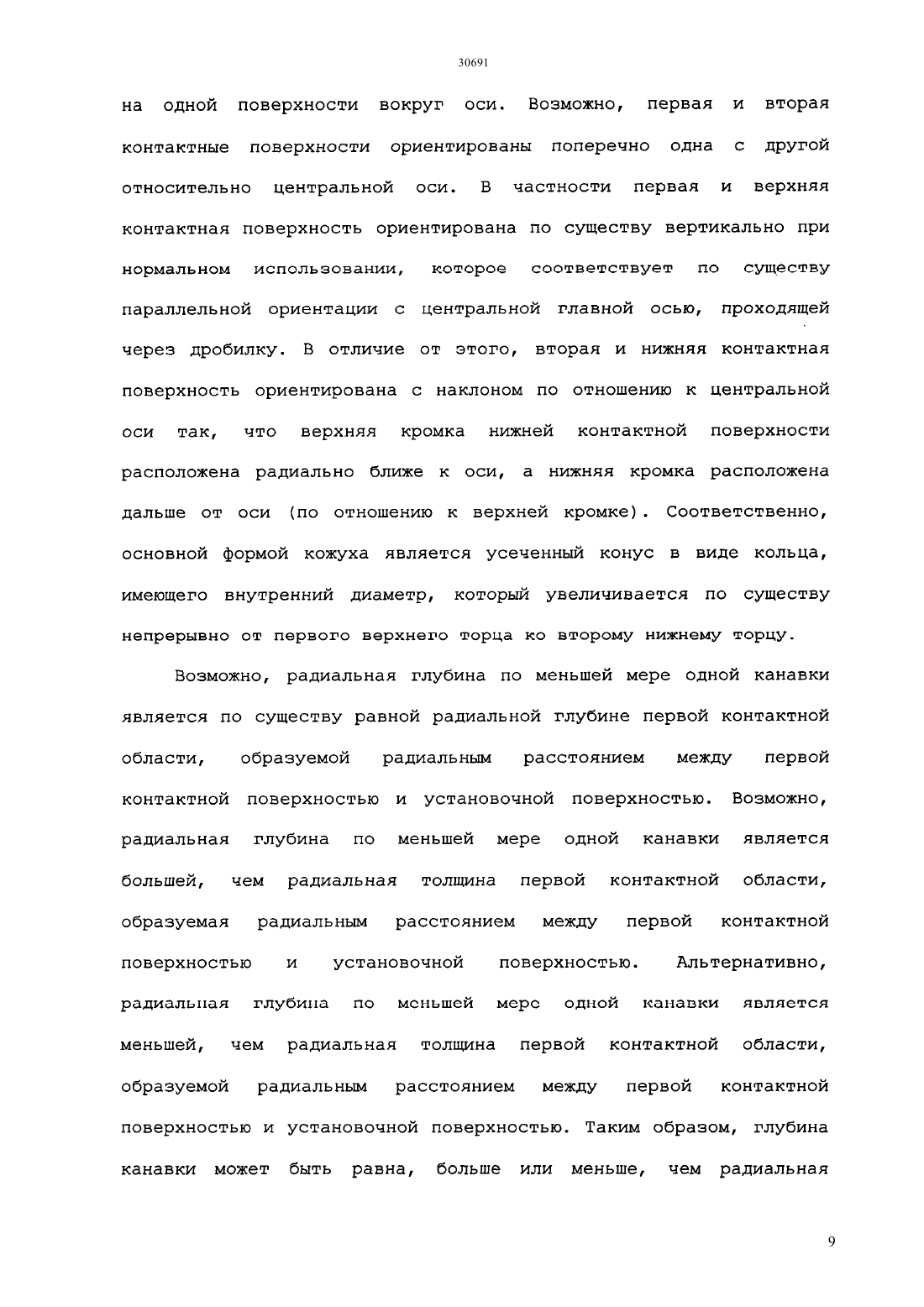

(51) 02 2/00 (2006.01) 02 2/04 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) НАРУЖНЫЙ ДРОБЯЩИЙ КОЖУХ КОНУСНОЙ ДРОБИЛКИ(57) Наружный дробящий кожух конусной дробилки. Наружный дробящий кожух содержит область верхней контактной поверхности,разделенную на множество вытянутых по периферии выступов. Выступы разделены промежуточными областями, образующими зазор и приспособленными для заполнения соответствующим поддерживающим материалом для структурного усиления кожуха. Канал проходит по периферии вокруг кожуха в обращенной наружу поверхности для разделения в осевом направлении области верхней контактной поверхности от области нижней контактной поверхности. Канал также приспособлен для заполнения поддерживающим материалом.(73) САНДВИК ИНТЕЛЛЕКЧУАЛ ПРОПЕРТИ АБ(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Наружный дробящий кожух (106) конусной дробилки, содержащий главный корпус, установленный в области рамы(111) верхней чаши и проходящий вокруг центральной продольной оси (115),главный корпус имеет установочную поверхность(122),обращенную наружу относительно оси для расположения противоположно, по меньшей мере, части рамы(111) верхней чаши и дробящую поверхность (123),обращенную внутрь относительно оси (115) для контакта с материалом, подвергаемым дроблению,по меньшей мере одну стенку, образованную установочной поверхностью (122) и дробящей поверхностью (123) и проходящую радиально между ними, стенка имеет первый верхний осевой торец (120) и второй нижний осевой торец (121),приподнятую первую контактную область (128),расположенную в осевом направлении к первому верхнему осевому торцу (120) и проходящую радиально наружу по отношению к установочной поверхности (122) и в направлении вокруг оси (115),контактная область (128) имеет обращенную радиально наружу приподнятую первую контактную поверхность (124) для расположения противоположно обращенной радиально внутрь поверхности (126) рамы (111) верхней чаши,приподнятую вторую контактную область (129),расположенную в осевом направлении ко второму нижнему осевому торцу (121) и проходящую радиально наружу относительно установочной поверхности (122) в направлении вокруг оси (115),вторая контактная область(129) имеет обращенную радиально наружу приподнятую вторую контактную поверхность (125) для расположения противоположно обращенной радиально внутрь поверхности (127) рамы (111) верхней чаши, вторая контактная поверхность (125) проходит непрерывно вокруг установочной поверхности (122) и вокруг оси (115), и канал (201), проходящий вокруг оси (115) и углубленный радиально внутрь относительно первой (128) и второй (129) контактных областей для разделения в осевом направлении первой (128) и второй (129) контактных областей, отличающийся тем, что первая контактная поверхность (124) выполнена прерывистой в направлении вокруг оси (115) посредством по меньшей мере одной канавки (200),проходящей радиально внутрь в контактной области(128), чтобы образовать проход через приподнятую первую контактную область (128) в осевом направлении между областью установочной 21 поверхности (122) у первого верхнего осевого торца(120) и каналом (201). 2. Кожух по п.1, в котором область установочной поверхности (122) у первого верхнего осевого торца расположена по оси между первым верхним осевым торцом (120) и первой контактной областью (128). 3. Кожух по п.2, в котором по меньшей мере одна канавка (20) проходит радиально на расстояние, соответствующее по существу, по меньшей мере, полной радиальной глубине приподнятой первой контактной области (128) и в направлении по оси вверх в первой контактной области в осевом направлении нижнего канала(201). 4. Кожух по п.2 или п.3, в котором первая (124) и вторая (125) контактные поверхности содержат металл. 5. Кожух по любому из п.п.2-4, в котором первая(124) и вторая (125) контактные поверхности являются компланарными вокруг оси (115). 6. Кожух по любому из п.п.2-4, в котором первая(124) и вторая (125) контактные поверхности выровнены поперечно друг с другом относительно оси (115). 7. Кожух по любому из п.п.1-6, в котором радиальная глубина, по меньшей мере, одной канавки (200) по существу равна радиальной глубине первой контактной области (128),образованной радиальным расстоянием между первой контактной поверхностью (124) и установочной поверхностью (122). 8. Кожух по любому из п.п.1-7, содержащий шесть канавок (200),образующих шесть контактных участков(204) выступа,расположенных вокруг оси (115). 9. Кожух по любому из п.п.1-8, содержащий множество контактных участков (204) выступа,проходящих вокруг оси (115) и образованных множеством канавок (200), причем каждый участок(204) выступа проходит на дуговом расстоянии в диапазоне от 45 до 55. 10. Кожух по п.8 или п.9, в котором каждая канавка (200) проходит вокруг оси (115) и между контактными участками (204) выступов на дуговом расстоянии в диапазоне от 5 до 15. 11. Кожух по любому из п.п.1-10, дополнительно содержащий поддерживающий материал,заполняющий, по меньшей мере, частично канал(201). 12. Кожух по любому из п.п.1-11, дополнительно содержащий поддерживающий материал,заполняющий, по меньшей мере, частично, по меньшей мере, одну канавку (200). 13. Кожух по любому из п.п.1-12, дополнительно содержащий третью контактную область (602), проходящую радиально наружу относительно установочной поверхности (122) в направлении вокруг оси (115),третья контактная область (602) имеет обращенную радиально наружу контактную поверхность (603) для расположения противоположно обращенной радиально внутрь поверхности рамы (111) верхней чаши и канал (601), проходящий вокруг оси (115) и углубленный радиально внутрь относительно приподнятой третьей контактной области (602) и приподнятой второй контактной области (129),чтобы разделить в осевом направлении вторую (129) и третью (602) контактные области. 14. Кожух по п.13, в котором третья контактная поверхность (603) выполнена прерывистой в направлении вокруг оси (115), чтобы обеспечить проход через приподнятую третью контактную область (602) через по меньшей мере одну канавку(604), проходящую радиально внутрь в третьей контактной области (602) в осевом направлении между верхним по оси каналом (600) и нижним по оси каналом (601). 15. Дробилка, содержащая наружный дробящий кожух (106) по любому из п.п.1-14.
