Способ уменьшения отложения алюмосиликата в способе Байера

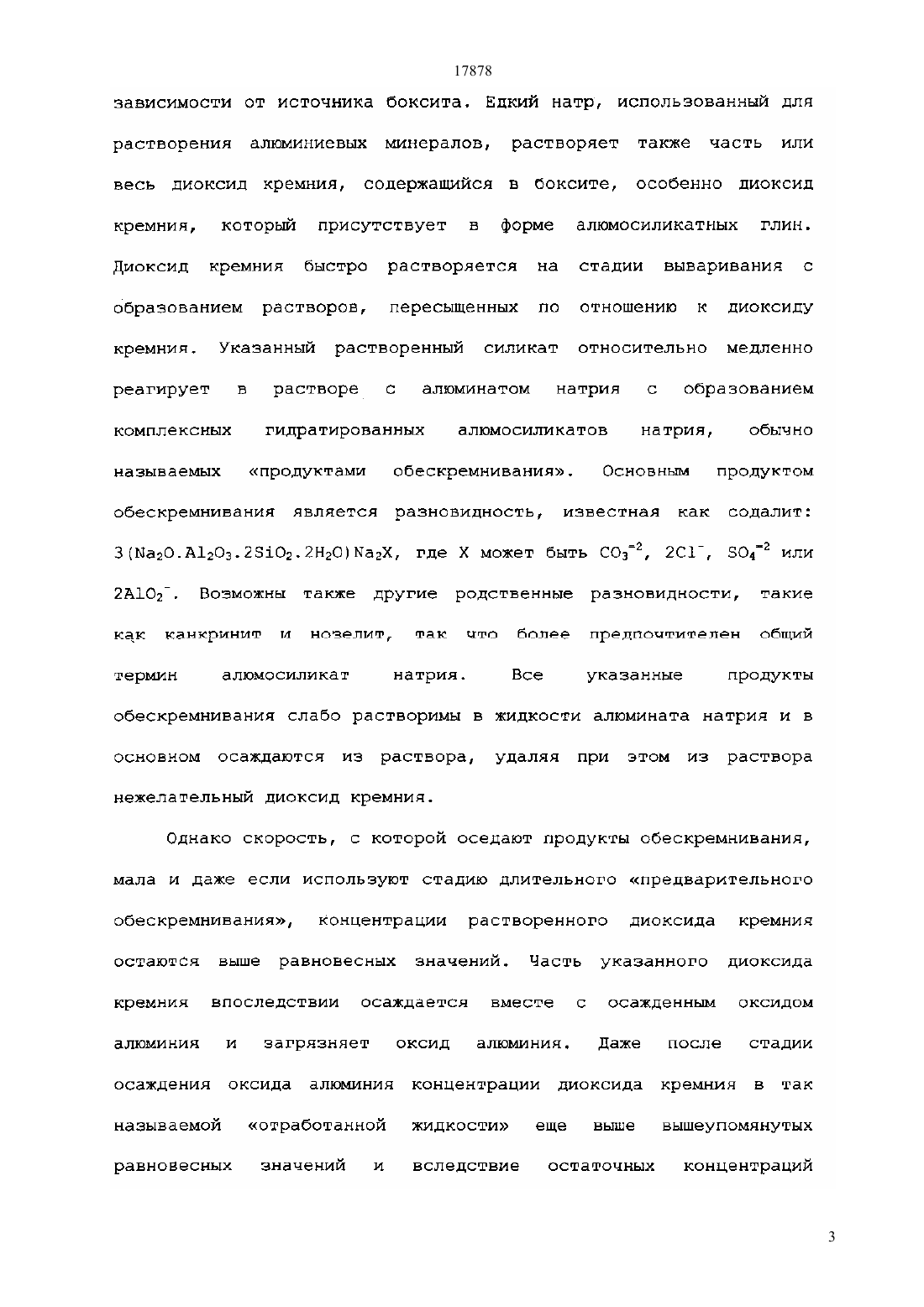

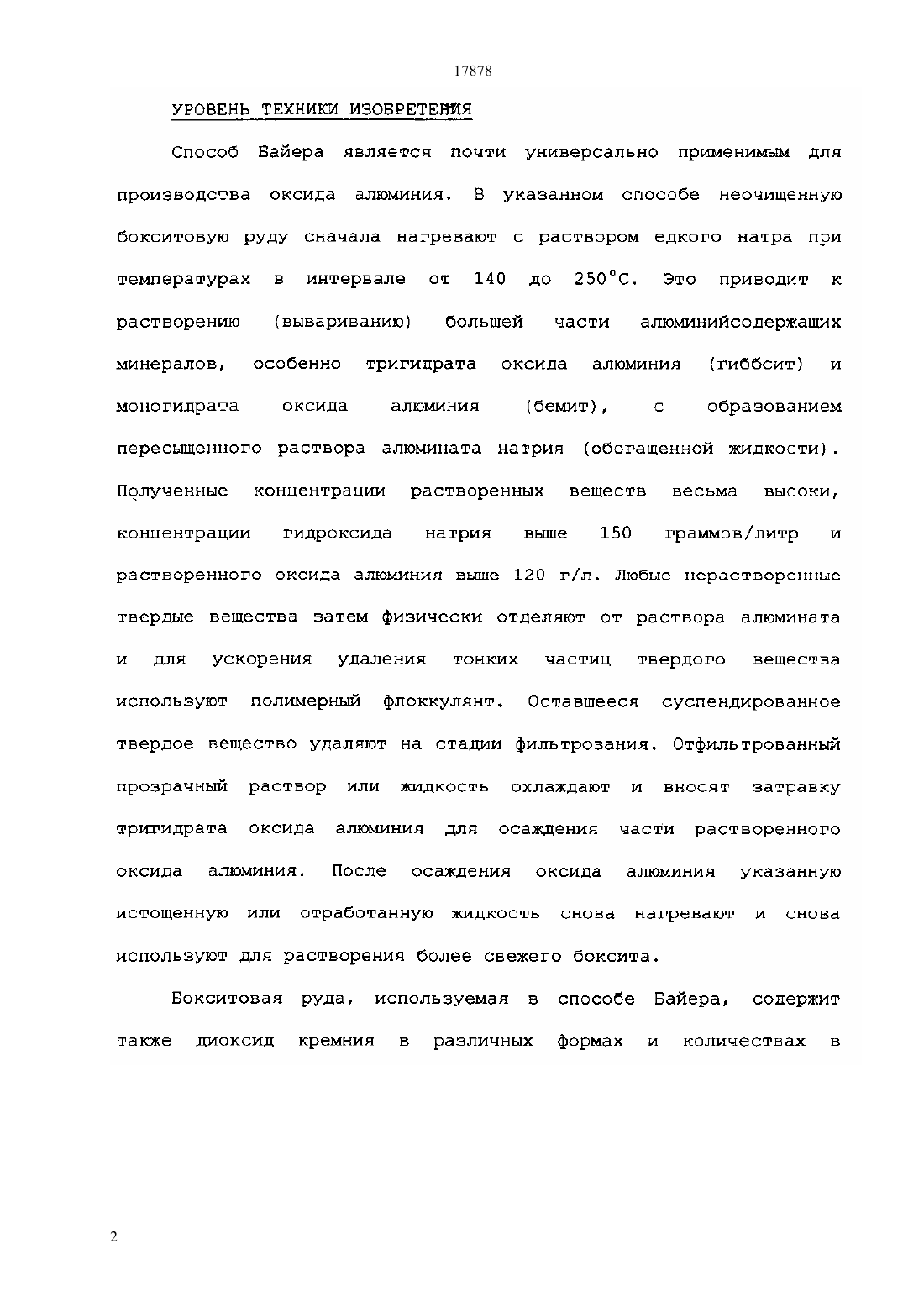

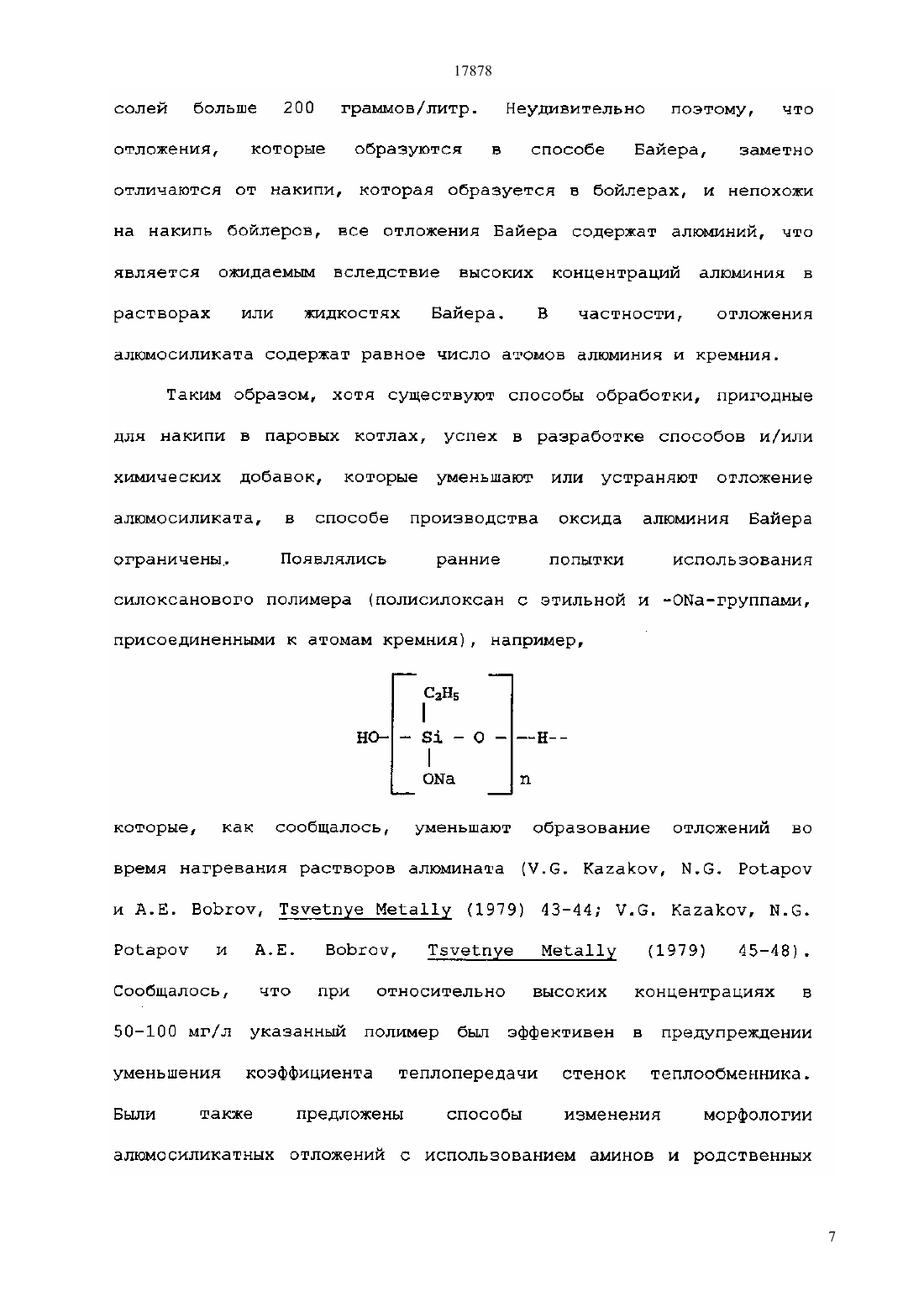

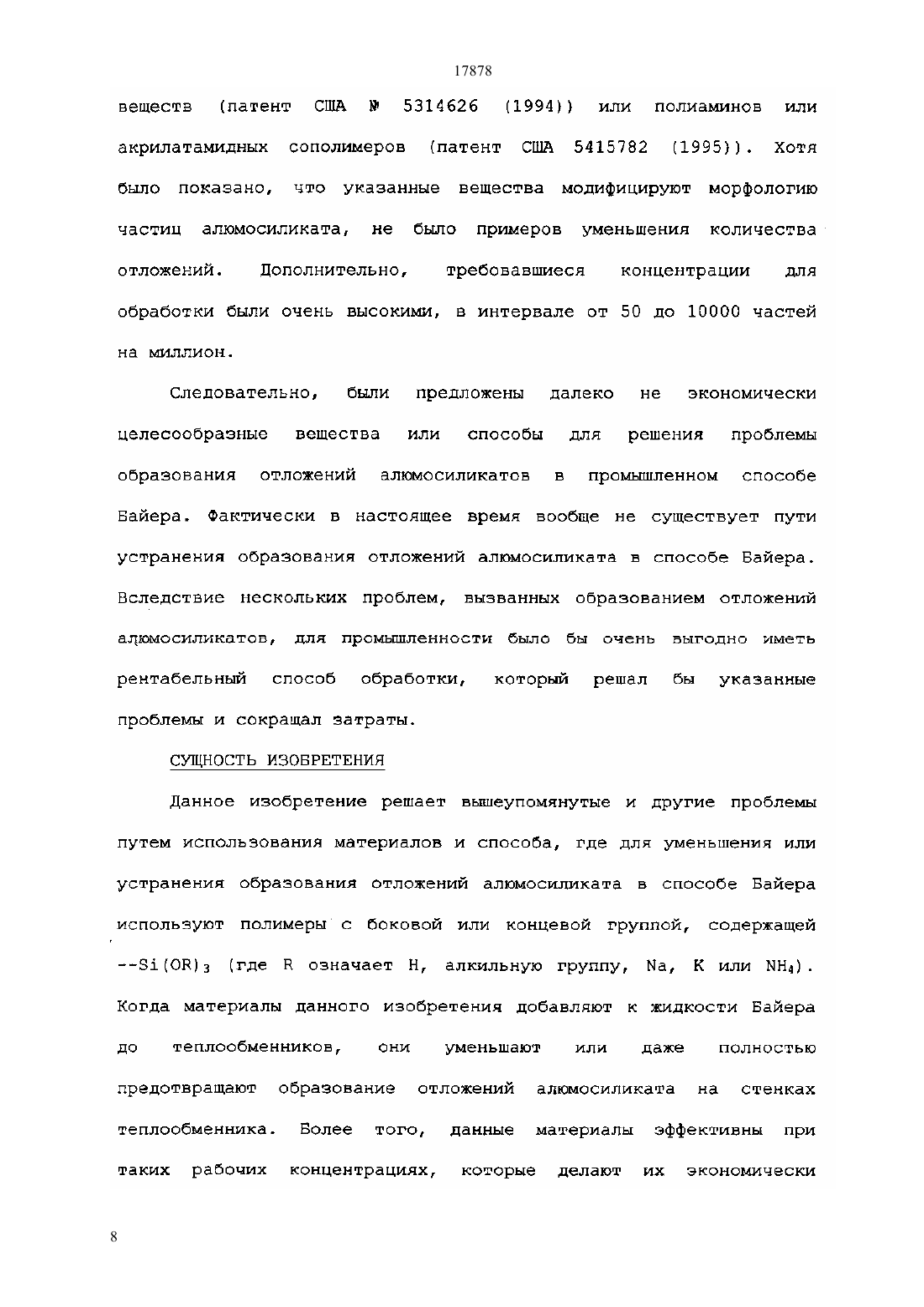

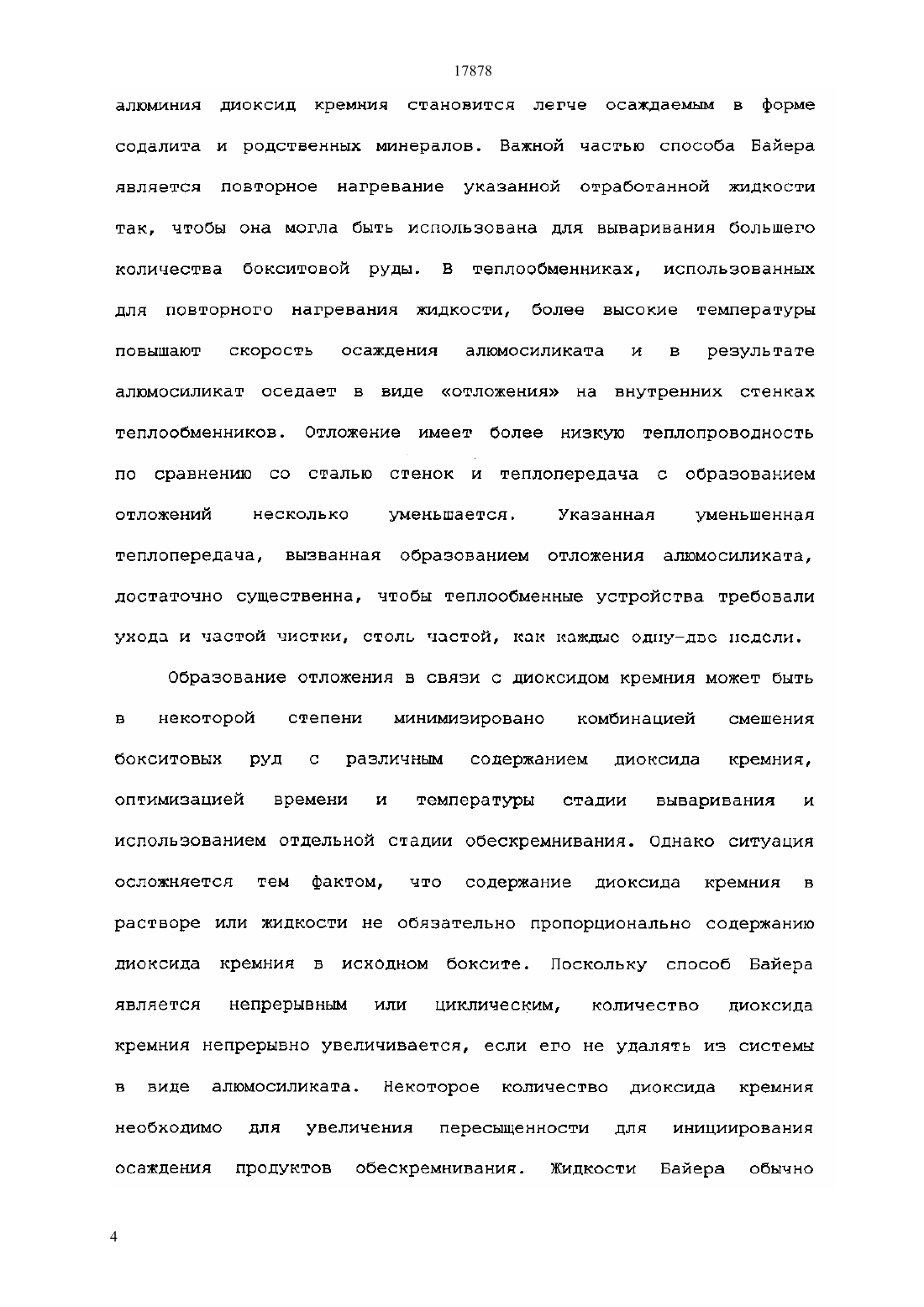

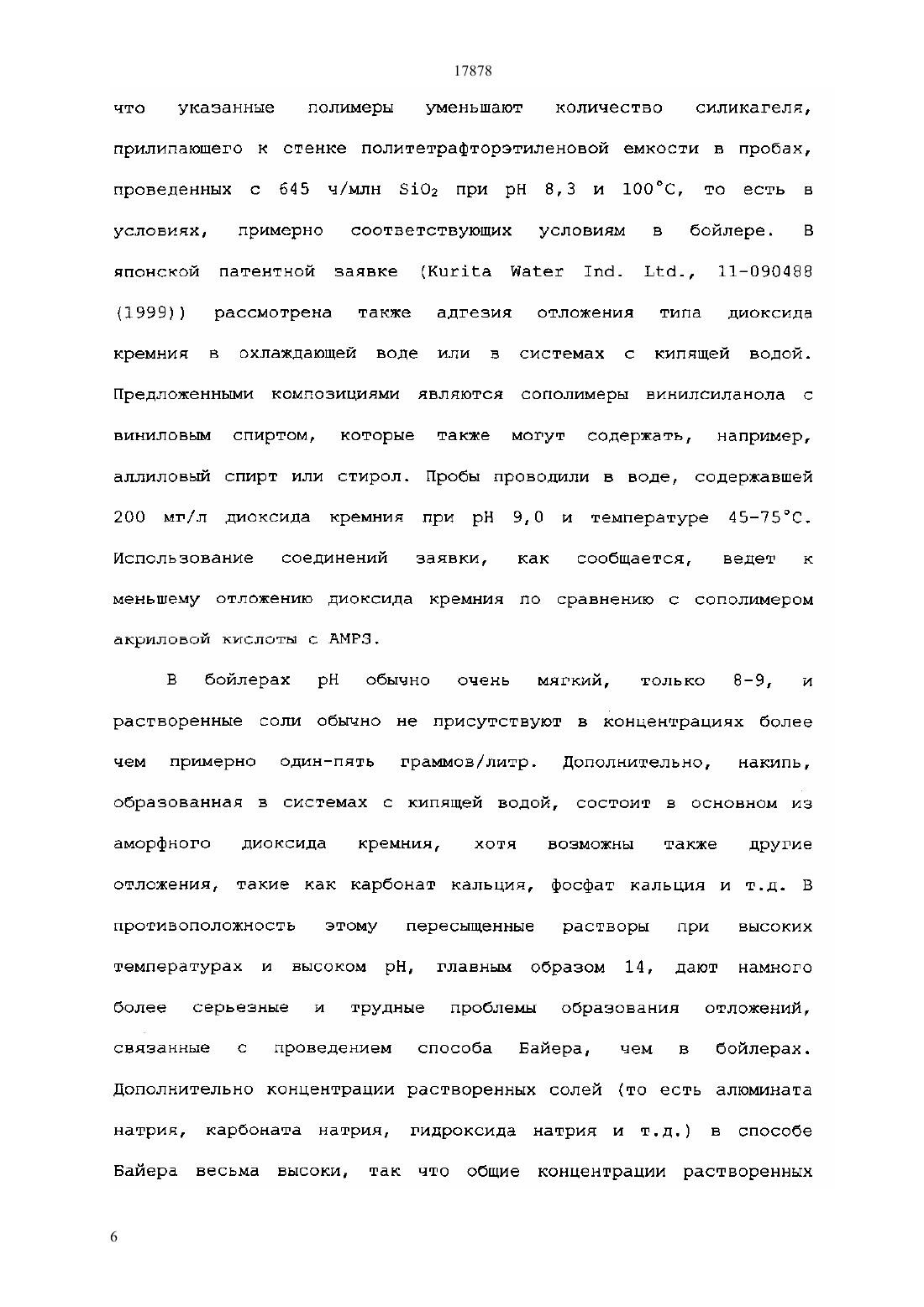

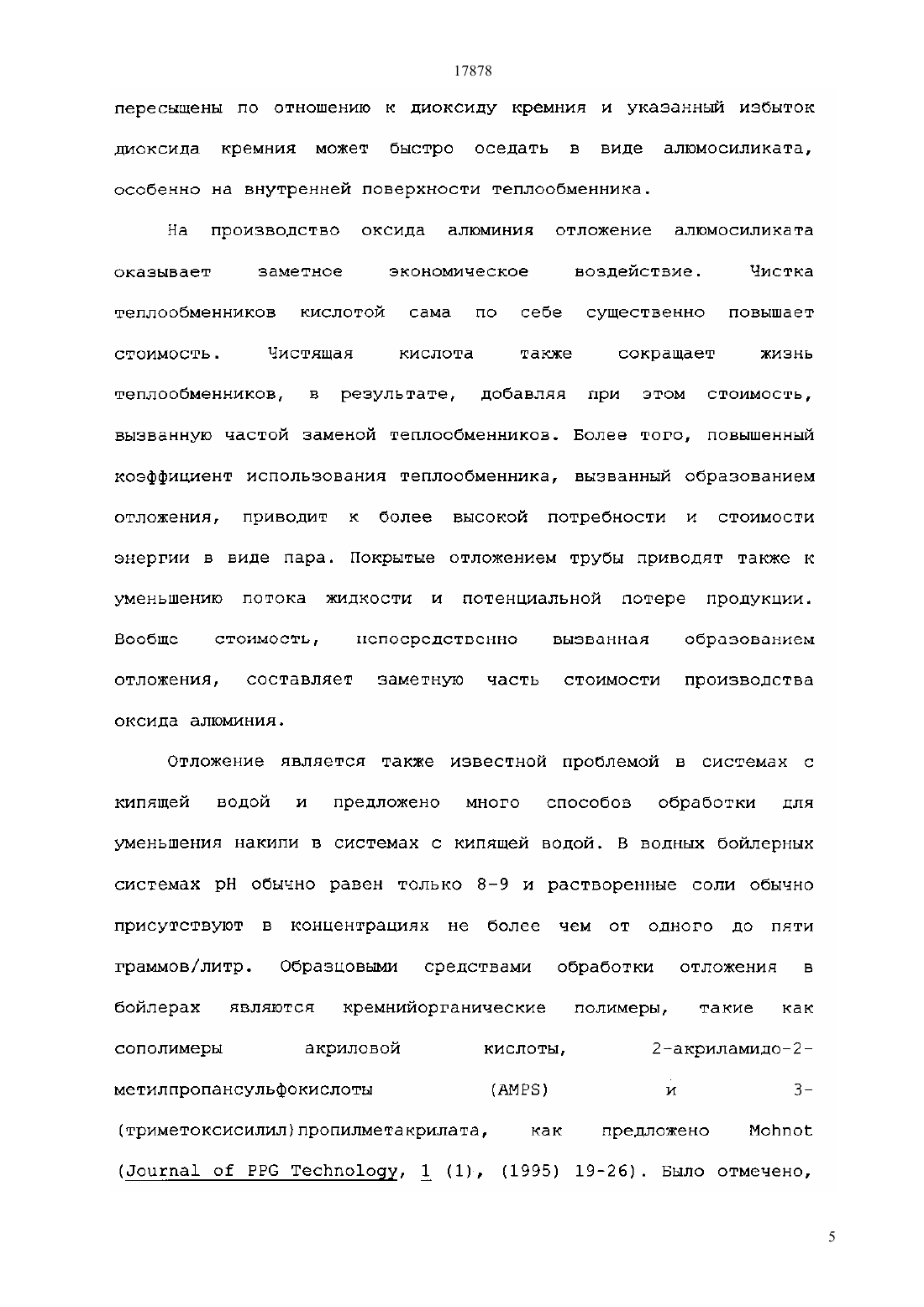

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) СПОСОБ УМЕНЬШЕНИЯ ОТЛОЖЕНИЯ АЛЮМОСИЛИКАТА В СПОСОБЕ БАЙЕРА(57) Предложены материалы и способ,предусматривающие использование полимеров с боковыми группами или концевыми группами,содержащими 3 (гдепредставляет собой Н, алкильную группу, , К или 4) , для регулирования образования отложения алюмосиликата в способе Байера. Когда материалы данного изобретения прибавляют к жидкости Байера до теплообменника, они уменьшают или даже полностью предотвращают образование отложения алюмосиликата на стенках теплообменика. Данные материалы эффективны при рабочих концентрациях,что делает их экономичными на практике. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ уменьшения отложения,содержащего алюмосиликат, в способе Байера,отличающийся тем, что способ содержит стадию- добавления к потоку способа Байера полимера,имеющего боковую группу, или концевую группу,формулы гдепредставляет собой Н, С 1-С 10-алкил, арил К или 4,в количестве,ингибирующем отложение,содержащее алюмосиликат. 2. Способ по п.1, отличающийся тем, что группа содержит группу,соответствующую формулегдеотсутствует или представляет собой , или Оотсутствует или представляет собой СО, О,1-С 10-алкил или арилотсутствует или представляет собой , О остаток амида, уретана или мочевиныотсутствует или представляет собой О, 1-С 10 алкил или арил ипредставляет собой Н, 1-С 3-алкил, арил, ,К или 4. 3. Способ по п.1, отличающийся тем, что полимер содержит, по меньшей мере, один атом азота, к которому присоединена боковая группа. 4. Способ по п.3, отличающийся тем, что полимером является полимер, соответствующий формуле отсутствует или представляет собой 1-С 10 алкил, арил или ,гдепредставляет собой О илииотсутствует или представляет собой 1-С 10-алкил или арил ипредставляет собой Н, 1-С 3-алкил, арил, ,К или 4. 5. Способ по п.4, отличающийся тем, что полимером является полимер, соответствующий формуле где х 0,5-20, у 99,5-80. 6. Способ по п.4, отличающийся тем, что полимером является полимер, соответствующий формуле где х 0,5-20, у 99,5-80. 7. Способ по п.2, отличающийся тем, что полимером является полимер, соответствующий формуле где х 0,1-100, у 99,9-0 ипредставляет собой Н, 1-С 10-алкил или арил гдепредставляет собой Н, 1-С 10-алкил, арил,представляет собой О илии ( может быть более чем однотипным) ипредставляет собой Н, 1-С 3-алкил, арил, ,К или 4. 8. Способ по п.2, отличающийся тем, что полимером является полимер, соответствующий формуле 17878 где 1-99,9, 0,1-50, у 0-50, 0-50 ипредставляет собой 1-С 10-алкил, арил, остаток амида, акрилата, простого эфира, , гдепредставляет собой О илиипредставляет собой Н, 1-С 10-алкил или арил, или любой другой заместительпредставляет собой Н, , К, 4 представляет собой ,или О представляет собой 1-С 10-алкил или арилпредставляет собой Н, 1-С 3-алкил, арил, ,К или 4 ипредставляет собой 2 илипри условии, что все группыине имеют одинаковые значения. 9. Способ по п.8, отличающийся тем, что полимером является полимер, соответствующий формуле где 1-99,9, 0,1-50, у 0-50, 0-50 ипредставляет собой фенил. 10. Способ по п.2, отличающийся тем, что полимером является полимер, соответствующий формуле 11. Способ по п.10, отличающийся тем, что полимером является полимер, соответствующий формуле где х 1-99, у 1-99, 0,5-20. 12. Способ по п.1, отличающийся тем, что полимер, содержащий боковую группу, формулыпривит к другому полимеру. 13. Способ по п.12, отличающийся тем, что кремнийсодержащим полимером является привитой сополимер формулыили формулы(процент мономерных структурных элементов в полимере) ипредставляет собой ,или Опредставляет собой 1-С 10-алкил или арил и представляет собой Н, 1-С 3-алкил, арил, ,К или 4. 14. Способ по п.13, отличающийся тем, что полимером является полимер, соответствующий формуле 15. Способ по п.1, отличающийся тем, что полимер добавляют к потоку процесса в концентрации, которая больше, чем примерно от 0 до примерно 300 ч/млн. 16. Способ по п.15, отличающийся тем, что полимер добавляют к потоку процесса в концентрации, которая больше, чем примерно от 0 до примерно 50 ч/млн. 17. Способ по п.16, отличающийся тем, что полимер добавляют к потоку процесса в концентрации, которая больше, чем примерно от 0 до примерно 10 ч/млн. 18. Способ по п.1, отличающийся тем, что в способе Байера полимер добавляют к потоку процесса в точке до или во время использования тепла.
