Расширитель с уменьшенной силой отслаивания

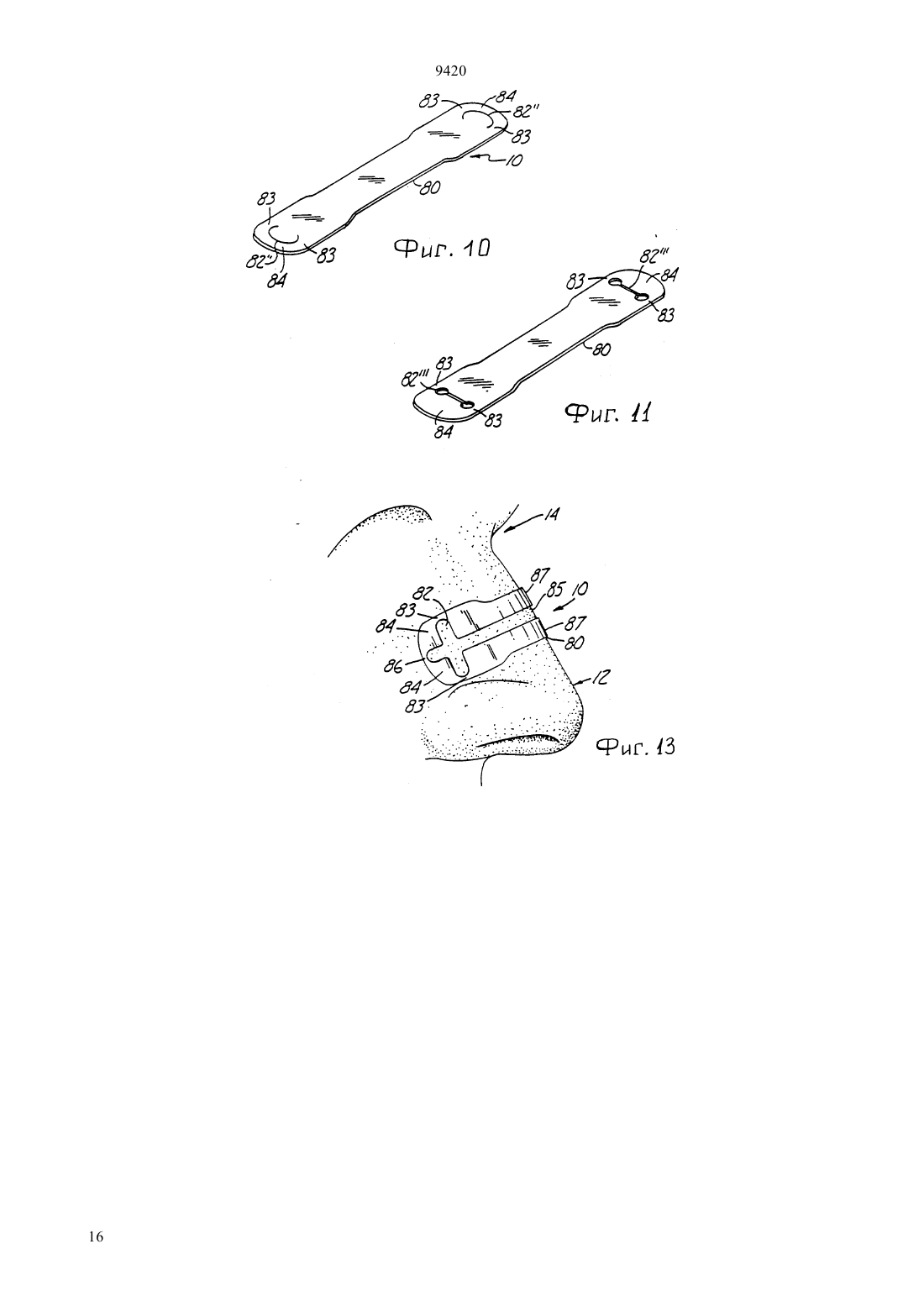

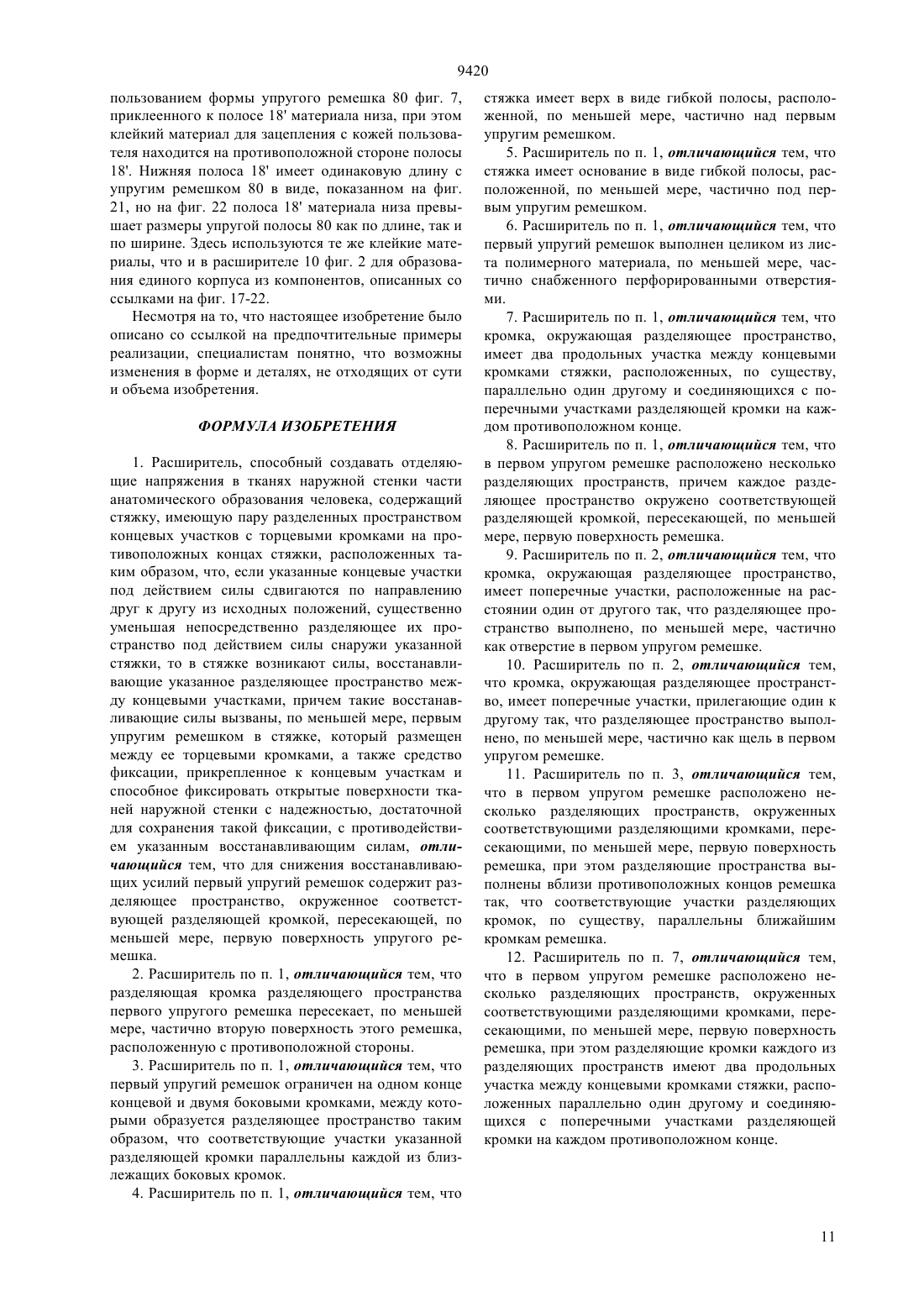

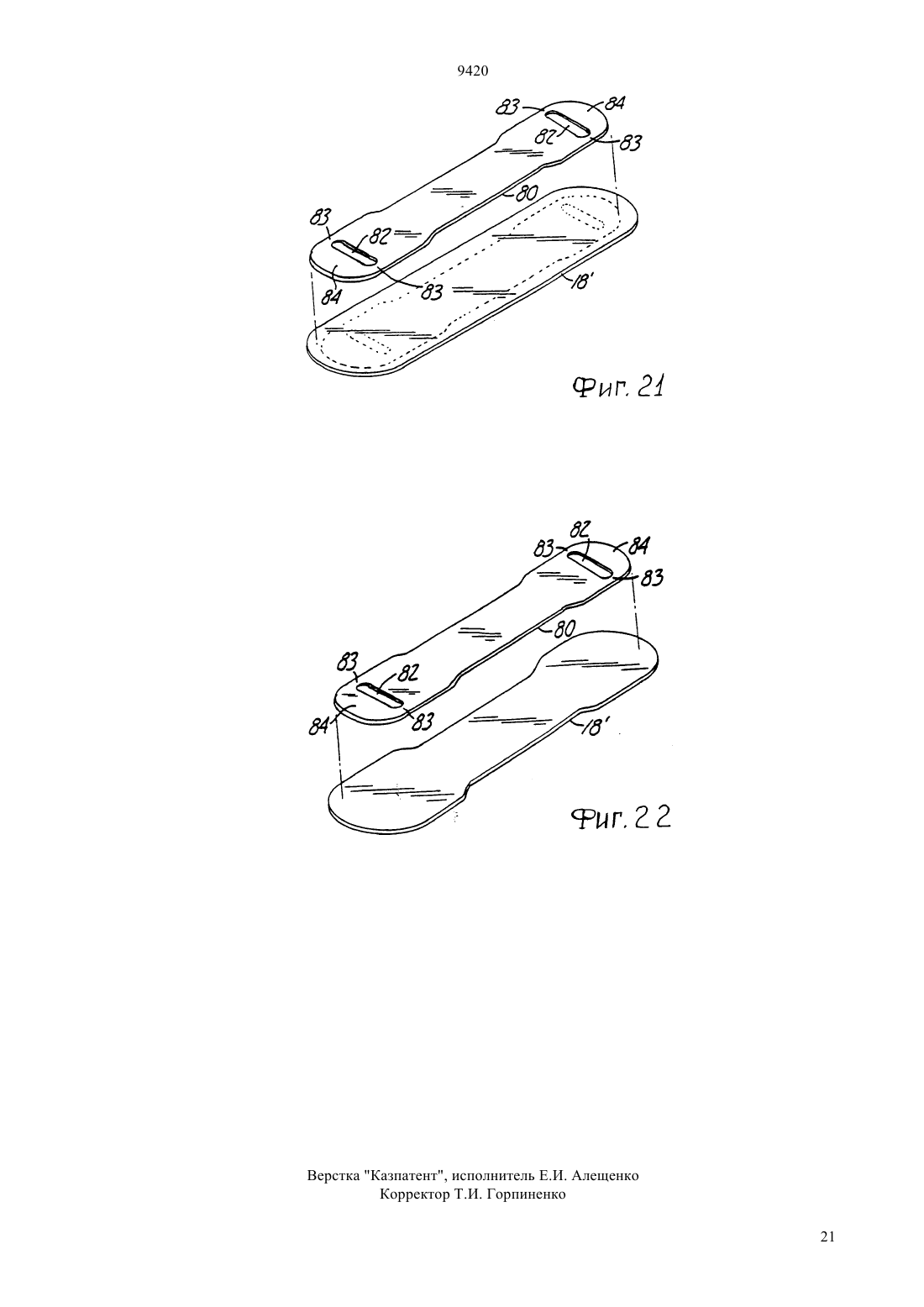

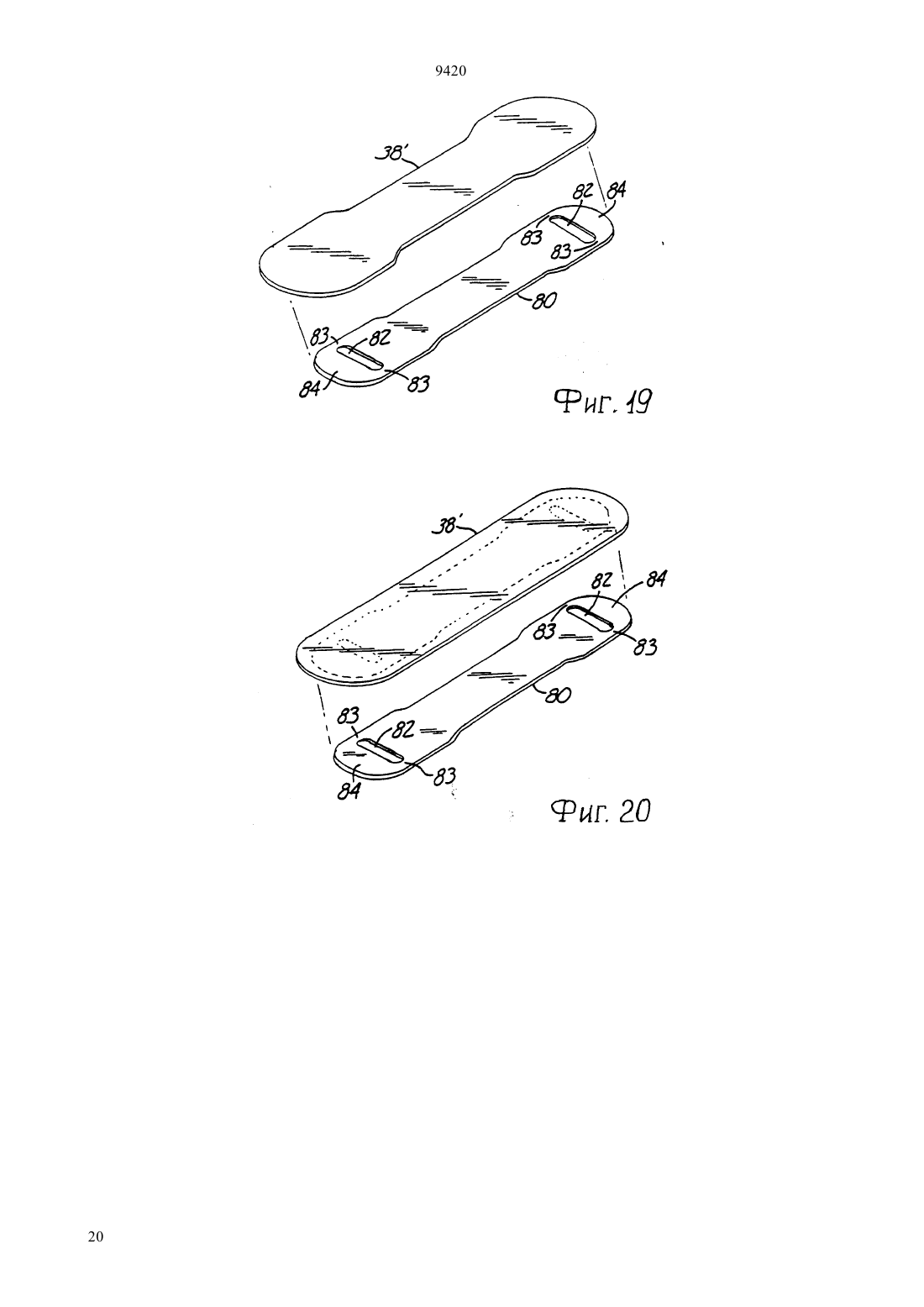

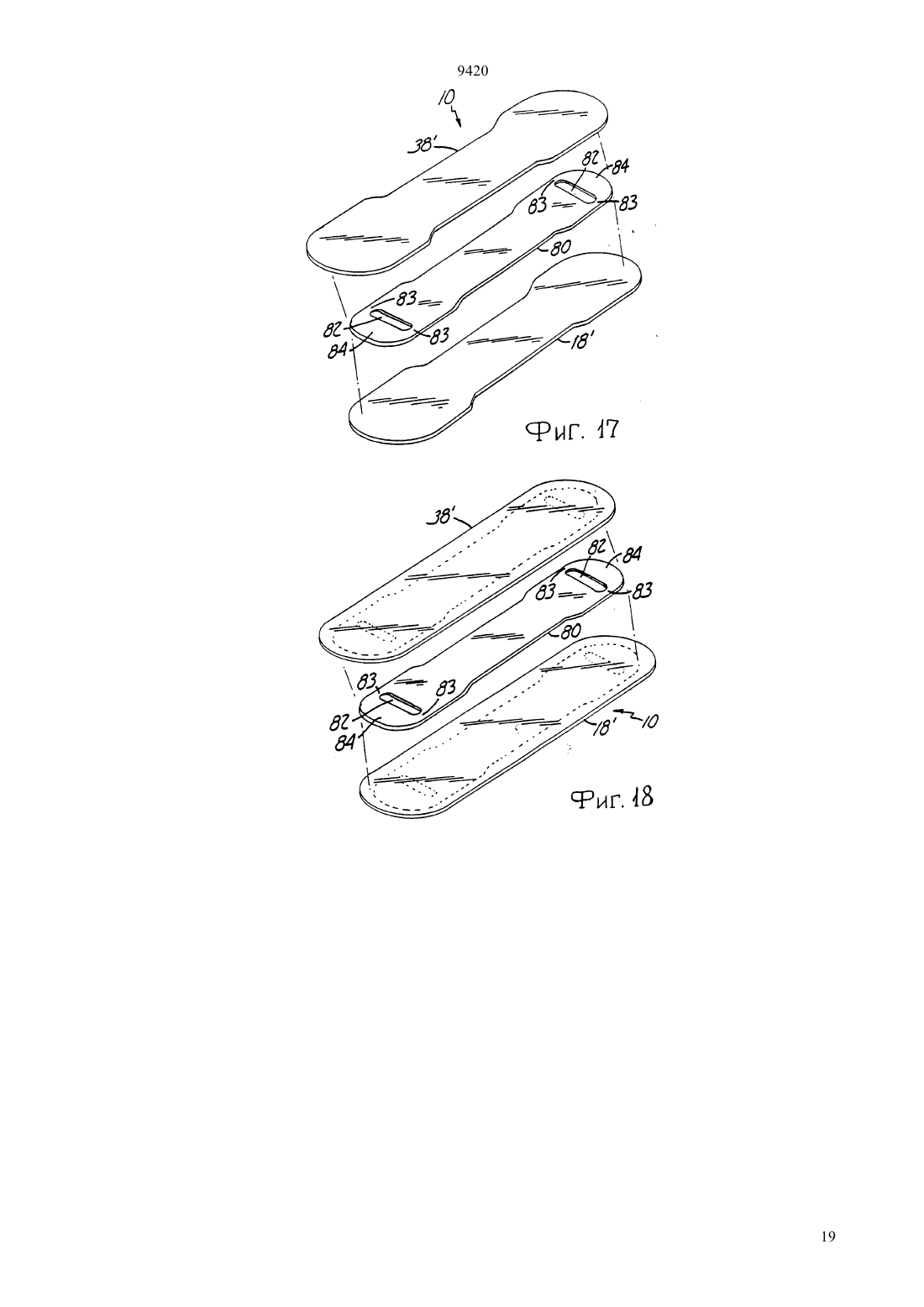

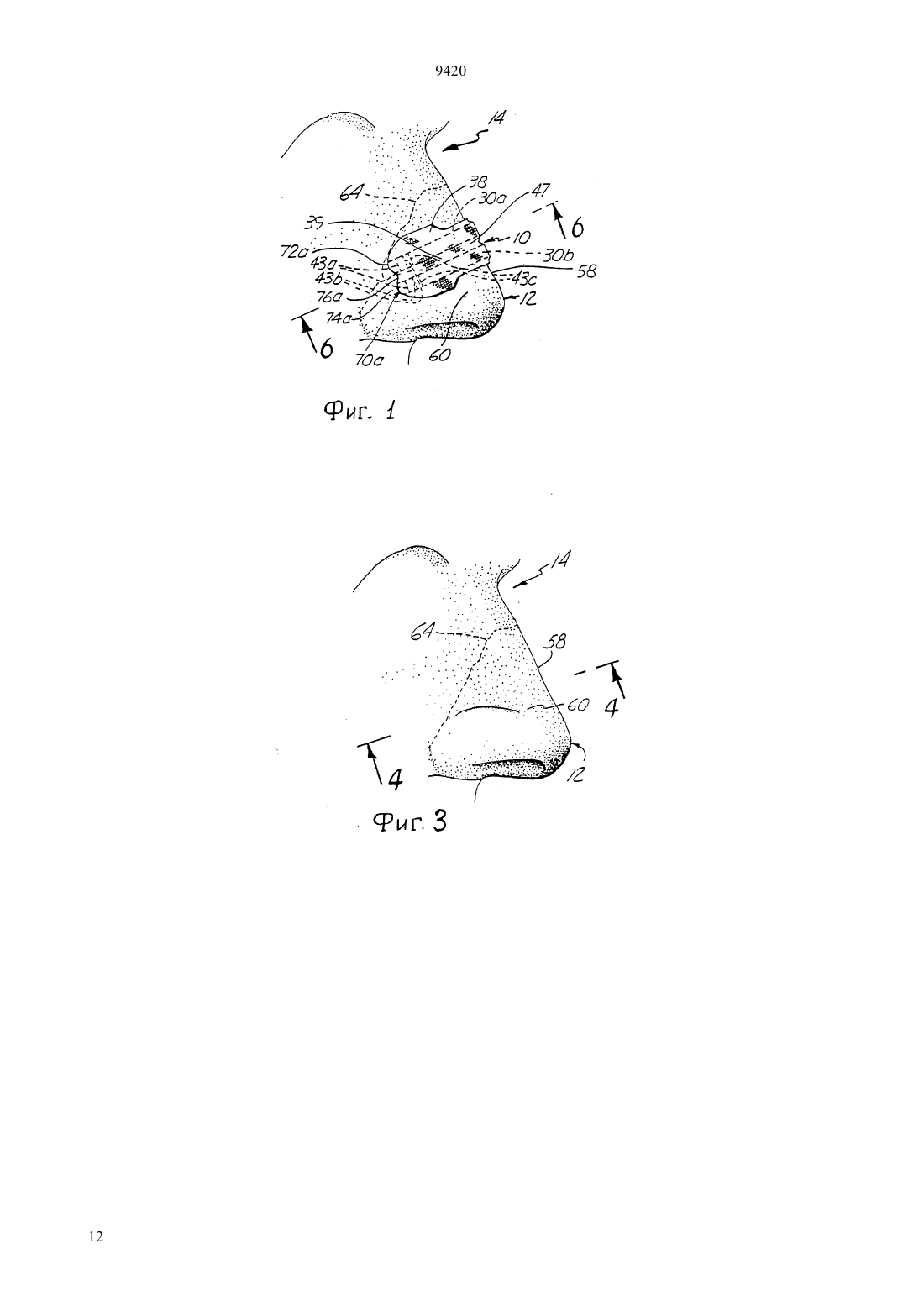

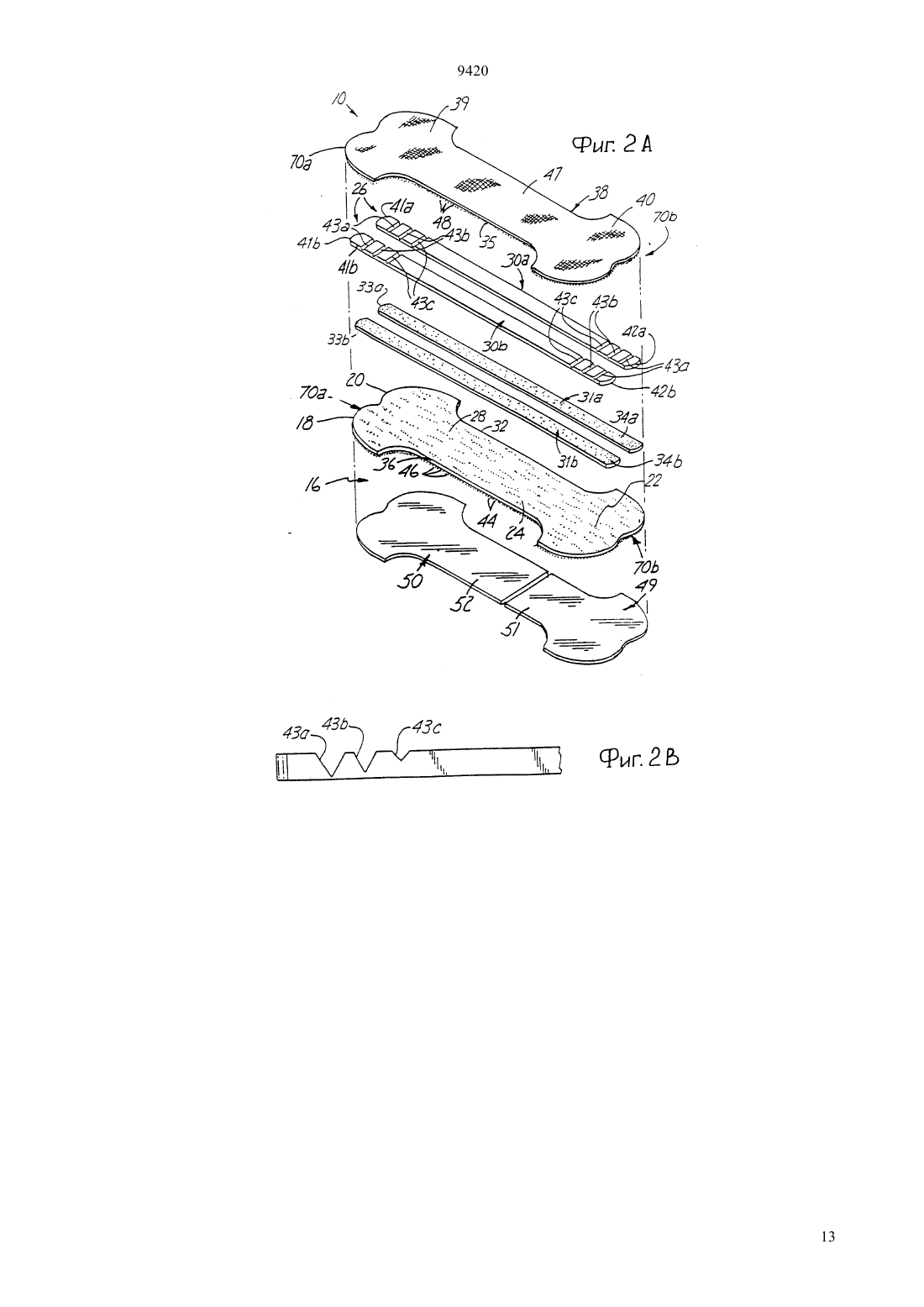

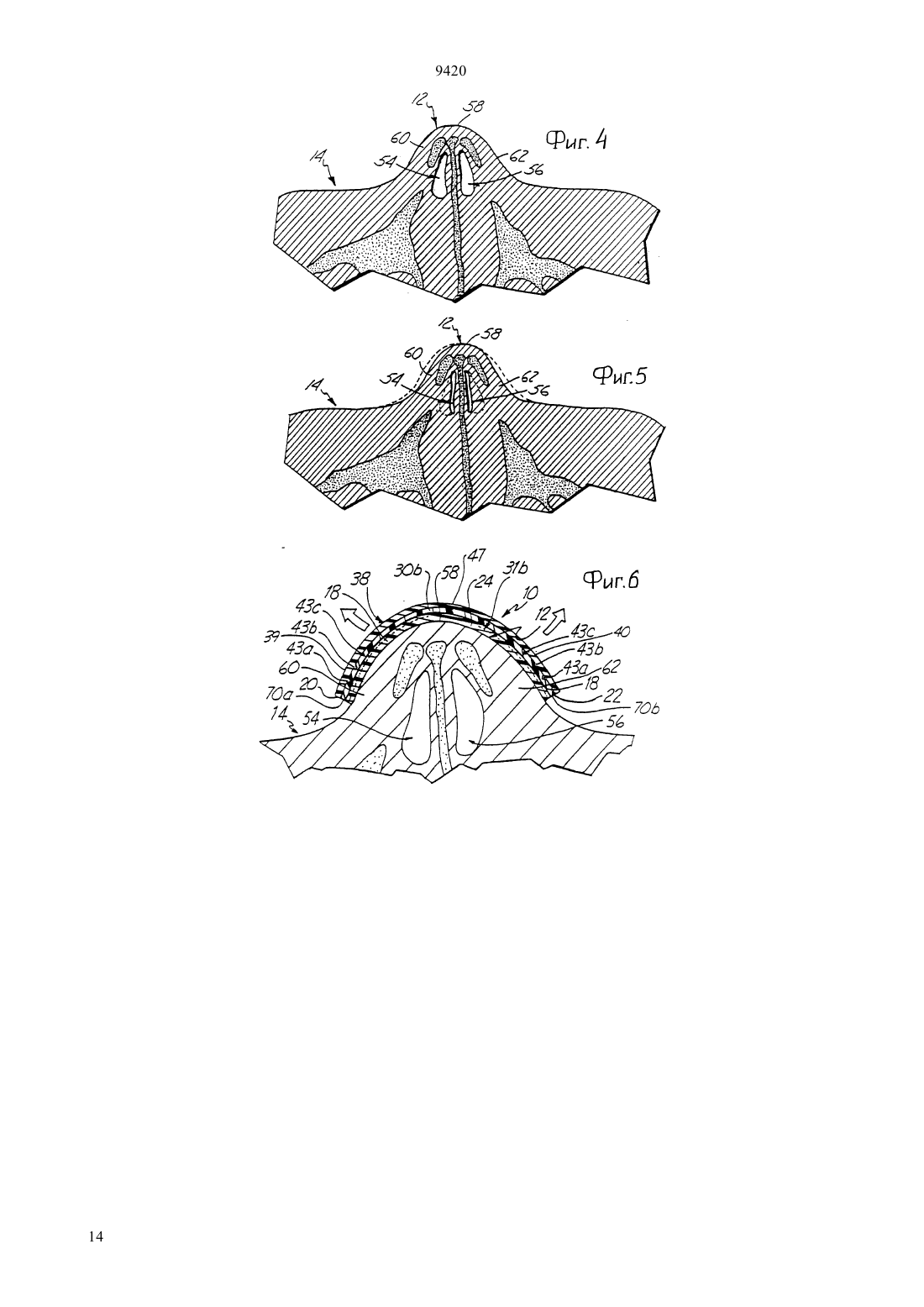

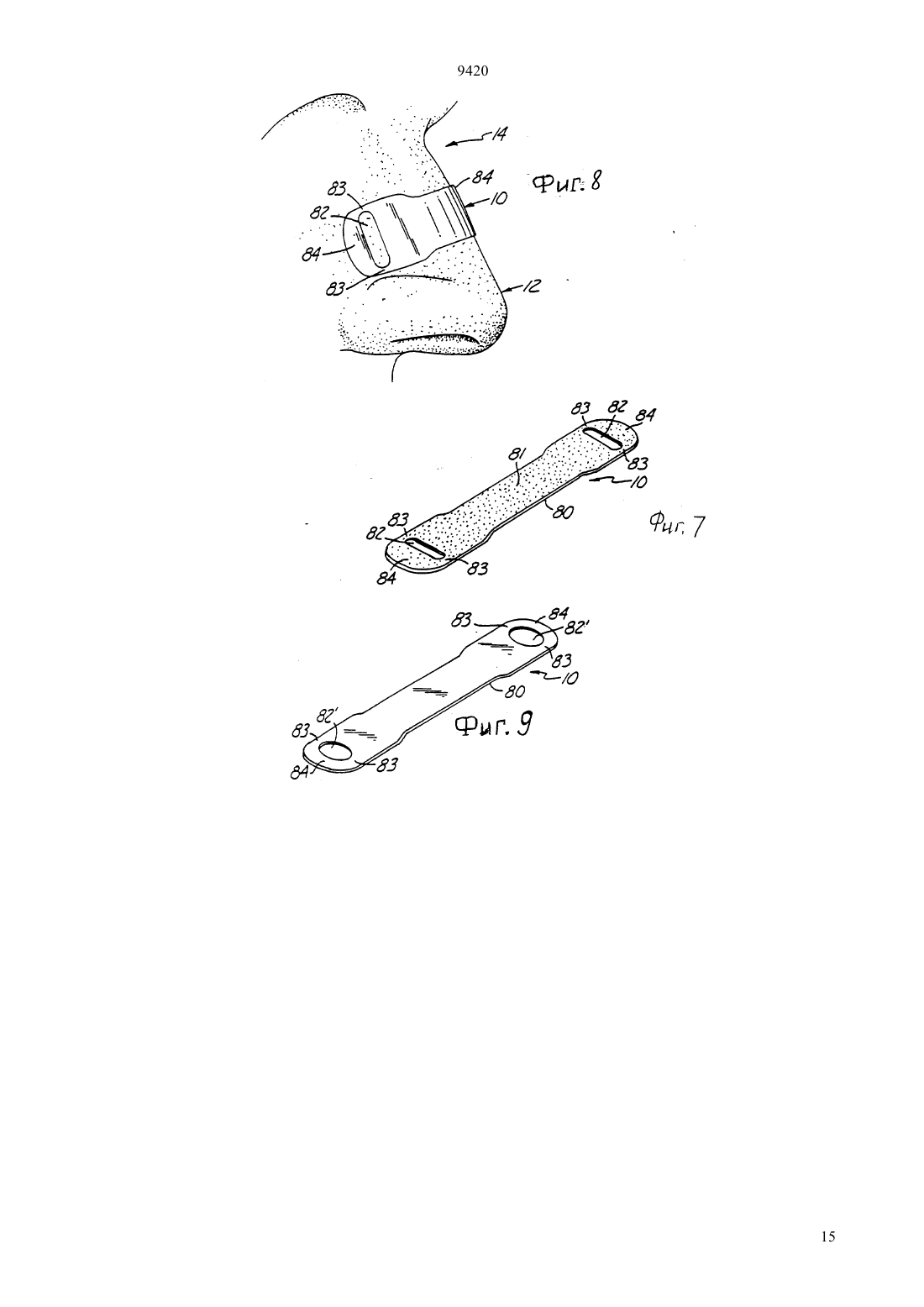

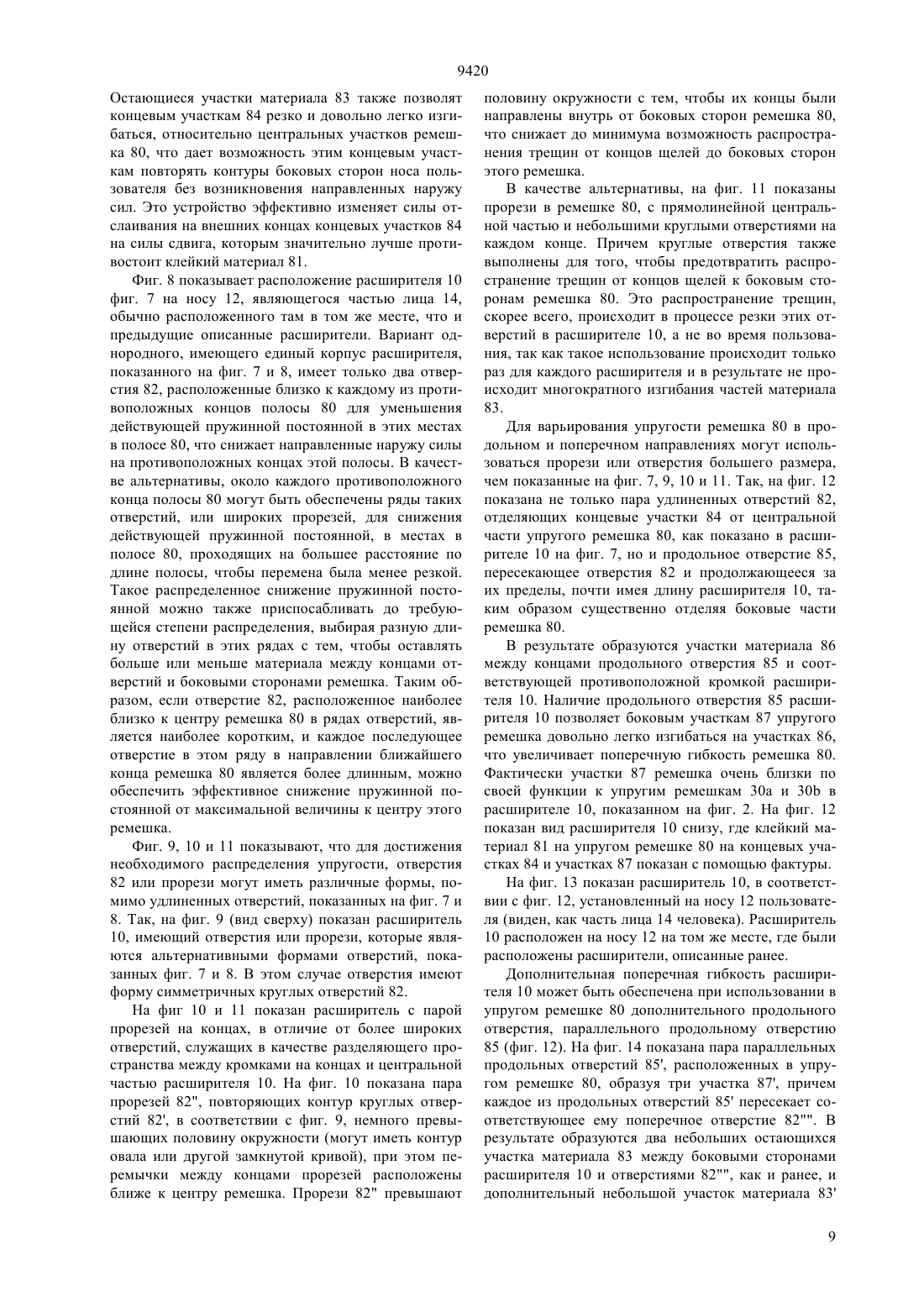

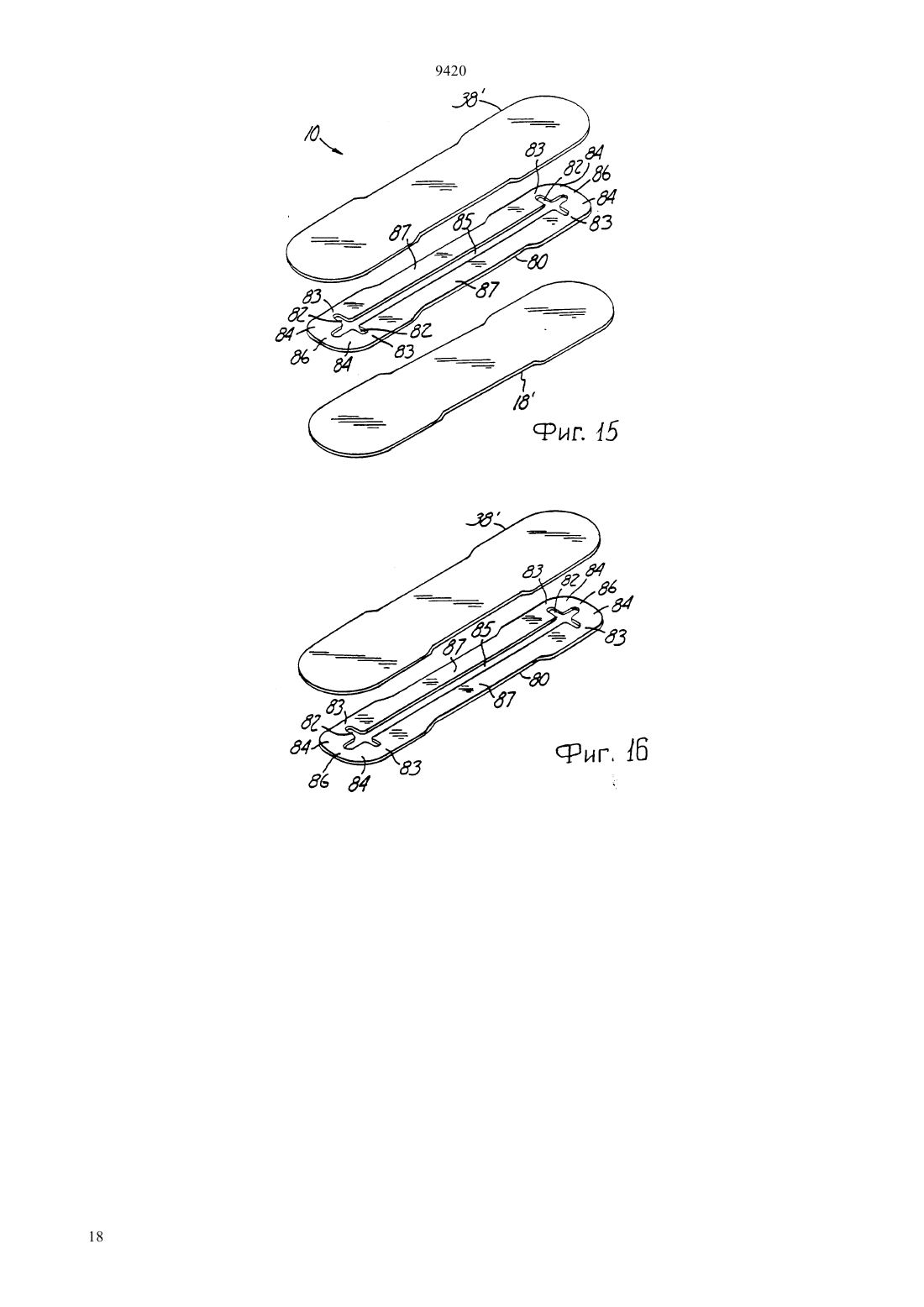

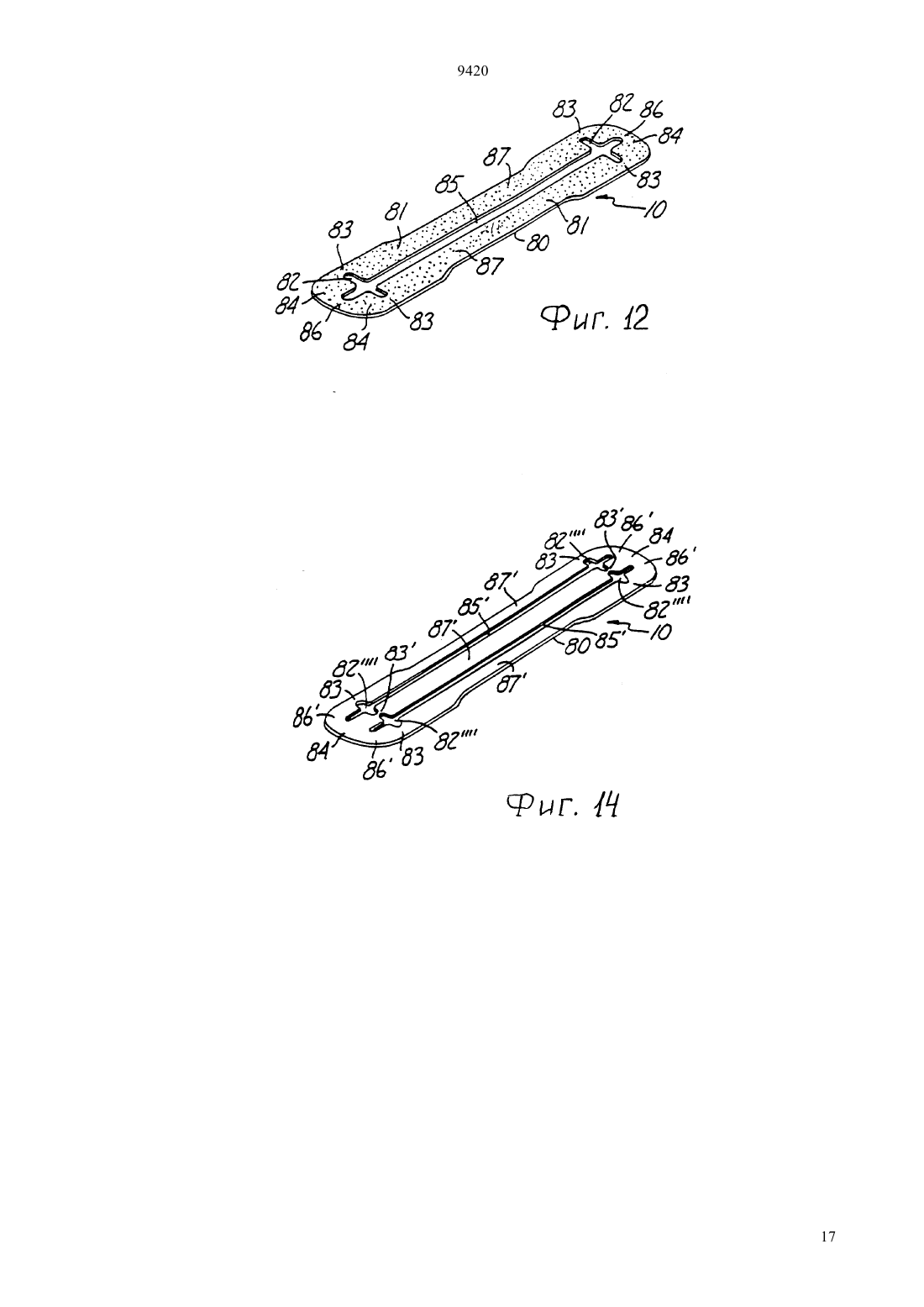

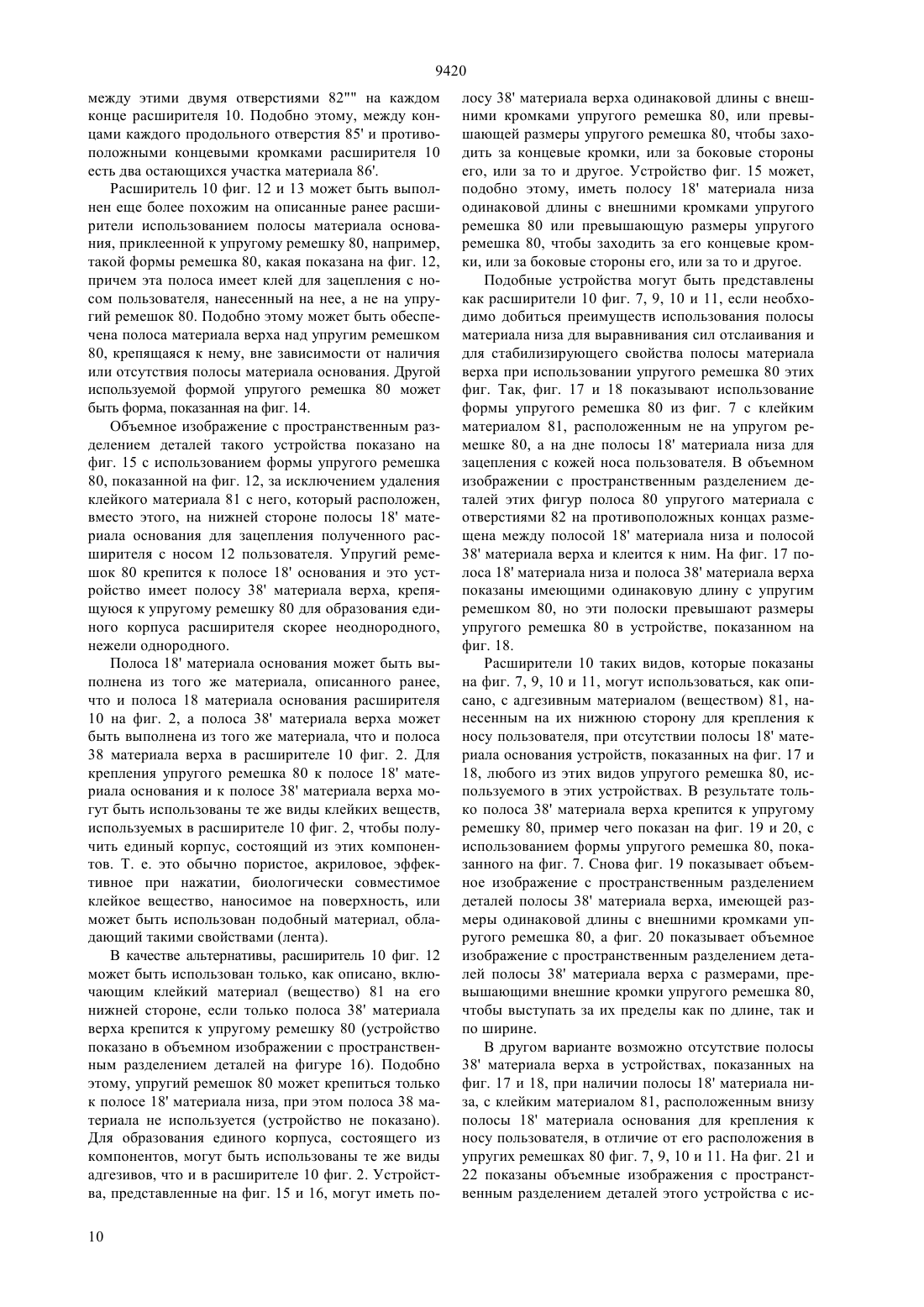

(51)7 61 17/02, 61 5/08,61 29/00 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) КРИЭЙТИВ ИНТЕГРЕЙШН ЭНД ДИЗАЙН,ИНК.(57) Изобретение относится к устройствам для разделения телесных тканей и, более конкретно, к устройствам для разделения тканей наружных стенок от тканей внутренней структуры при расширении носовых ходов человеческого носа. Для исключения потерь материала при изготовлении, возможности свободного выбора формы краев расширителя и снижения опасности повреждения кожи во время отделения расширителя от кожи пользователя, расширитель выполнен со стяжкой,имеющей пару разделенных пространством концевых участков с торцевыми кромками на противоположных концах стяжки, которая обеспечивает восстанавливающее усилие с помощью ремешка, расположенного между противоположными концами,стяжки, при этом на каждом конце ремешка имеется несколько прорезей. Прорези превышают, по меньшей мере, треть толщины ремешка и могут содержать разделяющее пространство между выраженными участками упругого ремешка, причем разделяющее пространство окружено соответствующей разделяющей кромкой. Стяжка может иметь второй упругий ремешок. 9420 Настоящее изобретение касается устройств для разделения телесных тканей и, более конкретно,устройств для разделения тканей наружных стенок от тканей внутренней структуры при расширении носовых ходов человеческого носа. Людям часто приходится претерпевать внутреннюю непроходимость своих носовых ходов, затрудняющую дыхание. Примером такой непроходимости или закупорки является искривление носовой перегородки обычно вследствие травмы носа, распухания внутренних носовых тканей вследствие аллергических реакций, а также реакций вследствие обычной простуды. Нижняя часть ноздри, расположенная непосредственно за входом в ноздрю, известна как преддверие носа. Преддверие носа сужается внутрь в направлении к участку наподобие шейки, называемому носовой клапан. Носовые ходы, расположенные после носового клапана, снова расширяются. Непроходимость носовых ходов обычно происходит у носового клапана и может привести к значительному перекрытию носового клапана. Боковая стенка(т. е. ткани наружной стенки частично вокруг носового хода) у носового клапана подвижна и, вследствие этого, ткани внешней стенки втягиваются внутрь во время вдоха в процессе дыхания, таким образом в значительной степени или полностью перекрывая проход воздуха через носовой ход, в частности, если существует такая непроходимость. Нарушение проходимости носового хода вызывает раздражение и наносит вред здоровью людей,которые страдают этим. В частности, дыхание ртом в течение продолжительного периода времени может вызвать раздражение легких в результате того,что человек длительное время вдыхает частицы, которые при дыхании носом фильтруются. Закупорка носового хода вызывает особенные неудобства ночью, так как возникает проблема дыхания ртом во сне. Непроходимость носовых ходов может вызывать нарушение сна, бессонницу, храп или все вместе. Кроме того, человек вынужден часто просыпаться вследствие того, что ему трудно вдохнуть достаточное количество кислорода. Когда причиной нарушения проходимости носового хода являются структурные проблемы, как, например, искривление носовой перегородки или необычно маленькое отверстие носового клапана, и когда это серьезно влияет на дыхание, обычно прибегают к хирургической помощи для исправления порока носовых ходов. Однако хирургическое вмешательство является дорогостоящим и может не до конца решить проблему. Когда причиной являются аллергия или обычный насморк, используются другие альтернативные средства, например, медицинские аэрозоли для носа, снимающие распухание тканей в носовых ходах. Это лечение слишком часто оказывалось недостаточным для устранения проблемы и при длительном применении этих средств возможны неблагоприятные воздействия на ткани. Из-з недостатков, связанных с использованием этих способов, для открытия носовых ходов использовались механические средства, называемые носо 2 выми расширителями. Такие расширители были внутреннего типа, которые фактически выталкивали боковые стороны носовых ходов, чтобы их открыть,и внешнего типа, которые эффективно оттягивали какую-то часть этих боковых сторон. Внутренние расширители, которые необходимо вставлять в носовые ходы, могут вызвать их раздражение и, в результате, ощущение зуда. Из-за существующего большого разнообразия геометрических форм носовых ходов, эти носовые расширители часто должны специально конструироваться для каждого отдельного пользователя. Внешние носовые расширители либо закреплялись на носу пользователя (с необходимостью обеспечения какого-либо средства для съема), но с возможностью регулирования по отношению к усилию оттягивания тканей наружной стенки, либо съемно приклеивались к носу пользователя в виде элементов единого корпуса, которые обеспечивают усилия оттягивания тканей стенок, без возможности регулирования их положения. Последние трудно снимаются и их трудно отрегулировать для обеспечения нужного усилия, которое дает достаточное расширение тканей стенок и таким образом, чтобы при этом механическое устройство,обеспечивающее необходимый результат, не выходило из зацепления с тканями, не сбивалось на сторону во время использования и т.д. Внешние носовые расширители, представляющие собой единый корпус или тело, имеют конструкции, предназначенные для этой цели, которые обеспечивают удовлетворительное оттягивающее усилие, воздействующее на расширяющиеся ткани, не вызывая дискомфорта, и которые могут относительно легко устанавливаться на нужное место для использования в качестве расширителя, а также относительно легко сниматься. Это последнее свойство было обеспечено в расширителях, где используются корпуса, содержащие пружины и адгезивы, эффективные при прижатии, и где силы отслаивания, которые возникают вследствие наличия относительно жестких концов пружины и движения кожи под расширителями и вблизи расширителей (которые на нее клеятся с помощью адгезивов), не вызывают отделения расширителей от кожи благодаря подходящей геометрической форме на их концах. Одним вариантом является использование таких пружинных элементов в корпусе расширителя, которые имеют более короткую длину, чем длина корпуса, в котором они содержатся, так что центрирование положения таких пружинных элементов в этом корпусе оставляет концы каждого из пружинных элементов на расстоянии от соответствующих концов корпуса. Это было описано в патенте США 5533499, 61 5/08, 1996, под названием Носовой расширитель. В результате, части краев корпуса за пружинными элементами служат в качестве выступов корпуса,которые противостоят силам отслаивания, действующим на концы этих пружинных элементов. К сожалению, необходимость индивидуального расположенная пружинных элементов во время производ 9420 ственного процесса вызывает большие материальные затраты и возможность ошибок. В альтернативном варианте, центральные торцевые участки корпуса расширителя на его противоположных концах за концами пружинных элементов, в процессе производства могут вырезаться таким образом, что концевые кромки отходят назад до концов коротких пружинных элементов или, что более практично, пружины, не короткие и не устанавливаемые, могут располагаться по длине корпуса расширителя перед тем, как они режутся на секции(звенья), при этом центральные торцевые участки вырезаются вместе с секциями (звеньями) В результате такой резки боковые выступы корпуса не будут иметь участки пружинных элементов и эти боковые выступы будут заходить за концы пружинных элементов, как это описано в патенте США 5533503,61 5/08, 1996 год. Однако такие выступы, обеспечивающие фиксацию с кожей, которые используются при изготовлении геометрических форм краев расширителя, описанные здесь и способствующие устранению отслаивания расширителя от кожи, тем не менее, ограничивают возможность изготовления краев различной формы, что было бы возможно в противном случае и, так как такие выступы проходят дальше, чем пружинные элементы в корпусе расширителя, они неизбежно в процессе производства приводят к потерям материала. Это положение можно исправить, устранив операцию вырезания центральных торцевых частей, но вместо этого просто обеспечив рельефные вырезы между пружинными элементами и участками боковых выступов. Такое устройство, однако, приведет к некоторому отслаиванию участков центрального края, не вырезанных как в предыдущем варианте. В результате, центральные торцевые участки отслаиваясь будут цепляться за предметы, соприкасающиеся или находящиеся вблизи носа пользователя, будут собирать грязь, вызывать зуд и т. д. Кроме того, кожа под этими выступами собирает некоторое количество влаги вследствие снижения возможности испарения из нее из-за наличия выступов над кожей, что ослабляет положение расширителя в таких местах. При удалении расширителя,усилия, существующие между выступами расширителя и кожей, меняются от, главным образом, усилий отслаивания, в основном, на усилия сдвига, которые значительно больше по величине благодаря природе адгезива, эффективного при прижатии, который используется в выступах, и поэтому существует опасность повреждения ослабленной кожи при применении значительного усилия сдвига, когда эти выступы снимаются с кожи. С другой стороны, отсутствие выступов или каких-либо рельефных вырезов между пружинным элементом и прилегающими боковыми участками расширителя приводит к тому, что пружинные элементы достигают концевых кромок расширителя. По существу, постоянная пружинная сила по всей длине расширителя, от кромки до кромки, обеспечивается ее упругими элементами и вместе с относительно высокой жесткостью коротких секций пружины,вызывает возникновение сил отслаивания вследствие движения кожи под расширителем в процессе обычного использования, которые, для большинства расширителей, оказываются достаточными, чтобы края расширителя начали отделяться от кожи пользователя. Таким образом, существует необходимость создания расширителя, содержащего единый корпус,что снижает потери при изготовлении, дает возможность свободного выбора формы краев расширителя и снижает опасность повреждения кожи во время отделения расширителя от кожи пользователя. В соответствии с настоящим изобретением предлагается расширитель, который при использовании отделяет ткани стенки человеческого тела, на которых он устанавливается, одну от другой. Расширитель имеет стяжку с двумя концами, которая оказывает восстанавливающее усилие, имеющее тенденцию отделять эти концы друг от друга, если они деформированы настолько, что приближаются друг к другу. Концевые участки имеют средства фиксации,прикрепленные к ним, которые в достаточной степени фиксируют открытые поверхности тканей внешних стенок носа, чтобы противостоять восстанавливающему усилию. Это восстанавливающее усилие обеспечивается, по меньшей мере, одним упругим ремешком определенной толщины, проходящим от одного конца стяжки к другому. Ремешок имеет несколько прорезей, превышающих, по меньшей мере, треть толщины ремешка и расположенных поперек ремешка, что позволяет уменьшить восстанавливающие усилия в этих местах. Прорезь может быть выполнена в виде канавки, т.е. с разделяющим пространством, которое окружено соответствующей кромкой, пересекающей поверхность упругого ремешка. Прорези могут быть выполнены двумя группами, расположенными около противоположных концов упругого ремешка в стяжке, причем ближе к концам ремешка расположены наиболее глубокие или наиболее большие прорези, а к середине стяжки они постепенно становятся менее глубокими или меньшего размера. На расстоянии от первого упругого ремешка может быть расположен второй упругий ремешок, который также проходит от одного конца стяжки к другому и имеет выполненные в нем прорези. Более подробно изобретение описывается с помощью прилагаемых чертежей. На фиг. 1 представлен общий вид части лица человека, включая нос с расширителем, согласно настоящему изобретению, на этом носу,фиг. 2 А показывает объемное изображение с пространственным разделением компонентов расширителя, согласно настоящему изобретению, показанного на фиг. 1,фиг. 2 В показывает вид части фиг. 2 А,фиг. 3 изображает вид той же части лица человека, показанной на фиг. 1, без расширителя,фиг. 4 изображает вид поперечного сечения, взятого из вида фиг. 3, с носом, показанным в состоя 3 9420 нии относительно небольшого потока воздуха через носовые ходы,фиг. 5 показывает вид поперечного сечения, подобного фиг. 4, с уменьшенным потоком воздуха,проходящего через носовые ходы,фиг. 6 изображает вид поперечного сечения, взятого из фиг. 1, с удовлетворительным потоком воздуха, проходящего через носовые ходы,фиг. 7 показывает вид другого примера реализации расширителя, согласно настоящему изобретению,фиг. 8 изображает вид части лица человека,включая нос и расширитель фиг. 7, установленный на носу,фиг. 9 изображает вид другого примера реализации расширителя, согласно настоящему изобретению,фиг. 10 изображает вид еще одного примера реализации расширителя, согласно настоящему изобретению,фиг. 11 изображает вид альтернативного примера реализации расширителя, согласно настоящему изобретению,фиг. 12 изображает вид другого альтернативного примера реализации расширителя, согласно настоящему изобретению,фиг. 13 изображает вид части человеческого лица, включая нос, и расширитель фиг. 12, установленный на этом носу,фиг. 14 изображает вид альтернативного примера реализации расширителя, согласно настоящему изобретению,фиг. 15 показывает объемное изображение с пространственным разделением деталей альтернативного примера реализации расширителя, согласно настоящему изобретению,фиг. 16 показывает объемное изображение с пространственным разделением деталей альтернативного примера реализации расширителя, согласно настоящему изобретению,фиг. 17 показывает объемное изображение с пространственным разделением деталей альтернативного примера реализации расширителя, согласно настоящему изобретению,фиг. 18 показывает объемное изображение с пространственным разделением деталей альтернативного примера реализации расширителя, согласно настоящему изобретению,фиг. 19 показывает объемное изображение с пространственным разделением деталей альтернативного примера реализации расширителя, согласно настоящему изобретению,фиг. 20 показывает объемное изображение с пространственным разделением деталей альтернативного примера реализации расширителя, согласно настоящему изобретению,фиг. 21 показывает объемное изображение с пространственным разделением деталей альтернативного примера реализации расширителя, согласно настоящему изобретению, и фиг. 22 показывает объемное изображение с пространственным разделением деталей альтернативного примера реализации расширителя, согласно настоящему изобретению. Расширитель 10, согласно настоящему изобретению, показан на фиг. 1. Расширитель 10 показан в использовании, установленным на носу 12, который показан, как часть лица 14 человека. Элементы, используемые в конструкции расширителя 10, можно видеть в объемном изображении с пространственным разделением деталей расширителя, показанного на фигуре 2 А. Как видно,расширитель 10 содержит единый элемент стяжки 16, имеющий полосу 18 материала основания, с первым концевым участком 20 и вторым концевым участком 22, соединенным с первым концевым участком 20 промежуточным отрезком 24. Ширина промежуточного отрезка 24 меньше ширины первого и второго концевых участков 20 и 22 для удобства пользователя, чтобы было закрыто меньше кожи. Материал основания 18 предпочтительно выполнен из ткани на основе синтетического сложного полиэфира, которая дает возможность воздухообмена коже на носу 12 пользователя, что максимально увеличивает удобство пользования и снижает раздражение кожи. Подходящим материалом для основания является 100-процентный синтетический материал штапельного плетения, имеющийся в продаже фирмы Е. .., под товарным знаком . Как было определено, этот материал имеет характеристику сопротивления разрыву в соотношении приблизительно 21, при направлении материала в машине относительно поперечного направления (наполнения). Помимо этого, обычно имеет коэффициент удлиненияприблизительно 31, как было определено из наблюдаемых удлинений при одинаковых усилиях в направлении по ходу машины и в поперечном направлении материала. Направление материала по ходу машины параллельно продольному расположению материала основания 18. Стяжка 16 также включает упругое средство 26,закрепленное на первой стороне 28 материала основания 18. Упругое средство 26 включает первый упругий ремешок 30 а и второй упругий ремешок 30. Первый упругий ремешок 30 а имеет первый конец 41 а и второй конец 42 а. Второй упругий ремешок 30 имеет первый конец 41 и второй конец 42. Первый и второй упругие ремешки 30 и 30(каждый) выполнены из полимерного материала Например, было обнаружено, что подходящим материалом является полимер двухосной ориентации,промышленного сортатипа А, предлагаемый компанией ЕСо., который режется до ширины 2,032 мм - 3,43 мм из заготовки толщиной 0,254 мм. Использование полимерного материала, относительно тонкого, как было упомянуто выше, для каждого из упругих ремешков 30 а и 30, увеличивает осевую упругость и упругость на 9420 скручивание по длине каждого ремешка, в зависимости от ширины используемых ремешков. Последовательность трех прорезей 43 а, 43 и 43 с показана на упругих ремешках 30 а и 30. Прорези 43 а, самые близкие к концам упругих ремешков 30 а и 30, являются наиболее глубокими и, например, в упругом ремешке длиной 6,6 мм и шириной 3,43 мм,эта прорезь будет расположена на расстоянии 3,8 мм от конца упругого ремешка, с глубиной, составляющей, по меньшей мере, 80 и обычно, по меньшей мере, 90 толщины. Следующие прорези, обозначенные позициями 43, расположены на расстоянии 2,54-5,08 мм от конца упругого ремешка, с глубиной,составляющей от 60 до 90 толщины упругого ремешка, в частности, 70 . Наконец, последняя прорезь, обозначенная позицией 43 с, расположена еще на 2,54-5,08 мм ближе к середине упругого ремешка, но с глубиной, составляющей только 40- 70 толщины, в частности, 40 . В последовательность прорезей могут быть включены дополнительные прорези, проходящие ближе к середине соответствующих упругих ремешков, и для каждой из этих прорезей могут использоваться различные глубины. Эффект введения этих прорезей с последовательно уменьшающейся глубиной в направлении середины заключается в плавном уменьшении действующей пружинной постоянной по двум половинам длины каждого из упругих ремешков, начиная от середины. Наиболее глубокие прорези больше всего уменьшают действующую пружинную постоянную, так что расположение их на концах ремешков наиболее эффективно для уменьшения сил отслаивания на концах упругих ремешков, возникающих от пружинной силы и движения кожи под ремешками. Другие прорези, имеющие меньшую глубину, расположенные ближе к центру ремешка, снижают пружинную постоянную меньше в каждом местоположении, что приводит к увеличению пружинной постоянной по направлениям от концов упругих ремешков к центру. В результате, необходимое оттягивание тканей внешних стенок носа пользователя может быть обеспечено типом материала, длиной, толщиной и шириной, которые создадут нужный эффект оттягивания этих тканей, что, по существу, сводится к тому, как будет объяснено ниже, что следует устранить нежелательные усилия отслаивания, возникающие между адгезивом, эффективном при прижатии, под концами этих ремешков, и кожей, к которой он крепится. Первые и вторые упругие ремешки 30 а и 30 крепятся первыми и вторыми гибкими полосками граничного клейкого материала 31 а и 31 к первой стороне 28 материала полосы 18 основания. Первая полоска 31 а граничного клейкого материала имеет первый конец 33 а и второй конец 34 а. Вторая полоска 31 граничного клейкого материала имеет первый конец 33 и второй конец 34. Первая и вторая полоски граничного клейкого материала 31 а и 31 имеют ту же форму и размер в виде сверху, что и первый и второй упругие ремешки 30 а и 30, соответственно, в их виде сверху. Первый упругий ремешок 30 а крепится полоской 31 а клейкого материала к полосе 18 материала основания у первой кромки 32 ее промежуточного отрезка 24. Второй упругий ремешок 30 расположен параллельно и отстоит на расстоянии от первого упругого ремешка 30 а и крепится полоской 31 клейкого материала к полосе 18 материала основания у второй кромки 36 ее промежуточного отрезка 24. Первый и второй упругие ремешки 30 а и 30 направлены, как указывалось выше, по существу,параллельно один другому и, по существу, параллельно продольному расположению полосы 18 материала основания. Каждая из полосок 31 а и 31 граничного клейкого материала предпочтительно представляет собой адгезив на основе акрила, эффективный при прижатии в виде клейкой биологически совместимой ленты, как, например, материал,имеющий обозначение 3 М 1509 фирмы ,, ., или акриловый, эффективный при прижатии биологически совместимый клейкий материал, обозначенный 1368 В фирмы, или материал с обозначением 1524 фирмы ,, . Стяжка 16 также содержит гибкую полосу 38 материала верха, имеющую первый концевой участок 39, второй концевой участок 40 и промежуточный отрезок 47 той же формы и размера, что и полоса 18 материала основания (вид сверху). Нижняя поверхность 35 полосы 38 материала верха включает слой клейкого вещества 48, который проходит по первому ивторому концевым участкам 39 и 40 и по промежуточному отрезку 47. Клейкое вещество 48 представляет собой пористый, акриловый, эффективный при сжатии биологически совместимый адгезив. Полоса 38 материала верха покрывает упругие ремешки 30 а и 30 и первую сторону 28 полосы 18 материала основания и крепится к ней слоем адгезива 48. Полоса 38 материала верха помогает предотвращать отделение первого и второго упругих ремешков 30 а и 30 от полосы 18 материала основания и полосок 31 а и 31 граничного клейкого материала в тех случаях, когда стяжка 16 изгибается при движении кожи, на которой она находится. Кроме того,полоса 38 материала верха ограничивает до некоторой степени полосу 18 материала основания, придавая, к тому же, большую жесткость материалу в его главной плоскости и создавая этим геометрически устойчивую конструкцию, которая обеспечивает более удобную установку и съем расширителя 10. Полоса 38 материала верха предпочтительно выполнена из пористого синтетического материала с клейким веществом 48, размещенным на нем, как,например, материал с обозначением 3 М 1533 фирмы,, . Кроме того, что касается полосы 18 материала основания на фиг. 2 А, ее вторая сторона 44 имеет слой клейкого вещества 46 (средство фиксации), размещенного на ней, включая первый и второй концевые участки 20 и 22 и промежуточный отрезок 24 на 5 9420 этой ее стороне. Клейкое вещество 46 является пористым, акриловым, эффективным при прижатии биологически совместимым клеем. Клейкое вещество 46 используется для сцепления расширителя 10 с кожей ткани наружной стенки, на которой должен использоваться расширитель, т.е. на наружной стенке носа 12 фиг. 1. Подходящий материал для образования полосы 18 материала основания с клейким веществом 46, размещенным на ней, можно получить в компании ,,., с коммерческим обозначением 3 М 1776. Клейкое вещество 46 перед использованием покрывается парой съемных прокладок, включающих первую съемную прокладку 49 и вторую съемную прокладку 50. Эти прокладки покрывают клейкое вещество 46 на первом концевом участке 20 и втором концевом участке 22 полосы 18 материала основания, при этом удлиненный участок 51 первой съемной прокладки 49 и удлиненный участок 52 второй съемной прокладки 50 покрывает клейкое вещество 46 на промежуточном участке 24 материала основания 18. Первая и вторая прокладки 49 и 50 легко снимаются с адгезива 46. Как видно на фиг. 3 и 4, нос человека 12 включает первый носовой ход 54, второй носовой ход 56 и часть носа 12, которая обычно называется переносицей 58, которая проходит между, но снаружи первого и второго носовых ходов 54 и 56. Состояние носовых ходов на фиг. 4 показано в процессе дыхательного цикла, когда через них проходит небольшой поток воздуха, и показаны носовые ходы человека, не страдающего заболеванием носовых ходов и не имевшего травму носовых ходов. Таким образом,носовые ходы 54 и 56 относительно открытые и могут легко пропускать потоки воздуха. Во время наивысшей точки вдоха в процессе дыхания, небольшое уменьшение давления внутри носа вызывает небольшое втягивание внешних стенок носа. Однако, если существует повреждение носовых ходов, которое приводит к некоторой закупорке,или в случае, если ткани этих ходов распухли из-за аллергических реакций или какого-либо другого заболевания (эти ткани образуют внешние стенки 60 и 62 снаружи первого и второго носовых ходов 54 и 56, соответственно), вдох может привести к еще большему уменьшению давления, так как скорость воздуха в узких ходах увеличивается, когда дышащий человек старается сделать глубокий вдох. Ткани внешних стенок 60 и 62, в таком случае, еще сильнее втягиваются в носовые ходы, как это видно на фиг. 5, иногда даже полностью перекрывая ходы. Часть тканей внешних стенок 60 и 62, втянутые, таким образом, во время вдоха, располагается между концом кости носового хода (показано пунктирной линией на фиг. 1 и 2) и входом в носовые ходы 54 и 56. Это втягивание тканей внешних стенок носа 60 и 62 в результате усугубляет непроходимость носовых ходов. Степень этой непроходимости зависит от того, насколько узок носовой клапан. Для решения проблемы непроходимости носовых ходов создан носовой расширитель 10. 6 При использовании носовой расширитель 10 фиксируется на тканях внешних стенок 60 и 62 носа 12 с помощью клейкого вещества 46 после удаления с него первой и второй съемных прокладок 49 и 50. На фиг. 1 и 6 показан носовой расширитель 10, установленный на наружной поверхности носа 12 так,что промежуточный отрезок 24 пересекает переносицу 58, причем первый и второй концевые участки 20 и 22 удерживаются в контакте с тканями наружных стенок носа 60 и 62 первого и второго носовых проходов 54 и 56, соответственно, с помощью клейкого вещества 46. Клейкое вещество 46, находящееся на первом и втором концевых участках 20 и 22 расширителя 10 и в промежуточном отрезке 24,фиксирует, с возможностью съема, единый корпус стяжки 16 на тканях наружных стенок носа 60 и 62 и переносице 58. Если носовой расширитель правильно установлен на носу, то упругость первого и второго упругих ремешков 30 а и 30 и их стремление вернуться в нормальное плоскостное состояние, после деформирования, сближающего их концы друг к другу, обеспечивает оттягивание наружу тканей внешних стенок носа 60 и 62. Это оттягивание наружу противостоит усилию втягивания тканей внешних стенок носа 60 и 62 внутрь во время вдоха и, таким образом, стабилизирует их положение. Благодаря гибкости материала основания 18, граничным клейким материалам 31 а и 31, материалу верха 38, упругости и гибкости ремешков 30 а и 30 и, вследствие их относительно небольшой толщины, носовой расширитель 10 плотно прилегает к извилинам носа 12 каждого отдельного пользователя, способствуя удобному применению расширителя. Относительно небольшая толщина упругих ремешков 30 а и 30 также увеличивает осевую гибкость и гибкость кручения стяжки 16, что создает дополнительный комфорт и помогает сохранять сцепление клейкого вещества 46 с носом пользователя. Кроме того, штапельно-кружевная структура полосы ткани, служащей материалом основания 18,обуславливает ограниченную деформацию в пределах толщины материала основания 18. Эта деформация в основном неупругая. Это свойство деформации распространяет по полосе материала усилия отслаивания, например, такие, которые могут быть причиной 1) тенденции, присущей упругим ремешкам 30 а и 30, заключающейся в стремлении вернуться к их нормальному плоскостному состоянию,2) разницы конфигураций поверхностей этих упругих ремешков и носа пользователя и 3) смещение единого корпуса стяжки 16 относительно тканей внешних стенок носа 60 и 62 в результате сил сдвига, натяжения, расщепления или отделения, действующих на ткани внешних стенок носа и на стяжку 16, вследствие движения кожи (например, носовых гримас) или от контакта с внешними предметами,например, подушкой. Эти силы отслаивания вызывают отделение расширителя 10 от носа 12 пользователя. При распространении сил отслаивания полоса 18 материала основания действует как механиче 9420 ский амортизатор, предотвращая перенос сконцентрированных сил на клейкое вещество 46, а также на нос 12 пользователя. Предотвращение переноса сконцентрированных сил отслаивания существенно устраняет ощущения зуда, которое вызывается отделением клейкого вещества 46 от участков кожи под расширителем 10 и которое может испытывать пользователь, если такие силы отслаивания действуют на кожу носа 12. Диапазон усилия расширителя, который обеспечивает расширитель 10, т.е. оттягивание наружу тканей внешних стенок носа 60 и 62, обеспечиваемое упругостью элемента стяжки 16 через его упругие ремешки 30 а и 30, находится в пределах от 5 до 50 грамм или более. Усилие расширения меньше 10 грамм обычно недостаточно для оказания помощи пользователю при значительных степенях непроходимости во время вдоха. Однако, если закупорка носовых ходов незначительная, положительный эффект заметен у пользователя при усилии расширения, создаваемом расширителем 10, даже 5 грамм. Усилие расширения, превышающее 40 грамм, часто несколько неудобно для многих пользователей, однако, не для всех. Поэтому носовой расширитель 10 изготавливают таким образом, чтобы обеспечить от 20 до 30 г усилия расширяющей пружины, оказываемого на внешние стенки 60 и 62 носовых ходов 54 и 56. Это усилие обеспечивают, по меньшей мере, на участках,расположенных вдоль упругих ремешков 30 а и 30 между группами прорезей 43 а, 43 и 43 с. Каждый из упругих ремешков 30 а и 30 обеспечивает часть общего усилия. Расширяющее пружинное усилие в прорезях 43 а, 43 и 43 с до концов расширителя 10 уменьшается в прогрессии, как было указано выше,чтобы таким образом уменьшать силы отслаивания на концах расширителя 10. Так как два упругих ремешка 30 а и 30, используемые в единой конструкции элемента стяжки 16, по существу, имеют равные пропорции, одинаково расположены и имеют одинаковые размеры прорезей 43 а, 43 и 43 с, то каждый из ремешков 30 а и 30 обеспечивает приблизительно половину общей расширяющей пружинной силы,действующей в любом месте по всей длине расширителя 10, но они могут иметь различную ширину или длину, чтобы можно было варьировать усилие расширения по длине носа. Как лучше всего видно на фиг. 1 и 6, стяжка 16 представляет собой единый элемент, включающий полосу 18 материала основания, полоски 31 а и 31 граничного клейкого материала, материал верха 38,упругие ремешки 30 а и 30 и имеет первую кромку 70 а с неровными краями на одном конце и вторую кромку 70 с неровными краями на противоположном конце. Первая концевая кромка 70 а с неровными краями образована концевым участком 20 полосы 18 материала основания, концевым участком 39 материала верха 38, концами 41 а и 41 упругих ремешков 30 а и 30 и концами 33 а и 33 клейких полосок 31 а и 31. Вторая концевая кромка 70 с неровными краями образована концевым участком 22 полосы 18 материала основания и концевым участком 40 материала верха 38, концами 42 а и 42 упругих ремешков 30 а и 30 и концами 34 а и 34 клейких полосок 31 а и 31. Из-за сходства первой и второй концевых кромок 70 а и 70 с неровными краями достаточно будет описания только одной кромки(это будет первая кромка 70 а). Концевая кромка 70 а включает два выступа 72 а и 74 а, разделенных выемкой 76 а. Величина выступов 72 а и 74 а определяется вырубным штампом, используемым для изготовления расширителя 10 из непрерывной полосы комбинированных материалов, составляющих материал элемента стяжки 16, при этом выступающие участки в расширителе 10 образованы концами 41 а и 41 упругих ремешков 30 а и 30 и концами 33 а и 33 полосок 31 а и 31 клейкого материала. Так как выступы упругих ремешков 30 а, 30 являются самыми дальними от центра, штамповка элемента стяжки 16 из непрерывно перемещающейся полосы не приводит к потерям материала упругого ремешка. Выступы, содержащие упругие ремешки из одного элемента стяжки 16, соответствуют выступам из следующего элемента стяжки 16, таким образом, что, по существу, не будет необходимости в вырезании материала между ними и потерь в процессе изготовления. Незначительные потери некоторого количества материала при каждой резке будут иметь место из-за наличия выемок в стяжке 16,включая выемку 76 а. Однако потери этих материалов значительно снижены и, кроме того, почти исключены потери материала упругих ремешков. Поэтому экономия, получаемая при изготовлении расширителей с использованием непрерывных упругих ремешков, подходящих к концам расширителя, значительна. Таким образом, расширители могут изготавливаться без нежелательных потерь в непрерывном процессе изготовления. Кроме того, в расширителях устраняется проблема отслаивания концов в процессе использования, то есть отделение концевых участков от кожи носа пользователя, что вызывается мимикой лица, соприкосновением с внешними предметами, как, например, подушкой во время сна и т.д. Это происходит от того, что упругость значительно снижается в направлении к противоположным концам расширителя благодаря прорезям 43 а,43 и 43 с, расположенным на обоих концах упругих ремешков 30 а и 30. Таким образом, создан расширитель, имеющий упругость необходимой величины в разных местах по всей длине. Как видно на фиг. 2, упругие ремешки 30 а и 30 крепятся к полосе 18 материала основания клейкими полосками 31 а и 31, соответственно, прежде чем в этих упругих ремешках вырезаются прорези 43 а, 43 и 43 с, а полоса 18 материала основания обеспечивает сцепление, удерживающее любые участки упругих ремешков 30 а и 30 в относительно постоянном положении, даже если вырезание прорезей заходит так далеко, что возможно отделение одного участка от другого. Упругие ремешки 30 а и 30 находятся в относительно постоянном положении, даже если под 7 9420 воздействием резки часть полосы 18 материала основания под прорезями может отделиться, так как материал полосы отходит наружу с обеих сторон этих упругих полосок. Это удерживающее действие дополняется полосой 38 материала верха, которая также клеится с помощью адгезива к упругим ремешкам 30 а и 30 перед резкой прорезей. Прорезь режется через полосу материала верха еще и потому,что материал полосы заходит за обе стороны упругих ремешков. Наличие полосы 18 материала основания и полосы 38 материала верха приводит к удорожанию процесса изготовления расширителя. Стоимость можно снизить, если расширитель 10 выполнять только из материала упругого ремешка и использовать этот же материал для выполнения расширителя, имеющего конструкцию единого элемента, на одну сторону которого может быть нанесен пористый (необходим,только если ремешок был снабжен мельчайшими отверстиями, способствующими испарению влаги) акриловый, эффективный при прижатии биологически совместимый адгезив. Адгезив обеспечивает,как описано выше, удерживание расширителя на носу 12 пользователя и помогает распределить силы отслаивания так, чтобы расширитель случайно не отделился от носа 12. Однако клейкого вещества недостаточно для устранения отслаивания, если в упругом материале, образующем расширитель, не будет предусмотрено соответствующих прорезей. Расположение прорезей, которое способно удерживать концы упругого ремешка или расширителя в целостности с остальной частью расширителя, даже с проходящей вдоль него прорезью, должно быть выполнено таким образом, чтобы они не достигали обеих боковых сторон упругого ремешка, который образует корпус расширителя. При таком выполнении прорезей остается участок ремешка между прорезью и соответствующей боковой стороной ремешка. Материал ремешка, остающийся между прорезью и каждой боковой стороной ремешка, будет,естественно, проявлять значительно меньшую упругость, и это снизит действие наружных сил, присутствующих на соответствующем конце расширителя,что, в свою очередь, снизит тенденцию отслаивания расширителя от кожи носа пользователя. Материал,остающийся между прорезью и боковыми сторонами ремешка или расширителя, будет удерживать в расширителе концевые участки, участки ремешка,расположенные между каждой из прорезей, а также соответствующие кромки противоположных концов,при этом не будет необходимости ни в полосе материала основания, ни в полосе материала верха, несмотря на то, что прорезь проходит по всему ремешку. Иначе говоря, остающийся материал будет удерживать конец ремешка за пределами прорези и также будет с легкостью прогибаться и, благодаря этому, снижать силу отслаивания на концевой кромке и превращать эту силу отслаивания в небольшое усилие сдвига, с которым гораздо лучше справляется клейкий материал, фиксирующий расширитель на носу пользователя. Такие прорези в упругом ремеш 8 ке, образующем расширитель, обычно прорезают при вырезании самого расширителя из заготовки упругого материала, при этом оставляют необходимое количество материала между каждой прорезью и боковыми сторонами получаемого ремешка. Ремешок и прорези можно вырезать со стороны материала, покрытой клеем, таким образом, чтобы боковые стенки прорези и поверхность ремешка, покрытая клеем, встречались под любым тупым углом,чтобы острая кромка не была расположена у кожи пользователя, к чему привела бы резка с другой стороны. Прорези могут иметь вид простых -образных канавок, выполненных в описанном выше материале, или простых щелей, но может быть использована гораздо более широкая прорезь, но более короткая,чем ширина ремешка, т. е. удлиненное отверстие в ремешке, как показано на фиг. 7. Расширитель 10 выполнен из единой упругой полосы ремешка 80,имеющей пористый, акриловый, эффективный при нажатии, биологически совместимый клейкий материал 81, нанесенный на нижнюю сторону, т. е на ту сторону, которая будет прилегать к носу человека. Упругий ремешок 80 выполнен из того же полимерного материала, который использовался для ремешков 30 а и 30 (промышленного сорта, двухосной ориентации сложного полиэфира, например, тип А), как указывалось выше, шириной приблизительно 9,53 мм в самой узкой части в середине ремешка и несколько большей ширины на концах за выемкой и, возможно, немного тоньше для сохранения той же действующей упругости с учетом увеличения ширины. Пара удлиненных выемок или отверстий 82 вырезаны через клейкий материал 81 и упругий ремешок 80 в виде широких прорезей, чтобы образовать значительные разделяющие пространства между некоторыми участками ремешка 80, и которые проходят близко к боковым сторонам ремешка, но не достигают их. Каждое из отверстий 82 расположены на противоположных концах ремешка. Несмотря на то, что отверстия 82 на фиг. 7 показаны сквозными,это условие необязательно. Даже если отверстия 82 сквозные, участки материала, предварительно заполнявшие их, могут оставаться на месте без удаления. В любых из этих видов отверстия 82 существенно отделяют центральную часть ремешка 80 от его концевых участков. Кроме того, упругий ремешок 80 может быть перфорирован большим количеством мельчайших отверстий,расположенных большими группами, или они могут покрывать весь ремешок (не показано), что способствует испарению выделяющейся влаги. Участки материала 83, остающиеся между концами отверстий 82 и боковыми сторонами ремешка 80, будут удерживать концевые участки 84, каждый из которых расположен между соответствующим отверстием 82 и близлежащей концевой кромкой ремешка 80. Это удержание концевых участков 84 участками материала 83 будет происходить, даже если отверстия 82 проходят по всему ремешку 80. 9420 Остающиеся участки материала 83 также позволят концевым участкам 84 резко и довольно легко изгибаться, относительно центральных участков ремешка 80, что дает возможность этим концевым участкам повторять контуры боковых сторон носа пользователя без возникновения направленных наружу сил. Это устройство эффективно изменяет силы отслаивания на внешних концах концевых участков 84 на силы сдвига, которым значительно лучше противостоит клейкий материал 81. Фиг. 8 показывает расположение расширителя 10 фиг. 7 на носу 12, являющегося частью лица 14,обычно расположенного там в том же месте, что и предыдущие описанные расширители. Вариант однородного, имеющего единый корпус расширителя,показанного на фиг. 7 и 8, имеет только два отверстия 82, расположенные близко к каждому из противоположных концов полосы 80 для уменьшения действующей пружинной постоянной в этих местах в полосе 80, что снижает направленные наружу силы на противоположных концах этой полосы. В качестве альтернативы, около каждого противоположного конца полосы 80 могут быть обеспечены ряды таких отверстий, или широких прорезей, для снижения действующей пружинной постоянной, в местах в полосе 80, проходящих на большее расстояние по длине полосы, чтобы перемена была менее резкой. Такое распределенное снижение пружинной постоянной можно также приспосабливать до требующейся степени распределения, выбирая разную длину отверстий в этих рядах с тем, чтобы оставлять больше или меньше материала между концами отверстий и боковыми сторонами ремешка. Таким образом, если отверстие 82, расположенное наиболее близко к центру ремешка 80 в рядах отверстий, является наиболее коротким, и каждое последующее отверстие в этом ряду в направлении ближайшего конца ремешка 80 является более длинным, можно обеспечить эффективное снижение пружинной постоянной от максимальной величины к центру этого ремешка. Фиг. 9, 10 и 11 показывают, что для достижения необходимого распределения упругости, отверстия 82 или прорези могут иметь различные формы, помимо удлиненных отверстий, показанных на фиг. 7 и 8. Так, на фиг. 9 (вид сверху) показан расширитель 10, имеющий отверстия или прорези, которые являются альтернативными формами отверстий, показанных фиг. 7 и 8. В этом случае отверстия имеют форму симметричных круглых отверстий 82. На фиг 10 и 11 показан расширитель с парой прорезей на концах, в отличие от более широких отверстий, служащих в качестве разделяющего пространства между кромками на концах и центральной частью расширителя 10. На фиг. 10 показана пара прорезей 82, повторяющих контур круглых отверстий 82, в соответствии с фиг. 9, немного превышающих половину окружности (могут иметь контур овала или другой замкнутой кривой), при этом перемычки между концами прорезей расположены ближе к центру ремешка. Прорези 82 превышают половину окружности с тем, чтобы их концы были направлены внутрь от боковых сторон ремешка 80,что снижает до минимума возможность распространения трещин от концов щелей до боковых сторон этого ремешка. В качестве альтернативы, на фиг. 11 показаны прорези в ремешке 80, с прямолинейной центральной частью и небольшими круглыми отверстиями на каждом конце. Причем круглые отверстия также выполнены для того, чтобы предотвратить распространение трещин от концов щелей к боковым сторонам ремешка 80. Это распространение трещин,скорее всего, происходит в процессе резки этих отверстий в расширителе 10, а не во время пользования, так как такое использование происходит только раз для каждого расширителя и в результате не происходит многократного изгибания частей материала 83. Для варьирования упругости ремешка 80 в продольном и поперечном направлениях могут использоваться прорези или отверстия большего размера,чем показанные на фиг. 7, 9, 10 и 11. Так, на фиг. 12 показана не только пара удлиненных отверстий 82,отделяющих концевые участки 84 от центральной части упругого ремешка 80, как показано в расширителе 10 на фиг. 7, но и продольное отверстие 85,пересекающее отверстия 82 и продолжающееся за их пределы, почти имея длину расширителя 10, таким образом существенно отделяя боковые части ремешка 80. В результате образуются участки материала 86 между концами продольного отверстия 85 и соответствующей противоположной кромкой расширителя 10. Наличие продольного отверстия 85 расширителя 10 позволяет боковым участкам 87 упругого ремешка довольно легко изгибаться на участках 86,что увеличивает поперечную гибкость ремешка 80. Фактически участки 87 ремешка очень близки по своей функции к упругим ремешкам 30 а и 30 в расширителе 10, показанном на фиг. 2. На фиг. 12 показан вид расширителя 10 снизу, где клейкий материал 81 на упругом ремешке 80 на концевых участках 84 и участках 87 показан с помощью фактуры. На фиг. 13 показан расширитель 10, в соответствии с фиг. 12, установленный на носу 12 пользователя (виден, как часть лица 14 человека). Расширитель 10 расположен на носу 12 на том же месте, где были расположены расширители, описанные ранее. Дополнительная поперечная гибкость расширителя 10 может быть обеспечена при использовании в упругом ремешке 80 дополнительного продольного отверстия, параллельного продольному отверстию 85 (фиг. 12). На фиг. 14 показана пара параллельных продольных отверстий 85, расположенных в упругом ремешке 80, образуя три участка 87, причем каждое из продольных отверстий 85 пересекает соответствующее ему поперечное отверстие 82. В результате образуются два небольших остающихся участка материала 83 между боковыми сторонами расширителя 10 и отверстиями 82, как и ранее, и дополнительный небольшой участок материала 83 9 9420 между этими двумя отверстиями 82 на каждом конце расширителя 10. Подобно этому, между концами каждого продольного отверстия 85 и противоположными концевыми кромками расширителя 10 есть два остающихся участка материала 86. Расширитель 10 фиг. 12 и 13 может быть выполнен еще более похожим на описанные ранее расширители использованием полосы материала основания, приклеенной к упругому ремешку 80, например,такой формы ремешка 80, какая показана на фиг. 12,причем эта полоса имеет клей для зацепления с носом пользователя, нанесенный на нее, а не на упругий ремешок 80. Подобно этому может быть обеспечена полоса материала верха над упругим ремешком 80, крепящаяся к нему, вне зависимости от наличия или отсутствия полосы материала основания. Другой используемой формой упругого ремешка 80 может быть форма, показанная на фиг. 14. Объемное изображение с пространственным разделением деталей такого устройства показано на фиг. 15 с использованием формы упругого ремешка 80, показанной на фиг. 12, за исключением удаления клейкого материала 81 с него, который расположен,вместо этого, на нижней стороне полосы 18 материала основания для зацепления полученного расширителя с носом 12 пользователя. Упругий ремешок 80 крепится к полосе 18 основания и это устройство имеет полосу 38 материала верха, крепящуюся к упругому ремешку 80 для образования единого корпуса расширителя скорее неоднородного,нежели однородного. Полоса 18 материала основания может быть выполнена из того же материала, описанного ранее,что и полоса 18 материала основания расширителя 10 на фиг. 2, а полоса 38 материала верха может быть выполнена из того же материала, что и полоса 38 материала верха в расширителе 10 фиг. 2. Для крепления упругого ремешка 80 к полосе 18 материала основания и к полосе 38 материала верха могут быть использованы те же виды клейких веществ,используемых в расширителе 10 фиг. 2, чтобы получить единый корпус, состоящий из этих компонентов. Т. е. это обычно пористое, акриловое, эффективное при нажатии, биологически совместимое клейкое вещество, наносимое на поверхность, или может быть использован подобный материал, обладающий такими свойствами (лента). В качестве альтернативы, расширитель 10 фиг. 12 может быть использован только, как описано, включающим клейкий материал (вещество) 81 на его нижней стороне, если только полоса 38 материала верха крепится к упругому ремешку 80 (устройство показано в объемном изображении с пространственным разделением деталей на фигуре 16). Подобно этому, упругий ремешок 80 может крепиться только к полосе 18 материала низа, при этом полоса 38 материала не используется (устройство не показано). Для образования единого корпуса, состоящего из компонентов, могут быть использованы те же виды адгезивов, что и в расширителе 10 фиг. 2. Устройства, представленные на фиг. 15 и 16, могут иметь по 10 лосу 38 материала верха одинаковой длины с внешними кромками упругого ремешка 80, или превышающей размеры упругого ремешка 80, чтобы заходить за концевые кромки, или за боковые стороны его, или за то и другое. Устройство фиг. 15 может,подобно этому, иметь полосу 18 материала низа одинаковой длины с внешними кромками упругого ремешка 80 или превышающую размеры упругого ремешка 80, чтобы заходить за его концевые кромки, или за боковые стороны его, или за то и другое. Подобные устройства могут быть представлены как расширители 10 фиг. 7, 9, 10 и 11, если необходимо добиться преимуществ использования полосы материала низа для выравнивания сил отслаивания и для стабилизирующего свойства полосы материала верха при использовании упругого ремешка 80 этих фиг. Так, фиг. 17 и 18 показывают использование формы упругого ремешка 80 из фиг. 7 с клейким материалом 81, расположенным не на упругом ремешке 80, а на дне полосы 18 материала низа для зацепления с кожей носа пользователя. В объемном изображении с пространственным разделением деталей этих фигур полоса 80 упругого материала с отверстиями 82 на противоположных концах размещена между полосой 18 материала низа и полосой 38 материала верха и клеится к ним. На фиг. 17 полоса 18 материала низа и полоса 38 материала верха показаны имеющими одинаковую длину с упругим ремешком 80, но эти полоски превышают размеры упругого ремешка 80 в устройстве, показанном на фиг. 18. Расширители 10 таких видов, которые показаны на фиг. 7, 9, 10 и 11, могут использоваться, как описано, с адгезивным материалом (веществом) 81, нанесенным на ихнижнюю сторону для крепления к носу пользователя, при отсутствии полосы 18 материала основания устройств, показанных на фиг. 17 и 18, любого из этих видов упругого ремешка 80, используемого в этих устройствах. В результате только полоса 38 материала верха крепится к упругому ремешку 80, пример чего показан на фиг. 19 и 20, с использованием формы упругого ремешка 80, показанного на фиг. 7. Снова фиг. 19 показывает объемное изображение с пространственным разделением деталей полосы 38 материала верха, имеющей размеры одинаковой длины с внешними кромками упругого ремешка 80, а фиг. 20 показывает объемное изображение с пространственным разделением деталей полосы 38 материала верха с размерами, превышающими внешние кромки упругого ремешка 80,чтобы выступать за их пределы как по длине, так и по ширине. В другом варианте возможно отсутствие полосы 38 материала верха в устройствах, показанных на фиг. 17 и 18, при наличии полосы 18 материала низа, с клейким материалом 81, расположенным внизу полосы 18 материала основания для крепления к носу пользователя, в отличие от его расположения в упругих ремешках 80 фиг. 7, 9, 10 и 11. На фиг. 21 и 22 показаны объемные изображения с пространственным разделением деталей этого устройства с ис 9420 пользованием формы упругого ремешка 80 фиг. 7,приклеенного к полосе 18 материала низа, при этом клейкий материал для зацепления с кожей пользователя находится на противоположной стороне полосы 18. Нижняя полоса 18 имеет одинаковую длину с упругим ремешком 80 в виде, показанном на фиг. 21, но на фиг. 22 полоса 18 материала низа превышает размеры упругой полосы 80 как по длине, так и по ширине. Здесь используются те же клейкие материалы, что и в расширителе 10 фиг. 2 для образования единого корпуса из компонентов, описанных со ссылками на фиг. 17-22. Несмотря на то, что настоящее изобретение было описано со ссылкой на предпочтительные примеры реализации, специалистам понятно, что возможны изменения в форме и деталях, не отходящих от сути и объема изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Расширитель, способный создавать отделяющие напряжения в тканях наружной стенки части анатомического образования человека, содержащий стяжку, имеющую пару разделенных пространством концевых участков с торцевыми кромками на противоположных концах стяжки, расположенных таким образом, что, если указанные концевые участки под действием силы сдвигаются по направлению друг к другу из исходных положений, существенно уменьшая непосредственно разделяющее их пространство под действием силы снаружи указанной стяжки, то в стяжке возникают силы, восстанавливающие указанное разделяющее пространство между концевыми участками, причем такие восстанавливающие силы вызваны, по меньшей мере, первым упругим ремешком в стяжке, который размещен между ее торцевыми кромками, а также средство фиксации, прикрепленное к концевым участкам и способное фиксировать открытые поверхности тканей наружной стенки с надежностью, достаточной для сохранения такой фиксации, с противодействием указанным восстанавливающим силам, отличающийся тем, что для снижения восстанавливающих усилий первый упругий ремешок содержит разделяющее пространство, окруженное соответствующей разделяющей кромкой, пересекающей, по меньшей мере, первую поверхность упругого ремешка. 2. Расширитель по п. 1, отличающийся тем, что разделяющая кромка разделяющего пространства первого упругого ремешка пересекает, по меньшей мере, частично вторую поверхность этого ремешка,расположенную с противоположной стороны. 3. Расширитель по п. 1, отличающийся тем, что первый упругий ремешок ограничен на одном конце концевой и двумя боковыми кромками, между которыми образуется разделяющее пространство таким образом, что соответствующие участки указанной разделяющей кромки параллельны каждой из близлежащих боковых кромок. 4. Расширитель по п. 1, отличающийся тем, что стяжка имеет верх в виде гибкой полосы, расположенной, по меньшей мере, частично над первым упругим ремешком. 5. Расширитель по п. 1, отличающийся тем, что стяжка имеет основание в виде гибкой полосы, расположенной, по меньшей мере, частично под первым упругим ремешком. 6. Расширитель по п. 1, отличающийся тем, что первый упругий ремешок выполнен целиком из листа полимерного материала, по меньшей мере, частично снабженного перфорированными отверстиями. 7. Расширитель по п. 1, отличающийся тем, что кромка, окружающая разделяющее пространство,имеет два продольных участка между концевыми кромками стяжки, расположенных, по существу,параллельно один другому и соединяющихся с поперечными участками разделяющей кромки на каждом противоположном конце. 8. Расширитель по п. 1, отличающийся тем, что в первом упругом ремешке расположено несколько разделяющих пространств, причем каждое разделяющее пространство окружено соответствующей разделяющей кромкой, пересекающей, по меньшей мере, первую поверхность ремешка. 9. Расширитель по п. 2, отличающийся тем, что кромка, окружающая разделяющее пространство,имеет поперечные участки, расположенные на расстоянии один от другого так, что разделяющее пространство выполнено, по меньшей мере, частично как отверстие в первом упругом ремешке. 10. Расширитель по п. 2, отличающийся тем,что кромка, окружающая разделяющее пространство, имеет поперечные участки, прилегающие один к другому так, что разделяющее пространство выполнено, по меньшей мере, частично как щель в первом упругом ремешке. 11. Расширитель по п. 3, отличающийся тем,что в первом упругом ремешке расположено несколько разделяющих пространств, окруженных соответствующими разделяющими кромками, пересекающими, по меньшей мере, первую поверхность ремешка, при этом разделяющие пространства выполнены вблизи противоположных концов ремешка так, что соответствующие участки разделяющих кромок, по существу, параллельны ближайшим кромкам ремешка. 12. Расширитель по п. 7, отличающийся тем,что в первом упругом ремешке расположено несколько разделяющих пространств, окруженных соответствующими разделяющими кромками, пересекающими, по меньшей мере, первую поверхность ремешка, при этом разделяющие кромки каждого из разделяющих пространств имеют два продольных участка между концевыми кромками стяжки, расположенных параллельно один другому и соединяющихся с поперечными участками разделяющей кромки на каждом противоположном конце.
