Труба вентури

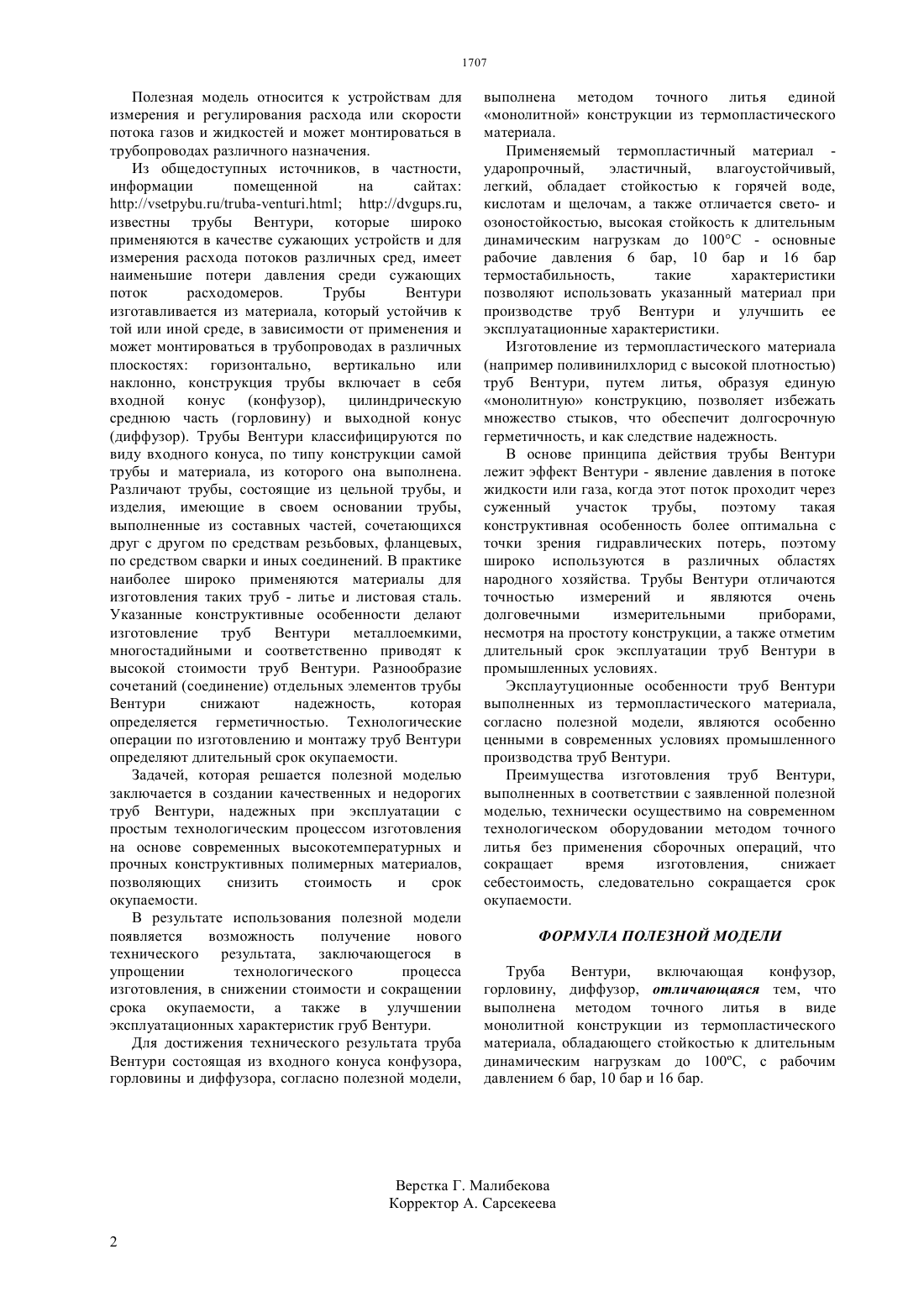

(51) 01 1/44 (2006.01) 16 9/12 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ В результате использования полезной модели появляется возможность получение нового технического результата, заключающегося в упрощении технологического процесса изготовления, в снижении стоимости и сокращении срока окупаемости, а также в улучшении эксплуатационных характеристик труб Вентури. Труба Вентури состоящая из входного конуса конфузора, горловины и диффузора, согласно полезной модели, выполнена методом точного литья единой монолитной конструкции из термопластического материала. Эксплаутуционные особенности труб Вентури выполненных из термопластического материала,согласно полезной модели, являются особенно ценными в современных условиях промышленного производства труб Вентури. Преимущества изготовления труб Вентури,выполненных в соответствии с заявленной полезной моделью, технически осуществимо на современном технологическом оборудовании методом точного литья без применения сборочных операций, что сокращает время изготовления,снижает себестоимость, следовательно сокращается срок окупаемости.(72) Муханов Бахыт Каскабаевич Еренчинов Кагазбек Калыкбаевич Еренчинов Данияр Кагазбекович Бзл Гульмира Дйсенбекызы Оракбаев Ербол Жумагельдиевич Ильясов Азамат Замиругли Кадиров Адильжан Амиржанович(73) Некоммерческое акционерное общество Алматинский университет энергетики и связи(57) Полезная модель относится к устройствам для измерения и регулирования расхода или скорости потока газов и жидкостей и может монтироваться в трубопроводах различного назначения. Задачей, которая решается полезной моделью заключается в создании качественных и недорогих труб Вентури, надежных при эксплуатации с простым технологическим процессом изготовления на основе современных высокотемпературных и прочных конструктивных полимерных материалов,позволяющих снизить стоимость и срок окупаемости. Полезная модель относится к устройствам для измерения и регулирования расхода или скорости потока газов и жидкостей и может монтироваться в трубопроводах различного назначения. Из общедоступных источников, в частности,информации помещенной на сайтах//./-. //.,известны трубы Вентури, которые широко применяются в качестве сужающих устройств и для измерения расхода потоков различных сред, имеет наименьшие потери давления среди сужающих поток расходомеров. Трубы Вентури изготавливается из материала, который устойчив к той или иной среде, в зависимости от применения и может монтироваться в трубопроводах в различных плоскостях горизонтально, вертикально или наклонно, конструкция трубы включает в себя входной конус (конфузор), цилиндрическую среднюю часть (горловину) и выходной конус(диффузор). Трубы Вентури классифицируются по виду входного конуса, по типу конструкции самой трубы и материала, из которого она выполнена. Различают трубы, состоящие из цельной трубы, и изделия, имеющие в своем основании трубы,выполненные из составных частей, сочетающихся друг с другом по средствам резьбовых, фланцевых,по средством сварки и иных соединений. В практике наиболее широко применяются материалы для изготовления таких труб - литье и листовая сталь. Указанные конструктивные особенности делают изготовление труб Вентури металлоемкими,многостадийными и соответственно приводят к высокой стоимости труб Вентури. Разнообразие сочетаний (соединение) отдельных элементов трубы Вентури снижают надежность,которая определяется герметичностью. Технологические операции по изготовлению и монтажу труб Вентури определяют длительный срок окупаемости. Задачей, которая решается полезной моделью заключается в создании качественных и недорогих труб Вентури, надежных при эксплуатации с простым технологическим процессом изготовления на основе современных высокотемпературных и прочных конструктивных полимерных материалов,позволяющих снизить стоимость и срок окупаемости. В результате использования полезной модели появляется возможность получение нового технического результата, заключающегося в упрощении технологического процесса изготовления, в снижении стоимости и сокращении срока окупаемости, а также в улучшении эксплуатационных характеристик груб Вентури. Для достижения технического результата труба Вентури состоящая из входного конуса конфузора,горловины и диффузора, согласно полезной модели, выполнена методом точного литья единой монолитной конструкции из термопластического материала. Применяемый термопластичный материал ударопрочный,эластичный,влагоустойчивый,легкий, обладает стойкостью к горячей воде,кислотам и щелочам, а также отличается свето- и озоностойкостью, высокая стойкость к длительным динамическим нагрузкам до 100 С - основные рабочие давления 6 бар, 10 бар и 16 бар термостабильность,такие характеристики позволяют использовать указанный материал при производстве труб Вентури и улучшить ее эксплуатационные характеристики. Изготовление из термопластического материала(например поливинилхлорид с высокой плотностью) труб Вентури, путем литья, образуя единую монолитную конструкцию, позволяет избежать множество стыков, что обеспечит долгосрочную герметичность, и как следствие надежность. В основе принципа действия трубы Вентури лежит эффект Вентури - явление давления в потоке жидкости или газа, когда этот поток проходит через суженный участок трубы,поэтому такая конструктивная особенность более оптимальна с точки зрения гидравлических потерь, поэтому широко используются в различных областях народного хозяйства. Трубы Вентури отличаются точностью измерений и являются очень долговечными измерительными приборами,несмотря на простоту конструкции, а также отметим длительный срок эксплуатации труб Вентури в промышленных условиях. Эксплаутуционные особенности труб Вентури выполненных из термопластического материала,согласно полезной модели, являются особенно ценными в современных условиях промышленного производства труб Вентури. Преимущества изготовления труб Вентури,выполненных в соответствии с заявленной полезной моделью, технически осуществимо на современном технологическом оборудовании методом точного литья без применения сборочных операций, что сокращает время изготовления,снижает себестоимость, следовательно сокращается срок окупаемости. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Труба Вентури,включающая конфузор,горловину, диффузор, отличающаяся тем, что выполнена методом точного литья в виде монолитной конструкции из термопластического материала, обладающего стойкостью к длительным динамическим нагрузкам до 100 С, с рабочим давлением 6 бар, 10 бар и 16 бар.
