Труба насосно-компрессорная с высокогерметичным газоплотным резьбовым соединением “KSP Premium” (варианты)
Формула / Реферат
Полезная модель направлена на создание насосно-компрессорных труб с высокогерметичным газоплотным резьбовым соединением «KSP-Premium», обеспечивающих надежность трубного соединения при многократном свинчивании развинчивании. Указанный технический результат достигается тем, что в в трубе насосно-компрессорной с высокогерметичным газоплотным резьбовым соединением по одному из вариантов выполнения, включающей охватываемый элемент - ниппельную часть трубы с наружной конической резьбой трапецеидального профиля на обоих концах трубы и герметизирующими поверхностями с цилиндрической наружной поверхностью, расположенными между резьбой и торцами трубы, а также с двумя коническими поверхностями в торце, наружная из которых расположена под углом 30° к оси резьбы, а внутренняя - под 20° к перпендикуляру к оси резьбы, и охватывающий элемент - муфту, навинчивающуюся на один конец трубы, и имеющую ответные резьбу, герметизирующую цилиндрическую расточку и упорный уплотнительный уступ, взаимодействующие с резьбой и соответствующими герметизирующей и упорной поверхностями ниппельной части трубы, в точке пересечения конических поверхностей торца ниппеля выполнено закругление радиусом, равным 0,3 мм, а соответствующее закругление в муфте - радиусом, равным 0,2 мм, при этом величина свободного захода резьбы ниппельной части в резьбу муфты без вращения составляет, по меньшей мере, 6 ниток для труб, диаметром до 60 мм, и, по меньшей мере, 8 ниток для труб, диаметром более 60 мм.
МПК / Метки
МПК: E21B 17/02
Метки: соединением, premium, газоплотным, резьбовым, высокогерметичным, варианты, насосно-компрессорная, труба
Код ссылки
<a href="https://kz.patents.su/0-u792-truba-nasosno-kompressornaya-s-vysokogermetichnym-gazoplotnym-rezbovym-soedineniem-ksp-premium-varianty.html" rel="bookmark" title="База патентов Казахстана">Труба насосно-компрессорная с высокогерметичным газоплотным резьбовым соединением “KSP Premium” (варианты)</a>
Труба обсадная с высокогерметичным газоплотным резьбовым соединением “KSP Premium”
Номер полезной модели: 793
Опубликовано: 15.03.2012
Автор: Сарсенов Рашит Темирбулатович
МПК: E21B 17/08
Метки: соединением, труба, обсадная, газоплотным, высокогерметичным, резьбовым, premium
Формула / Реферат:
Полезная модель направлена на создание обсадных труб с высокогерметичным газоплотным резьбовым соединением "KSP Premium", обеспечивающим надежность трубного соединения при многократном свинчивании и развинчивании. Указанный технический результат достигается тем, что в трубе обсадной с высокогерметичным газоплотным резьбовым соединением, включающей охватываемый элемент - ниппельную часть трубы с наружной конической резьбой трапецеидального...

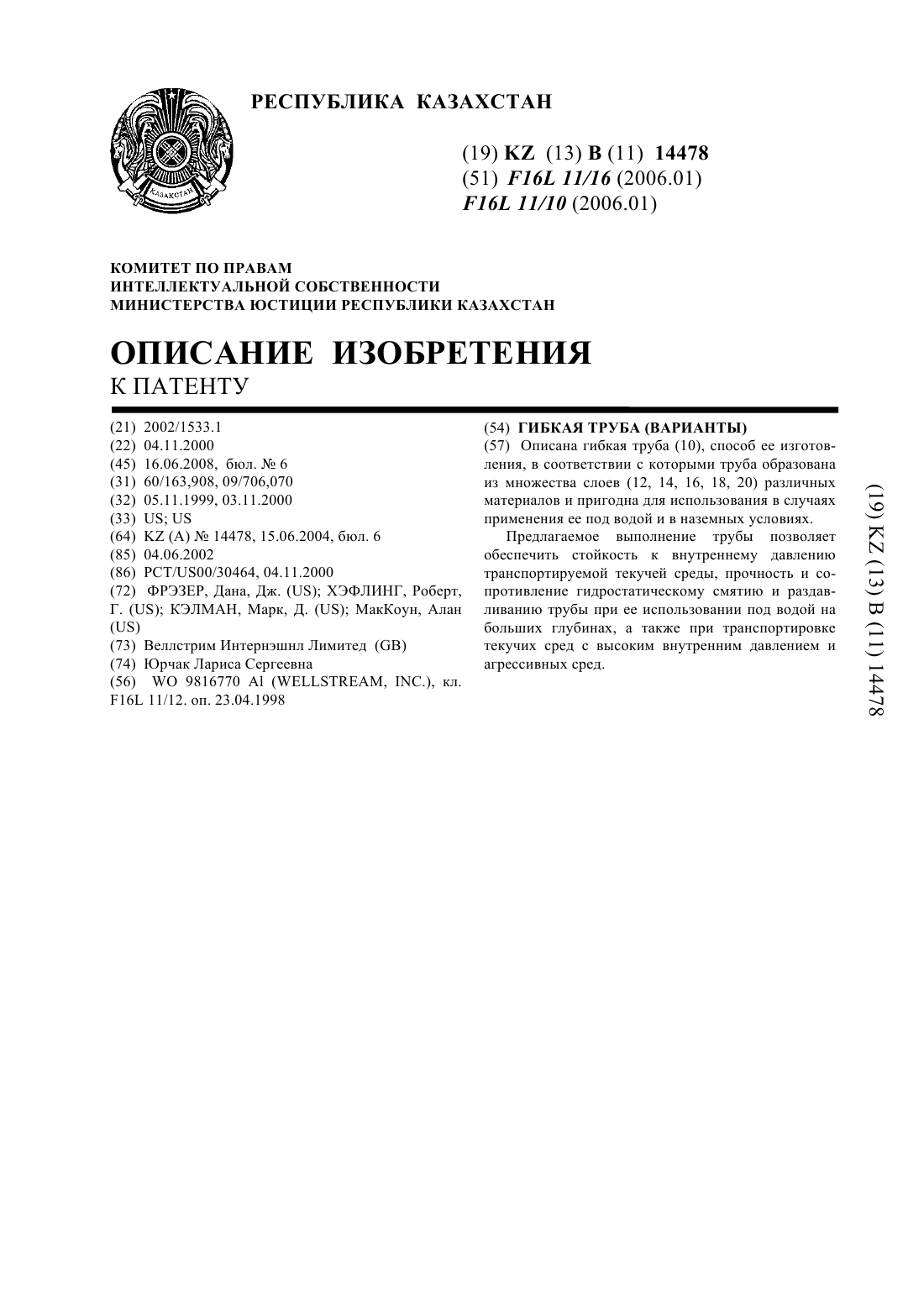

Гибкая труба (варианты)
