Сплав с повышенными демпфирующими свойствами

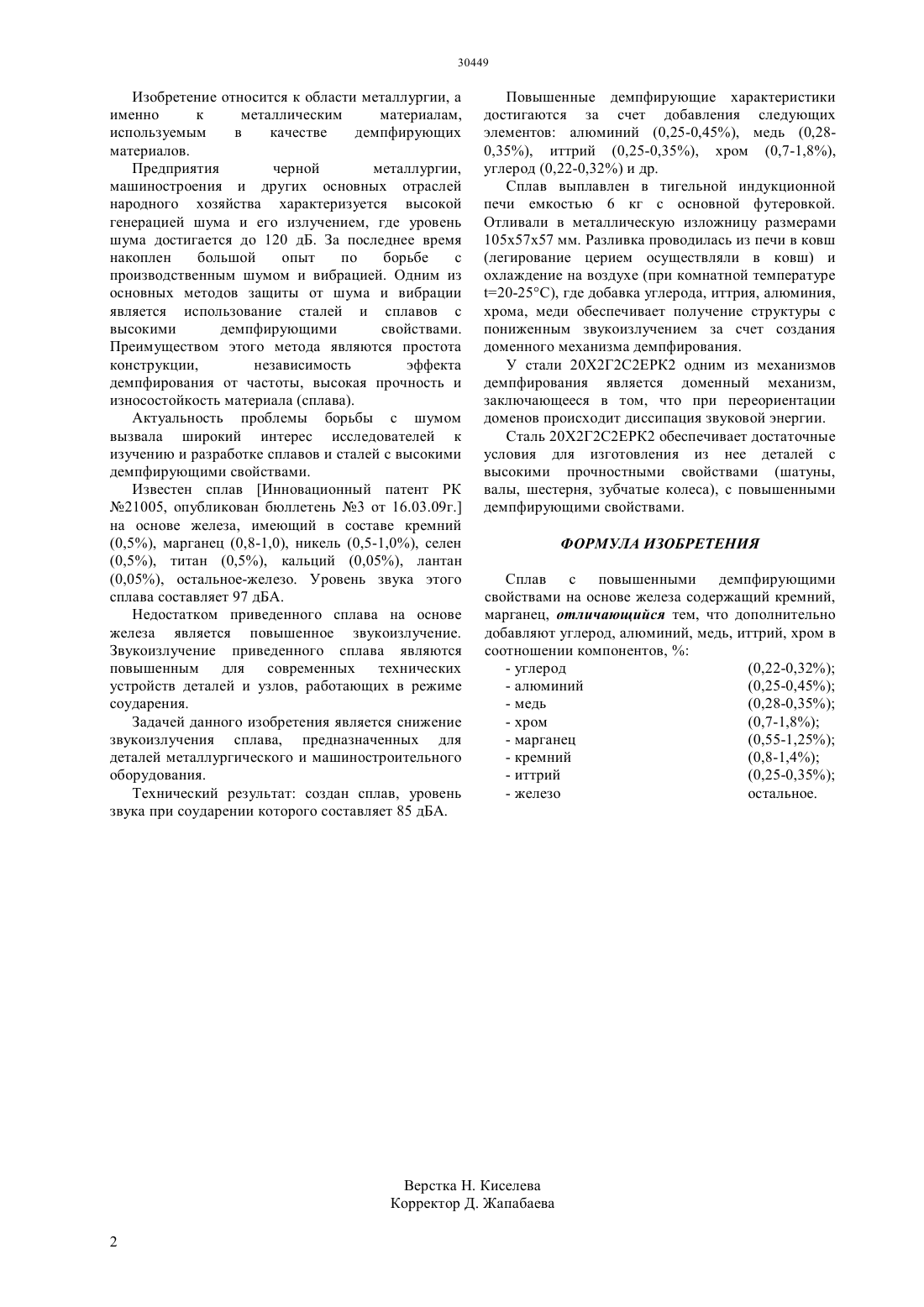

(51) 22 38/04 (2006.01) 22 38/18 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ осуществляется за счет добавления следующих элементов алюминий (0,25-0,45), медь (0,280,35), иттрий (0,25-0,35), хром (0,7-1,8),углерод (0,22-0,32) и др. Сплав выплавлен в тигельной индукционной печи емкостью 6 кг с основной футеровкой. Отливали в металлическую изложницу размерами 1055757 мм. Разливка проводилась из печи в ковш (легирование церием осуществляли в ковш) и охлаждение на воздухе (при комнатной температуре 20-25), где добавка углерода, иттрия,алюминия, хрома, меди обеспечивает получение структуры с пониженным звукоизлучением за счет создания доменного механизма демпфирования У созданного сплава, уровень звука при соударении составляет 85 дБА. Сталь 20 Х 2 Г 2 С 2 ЕРК 2 обеспечивает достаточные условия для изготовления из нее деталей с высокими прочностными свойствами (шатуны,валы, шестерня, зубчатые колеса), с повышенными демпфирующими свойствами.(72) Утепов Еркасын Балапанович Буршукова Гулзия Адилбековна Беркинбаева Акнур Сабитовна Нургалиев Алмас Калидуллаевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к области металлургии,а именно к металлическим материалам,используемым в качестве демпфирующих материалов. Снижение звукоизлучения сплава,предназначенных для деталей металлургического и машиностроительного оборудования Изобретение относится к области металлургии, а именно к металлическим материалам,используемым в качестве демпфирующих материалов. Предприятия черной металлургии,машиностроения и других основных отраслей народного хозяйства характеризуется высокой генерацией шума и его излучением, где уровень шума достигается до 120 дБ. За последнее время накоплен большой опыт по борьбе с производственным шумом и вибрацией. Одним из основных методов защиты от шума и вибрации является использование сталей и сплавов с высокими демпфирующими свойствами. Преимуществом этого метода являются простота конструкции,независимость эффекта демпфирования от частоты, высокая прочность и износостойкость материала (сплава). Актуальность проблемы борьбы с шумом вызвала широкий интерес исследователей к изучению и разработке сплавов и сталей с высокими демпфирующими свойствами. Известен сплав Инновационный патент РК 21005, опубликован бюллетень 3 от 16.03.09 г. на основе железа, имеющий в составе кремний(0,05), остальное-железо. Уровень звука этого сплава составляет 97 дБА. Недостатком приведенного сплава на основе железа является повышенное звукоизлучение. Звукоизлучение приведенного сплава являются повышенным для современных технических устройств деталей и узлов, работающих в режиме соударения. Задачей данного изобретения является снижение звукоизлучения сплава, предназначенных для деталей металлургического и машиностроительного оборудования. Технический результат создан сплав, уровень звука при соударении которого составляет 85 дБА. Повышенные демпфирующие характеристики достигаются за счет добавления следующих элементов алюминий (0,25-0,45), медь (0,280,35), иттрий (0,25-0,35), хром (0,7-1,8),углерод (0,22-0,32) и др. Сплав выплавлен в тигельной индукционной печи емкостью 6 кг с основной футеровкой. Отливали в металлическую изложницу размерами 1055757 мм. Разливка проводилась из печи в ковш(легирование церием осуществляли в ковш) и охлаждение на воздухе (при комнатной температуре 20-25), где добавка углерода, иттрия, алюминия,хрома, меди обеспечивает получение структуры с пониженным звукоизлучением за счет создания доменного механизма демпфирования. У стали 20 Х 2 Г 2 С 2 ЕРК 2 одним из механизмов демпфирования является доменный механизм,заключающееся в том, что при переориентации доменов происходит диссипация звуковой энергии. Сталь 20 Х 2 Г 2 С 2 ЕРК 2 обеспечивает достаточные условия для изготовления из нее деталей с высокими прочностными свойствами (шатуны,валы, шестерня, зубчатые колеса), с повышенными демпфирующими свойствами. ФОРМУЛА ИЗОБРЕТЕНИЯ Сплав с повышенными демпфирующими свойствами на основе железа содержащий кремний,марганец, отличающийся тем, что дополнительно добавляют углерод, алюминий, медь, иттрий, хром в соотношении компонентов,
