Способ очистки медного электролита от висмута оксидом свинца в присутствии мышьяка

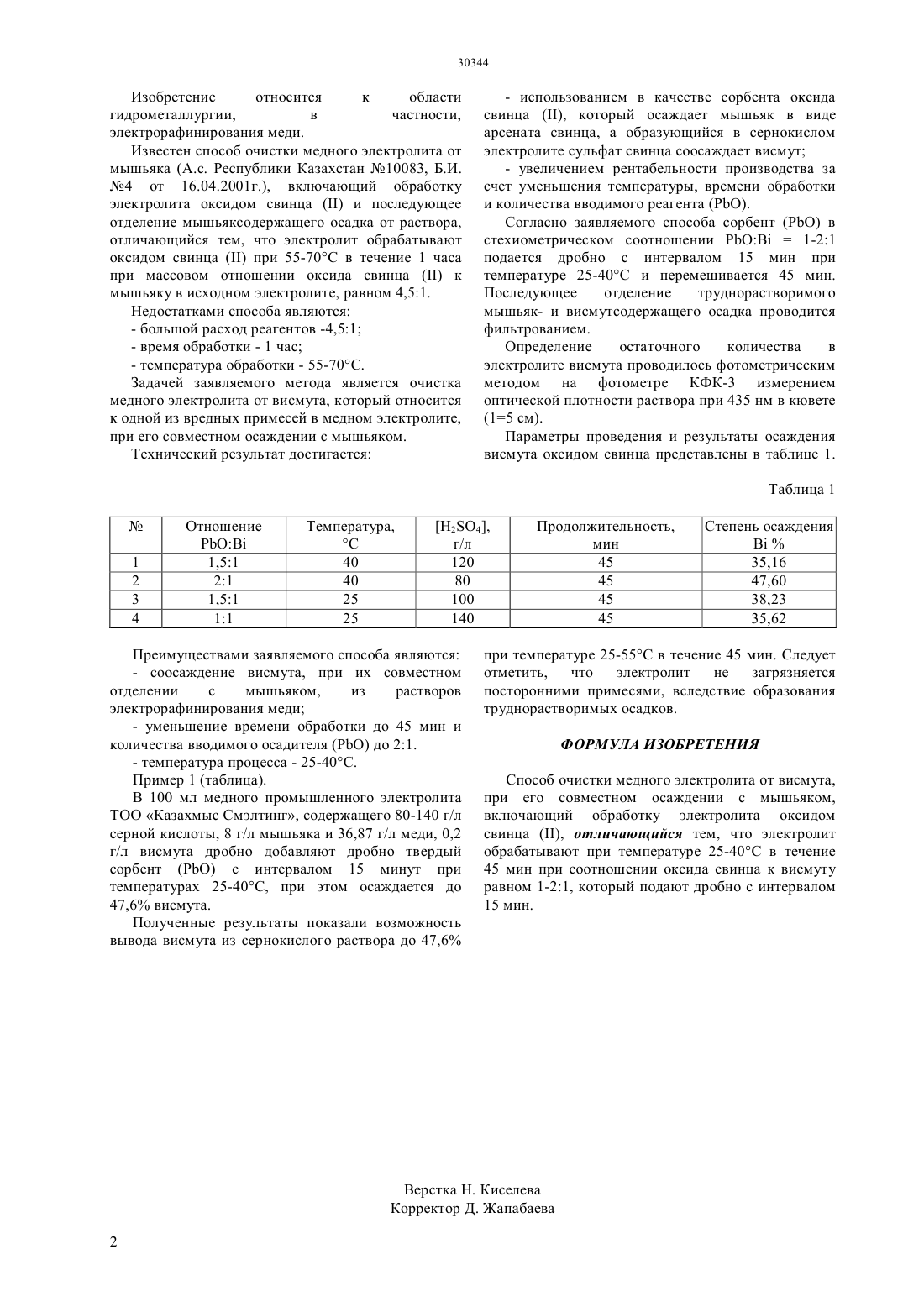

(51) 01 1/10 (2006.01) 25 1/22 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ арсената свинца, а образующийся в сернокислом электролите сульфат свинца соосаждает висмут- увеличением рентабельности производства за счет уменьшения температуры, времени обработки и количества вводимого реагента (РО). Согласно заявляемого способа сорбент (РО) в стехиометрическом соотношении 1-21 подается дробно с интервалом 15 мин при температуре 25-40 С и перемешивается 45 мин. Последующее отделение труднорастворимого мышьяк- и- висмутсодержащего осадка проводится фильтрованием. Определение остаточного количества в электролите висмута проводилось фотометрическим методом на фотометре КФК-3 измерением оптической плотности раствора при 435 нм в кювете(15 см). Преимуществами заявляемого способа являются- совместное осаждение висмута и мышьяка из растворов электрорафинирования меди- уменьшение времени обработки до 45 мин и количества вводимого осадителя (РО) до 21. температура процесса 25-40 С.(72) Омаров Хылыш Бейсенович бст Зауре Баиызы Алдабергенова Сауле Кидирбаевна Каримова Алия Болатовна Музаппарова Алия Акылбековна(73) Республиканское государственное предприятие на праве хозяйственного ведения Карагандинский государственный университет им. академика Е.А. Букетова Министерства образования и науки Республики Казахстан(54) СПОСОБ ОЧИСТКИ МЕДНОГО ЭЛЕКТРОЛИТА ОТ ВИСМУТА ОКСИДОМ СВИНЦА В ПРИСУТСТВИИ МЫШЬЯКА(57) Изобретение относится к области гидрометаллургии,в частности,электрорафинирования меди. Задачей заявляемого метода является очистка медного электролита от вредной примеси висмута,при его совместном осаждении с мышьяком. Технический результат достигается- использованием в качестве сорбента оксида свинца , который осаждает мышьяк в виде Изобретение относится к области гидрометаллургии,в частности,электрорафинирования меди. Известен способ очистки медного электролита от мышьяка (А.с. Республики Казахстан 10083, Б.И. 4 от 16.04.2001 г.), включающий обработку электролита оксидом свинцаи последующее отделение мышьяксодержащего осадка от раствора,отличающийся тем, что электролит обрабатывают оксидом свинцапри 55-70 С в течение 1 часа при массовом отношении оксида свинцак мышьяку в исходном электролите, равном 4,51. Недостатками способа являются- большой расход реагентов -4,51- температура обработки - 55-70 С. Задачей заявляемого метода является очистка медного электролита от висмута, который относится к одной из вредных примесей в медном электролите,при его совместном осаждении с мышьяком. Технический результат достигается- использованием в качестве сорбента оксида свинца , который осаждает мышьяк в виде арсената свинца, а образующийся в сернокислом электролите сульфат свинца соосаждает висмут- увеличением рентабельности производства за счет уменьшения температуры, времени обработки и количества вводимого реагента (РО). Согласно заявляемого способа сорбент (РО) в стехиометрическом соотношении 1-21 подается дробно с интервалом 15 мин при температуре 25-40 С и перемешивается 45 мин. Последующее отделение труднорастворимого мышьяк- и висмутсодержащего осадка проводится фильтрованием. Определение остаточного количества в электролите висмута проводилось фотометрическим методом на фотометре КФК-3 измерением оптической плотности раствора при 435 нм в кювете(15 см). Параметры проведения и результаты осаждения висмута оксидом свинца представлены в таблице 1. Таблица 1 Преимуществами заявляемого способа являются- соосаждение висмута, при их совместном отделении с мышьяком,из растворов электрорафинирования меди- уменьшение времени обработки до 45 мин и количества вводимого осадителя (РО) до 21.- температура процесса - 25-40 С. Пример 1 (таблица). В 100 мл медного промышленного электролита ТОО Казахмыс Смэлтинг, содержащего 80-140 г/л серной кислоты, 8 г/л мышьяка и 36,87 г/л меди, 0,2 г/л висмута дробно добавляют дробно твердый сорбент (РО) с интервалом 15 минут при температурах 25-40 С, при этом осаждается до 47,6 висмута. Полученные результаты показали возможность вывода висмута из сернокислого раствора до 47,6 при температуре 25-55 С в течение 45 мин. Следует отметить, что электролит не загрязняется посторонними примесями, вследствие образования труднорастворимых осадков. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ очистки медного электролита от висмута,при его совместном осаждении с мышьяком,включающий обработку электролита оксидом свинца , отличающийся тем, что электролит обрабатывают при температуре 25-40 С в течение 45 мин при соотношении оксида свинца к висмуту равном 1-21, который подают дробно с интервалом 15 мин.
