Способ изготовления двухцветной облицовочной керамики

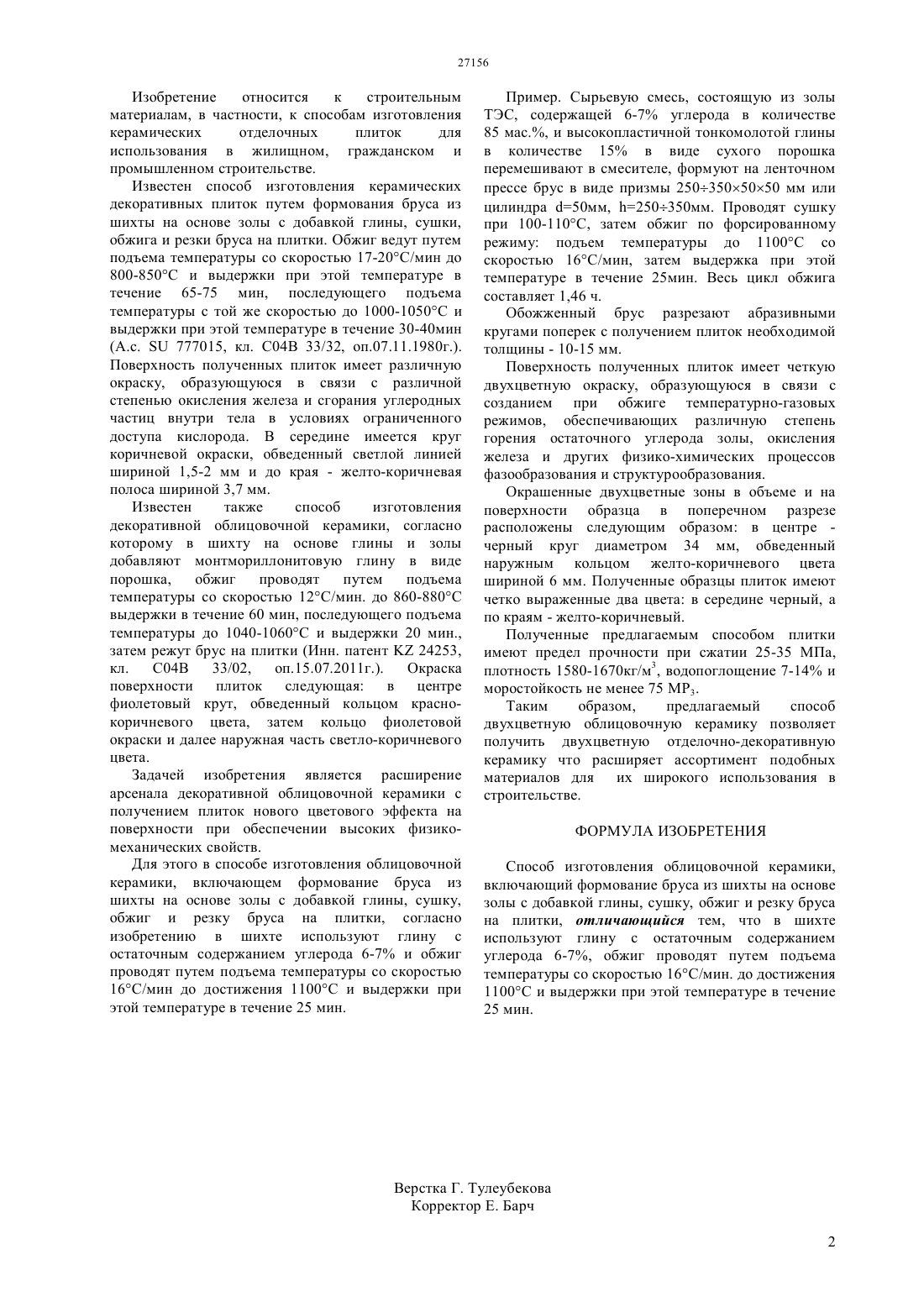

(51) 04 33/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к строительным материалам, в частности, к способам изготовления керамических отделочных плиток для использования в жилищном, гражданском и промышленном строительстве. Способ изготовления облицовочной керамики,включает формование бруса из шихты на основе золы с добавкой глины, сушку, обжиг и резку бруса на плитки, причем шихте используют глину с остаточным содержанием углерода 6-7 и обжиг проводят путем подъема температуры со скоростью 16 С/мин до достижения 1100 С и выдержки при этой температуре в течение 25 мин. Способ обеспечивает получение плиток нового цветового эффекта на поверхности при обеспечении высоких физико-механических свойств.(72) лбек Марат лбеклы Косов Владимир Николаевич Хамраев Шерипидин Итахунович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный педагогический университет имени Абая Министерства образования и науки Республики Казахстан(56) Инновационный патент РК 24253, кл. С 04 В 33/02, опубл. 15.07.2011 г(54) СПОСОБ ИЗГОТОВЛЕНИЯ ДВУХЦВЕТНОЙ ОБЛИЦОВОЧНОЙ КЕРАМИКИ Изобретение относится к строительным материалам, в частности, к способам изготовления керамических отделочных плиток для использования в жилищном, гражданском и промышленном строительстве. Известен способ изготовления керамических декоративных плиток путем формования бруса из шихты на основе золы с добавкой глины, сушки,обжига и резки бруса на плитки. Обжиг ведут путем подъема температуры со скоростью 17-20 С/мин до 800-850 С и выдержки при этой температуре в течение 65-75 мин, последующего подъема температуры с той же скоростью до 1000-1050 С и выдержки при этой температуре в течение 30-40 мин(.с.777015, кл. С 04 В 33/32, оп.07.11.1980 г.). Поверхность полученных плиток имеет различную окраску, образующуюся в связи с различной степенью окисления железа и сгорания углеродных частиц внутри тела в условиях ограниченного доступа кислорода. В середине имеется круг коричневой окраски, обведенный светлой линией шириной 1,5-2 мм и до края - желто-коричневая полоса шириной 3,7 мм. Известен также способ изготовления декоративной облицовочной керамики, согласно которому в шихту на основе глины и золы добавляют монтмориллонитовую глину в виде порошка,обжиг проводят путем подъема температуры со скоростью 12 С/мин. до 860-880 С выдержки в течение 60 мин, последующего подъема температуры до 1040-1060 С и выдержки 20 мин.,затем режут брус на плитки (Инн. патент 24253,кл. С 04 В 33/02, оп.15.07.2011 г.). Окраска поверхности плиток следующая в центре фиолетовый крут, обведенный кольцом краснокоричневого цвета, затем кольцо фиолетовой окраски и далее наружная часть светло-коричневого цвета. Задачей изобретения является расширение арсенала декоративной облицовочной керамики с получением плиток нового цветового эффекта на поверхности при обеспечении высоких физикомеханических свойств. Для этого в способе изготовления облицовочной керамики, включающем формование бруса из шихты на основе золы с добавкой глины, сушку,обжиг и резку бруса на плитки, согласно изобретению в шихте используют глину с остаточным содержанием углерода 6-7 и обжиг проводят путем подъема температуры со скоростью 16 С/мин до достижения 1100 С и выдержки при этой температуре в течение 25 мин. Пример. Сырьевую смесь, состоящую из золы ТЭС, содержащей 6-7 углерода в количестве 85 мас., и высокопластичной тонкомолотой глины в количестве 15 в виде сухого порошка перемешивают в смесителе, формуют на ленточном прессе брус в виде призмы 2503505050 мм или цилиндра 50 мм, 250350 мм. Проводят сушку при 100-110 С, затем обжиг по форсированному режиму подъем температуры до 1100 С со скоростью 16 С/мин, затем выдержка при этой температуре в течение 25 мин. Весь цикл обжига составляет 1,46 ч. Обожженный брус разрезают абразивными кругами поперек с получением плиток необходимой толщины - 10-15 мм. Поверхность полученных плиток имеет четкую двухцветную окраску, образующуюся в связи с созданием при обжиге температурно-газовых режимов, обеспечивающих различную степень горения остаточного углерода золы, окисления железа и других физико-химических процессов фазообразования и структурообразования. Окрашенные двухцветные зоны в объеме и на поверхности образца в поперечном разрезе расположены следующим образом в центре черный круг диаметром 34 мм, обведенный наружным кольцом желто-коричневого цвета шириной 6 мм. Полученные образцы плиток имеют четко выраженные два цвета в середине черный, а по краям - желто-коричневый. Полученные предлагаемым способом плитки имеют предел прочности при сжатии 25-35 МПа,плотность 1580-1670 кг/м 3, водопоглощение 7-14 и моростойкость не менее 75 МР 3. Таким образом,предлагаемый способ двухцветную облицовочную керамику позволяет получить двухцветную отделочно-декоративную керамику что расширяет ассортимент подобных материалов для их широкого использования в строительстве. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ изготовления облицовочной керамики,включающий формование бруса из шихты на основе золы с добавкой глины, сушку, обжиг и резку бруса на плитки, отличающийся тем, что в шихте используют глину с остаточным содержанием углерода 6-7, обжиг проводят путем подъема температуры со скоростью 16 С/мин. до достижения 1100 С и выдержки при этой температуре в течение 25 мин.
