Способ изготовления полицветной отделочно-декоративной керамики

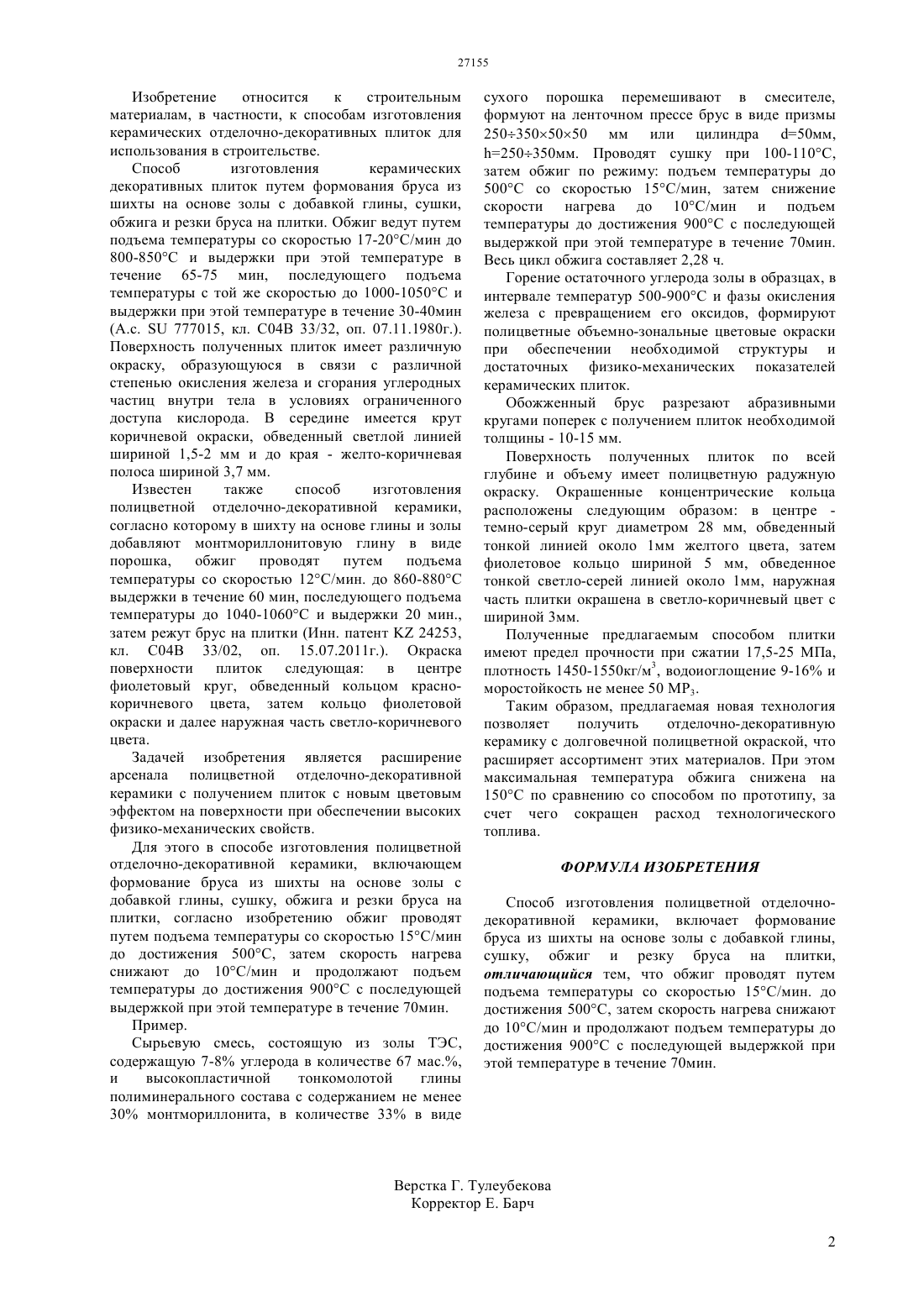

(51) 04 33/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ керамических отделочно-декоративных плиток для использования в строительстве. Способ изготовления полицветной отделочнодекоративной керамики включающий формование бруса из шихты на основе золы с добавкой глины,сушку, обжиг и резку бруса на плитки. Обжиг проводят путем подъема температуры со скоростью 15 С/мин до достижения 500 С, затем скорость нагрева снижают до 10 С/мин и продолжают подъем температуры до достижения 900 С с последующей выдержкой при этой температуре в течение 70 мин. Предлагаемая новая технология позволяет получить отделочно-декоративную керамику с долговечной полицветной окраской, что расширяет ассортимент этих материалов.(72) лбек Марат лбеклы Косов Владимир Николаевич Ерженбек Булбул Оспанбеков Ербол(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный педагогический университет им. Абая Министерства образования и науки Республики Казахстан(56) Инновационный патент РК 24253, кл С 04 В 33/02, опубл. 15.07.2011 г(54) СПОСОБ ИЗГОТОВЛЕНИЯ ПОЛИЦВЕТНОЙ ОТДЕЛОЧНОДЕКОРАТИВНОЙ КЕРАМИКИ Изобретение относится к строительным материалам, в частности, к способам изготовления керамических отделочно-декоративных плиток для использования в строительстве. Способ изготовления керамических декоративных плиток путем формования бруса из шихты на основе золы с добавкой глины, сушки,обжига и резки бруса на плитки. Обжиг ведут путем подъема температуры со скоростью 17-20 С/мин до 800-850 С и выдержки при этой температуре в течение 65-75 мин, последующего подъема температуры с той же скоростью до 1000-1050 С и выдержки при этой температуре в течение 30-40 мин(.с.777015, кл. С 04 В 33/32, оп. 07.11.1980 г.). Поверхность полученных плиток имеет различную окраску, образующуюся в связи с различной степенью окисления железа и сгорания углеродных частиц внутри тела в условиях ограниченного доступа кислорода. В середине имеется крут коричневой окраски, обведенный светлой линией шириной 1,5-2 мм и до края - желто-коричневая полоса шириной 3,7 мм. Известен также способ изготовления полицветной отделочно-декоративной керамики,согласно которому в шихту на основе глины и золы добавляют монтмориллонитовую глину в виде порошка,обжиг проводят путем подъема температуры со скоростью 12 С/мин. до 860-880 С выдержки в течение 60 мин, последующего подъема температуры до 1040-1060 С и выдержки 20 мин.,затем режут брус на плитки (Инн. патент 24253,кл. С 04 В 33/02, оп. 15.07.2011 г.). Окраска поверхности плиток следующая в центре фиолетовый круг, обведенный кольцом краснокоричневого цвета, затем кольцо фиолетовой окраски и далее наружная часть светло-коричневого цвета. Задачей изобретения является расширение арсенала полицветной отделочно-декоративной керамики с получением плиток с новым цветовым эффектом на поверхности при обеспечении высоких физико-механических свойств. Для этого в способе изготовления полицветной отделочно-декоративной керамики, включающем формование бруса из шихты на основе золы с добавкой глины, сушку, обжига и резки бруса на плитки, согласно изобретению обжиг проводят путем подъема температуры со скоростью 15 С/мин до достижения 500 С, затем скорость нагрева снижают до 10 С/мин и продолжают подъем температуры до достижения 900 С с последующей выдержкой при этой температуре в течение 70 мин. Пример. Сырьевую смесь, состоящую из золы ТЭС,содержащую 7-8 углерода в количестве 67 мас.,и высокопластичной тонкомолотой глины полиминерального состава с содержанием не менее 30 монтмориллонита, в количестве 33 в виде сухого порошка перемешивают в смесителе,формуют на ленточном прессе брус в виде призмы 2503505050 мм или цилиндра 50 мм,250350 мм. Проводят сушку при 100-110 С,затем обжиг по режиму подъем температуры до 500 С со скоростью 15 С/мин, затем снижение скорости нагрева до 10 С/мин и подъем температуры до достижения 900 С с последующей выдержкой при этой температуре в течение 70 мин. Весь цикл обжига составляет 2,28 ч. Горение остаточного углерода золы в образцах, в интервале температур 500-900 С и фазы окисления железа с превращением его оксидов, формируют полицветные объемно-зональные цветовые окраски при обеспечении необходимой структуры и достаточных физико-механических показателей керамических плиток. Обожженный брус разрезают абразивными кругами поперек с получением плиток необходимой толщины - 10-15 мм. Поверхность полученных плиток по всей глубине и объему имеет полицветную радужную окраску. Окрашенные концентрические кольца расположены следующим образом в центре темно-серый круг диаметром 28 мм, обведенный тонкой линией около 1 мм желтого цвета, затем фиолетовое кольцо шириной 5 мм, обведенное тонкой светло-серей линией около 1 мм, наружная часть плитки окрашена в светло-коричневый цвет с шириной 3 мм. Полученные предлагаемым способом плитки имеют предел прочности при сжатии 17,5-25 МПа,плотность 1450-1550 кг/м 3, водоиоглощение 9-16 и моростойкость не менее 50 МР 3. Таким образом, предлагаемая новая технология позволяет получить отделочно-декоративную керамику с долговечной полицветной окраской, что расширяет ассортимент этих материалов. При этом максимальная температура обжига снижена на 150 С по сравнению со способом по прототипу, за счет чего сокращен расход технологического топлива. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ изготовления полицветной отделочнодекоративной керамики, включает формование бруса из шихты на основе золы с добавкой глины,сушку, обжиг и резку бруса на плитки,отличающийся тем, что обжиг проводят путем подъема температуры со скоростью 15 С/мин. до достижения 500 С, затем скорость нагрева снижают до 10 С/мин и продолжают подъем температуры до достижения 900 С с последующей выдержкой при этой температуре в течение 70 мин.
