Устройство для контроля за солепарафиновыми отложениями в трубах

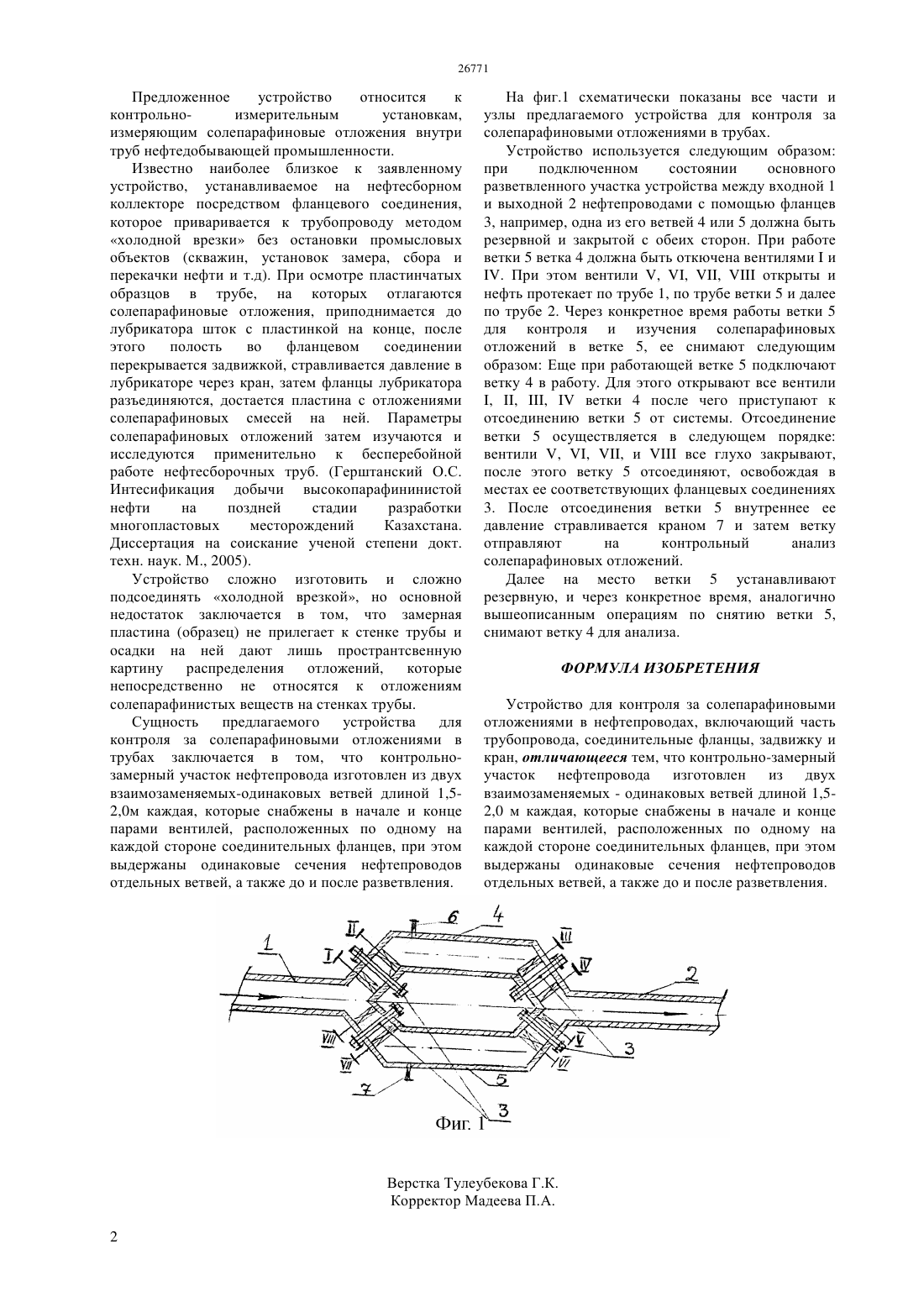

(51) 08 9/02 (2006.01) 08 9/027 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Предложенное устройство для контроля за солепарафиновыми отложениями в трубах относится к контрольно- измерительным установкам в нефтедобывающей промышленности. На участке закладываемого нефтепровода до ее эксплуатации устанавливается устройство. Для этого труба на этом участке состоит из двух веток с сечениями равными сечениям основного нефтепровода. Каждая ветка устройства соединяется с основным нефтепроводом с помощью фланцев и болтов. По обе стороны от каждого фланцевого соединения установлены по паре вентилю в каждой ветви. Не прерывая процесс протекания нефти, каждую ветку устройства можно подключать к работе и отсоединять для анализа солепарафиновых оседаний внутри трубы. Для стравливания давления в отсоединенной ветке (трубе), ветки снабжены специальными кранами.(72) Помашев Онал Парманкулович Аширбекова Роза Оразалиновна Смаилова Гульбагдам Жусуповна(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(56) Герштанский О.С. Интесификация добычи высокопарафининистой нефти на поздней стадии разработки многопластовых месторождений Казахстана. Диссертация на соискание ученой степени докт. техн. наук. М., 2005(54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЗА СОЛЕПАРАФИНОВЫМИ ОТЛОЖЕНИЯМИ В ТРУБАХ Предложенное устройство относится к контрольноизмерительным установкам,измеряющим солепарафиновые отложения внутри труб нефтедобывающей промышленности. Известно наиболее близкое к заявленному устройство, устанавливаемое на нефтесборном коллекторе посредством фланцевого соединения,которое приваривается к трубопроводу методом холодной врезки без остановки промысловых объектов (скважин, установок замера, сбора и перекачки нефти и т.д). При осмотре пластинчатых образцов в трубе, на которых отлагаются солепарафиновые отложения, приподнимается до лубрикатора шток с пластинкой на конце, после этого полость во фланцевом соединении перекрывается задвижкой, стравливается давление в лубрикаторе через кран, затем фланцы лубрикатора разъединяются, достается пластина с отложениями солепарафиновых смесей на ней. Параметры солепарафиновых отложений затем изучаются и исследуются применительно к бесперебойной работе нефтесборочных труб. (Герштанский О.С. Интесификация добычи высокопарафининистой нефти на поздней стадии разработки многопластовых месторождений Казахстана. Диссертация на соискание ученой степени докт. техн. наук. М., 2005). Устройство сложно изготовить и сложно подсоединять холодной врезкой, но основной недостаток заключается в том, что замерная пластина (образец) не прилегает к стенке трубы и осадки на ней дают лишь пространтсвенную картину распределения отложений,которые непосредственно не относятся к отложениям солепарафинистых веществ на стенках трубы. Сущность предлагаемого устройства для контроля за солепарафиновыми отложениями в трубах заключается в том, что контрольнозамерный участок нефтепровода изготовлен из двух взаимозаменяемых-одинаковых ветвей длиной 1,52,0 м каждая, которые снабжены в начале и конце парами вентилей, расположенных по одному на каждой стороне соединительных фланцев, при этом выдержаны одинаковые сечения нефтепроводов отдельных ветвей, а также до и после разветвления. На фиг.1 схематически показаны все части и узлы предлагаемого устройства для контроля за солепарафиновыми отложениями в трубах. Устройство используется следующим образом при подключенном состоянии основного разветвленного участка устройства между входной 1 и выходной 2 нефтепроводами с помощью фланцев 3, например, одна из его ветвей 4 или 5 должна быть резервной и закрытой с обеих сторон. При работе ветки 5 ветка 4 должна быть откючена вентилямии. При этом вентили , , ,открыты и нефть протекает по трубе 1, по трубе ветки 5 и далее по трубе 2. Через конкретное время работы ветки 5 для контроля и изучения солепарафиновых отложений в ветке 5, ее снимают следующим образом Еще при работающей ветке 5 подключают ветку 4 в работу. Для этого открывают все вентили, , ,ветки 4 после чего приступают к отсоединению ветки 5 от системы. Отсоединение ветки 5 осуществляется в следующем порядке вентили , , , ивсе глухо закрывают,после этого ветку 5 отсоединяют, освобождая в местах ее соответствующих фланцевых соединениях 3. После отсоединения ветки 5 внутреннее ее давление стравливается краном 7 и затем ветку отправляют на контрольный анализ солепарафиновых отложений. Далее на место ветки 5 устанавливают резервную, и через конкретное время, аналогично вышеописанным операциям по снятию ветки 5,снимают ветку 4 для анализа. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для контроля за солепарафиновыми отложениями в нефтепроводах, включающий часть трубопровода, соединительные фланцы, задвижку и кран, отличающееся тем, что контрольно-замерный участок нефтепровода изготовлен из двух взаимозаменяемых - одинаковых ветвей длиной 1,52,0 м каждая, которые снабжены в начале и конце парами вентилей, расположенных по одному на каждой стороне соединительных фланцев, при этом выдержаны одинаковые сечения нефтепроводов отдельных ветвей, а также до и после разветвления.
