Способ зимнего бетонирования

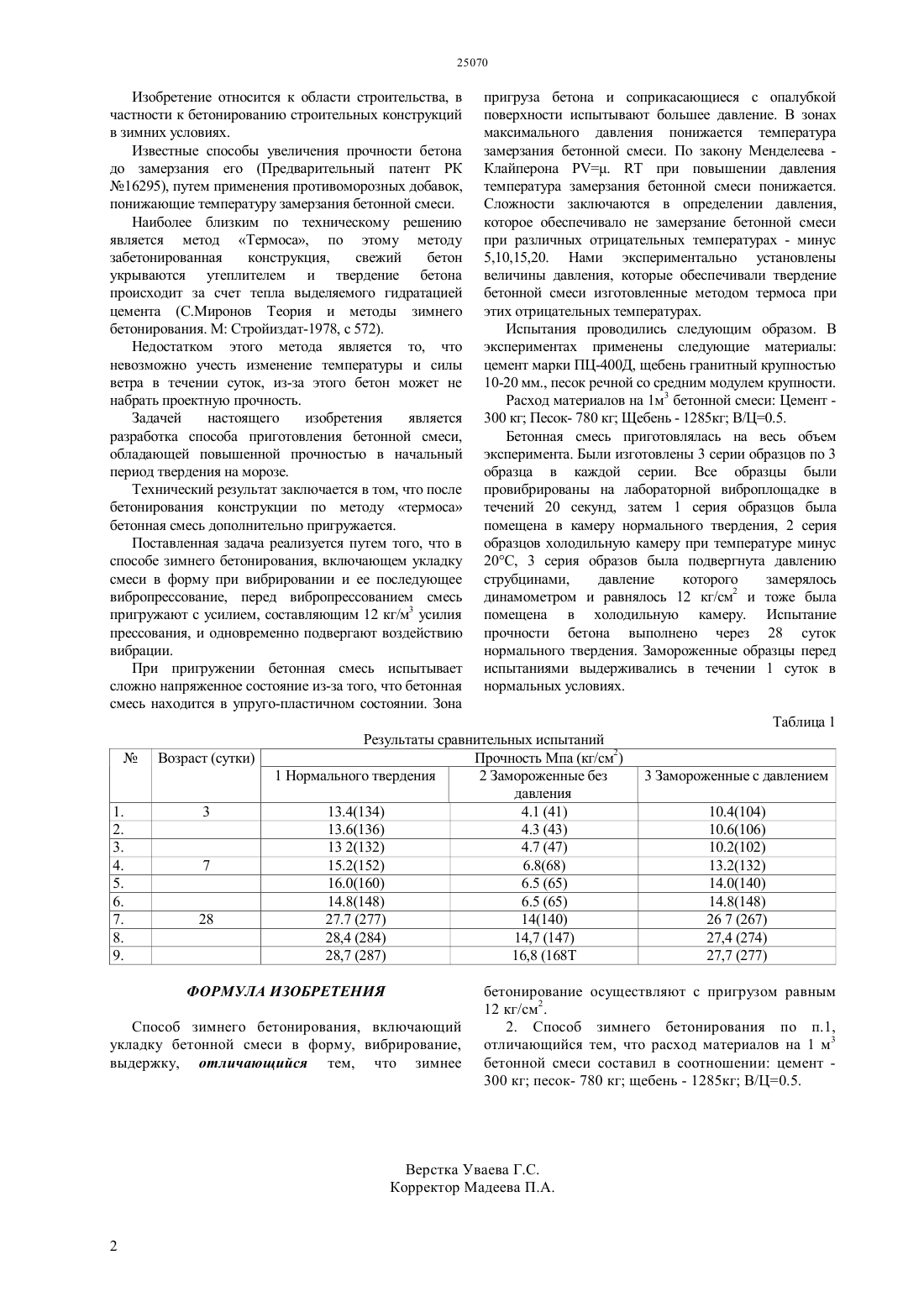

(51) 04 28/08 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(76) Бржанов Рашит Темержанович Бишимбаев Валихан Казикенович(57) Изобретение относится к области строительства, в частности процессу изготовления бетонных и железобетонных конструкций в зимних условиях. Технический результат заключается в том, что после бетонирования конструкции по методу термоса включающая бетонная смесь дополнительно пригружается, с пригрузом равным 12 кг/м 3. Изобретение относится к области строительства, в частности к бетонированию строительных конструкций в зимних условиях. Известные способы увеличения прочности бетона до замерзания его (Предварительный патент РК 16295), путем применения противоморозных добавок,понижающие температуру замерзания бетонной смеси. Наиболее близким по техническому решению является метод Термоса, по этому методу забетонированная конструкция,свежий бетон укрываются утеплителем и твердение бетона происходит за счет тепла выделяемого гидратацией цемента (С.Миронов Теория и методы зимнего бетонирования. М Стройиздат-1978, с 572). Недостатком этого метода является то, что невозможно учесть изменение температуры и силы ветра в течении суток, из-за этого бетон может не набрать проектную прочность. Задачей настоящего изобретения является разработка способа приготовления бетонной смеси,обладающей повышенной прочностью в начальный период твердения на морозе. Технический результат заключается в том, что после бетонирования конструкции по методу термоса бетонная смесь дополнительно пригружается. Поставленная задача реализуется путем того, что в способе зимнего бетонирования, включающем укладку смеси в форму при вибрировании и ее последующее вибропрессование, перед вибропрессованием смесь пригружают с усилием, составляющим 12 кг/м 3 усилия прессования, и одновременно подвергают воздействию вибрации. При пригружении бетонная смесь испытывает сложно напряженное состояние из-за того, что бетонная смесь находится в упруго-пластичном состоянии. Зона пригруза бетона и соприкасающиеся с опалубкой поверхности испытывают большее давление. В зонах максимального давления понижается температура замерзания бетонной смеси. По закону Менделеева Клайперона .при повышении давления температура замерзания бетонной смеси понижается. Сложности заключаются в определении давления,которое обеспечивало не замерзание бетонной смеси при различных отрицательных температурах - минус 5,10,15,20. Нами экспериментально установлены величины давления, которые обеспечивали твердение бетонной смеси изготовленные методом термоса при этих отрицательных температурах. Испытания проводились следующим образом. В экспериментах применены следующие материалы цемент марки ПЦ-400 Д, щебень гранитный крупностью 10-20 мм., песок речной со средним модулем крупности. Расход материалов на 1 м 3 бетонной смеси Цемент 300 кг Песок- 780 кг Щебень - 1285 кг В/Ц 0.5. Бетонная смесь приготовлялась на весь объем эксперимента. Были изготовлены 3 серии образцов по 3 образца в каждой серии. Все образцы были провибрированы на лабораторной виброплощадке в течений 20 секунд, затем 1 серия образцов была помещена в камеру нормального твердения, 2 серия образцов холодильную камеру при температуре минус 20, 3 серия образов была подвергнута давлению струбцинами,давление которого замерялось динамометром и равнялось 12 кг/см 2 и тоже была помещена в холодильную камеру. Испытание прочности бетона выполнено через 28 суток нормального твердения. Замороженные образцы перед испытаниями выдерживались в течении 1 суток в нормальных условиях. Таблица 1 Результаты сравнительных испытаний Прочность Мпа (кг/см 2) 1 Нормального твердения 2 Замороженные без давления 13.4(134) 4.1 (41) 13.6(136) 4.3 (43) 13 2(132) 4.7 (47) 15.2(152) 6.8(68) 16.0(160) 6.5 (65) 14.8(148) 6.5 (65) 27.7 (277) 14(140) 28,4 (284) 14,7 (147) 28,7 (287) 16,8 (168 Т ФОРМУЛА ИЗОБРЕТЕНИЯ Способ зимнего бетонирования, включающий укладку бетонной смеси в форму, вибрирование,выдержку, отличающийся тем, что зимнее бетонирование осуществляют с пригрузом равным 12 кг/см 2. 2. Способ зимнего бетонирования по п.1,отличающийся тем, что расход материалов на 1 м 3 бетонной смеси составил в соотношении цемент 300 кг песок- 780 кг щебень - 1285 кг В/Ц 0.5.
