Способ литья

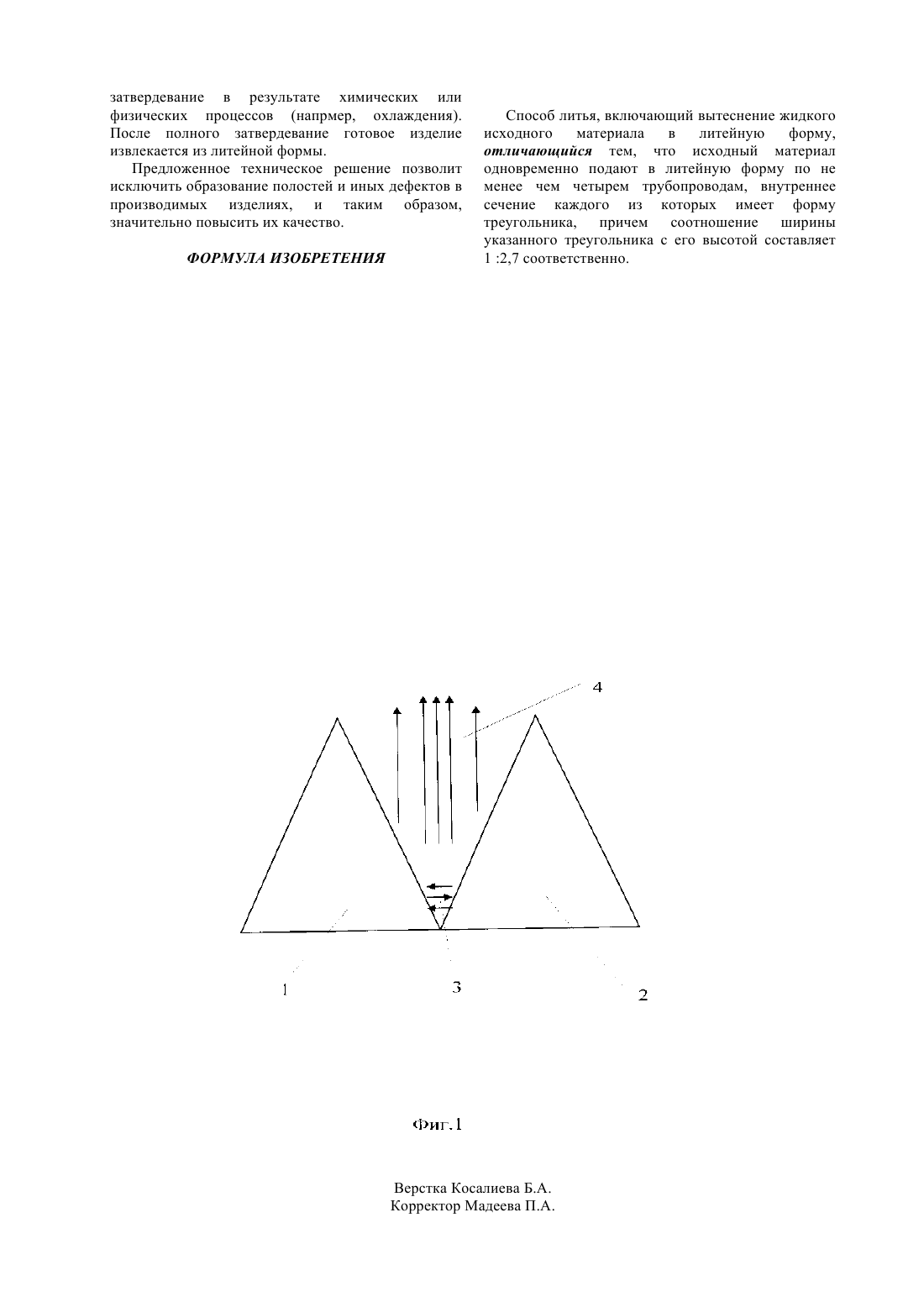

(51) 22 17/04 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ 2023532 кл. В 22 17/04, 1994). Недостатком данного способа является то, что часть воздуха или иного газа, ранее заполнявшего форму (даже в небольших количествах) блокируется при слиянии потоков жидкого материала из различных трубопроводов и в дальнейшем значительно снижает качество изделия (в котором могут остаться пузыри газов). Задачей изобретения является улучшение качества литых изделий, и в частности, исключение образования в них пузырей газа. Сущность изобретения заключается в использовании для подачи жидкого исходного материала нескольких трубопроводов, форма сечения которых позволяет избежать блокирования газа, имеющегося в литейной форме. При сравнительном анализе предлагаемого способа с прототипом наличия вышеуказанных признаков у прототипа не выявлено, следовательно предлагаемое техническое решение соответствует критерию новизна. Новые признаки дают основание считать заявленный способ соответствующим критерию изобретательский уровень. Для изготовления изделия предлагаемым способом, жидкий исходный материал (металл,полимеры и тд.) вытесняется в литейную форму по нескольким (не менее 4) трубопроводам, имеющим внутреннее сечение в виде треугольника. На прилагаемом чертеже фиг. 1 показано внутреннее сечение трубопровода 1. Соотношение ширины данного треугольника с его высотой равно 12,5 соответственно. Взаимодействие потоков жидкого литейного материала после поступления в литейную форму показано на фиг. 2. Потоки 1 и 2 соединяются в точке 3 и постопенно сливаются в единое целое. При этом ранее имеющийся в литейной форме газ 4 свободно вытесняется вверх и удаляется через дренажную систему. Таким образом, блокирование части газа между потоком жидкости и дном литейной формы (имевшее место в известных способах) исключается. Ускорению слияния потоков способствует высота треугольного сечения и, следовательно, давление столба жидкости. После полного заполнения литейной формы, подача исходного материала прекращается и начинается его(57) Изобретение относится к литейной технике и может быть использовано для изготовления широкой номенклатуры изделий путем литья из различных веществ. Целью изобретения является улучшение качества литых изделий, и в частности, исключение образования в них пузырей газа. Сущность изобретения заключается в использовании для подачи жидкого исходного материала нескольких трубопроводов, форма сечения которых позволяет избежать блокирования газа, имеющегося в литейной форме. Предложенное техническое решение позволит исключить образование полостей и иных дефектов в производимых изделиях,таким образом,значительно повысить их качество. Изобретение относится к литейной технике и может быть использовано для изготовления широкой номенклатуры изделий путем литья из различных металлов, неорганических веществ(стекла и др.), а также из полимеров (в том числе и на органической углеводородной основе). Так,предлагаемый способ может быть использован для изготовления (путем отливки) различных элементов механических устройств (шестерен, поршней,задвижек и др.), электронных и электротехнических изделий (контактов, токопроводов, изоляционных элементов и др.), а также иных устройств и изделий. Известен способ литья, в котором жидкий исходный материал вытесняется в литейную камеру по единому трубопроводу (А.с. СССР 1258599 кл. В 2217/04, 1986). Недостатком известного способа является недостаточная эффективность заполнения формы и, как следствие, снижение качества изделий. Наиболее близким к заявляемому, является способ литья, в котором жидкий исходный материал может вытесняться в литейную камеру по нескольким трубопроводам, а также регулируется скорость и количество подаваемого материала в зависимости от конкретных условий (Патент Российской Федерации затвердевание в результате химических или физических процессов (напрмер, охлаждения). После полного затвердевание готовое изделие извлекается из литейной формы. Предложенное техническое решение позволит исключить образование полостей и иных дефектов в производимых изделиях, и таким образом,значительно повысить их качество. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ литья, включающий вытеснение жидкого исходного материала в литейную форму,отличающийся тем, что исходный материал одновременно подают в литейную форму по не менее чем четырем трубопроводам, внутреннее сечение каждого из которых имеет форму треугольника, причем соотношение ширины указанного треугольника с его высотой составляет 1 2,7 соответственно.
