Атопологический способ измерения напряжений в элементах изделий

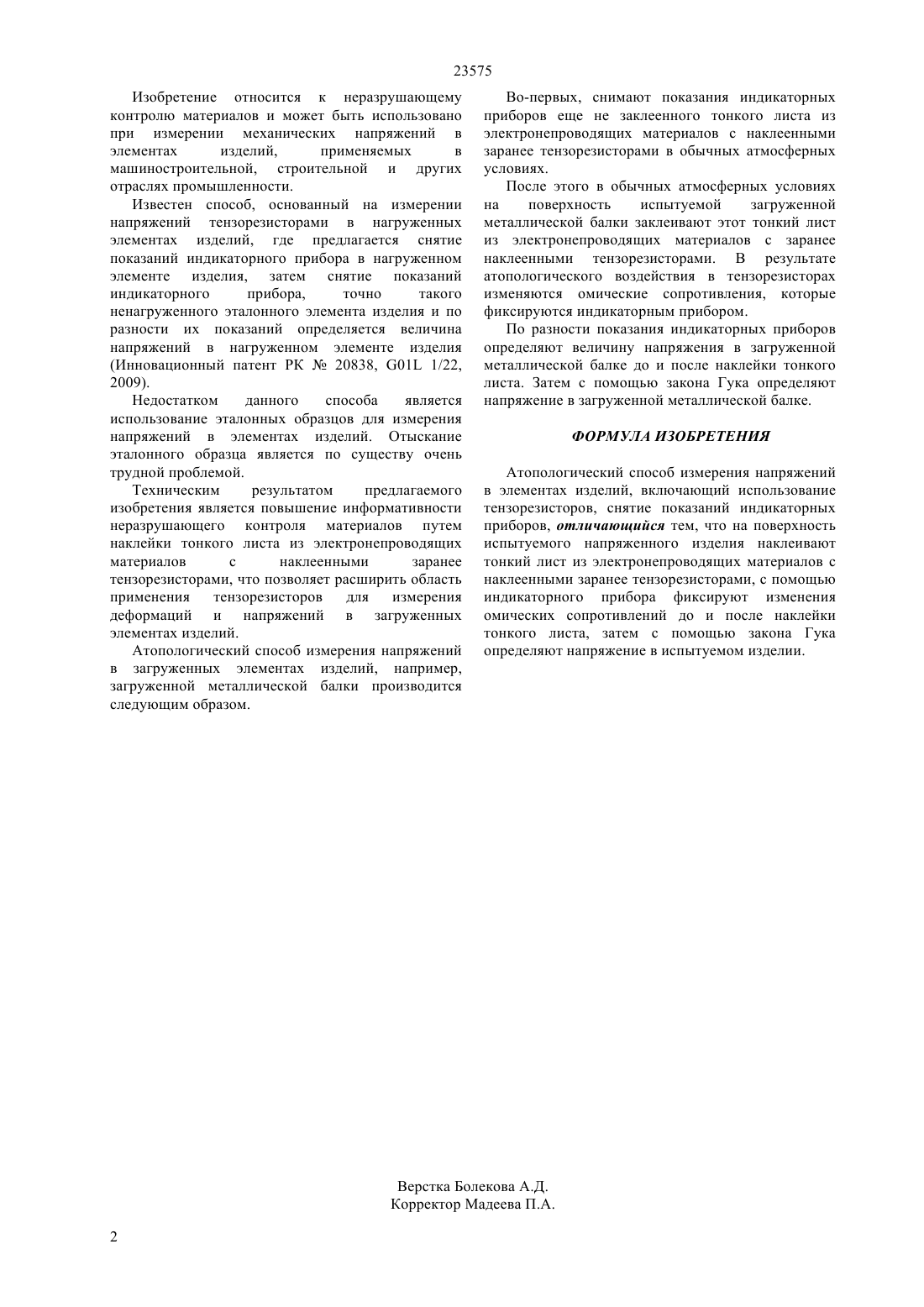

(51) 01 1/22 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ машиностроительной, строительной и других отраслях промышленности. Техническим результатом предлагаемого изобретения является повышение информативности неразрушающего контроля материалов путем наклейки тонкого листа из электронепроводящих материалов с наклеенными заранее тензорезисторами, что позволяет расширить область применения тензорезисторов для измерения деформаций и напряжений в загруженных элементах изделий. Атопологический способ измерения напряжений в загруженных изделиях осуществляется путем наклейки тонких листов из электронепроводящих материалов с заранее наклеенными тензорезисторами на напряженное изделие. Определение напряжений производится путем фиксирования изменения сопротивления тензорезисторов до и после наклейки тонких листов.(72) Алимбаев Базартай Алимбаевич Манапбаев Бауыржан Жарканбекович Джанузакова Раушан Джанатовна(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Инновационный патент РК 20838, 01 1/22, 16.02.2009(54) АТОПОЛОГИЧЕСКИЙ СПОСОБ ИЗМЕРЕНИЯ НАПРЯЖЕНИЙ В ЭЛЕМЕНТАХ ИЗДЕЛИЙ(57) Изобретение относится к неразрушающему контролю материалов и может быть использовано при измерений механических напряжений в элементах изделий,применяемых в 23575 Изобретение относится к неразрушающему контролю материалов и может быть использовано при измерении механических напряжений в элементах изделий,применяемых в машиностроительной, строительной и других отраслях промышленности. Известен способ, основанный на измерении напряжений тензорезисторами в нагруженных элементах изделий, где предлагается снятие показаний индикаторного прибора в нагруженном элементе изделия, затем снятие показаний индикаторного прибора,точно такого ненагруженного эталонного элемента изделия и по разности их показаний определяется величина напряжений в нагруженном элементе изделия(Инновационный патент РК 20838, 01 1/22,2009). Недостатком данного способа является использование эталонных образцов для измерения напряжений в элементах изделий. Отыскание эталонного образца является по существу очень трудной проблемой. Техническим результатом предлагаемого изобретения является повышение информативности неразрушающего контроля материалов путем наклейки тонкого листа из электронепроводящих материалов с наклеенными заранее тензорезисторами, что позволяет расширить область применения тензорезисторов для измерения деформаций и напряжений в загруженных элементах изделий. Атопологический способ измерения напряжений в загруженных элементах изделий, например,загруженной металлической балки производится следующим образом. Во-первых, снимают показания индикаторных приборов еще не заклеенного тонкого листа из электронепроводящих материалов с наклеенными заранее тензорезисторами в обычных атмосферных условиях. После этого в обычных атмосферных условиях на поверхность испытуемой загруженной металлической балки заклеивают этот тонкий лист из электронепроводящих материалов с заранее наклеенными тензорезисторами. В результате атопологического воздействия в тензорезисторах изменяются омические сопротивления, которые фиксируются индикаторным прибором. По разности показания индикаторных приборов определяют величину напряжения в загруженной металлической балке до и после наклейки тонкого листа. Затем с помощью закона Гука определяют напряжение в загруженной металлической балке. ФОРМУЛА ИЗОБРЕТЕНИЯ Атопологический способ измерения напряжений в элементах изделий, включающий использование тензорезисторов, снятие показаний индикаторных приборов, отличающийся тем, что на поверхность испытуемого напряженного изделия наклеивают тонкий лист из электронепроводящих материалов с наклеенными заранее тензорезисторами, с помощью индикаторного прибора фиксируют изменения омических сопротивлений до и после наклейки тонкого листа, затем с помощью закона Гука определяют напряжение в испытуемом изделии.
