Элемент многослойной лёгкой строительной панели

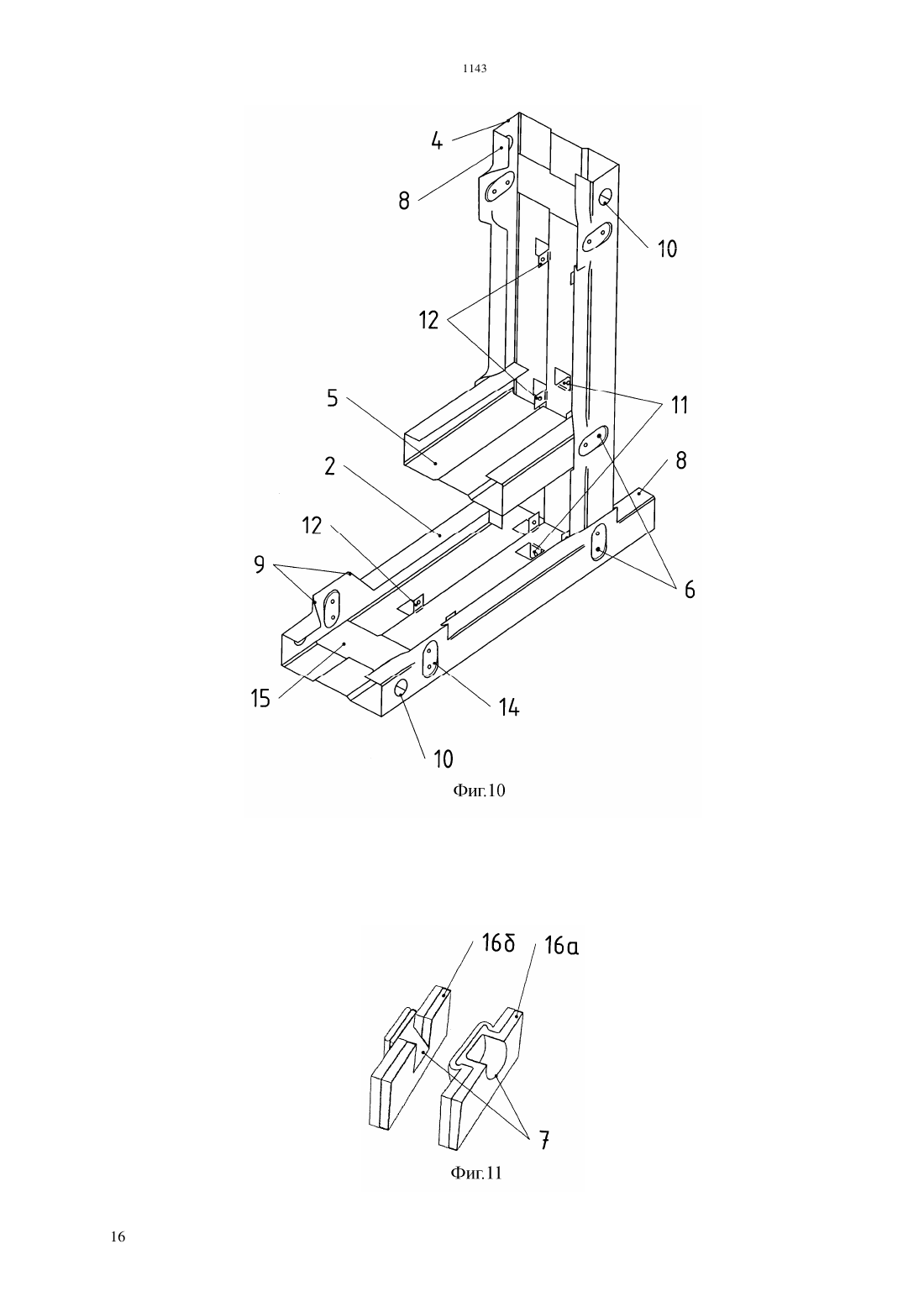

(51) 04 1/02 (2006.01) НАЦИОНАЛЬНЫЙ ИНСТИТУТ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ вертикальные элементы выполнены в виде стальных профилей С-образного сечения, при этом элементы рамы каркаса представляют собой законченные детали, кроме того вертикальные и горизонтальные детали имеют в узлах стыковки дополнительные перпендикулярные отгибы коротких полок трапециевидной формы, перфорация деталей выполнена в виде поперечных и продольных высечек под профильные металлические, листовые или деревянные элементы усиления каркаса, а также в виде технологических просечек и направляющих пуклвок, внутренний теплоизоляционный слой выполнен трехслойным, в виде двух слоев целлюлозного утеплителя,между которыми расположена внутренняя температурно-влагорегулирующая вставка с внутренними вертикальными воздушными камерами,дренажными каналами и кон-денсатосборными каналами, соединнными между собой в единую систему, внутренняя и наружная облицовки выполнены сборными, в виде деталей с внутренними накладными стыками и конструкционными узлами крепления, к наружной поверхности наружной облицовки прикреплены наружные накладные стыки и горизонтальные Побразные профили,покрытые наружным теплоизоляционным слоем. Технический результат - снижение трудомкости и стоимости изготовления панелей, монтажа и сокращение сроков строительства.(72) Дубатовка Игорь ПетровичДоронина Юлия Николаевна(73) Дубатовка Игорь ПетровичТвердохлебов Роман ВалентиновичДоронина Юлия НиколаевнаДубатовка Антон Игоревич(54) ЭЛЕМЕНТ МНОГОСЛОЙНОЙ ЛГКОЙ СТРОИТЕЛЬНОЙ ПАНЕЛИ(57) Полезная модель относится к стеновым панелям, и может использоваться при возведении многоэтажных зданий для массовой и индивидуальной застройки и т.д. Предлагаемая полезная модель содержит внутренний каркас, выполненный в виде стальной разборной рамы, содержащей перфорированные горизонтальные нижние и верхние направляющие элементы,между которыми установлены перфорированные вертикальные стоечные элементы, расположенные в ряд в продольном направлении направляющих элементов и жстко связанные с ними посредством крепжных элементов и узловых соединений, а также внутренний теплоизоляционный слой и наружную и внутреннюю облицовки, при этом горизонтальные и Полезная модель относится к области наземного строительства, в частности к ограждающим конструкциям зданий и сооружений, а именно к стеновым панелям, панелям покрытий, перекрытий,и может использоваться при возведении многоэтажных зданий с несущим железобетонным,металлическим и деревянным каркасом для массовой и индивидуальной застройки, при реконструкции зданий, надстройках. Известна конструкция строительной панели с размещнными внутри не коммуникациями,содержащая последовательно соединнные внутреннюю магнезитовую плиту,пароизоляционную плнку, звукопоглощающую ленту,металлический каркас,включающий-образные и С-образные профили, выполненные из оцинкованных стальных листов с перфорацией и соединнные с помощью самосверлильных шурупов, заклпок, пайки или сварки, водостойкий слой в виде гидроизоляционной плнки,целлюлозный утеплитель Юнизол, внешнюю магнезитовую плиту,и отделочный слой минеральной фасадной ваты, причм высота строительных панелей составляет до 8 м, а их толщина - 150-250 мм /Патент 5130 на полезную модель Строительная панель, МПК Е 04 В 1/02/. Однако известная строительная панель содержит паронепроницаемое внешнее покрытие паронепроницаемый слой минеральной фасадной ваты, что увеличивает влагообразование между паронепроницаемым утеплителем и облицовкой,при таком увлажнении повышается до 7 раз коэффициент теплопроводности изоляции, что подтверждено исследованиями зависимости теплопроводности от влагосодержания теплоизоляции из минеральной ваты /Руденко В.В.,Панин А.С, Жолудов и др. Тепловая изоляция в промышленности и строительстве. - М.,Издательство БСГ, 1996/. А по данным/Применение пенополистирола в строительной промышленности. Материалы семинара по вспенивающемуся полистиролу. - С.-Петербург,1998/,увлажнение пенополистирольной теплоизоляции на каждый 1 ведет к повышению теплопроводности на 4, что несомненно, ухудшает эксплуатационные качества, долговечность таких панелей и экологическую обстановку в собранных из них домах, а использованная в этой панели минеральная вата не менее чем в 2 раза дороже целлюлозного утеплителя, в ней использованы полимерные связующие волокон на основе фенолформальдегида, что делает эти связи нестойкими и недолговечными, срок эксплуатации минеральной ваты не превышает 25-26 лет/Руденко В.В., Панин А.С, Жолудов и др. Тепловая изоляция в промышленности и строительстве. - М., Издательство БСГ, 1996/, а пары фенолформальдегида негативно влияют на здоровье человека /Уваров А.С. Слоистые ограждающие конструкции с применением базальто-волокнистых композиционных материалов и технология их производства. -Дис. канд. техн. наук. - М., 1995, с.116/. Наиболее приемлемой для 2 их применения является конструкция вентилируемых стен. К тому же паронепроницаемая гидроизоляционная плнка не обладает огнестойкостью и долговечностью (до 25 лет при требуемых 50 лет /Положение об организации и проведении реконструкции, ремонта и технического обслуживания зданий, объектов коммунального и социально - культурного обслуживания. ВСН-5888 (р), Госкомархитектуры.- М, Стройиздат, 1990/). Известна конструктивная система для строительства малоэтажных зданий с металлическим каркасом, включающая наружные несущие стены, внутренние несущие стены,перегородки,конструкции междуэтажных и чердачных перекрытий с каркасом из стальных профилей, несущие стропильные фермы или балки,кровельные и стеновые прогоны из стальных профилей, причм указанные конструктивные элементы сформированы на базе рамных каркасов,изготовленных из тонкостенных стальных профилей, соединнных разъмным соединением,тонкостенные профили каркаса наружных стен и чердачных перекрытий имеют перфорированную стенку, а тепло-звукоизолирующий материал в стенах и перекрытиях располагается в пределах высоты сечения элементов каркаса и защищается изнутри пароизоляционной плнкой, а снаружи диффузионной гидроизоляционной плнкой, а рамные каркасы стен, перегородок и перекрытий изнутри обшиты гипсокартонными или гипсоволокнистыми листами. Система дополнительно содержит фундамент, на котором устанавливаются рамные каркасы стен /Патент 62128 на полезную модель Конструктивная система для строительства малоэтажных зданий с металлическим каркасом, МПК Е 04 В 1/24/. Однако специфика работы тонкостенных конструкций такова, что при их реальном загружении, вследствие несовпадения центра изгиба и центра приложения результирующей нагрузки,происходит так называемое изгибное кручение,ведущее к депланации (нарушению плоскостности) поперечного сечения и появлению дополнительных нормальных и касательных напряжений в полках и стенках стержневых элементов. Гипотеза плоских сечений при расчете таких профилей оказывается неверной. Кроме того, возможна локальная потеря устойчивости стенок профилей, что также необходимо при проектировании и расчете панелей на основе холодногнутых профилей. При проектировании таких панелей необходимо более тщательно анализировать напряженнодеформированное состояние элементов и подбирать профили с некоторым заведомым запасом или применять дополнительные усилители как в узлах так и в плоскостях. Кроме этого недостаточно защищенные от коррозии лгкие стальные тонкостенные конструкции, выполненные из холодногнутых профилей, могут разрушаться со скоростью от 0,004 мм/год в короткий срок по причине электромеханической коррозии. Которая вызывается водными растворами электролитов и является результатом действия микроэлементов /Ян Брудка,Мечислав Лубиньски, под редакцией к.т.н. С.С. Кармилова Легкие стальные конструкции./. Также неправильно выполняется перфорация по финской технологии - перфорация с высеканием и наклепом, что, несомненно, дороже, чем российский аналог перфорирования протяжка и выдавка, с односторонним просеканием выдавливаемых заусенцев, что не только больше повреждает защитное оцинкованное покрытие, но и образует формованные неровности, в стенках которых будет скапливаться пыль и влага, что существенно ускоряет процесс коррозии. Электролитом служит атмосферная влага,содержащая СО 2, но чаще всего другие химические соединения. На металле конденсируется вода, в которой содержится некоторое количество солей. Небольшой слой раствора электролита создает условия,способствующие электрохимической коррозии. В результате, не смотря на то, что преобладающая часть металлического элемента остается почти нетронутой коррозией, конструкция может быстро разрушиться вследствие возникновения даже в некоторых местах глубоких коррозионных язв. Напряжения от кручения дополнительно увеличивают скорость коррозионного растрескивания на несколько десятков процентов. Кроме этого, тонкостенные стальные элементы не могут соприкасаться со строительными материалами, содержащими гипс,хлорид магния, угольную или коксовую золу, а также коксовый шлак, поскольку они вызывают быструю коррозию стали /Ян Брудка, Мечислав Лубиньски, под редакцией к.т.н. С.С. Кармилова Легкие стальные конструкции./. При проектировании таких панелей необходимо более тщательно анализировать напряженнодеформированное состояние элементов и подбирать профили с некоторым заведомым запасом или применять дополнительные усилители, как в узлах,так и в плоскостях, что в известном решении не делается. Кроме того, профили не имеют центровочных отверстий и пуклвок, что снижает точность сборки и долговечность конструкции. Допуски узла соединения профилей составляют 1 - 3 мм, что приводит к образованию зазоров между соединяемыми профилями и увеличивает риск работы самонарезного винта на срез, существенно сокращая надежность и срок службы изделия. Такие значительные допуски и отсутствие маркировок профилей не позволяют собрать каркас без подбора и подгонки. Технологическая схема, при которой сборка каркаса и стен производится на площадке,без жесткого контроля количества самонарезных винтов, четкого соблюдения мест их крепления,усилия завинчивания винта, соблюдения шага завинчивания винтов - снижает прочность,наджность и долговечность конструкции. В известном решении для облицовки конструктивной системы используют листовые материалы, гипсокартонные листы, а не отдельные детали облицовки. Известен комплект холодногнутых профилей из оцинкованной стали для быстровозводимого здания, включающий, по меньшей мере, один Сообразный профиль,сформированный непрерывносвязанными между собой стенкой С-образного профиля, ширина которой определяет ширину Сообразного профиля,и двумя расположенными симметрично относительно продольной оси профиля и перпендиклярно стенке полками С-образного профиля равной высоты,определяющей высоту С-образного профиля,свободный конец каждой из которых загнут внутрь под угломнавстречу свободному концу противолежащей полки и формирует соответствующее линейное ребро жсткости ширинойС-образного профиля, и, по меньшей мере, один прогонный кровельный профиль,сформированный непрерывно связанными между собой стенкой кровельного профиля и двумя перпендикулярными стенке полками кровельного профиля равной высоты, свободный конец каждой из которых загнут наружу под угломв противоположном свободному концу противоположной полки направлении, и формирует соответствующее Г-образное ребро жсткости кровельного профиля, при этом полка С-образного профиля снабжена, по меньшей мере, двумя дополнительными продольными рбрами жсткости, каждое из которых выполнено в виде гофра, каждое сопряжение стенки и полки С-образного профиля выполнены скруглнным с радиусом кривизны , каждый переход между полкой и ребром жсткости С-образного профиля выполнен скруглнным с радиусом кривизны с, а каждое сопряжение стенки и полки кровельного профиля выполнено скруглнным с радиусом кривизны , каждый переход между полкой и ребром жсткости кровельного профиля выполнен скруглнным с радиусом кривизны , причм ребро жсткости кровельного профиля имеет два взаимно перпендикулярных участка, первый из которых определяет ширину, а второй высоту этого ребра жсткости. Толщина каждого профиля составляет от 0,55 до 1,5 мм /Патент 7651 на полезную модель Комплект профилей для быстровозво-димых малоэтажных зданий, МПК Е 04 С 3/07/. Этот комплект холодногнутых профилей пригоден для создания каркасов зданий, и только для строительства малоэтажных зданий до 3-х этажей. В этом строительном комплекте три или, по меньшей мере, два вида профилей - С-образные и кровельные, что увеличивает металлоемкость и количество теплопроводных включений, что ухудшает теплоизоляционные характеристики изделий. Толщина до 1,5 мм неэффективна для профилей несущей конструкции здания, с точки зрения многодельности технологических операций изготовления несущих опор и балок в виде рам их утепления, особенно рамных элементов фермочного типа с наклонными профилями, и итоговой их стоимости с учетом необходимой огнезащиты по 3 сравнению с рационально подобранными конструктивными решениями конструкций в виде сплошных деревянных, типовых металлических прокатных или железобетонных элементов несущего каркаса. Элементом усиления несущего каркаса являются кровельные профили, это увеличивает металломкость и, как следствие,теплопроводность и ухудшает показатель сопротивления теплопередачи. Известна также многослойная строительная панель, которая принята за прототип заявляемого элемента лгкой строительной панели, содержащая внутренний каркас, выполненный в виде разборной рамы, неконструктивный утеплитель и листовую обшивку,причм рама изготовлена из оцинкованных перфорированных термопрофилей и содержит нижние и верхние направляющие П-образного профиля с отгибами кромок,выполненными в одну сторону, между ними установлены вертикальные рбра С-образного профиля, расположенные в ряд на равных расстояниях друг от друга в продольном направлении направляющих и жстко связанные с ними посредством крепжных элементов, а перфорация термопрофилей выполнена в виде удлиннных отверстий,расположенных в продольном направлении профилей, при этом отверстия в различных участках профилей по их ширине расположены взаимно чередующимся образом. В качестве материала внутренней обшивки применены двойные гипсово-локнистые листы, а в качестве материала наружной обшивки применены плиты фиброцементные Фибрит или другой отделочный материал. В качестве материала неконструкционного утеплителя применены плиты теплоизоляционные минераловатные или вата теплоизоляционная целлюлозная Эковата. В качестве крепжных элементов для термопрофилей применены оцинкованные самонарезающие винты. Авторы указывают, что эта строительная панель предназначена для многоэтажного строительства/Патент 55393 на полезную модель Многослойная строительная панель, МПК Е 04 С 2/26/. На самом деле эта конструкция обладает такими недостатками, которые делают е опасной и непригодной для многоэтажного строительства. Расчет термопрофилей,прежде всего,выражается в уменьшении геометрических характеристик поперечного сечения профилей на длину перфорации, в зависимости от высоты и толщины профиля. Такая перфорация, ведущая к снижению прочности и существенному уменьшению коэффициента расчетной длины стенки профилей,способствует локальной потере ею устойчивости. Поэтому,влияние перфорации стенок термопрофилей учитывается в расчтах уменьшением толщины стенки путм умножения на коэффициент 0,7 при изгибе и сжатии и на коэффициент 0, 450, 65 при срезе. При расчте параметров поперечного сечения,перфорированная часть сечения считается во всм 4 объме единым отверстием. Расчт производят при помощи графиков на основе нормативных нагрузок. Суммарный коэффициент запаса результатов 1,7. Кроме того, очень трудно спрогнозировать, как перфорированная конструкция будет вести себя во времени, каким образом будут проявляться ее пластические и усталостные свойства. Достоинства перфорации, как возможности снижения теплопроводности и устранения так называемого мостика холода, весьма спорны с точки зрения теоретической физики, ведь большинство свойств металлов, в частности их высокая электрои теплопроводность обуславливаются,в основном,движением свободных (валентных) электронов. Кроме этого,технология термоперфорации,как способ штамповки термопросечек, принятая в известном решении, не предусматривает покрытия крав сквозных отверстий защитным слоем при перфорировании, как было изначально задумано разработчиком оборудования для перфорации компанией(Финляндия). Вследствие этого, недостаточно защищенные от коррозии лгкие стальные конструкции, выполненные из холодногнутых профилей, могут разрушаться в короткий срок по причине электромеханической коррозии, вызываемой водными растворами электролитов и являющейся результатом действия микроэлементов. Таким образом, термопрофили не надежны с точки зрения коррозиестойкости. Применение облицовок с магнезитовыми плитами, без изоляционных прокладок и уплотнителей,защищающих металлический каркас панели от коррозии,а также минераловатных плит,изготовленных из стеклянного волокна или шлаковаты с применением органических связующих негативно влияет на долговечность и надежность,так как хлориды и оксиды магния, а также химические соединения таких утеплителей во взаимодействии с влагой образуют агрессивную среду, ускоряя процесс коррозии. В этой конструкции строительной панели не предусмотрено поэтажное усиление конструкции,что обязательно с учетом увеличения ветровых нагрузок прямо пропорциональных высоте этажа здания по СНИПам. Не учитывается тот факт, что с повышением этажности здания нужно применять усиленные конструкции. Из описания можно предположить,что усилители вообще не предусмотрены. Соответственно увеличивается количество деформаций, при которых образуются трещины в оцинкованном покрытии, и нарушается коррозионная стойкость. Используемые для наружной обшивки этой конструкции фиброцементные плиты Фибрит тяжлые, что повышает нагрузку на крепжные винты конструкции и приводит к е неустойчивости и недолговечности, кроме того, эти плиты более тврдые и более хрупкие, чем стекломагнезитовые плиты, что также усиливает недолговечность конструкции. В расчтах соединений профилей и облицовок этой панели применены строительные, а не машиностроительные допуски, соблюдение которых могло бы увеличить надежность и долговечность конструкций, а это применимо только для конструкций заводского изготовления. Кроме того, эта конструкция предназначена для сборки на строительной площадке, при этом возникают отклонения и большая неточность при сборке, так как нет узловых подгибов, центрующих отверстий направляющих пуклвок,ограничивающих влияние человеческого фактора на скорость, правильность и точность сборки панелей, что также ухудшает прочность и долговечность здания. Профили рамы этой конструкции соединены самонарезными винтами в панелях для зданий любой этажности в то время, как известно, что на верхних этажах высотных зданий могут возникать дополнительные сдвиговые нагрузки, резонансные колебания конструкции от наземных толчков и скорости ветра, с увеличением этажности пропорционально увеличивается и ветровая нагрузка, и прочее воздействие разрушающих факторов. Соответственно, крепление профилей на винтах, при допуске соединения панелей от 1 до 3 мм, работающее на срез, не обеспечит необходимую прочность таких ограждающих конструкций здания, то есть налицо явная недолговечность этой конструкции панели. Кроме того, из-за высокой гигроскопичности эковаты е нельзя использовать для утепления сплошным слоем без компенсирующих устройств и влагоотводящих вставок, а в описываемой конструкции такие устройства отсутствуют. По этой причине образуется конденсат и увеличивается внутренняя влажность в утеплителе, вследствие этого термопрофили ржавеют, что снижает долговечность конструкции. Одним из путей совершенствования пористоволокнистых утеплителей слоистых панелей является развитие знаний о структуре этих материалов, их влиянии на процессы сорбциидесорбции в составе ограждающих конструкций, а также разработка соответствующих форм конструкций /Гурьев В.В., Дмитриев А.Н.,Романенков И.Г., Ухова ТА., Хайнер СП. Принципы создания эффективных негорючих теплоизоляционных и светопрозрачных материалов и конструкций. Российская архитектурностроительная энциклопедия. Том У. Наука,материалы и технологии в строительстве Россиивека. - М., ВНИИНТПИ, 1998/. Реальная долговечность описываемой конструкции от 5 лет, что в ограждающих конструкциях недопустимо потому, что для многослойных ограждающих конструкций зданий с эффективным утеплителем расчетный срок службы 50 лет /Положение об организации и проведении реконструкции,ремонта и технического обслуживания зданий, объектов коммунального и социально-культурного обслуживания. ВСН-5888(р), Госкомархитектуры.- М, Стройиздат, 1990/. Также в этой конструкции не решн вопрос отвода конденсата и техногенных потоков влаги(при аварии), замокший теплоизоляционный слой может промерзнуть зимой, что существенно ухудшит эксплуатационные свойства панелей. Исходя из вышеизложенного, в основу настоящей полезной модели была положена задача предложить элемент многослойной лгкой строительной панели, единый для стен, покрытий и перекрытий, - не препятствующий диффузии и паропроницанию, укомплектованный системой отвода конденсирующей и иной жидкости, для снижения показателя остаточной влажности,снабжнный системой соединительных элементов,имеющий полноценную внешнюю отделку для всесезонного монтажа элементов панелей, и при этом имеющий уменьшенную толщину, меньший вес,позволяющий существенно снизить трудомкость и энергомкость изготовления и монтажа,за счт снижения количества технологических операций, связанных с влажными процессами, машинами и механизмами, дающий возможность сокращения сроков проектирования и строительства, с повышенными показателями огнестойкости, звукоизоляции и теплоизоляции для создания энергоэффективных зданий и сооружений с возможностью автоматического регулирования микроклимата помещений и решения проблемы естественного обеспечения приточных потоков воздуха, отведения конденсируемой и иной жидкости для снижения показателя остаточной влажности, с учтом требований стандартов так называемого энергетически пассивного дома(нем.) и концепцией,помогающей функционировать зданиям в гармонии с природой и людям вести в них экологически рациональный образ жизни. Хорошая архитектура,внутренний микроклимат и экологически безопасные конструкции не менее важны, чем снижение потребления энергоресурсов /.- /- .11996. . 9 - 21., ./, 2001. /. Поставленная задача решается в изобретении за счт того, что в элементе многослойной лгкой строительной панели, содержащем внутренний каркас, выполненный в виде стальной разборной рамы,содержащей перфорированные горизонтальные нижние и верхние направляющие элементы,между которыми установлены перфорированные вертикальные стоечные элементы, расположенные в ряд в продольном направлении направляющих элементов и жстко связанные с ними посредством крепжных элементов и узловых соединений, а также внутренний теплоизоляционный слой и наружную и внутреннюю облицовки, при этом горизонтальные и вертикальные элементы выполнены в виде стальных профилей, а профили вертикальных элементов имеют С-образное сечение, согласно предлагаемой полезной модели элементы рамы каркаса представляют собой законченные детали, при этом горизонтальные детали выполнены также в виде 5 профилей С-образного сечения и включают также горизонтальные перемычки, при этом вертикальные и горизонтальные детали соединены и имеют в узлах стыковки дополнительные перпендикулярные отгибы коротких полок трапециевидной формы,перфорация деталей выполнена в виде поперечных и продольных высечек под профильные металлические, листовые или деревянные элементы усиления каркаса, а также в виде технологических просечек и направляющих пуклвок - для усиления стыковочного узла дополнительными рбрами жсткости, внутренний теплоизоляционный слой выполнен трехслойным, в виде двух слоев целлюлозного утеплителя,между которыми расположена внутренняя температурно-влагорегулирующая вставка с внутренними вертикальными воздушными камерами,дренажными каналами и конденсатосборными каналами, соединнными между собой в единую систему, внутренняя и наружная облицовки выполнены сборными, в виде деталей с внутренними накладными стыками и конструкционными узлами крепления, к наружной поверхности наружной облицовки прикреплены наружные накладные стыки и горизонтальные П-образные профили,покрытые наружным теплоизоляционным слоем. Толщина стальных деталей рамы каркаса составляет 0,5 -1,2 мм. Детали рамы каркаса могут быть покрыты, по меньшей мере, одним дополнительным защитным слом. Крепжные элементы узловых соединений выполнены в виде винтовых соединений, а также соединений на заклпках, на основе пайки и сварки или соединений посредством холодной штамповки с образованием геометрического и силового замыкания. Элемент многослойной лгкой строительной панели содержит дополнительные усилительные элементы профильные металлические, деревянные элементы и элементы деталей облицовки - прикреплнные к полкам деталей рамы в виде С-образного профиля с помощью выгнутых и вогнутых язычков, а также высечек, просечек и направляющих пуклвок деталей рамы. Соединение перфорационных технологических поперечных и продольных высечек(язычков) с усилителями конструкции рамы достигается за счт применения клеевых, винтовых соединений, а для профильных металлических усилителей также за счт пайки, сварки и холодной штамповки с образованием геометрического и силового замыкания. На деталях наружной и внутренней сборных облицовок выполнены узлы крепления с дополнительными фрезеровками и крепжными отверстиями. В узле крепления деталей наружной и внутренней сборной облицовки установлен полый металлический сердечник со шляпкой,в которой выполнено сквозное центральное отверстие. Детали наружной и внутренней сборных облицовок снабжены влагостойкими,огнестойкими и теплоизоляционными уплотнителями. Внутренний теплоизоляционныйслой состоит из двух внешних слоев целлюлозного утеплителя,прочно 6 соединнных с внутренней температурно-влагорегулирующей вставкой. Конденсатосборные каналы имеют полосы из паро-проницаемого материала с вплетнными в них нитями с металлизированным покрытием. В элементе многослойной лгкой строительной панели выполнены узлы примыкания для стыковки с соединительными элементами. Элемент многослойной лгкой строительной панели имеет по периметру соединительные пазы под соединительные элементы вертикальные,горизонтальные,угловые. Узел соединения элемента панели и соединительного элемента образует лабиринтное уплотнение. Сущность полезной модели поясняется чертежами. На фиг.1 изображн элемент многослойной лгкой строительной панели с соединительными элементами, схема соединения сборных деталей. На фиг.2 - то же, схема горизонтального разреза. На фиг.3 - то же, схема вертикального разреза. На фиг.4 - то же, схемы применения элементов усиления каркаса, металлических и деревянных. На фиг.5 - то же, схема применения листового элемента усиления каркаса. На фиг.6 - то же, схема соединения элементов строительной панели с угловым соединительным элементом, внешний угол. На фиг.7 - то же, схема соединения элементов строительной панели с горизонтальным соединительным элементом и финишной планкой. На фиг.8 - то же, схема соединения элементов строительной панели с горизонтальным соединительным элементом. На фиг.9 - то же, схема соединения элементов строительной панели с угловым соединительным элементом (внутренний угол). На фиг.10 - то же, схема соединения деталей каркаса. На фиг.11 - то же, схема соединения деталей каркаса посредством холодной штамповки с образованием геометрического и силового замыкания. На фиг.12 - то же, схема крепления деталей облицовки. На фиг.13 - то же, схема узла крепления деталей облицовки. Элемент многослойной лгкой строительной панели состоит из основной конструкции и наружного защитно-декоративного слоистого покрытия. Основная конструкция - это основа элемента многослойной лгкой строительной панели, выполненная в виде разборной рамы 1,которая состоит из горизонтальных нижних направляющих деталей 2 и горизонтальных верхних направляющих деталей 3, между которыми установлены вертикальные стоечные детали 4,расположенные в ряд в продольном направлении,горизонтальных направляющих деталей 2 и 3 и соединнные между собой также горизонтальными перемычками 5, при этом горизонтальные детали 2,3 и 5 жстко связаны с вертикальными стоечными деталями 4 посредством крепжных элементов 6 и или узловых соединений 7. Все эти детали рамы 1 выполнены из стальных перфорированных профилей С-образного сечения с короткими полками 8, на которых в узлах стыков выполнены перпендикулярные к полкам 8 отгибы 9 трапециевидной формы. На горизонтальных деталях в виде С-образного профиля - нижних 2 и верхних 3 направляющих и перемычках 5, а также на вертикальных стоечных деталях 4 в виде С-образного профиля перфорация выполнена в виде технологических отверстий 10, поперечных 11 и продольных 12 высечек(язычков) под профильные металлические 13 а, листовые 136 или деревянные элементы 13 в усиления каркаса, а также в виде направляющих пуклвок 14 и технологических просечек 15 для усиления узловых соединений 7 дополнительными элементами 13 усиления каркаса. Горизонтальные детали - нижние 2 и верхние 3 направляющие и перемычки 5, а также вертикальные стоечные детали 4 рамы 1 скреплены между собой при помощи стальных заклепок,самонарезных винтов, пайки (сварки) или посредством холодной штамповки с образованием геометрического и силового замыкания 16 а круглой и 16 б прямоугольной форм. К деталям 3 и 4 рамы 1 прикреплены монтажные проушины 17. Элемент многослойной лгкой строительной панели может содержать дополнительные элементы 13 усиления конструкции каркаса, прикреплнные к полкам 8 горизонтальных деталей 2, 3, 5 и вертикальных деталей 4 в виде С-образного профиля, а также с помощью выгнутым 11 и вогнутым 12 язычков и просечек 15 горизонтальных деталей 2, 3, 5 и вертикальных деталей 4 рамы 1. Эти профильные металлические,деревянные усилительные элементы 13 и элементы 14, 15 деталей рамы 1 и листовые детали 18 соединены с перфорационными технологическими поперечными 11 и продольными 12 высечками(язычками),а также технологическими отверстиями 10, просечками 15 за счт применения клеевых, винтовых соединений, а для профильных металлических усилительных элементов 13 также за счт пайки, сварки и холодной штамповки с образованием геометрического и силового замыкания 16. Между короткими полками 8 горизонтальных деталей 2, 3, 5 и вертикальных деталей 4 С-образного профиля рамы 1 расположен внутренний теплоизоляционный слой 19, который выполнен трхслойным, в виде двух слоев 20 целлюлозного утеплителя,между которыми расположена внутренняя температурно-влагорегулирующая вставка 21, прочно соединенная со слоями 20. Вставка 21 имеет внутренние вертикальные воздушные камеры 22, дренажные каналы 23, а также конденсатосборные каналы 24,соединнные между собой в единую систему. Конденсатосборные каналы 24 имеют полосы 25 из паропроницаемого материала с вплетнными в них нитями с металлизированным покрытием. Внутренняя 26 и наружная 27 облицовки элемента панели выполнены сборными из отдельных деталей 18,которые снабжены влагостойкими,огнестойкими и теплоизоляционными уплотнителями 28 по ГОСТ 481-90, при этом на них выполнены накладные стыки 29 и узлы 30 крепления с дополнительными фрезеровками 31 и крепжными отверстиями 32, в узле 30 крепления деталей наружной 27 и внутренней 26 сборной облицовок установлен полый металлический сердечник 33 со шляпкой 34, в которой выполнено сквозное центральное отверстие 35. К наружной поверхности сборной наружной облицовки 27 прикреплн горизонтальный П-образный профиль 36 и наружные накладные стыки 37, на которые нанесн наружный теплоизоляционный слой 38,состоящий из утеплителя 39 (эковаты) и системы 40 крепления к листовым деталям 18 и деталям облицовки 27 и (или) подвесной системы 41 для крепления навесных систем 42, в том числе вентилируемых систем, которые прикреплены через листовые детали 18 облицовок 26, 27 к металлическому каркасу рамы 1 согласно проектной документации (архитектурным решениям). Элемент многослойной лгкой строительной панели имеет узлы 43 примыкания, в которых расположены соединительные элементы 44, а также вертикальные соединительные элементы 45,горизонтальные соединительные элементы 46,угловые соединительные элементы 47. По периметру элемент многослойной лгкой строительной панели имеет соединительные пазы 48 под соединительные элементы 44, а также вертикальные соединительные элементы 45,горизонтальные соединительные элементы 46 и угловые соединительные элементы 47 а и 47 б, при этом узел 43 примыкания элемента многослойной лгкой строительной панели и соединительных элементов 44, 45, 46, 47 образует лабиринтное уплотнение. А также узлы 43 примыкания крепежа основной конструкции элемента многослойной лгкой строительной панели служат для формирования технологических пустот 49 для укладки коммуникаций,дополнительного утепления,заполнения лгкими бетонами и иными смесями. С внутренней,лицевой стороны элемента многослойной лгкой строительной панели под деталями облицовок 26 и 27 устроен слой 50 из полиэтиленовой паронепроницаемой плнки. Лицевые (внутренние) или наружные поверхности этих панелей могут поставляться с нанеснным защитным покрытием, утеплением (фасадным),навесной системой (обрешеткой), а также возможен вариант дополнительного ввода множества анкерных элементов на фасадной и лицевой части элементов строительных панелей наружных стен. Соединительные пазы 48 используются также для соединения с финишными планками 51. На фиг.3 показаны основная конструкция 52 элемента многослойной лгкой строительной панели и наружное защитно-декоративное слоистое покрытие 53 элемента многослойной лгкой строительной панели на все детали элемента 7 многослойной лгкой строительной панели нанесена маркировка для удобства сборки. В соответствии с первым полуфабрикатным вариантом предлагаемого в изобретении способа изготовления элемента многослойной лгкой строительной панели (основной конструкции и соединительных элементов), детали производят в виде сборочных комплектов. Затем элементы многослойной лгкой строительной панели поставляют на стационарные сборочные предприятия и (или) мобильные, развернутые на строительной площадке или непосредственно в районе квартальной застройки, где производится финишная сборка в крупнопанельные элементы ограждающих конструкций для последующей доставки на место строительства, с нанесенным защитно-декоративным слоем (или без него). Таким образом, все основные технологические операции выполняют с применением конвейерного принципа,а операции связанные с влажными процессами,производят, как правило, в горизонтальном положении при оптимальном для каждого технологического процесса температурном режиме производства, что позволяет в 3 раза снизить общую трудоемкость производства, сократить время изготовления элементов многослойных лгких строительных панелей. Наличие типовых узлов крепления и стыковки соединительных элементов, а также технологических каналов для укладки коммуникаций, в том числе гофрорукавов для прокладки внутренних инженерных коммуникаций,дополнительно повышает степень заводской готовности элемента многослойной лгкой строительной панели. Сборочный комплект это комплект сборочных деталей основной конструкции элементов многослойной лгкой строительной панели и деталей защитно-декоративного слоя монтажной единицы - одной панели, произведенной согласно проектной документации,в достаточной транспортной упаковке. В комплектацию сборочного комплекта входят соединительные,крепежные, стыковочные и монтажные элементы(угольники,пластины,кронштейны),соединительные элементы с нанеснной на поверхность согласно сборочной схеме поэлементной,подетальной,поузловой маркировкой, собранные и упакованные в транспортный пакет на одном предприятии. Согласно второму индустриальному варианту,в сборочном цехе головного предприятия,производящего сборочные комплекты, собирают и отгружают на строительную площадку крупнопанельные элементы ограждающих конструкций - элементы многослойных лгких строительных панелей. Их отгружают с наружным защитно-декоративным слоистым покрытием системой утепления, навесной полносборной системой или нанеснным защитно-декоративным покрытием (или без него). Радиус доставки при первом варианте неограничен, при втором составляет не более 300 км. Панели строительные лгкие в готовом к монтажу состоянии,8 зафиксированные в герметичной транспортной упаковке (снабжнной упаковочным листом) транспортном пакете или многооборотной таре,пригодны для монтажа с колс. На строительной площадке транспортные пакеты распаковывают и производят крепление дополнительных навесных элементов,обеспечивающих максимально герметическую стыковку всех горизонтальных и вертикальных элементов, навешивают формованные и навесные элементы фасада. Монтажную схему и технологическую карту строительного монтажа передают строительно-монтажной организации. Готовую к монтажу лгкую строительную панель,собранную из элементов многослойной лгкой строительной панели, монтируют всесезонно, даже при низких температурах до -15 С, монтаж осуществляют 3-4 монтажника в указанное в монтажной схеме положение до 4 раз быстрее, чем занимает изготовление стеновых конструкций из кирпича или блоков. Такая схема монтажа позволяет снизить трудомкость фасадной отделки, на площадке только герметизируют места стыковки элементов многослойных лгких строительных панелей, навешивают соединительные фасадные элементы, наносят финишный слой покрытия(покраску). Трудомкость процесса монтажа ограждающих конструкций снижается при этом в 4 раза, а применение тяжлых машин и механизмов в 5 раз, что позволяет ускорить строительный процесс, в среднем, на 2-3 месяца. Снижение не менее чем в 5 раз веса готовых крупнопанельных изделий (по сравнению с традиционными блоками,ж/б панелями и изделиями из кирпича) позволяет не использовать для транспортировки спецтранспорт(система ДСК, КПД), с ограничениями по весу и количеству (до 6 крупнопанельных единиц). Лгкие строительные панели транспортируют обычными грузовыми автомобилями с прицепами и полуприцепами (до 20 крупнопанельных единиц в сборе). После монтажа ограждающие конструкции из элементов многослойных лгких строительных панелей, состыкованные с помощью специальных соединительных элементов,образуют регулируемую систему вентиляции (охлаждения) в летний период и отвода конденсирующей и иной жидкости (образовавшейся или попавшей в систему дренажных каналов) осенью и весной. Эта система предназначена для снижения показателя остаточной влажности и возможности улучшения теплоизоляционных свойств ограждающих конструкций за счет управляемых с помощью специальных заслонок (перекрывающих систему на зимний период эксплуатации) конвективных потоков в зданиях и сооружениях, построенных с применением элементов многослойной лгкой строительной панели. При этом в таких ограждающих конструкциях не используют термопрофили с перфорированной стенкой, исключающей образование мостиков холода, как в одном из аналогов /Патент 62128 на полезную модель Конструктивная система для строительства малоэтажных зданий с металлическим каркасом, МПК Е 04 В 1/24/ и термоперфорацию в виде удлиненных отверстий по ширине профиля, как в прототипе /8/. Этажность постройки с применением элемента многослойной лгкой строительной ограничена лишь несущей способностью каркаса стальных каркасов из прокатных, гнутых или сварных профилей, каркасов с деревянными стойками и балками, усиленными металлическими ригелями(для зданий и сооружений до 4-х этажей, железобетонных монолитных или сборных каркасов, а также комбинированных каркасов с железобетонными стойками и металлическими ригелями, что позволяет этажность зданий сделать неограниченной, что является более рациональным конструктивным решением, чем /Патент 62128 на полезную модель Конструктивная система для строительства малоэтажных зданий с металлическим каркасом, МПК Е 04 В 1/24/ и/Патент 7651 на полезную модель Комплект профилей для быстровозводимых малоэтажных зданий, МПК Е 04 С 3/07/. Согласно индустриальному и полуфабрикатному вариантам,в качестве облицовки используют детали облицовки,изготовленные из листового материала с фрезерованными крепежными отверстиями. Дополнительно на деталях облицовки могут фрезерованием производиться стыковочные четверти. В известных решениях используют листовые материалы, а не детали облицовок. Так в аналоге /Патент 62128 на полезную модель Конструктивная система для строительства малоэтажных зданий с металлическим каркасом,МПК Е 04 В 1/24/(используют листы гипсокартонные,двойные гипсоволок-нистые листы, а в прототипе /Патент 55393 на полезную модель Многослойная строительная панель,МПК Е 04 С 2/26./ используют дополнительно фиброцементные листы Фибрит. Наличие сборочной схемы и нанесенной маркировки на деталях облицовок позволяет ускорить крупноузловую сборку элементов многослойных лгких строительных панелей,сделать сборку конвейерной и обеспечить дополнительно возможность конструктивного усиления воссоздания расчетных и эксплуатационных характеристик элементов многослойных лгких строительных панелей и деталей. Для улучшения звукоизоляционных свойств крупнопанельных элементов ограждающих конструкций заявляемый элемент многослойной лгкой строительной панели выполняют слоистым и с внутренними воздушными камерами 22. В качестве внутреннего теплоизоляционного слоя используют 3-х слойный теплоизоляционный слой 19, состоящий из двух наружных слоев 20 эковаты,покрывающих внутреннюю температурновлагорегулирующую вставку 21, используемую для улучшения звукоизоляции и регулирования температурно- влажностного режима, сбора и отвода конденсатных потоков во внутреннюю дренажную систему, как внутренних (давление пара), так и внешних (точка росы), а также отвода любых аварийных протеканий как изнутри так и снаружи ограждающих конструкций. Основная конструкция элемента многослойной лгкой строительной панели за счет применения влагостойких, огнестойких и теплоизоляционных уплотнителей 28, 3-х слойного теплоизоляционного слоя 19, внутренних воздушных камер 22, эффекта лабиринтных уплотнений в узлах стыковки элементов, за счет соединения шип-паз соединяемых элементов, деталей облицовок 26 и 27(стекломагнезитовый лист), позволяют достигнуть показателей сопротивления теплопередачи 3,2 м 2 С/Вт, индекс изоляции воздушного шума 50 дБ, звукоизоляции 45 дБА при толщине основной конструкции 190 мм. Для улучшения теплоизоляционных свойств крупнопанельных элементов ограждающих конструкций в слоистой структуре основной конструкции заявляемого элемента многослойной лгкой строительной панели выполняют наружный паропроницаемый теплоизоляционный слой 38 толщиной не менее 30 мм,сопротивление теплопередачи стекломагнезитового листа, используемого для деталей облицовок 26 и 27, не более 0,26 Вт/мС при плотности не менее 900 кг/м 3 для изготовления деталей внешней облицовки 27 и не менее 600 кг/м 3 для изготовления деталей облицовки 26 лицевых(внутренних) поверхностей. Детали облицовок 26 и 27 заявляемого элемента многослойной лгкой строительной панели выполняют из магнезитового или стекломагниевого(гибкостью) и меньшим весом при увеличенной плотности по сравнению с цементно-стружечными плитами и их аналогами, выполненными на основе измельченного растительного материала древесно-волокнистого бетона. Детали облицовок 26 и 27, заявляемого элемента многослойной лгкой строительной панели образуют лицевые(внутренние) и наружные поверхности основной конструкции. Применение в узлах примыкания соединений типа шип - паз или шпунт - гребень исключает проникновение влаги и образование эффекта мостиков холода. Пазы и шпунты образуются наружными накладными стыками 37 из полосок стекломагнезитового листа, зафиксированными к деталям облицовки 26, 27 через уплотнитель 28 в детали паз (для образования монтажного зазора) между выступом детали облицовки 27 или 26 в виде шип и паз. В качестве шумопоглощающего, влагостойкого,теплоизоляционного и огнестойкого уплотнителя 28 используются детали, изготовленные из негорючего эластичного материала по ГОСТ 481-90,дополнительно обработанного специальными составами или без обработки, в виде угольника и/или полос, прикреплнных между металлическим 9 каркасом и деталями облицовок с внешней стороны и металлическим каркасом и деталями внутренних облицовок. Элементы многослойной лгкой строительной панели могут поставляться со всеми типами защитно-декоративного покрытия,системами утепления,внешней отделкой(штукатурка,декоративные покрытия, с нанесением защитного покрытия в виде красок). Дополнительно возможно использование дополнительной обрешетки основной конструкции - навесными системами (в том числе вентилируемыми) как с наружной, так и с внутренней стороны (со стороны помещений),согласно требованиям проектной документации. Основными преимуществами готового изделия,произведенного согласно данному изобретению,являются экологическая чистота,полная перерабатываемость основных применяемых материалов, существенное уменьшение площади крепления к основанию и плитам перекрытия(полунавесной способ крепления) и толщины стены в 2 и более раз (минимальная толщина с утеплением 190 мм). По сравнению с традиционными мелкоштучными изделиями (от 300 мм без утепления и от 400 мм с утеплением), за счет существенного увеличения коэффициента сопротивления теплопередачи при меньшей толщине, с учетом требований соответствующих стандартов так называемого энергетически пассивного дома (нем. ). Толщина основной конструкции элементов лгких строительных панелей и собранных из них ограждающих конструкций, а также их габаритные размеры в готовом виде могут варьироваться в зависимости от проектных требований к прочности и теплоизоляционным свойствам огнестойкости и пожарной опасности. Из предлагаемых в полезной модели элементов панелей строительных лгких основной конструкции и защитно-декоративного слоистого покрытия путем их сборки могут собираться перегородки, внутренние и наружные стены зданий,самонесущие элементы перекрытий и панели покрытия. Причем лицевые или наружные поверхности этих стен могут поставляться с нанесенным защитным покрытием, утеплением(фасадным), навесной системой (обрешеткой), а также возможен вариант дополнительного ввода множества анкерных элементов на фасадной и лицевой части элементов строительных панелей наружных стен. Основная конструкция элемента многослойной лгкой строительной панели может использоваться в комбинации со всеми типами защитнодекоративного покрытия. Защитно-декоративное покрытие многослойной полносборной конструкции элемента многослойной лгкой строительной панели в виде навесных систем выполняется как навесные внутренние и внешние подсистемы и системы, прикрепляемые к основной конструкции. В качестве защитных, декоративных и технологических слоев используются вентилируемые системы, системы утепления, с 10 наружной и фасадной отделкой декоративные покрытия, формованные и навесные элементы фасада гранитно-цементные фасадные изделия, керамогранит,штучный камень,сайдинг(пластиковый и металлический), металлофасад,многослойные панели. Направляющие пуклвки,центровочные отверстия и нанеснная маркировка позволяют собирать элементы панели без подбора и подгонки(соединение деталей стойка- перемычка, стойканаправляющая). Все детали в предложенном решении соединены с эффектом посадки натяжения,что обеспечивает повышенную прочность соединения. Предложенный способ позволяет выполнить в структуре элемента многослойной легкой строительной панели разделнные внешние и внутренние воздушные камеры. Разность плотностей применяемого материала - наружных и внутренних слоев утеплителя, и воздушные камеры позволяют получить повышенные показатели шумои теплоизоляции при уменьшенной толщине внутреннего теплоизоляционного слоя. Нанеснная на все детали элемента панели маркировка позволяет ускорить процесс сборки по детальным сборочным схемам и без задержек во времени определять место каждой детали по сборочной схеме, а также контролировать правильность сборки методом сканирования. Снижение трудомкости и стоимости изготовления за счт использования низкоэнергомких материалов и технологических процессов, снижение трудомкости монтажа за счт того, что на строительную площадку поставляются изделия полной заводской готовности, с внешней отделкой и заполненными промами, а также за счт использования соединительных элементов в угловых вертикальных и горизонтальных узлах стыковки, и сокращение сроков строительства за счт быстрого всесезонного монтажа позволит вывести строительную отрасль на новую технологическую ступень. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Элемент многослойной лгкой строительной панели,содержащий внутренний каркас,выполненный в виде стальной разборной рамы,содержащей перфорированные горизонтальные нижние и верхние направляющие элементы, между которыми установлены перфорированные вертикальные стоечные элементы, расположенные в ряд в продольном направлении направляющих элементов и жстко связанные с ними посредством крепжных элементов и узловых соединений, а также внутренний теплоизоляционный слой и наружную и внутреннюю облицовки, при этом горизонтальные и вертикальные элементы выполнены в виде стальных профилей, а профили вертикальных элементов имеют С-образное сечение,отличающийся тем, что элементы рамы каркаса представляют собой законченные детали, при этом горизонтальные детали выполнены также в виде профилей С-образного сечения и включают также горизонтальные перемычки, вертикальные и горизонтальные детали соединены и имеют в узлах стыковки дополнительные перпендикулярные отгибы полок трапециевидной формы, перфорация деталей выполнена в виде поперечных и продольных высечек под профильные металлические, листовые или деревянные элементы усиления каркаса, а также в виде технологических просечек и направляющих пуклвок для усиления стыковочного узла дополнительными рбрами жсткости, внутренний теплоизоляционный слой выполнен трхслойным в виде двух слоев целлюлозного утеплителя,между которыми расположена внутренняя температурно-влагорегулирующая вставка с внутренними вертикальными воздушными камерами,дренажными каналами и конденсатосборными каналами, соединнными между собой в единую систему, внутренняя и наружная облицовки выполнены сборными, в виде деталей с внутренними накладными стыками и конструкционными узлами крепления, к наружной поверхности наружной облицовки прикреплены наружные накладные стыки и горизонтальные П-образные профили,покрытые наружным теплоизоляционным слоем. 2. Элемент многослойной легкой строительной панели по п.1, отличающийся тем, что летали рамы каркаса выполнены из стали толщиной 0,5 - 1,2 мм. 3. Элемент многослойной легкой строительной панели по п.п. 1-2, отличающийся тем, что детали рамы каркаса могут быть покрыты, по меньшей мере, одним дополнительным защитным слоем. 4. Элемент многослойной легкой строительной панели по п.п. 1-2, отличающийся тем, что крепжные элементы узловых соединений выполнены в виде винтовых соединений,соединений на заклпках, а также на основе пайки и сварки или соединений посредством холодной штамповки с образованием геометрического и силового замыкания. 5. Элемент многослойной лгкой строительной панели по п.п. 1-2, отличающийся тем, что он содержит дополнительные усилительные элементы профильные металлические, деревянные элементы и элементы деталей облицовки, - прикреплнные к полкам де талей рамы в виде С-образного профиля с помощью выгнутых и вогнутых язычков, а также высечек, просечек и направляющих пуклвок деталей рамы. 6. Элемент многослойной лгкой строительной панели но п.п. 1-2, отличающийся тем, что соединение перфорационных технологических поперечных и продольных высечек (язычков) с усилителями конструкции рамы достигается за счт применения клеевых, винтовых соединений, а для профильных металлических усилителей также за счт пайки, сварки и холодной штамповки с образованием геометрического и силового замыкания. 7. Элемент многослойной лгкой строительной панели по п.п. 1-2, отличающийся тем, что на деталях наружной и внутренней сборных облицовок выполнены узлы крепления с дополнительными фрезеровками и крепжными отверстиями. 8. Элемент многослойной легкой строительной панели по п.п. 1-2, отличающийся тем, что в узле крепления деталей наружной и внутренней сборных облицовок установлен полый металлический сердечник со шляпкой, в которой выполнено сквозное центральное отверстие. 9. Элемент многослойной легкой строительной панели по п.п. 1-2, отличающийся тем, что детали наружной и внутренней сборных облицовок снабжены влагостойкими и огнестойкими уплотнителями. 10. Элемент многослойной легкой строительной панели по п.п. 1-2, отличающийся тем, что в трехслойном внутреннем теплоизоляционном слое два внешних слоя целлюлозного утеплителя, прочно соединены с внутренней температурно-влагорегулирующей вставкой. 11. Элемент многослойной легкой строительной панели по п.п. 1-2, отличающийся тем, что конденсатосборные каналы имеют полосы из паропроницаемого материала с вплетнными в них нитями с металлизированным покрытием. 12. Элемент многослойной легкой строительной панели по п.п. 1-2, отличающийся тем, что в нм выполнены посадочные гнзда для стыковки с соединительными элементами. 13. Элемент многослойной легкой строительной панели по п.п. 1-2, отличающийся тем, что он имеет по периметру соединительные пазы под соединительные элементы вертикальные,горизонтальные, угловые. 14. Элемент многослойной легкой строительной панели по п.п. 1-2, отличающийся тем, что узел соединения элемента многослойной легкой панели и соединительного элемента образует лабиринтное уплотнение.
