Сборочный кондуктор – устройство для изготовления конструкционной панели с армированным сердечником

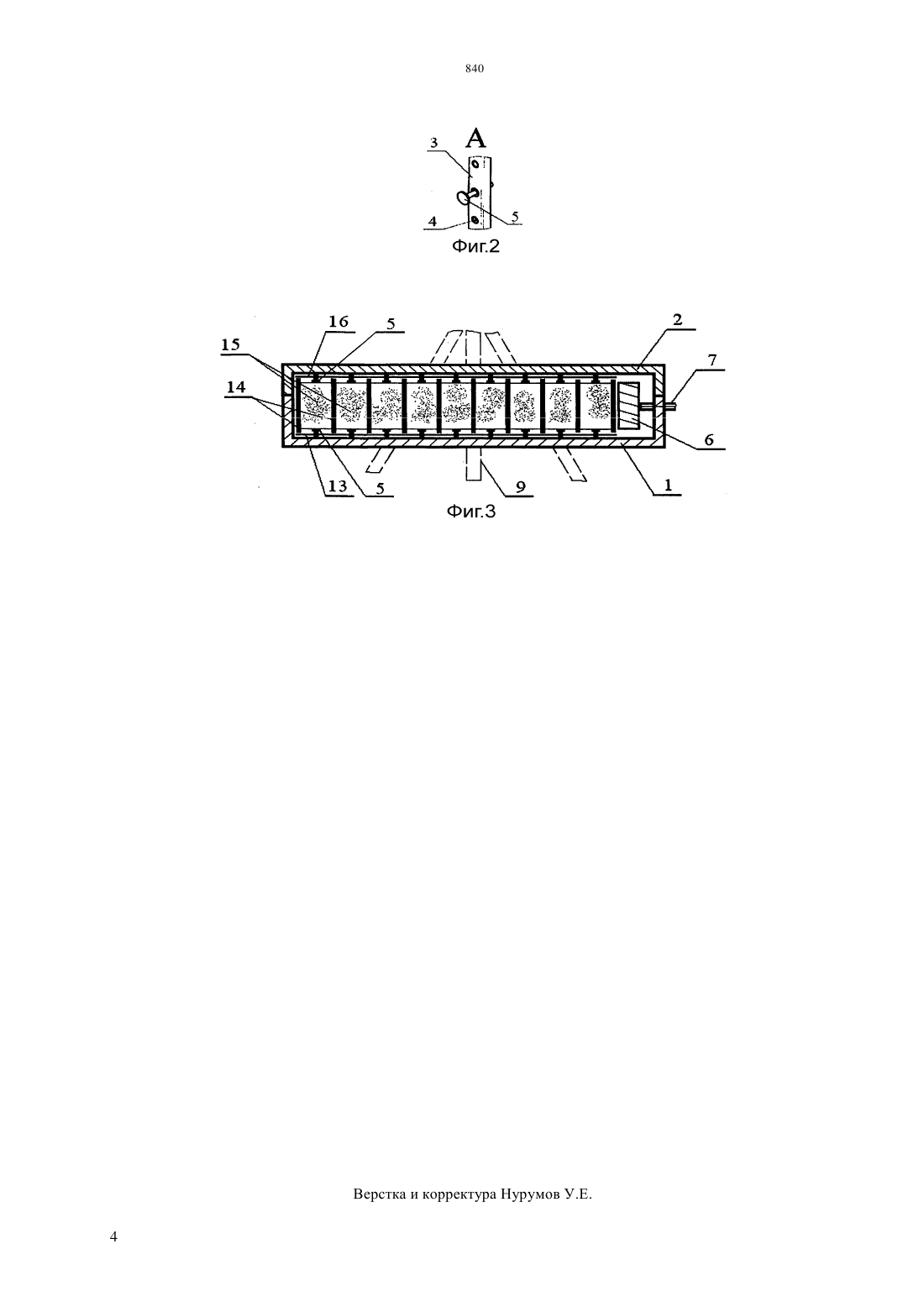

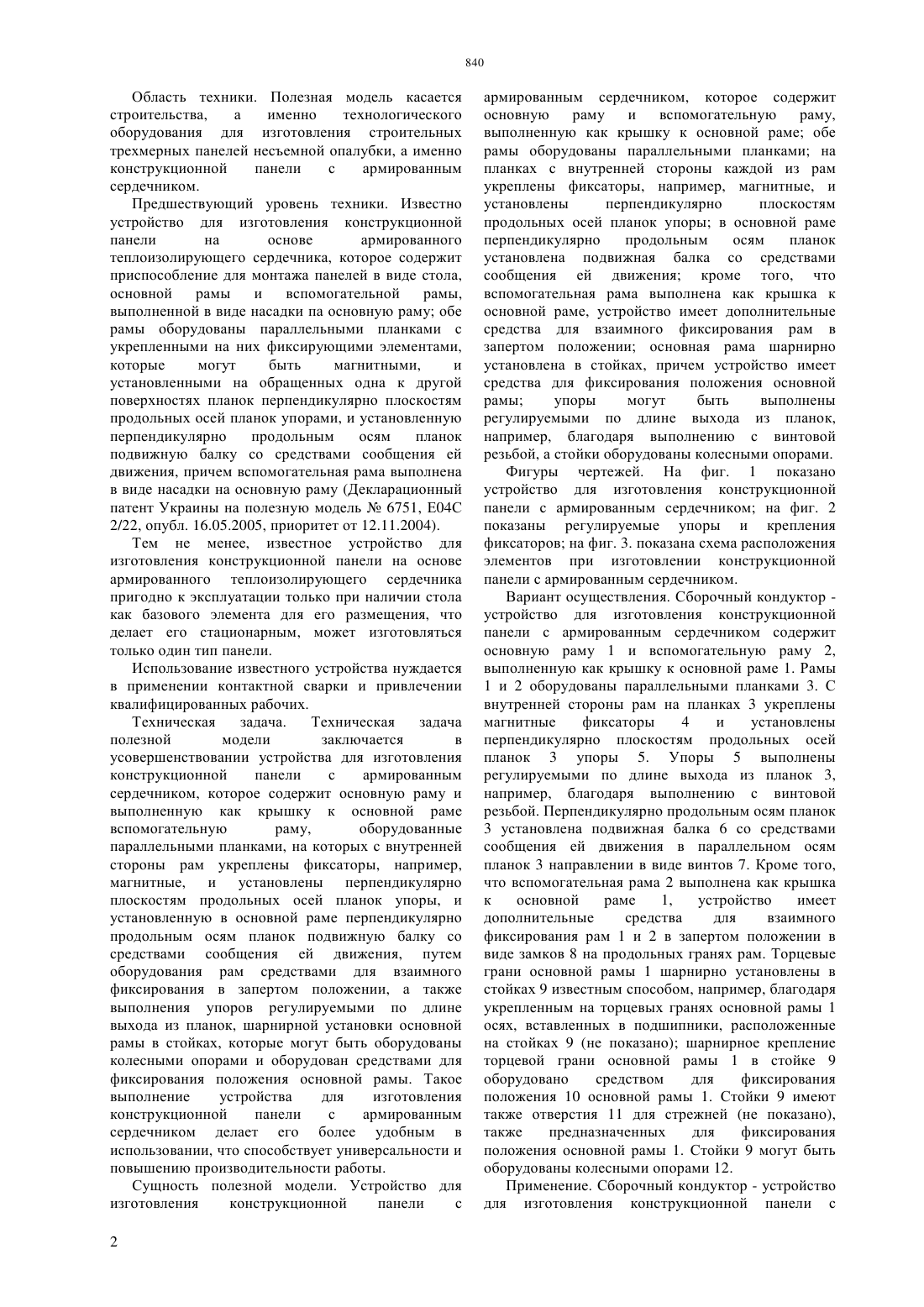

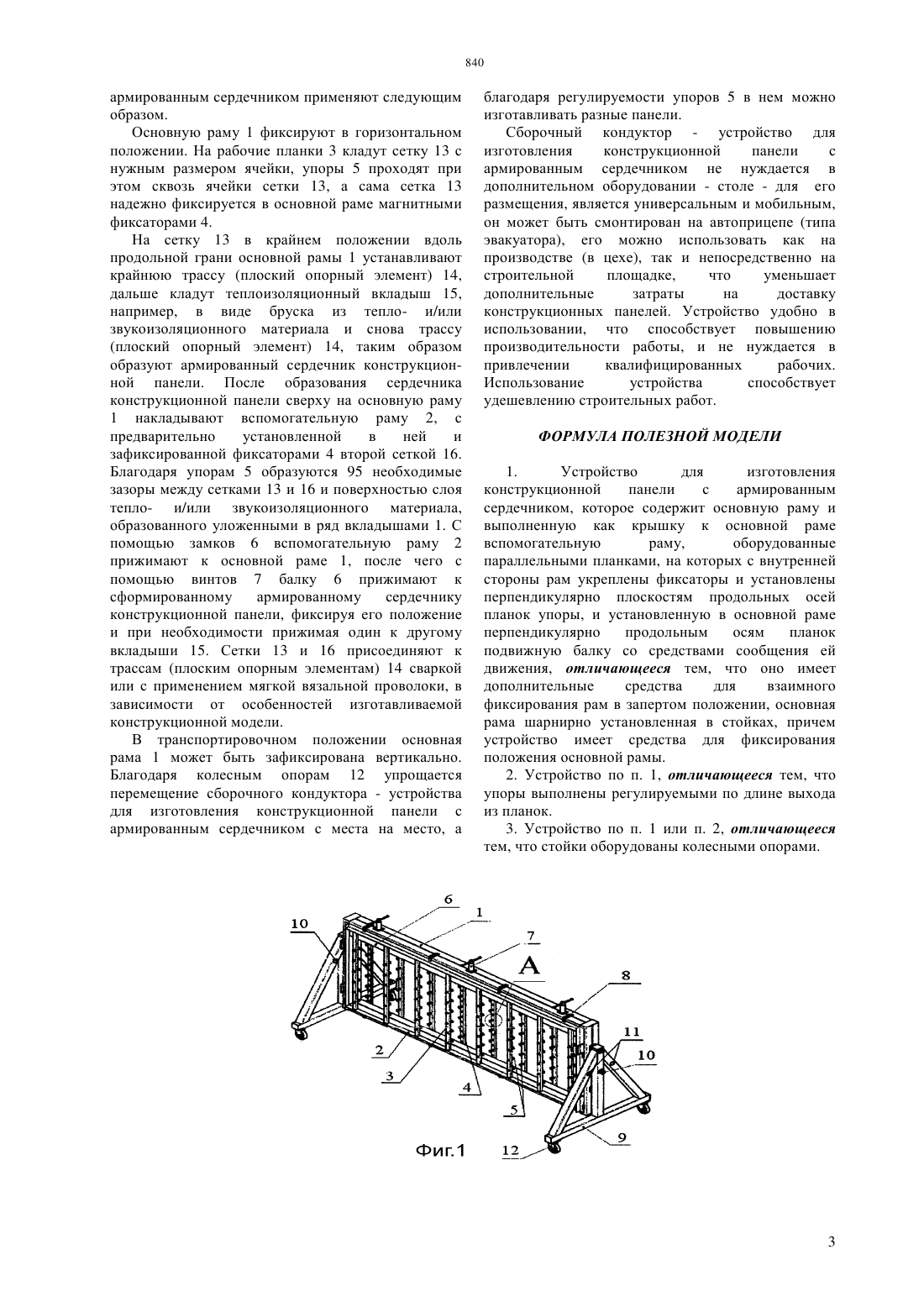

(51) 28 7/08 (2011.01) 04 2/22 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ параллельными планками (3) на планках с внутренней стороны каждой из рам укреплены фиксаторы (4), например, магнитные, и установлены перпендикулярно плоскостям продольных осей планок упоры (5) в основной раме (1) перпендикулярно продольным осям планок (3) установлена подвижная балка (6) со средствами сообщения ей движения (7) кроме того, что вспомогательная рама (2) выполнена как крышка к основной раме(1),устройство имеет дополнительные средства для взаимного фиксирования рам в запертом положении в виде замков (8) основная рама (1) шарнирно установлена в стойках (9), причем устройство имеет средства для фиксирования положения основной рамы (10) упоры (5) могут быть выполнены регулируемыми по длине выхода из планок (3), а стойки (9) оборудованы колесными опорами (12). Сборочный кондуктор не нуждается в дополнительном оборудовании - столе - для его размещения,является универсальным и мобильным, он может быть монтирован на автоприцепе (типа эвакуатора),его можно использовать как на производстве (в цехе), так и непосредственно на строительной площадке.(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна(54) СБОРОЧНЫЙ КОНДУКТОР УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ КОНСТРУКЦИОННОЙ ПАНЕЛИ С АРМИРОВАННЫМ СЕРДЕЧНИКОМ(57) Полезная модель касается строительства, а именно технологического оборудования для изготовления строительных трехмерных панелей несъемной опалубки, а именно конструкционной панели с армированным сердечником. Сборочный кондуктор- устройство для изготовления конструкционной панели с армированным сердечником, которое содержит основную раму (1) и вспомогательную раму (2), выполненную как крышку к основной раме (1) обе рамы оборудованы Область техники. Полезная модель касается строительства,а именно технологического оборудования для изготовления строительных трехмерных панелей несъемной опалубки, а именно конструкционной панели с армированным сердечником. Предшествующий уровень техники. Известно устройство для изготовления конструкционной панели на основе армированного теплоизолирующего сердечника, которое содержит приспособление для монтажа панелей в виде стола,основной рамы и вспомогательной рамы,выполненной в виде насадки па основную раму обе рамы оборудованы параллельными планками с укрепленными на них фиксирующими элементами,которые могут быть магнитными,и установленными на обращенных одна к другой поверхностях планок перпендикулярно плоскостям продольных осей планок упорами, и установленную перпендикулярно продольным осям планок подвижную балку со средствами сообщения ей движения, причем вспомогательная рама выполнена в виде насадки на основную раму (Декларационный патент Украины на полезную модель 6751, Е 04 С 2/22, опубл. 16.05.2005, приоритет от 12.11.2004). Тем не менее, известное устройство для изготовления конструкционной панели на основе армированного теплоизолирующего сердечника пригодно к эксплуатации только при наличии стола как базового элемента для его размещения, что делает его стационарным, может изготовляться только один тип панели. Использование известного устройства нуждается в применении контактной сварки и привлечении квалифицированных рабочих. Техническая задача. Техническая задача полезной модели заключается в усовершенствовании устройства для изготовления конструкционной панели с армированным сердечником, которое содержит основную раму и выполненную как крышку к основной раме вспомогательную раму,оборудованные параллельными планками, на которых с внутренней стороны рам укреплены фиксаторы, например,магнитные, и установлены перпендикулярно плоскостям продольных осей планок упоры, и установленную в основной раме перпендикулярно продольным осям планок подвижную балку со средствами сообщения ей движения, путем оборудования рам средствами для взаимного фиксирования в запертом положении, а также выполнения упоров регулируемыми по длине выхода из планок, шарнирной установки основной рамы в стойках, которые могут быть оборудованы колесными опорами и оборудован средствами для фиксирования положения основной рамы. Такое выполнение устройства для изготовления конструкционной панели с армированным сердечником делает его более удобным в использовании, что способствует универсальности и повышению производительности работы. Сущность полезной модели. Устройство для изготовления конструкционной панели с 2 армированным сердечником, которое содержит основную раму и вспомогательную раму,выполненную как крышку к основной раме обе рамы оборудованы параллельными планками на планках с внутренней стороны каждой из рам укреплены фиксаторы, например, магнитные, и установлены перпендикулярно плоскостям продольных осей планок упоры в основной раме перпендикулярно продольным осям планок установлена подвижная балка со средствами сообщения ей движения кроме того, что вспомогательная рама выполнена как крышка к основной раме, устройство имеет дополнительные средства для взаимного фиксирования рам в запертом положении основная рама шарнирно установлена в стойках, причем устройство имеет средства для фиксирования положения основной рамы упоры могут быть выполнены регулируемыми по длине выхода из планок,например, благодаря выполнению с винтовой резьбой, а стойки оборудованы колесными опорами. Фигуры чертежей. На фиг. 1 показано устройство для изготовления конструкционной панели с армированным сердечником на фиг. 2 показаны регулируемые упоры и крепления фиксаторов на фиг. 3. показана схема расположения элементов при изготовлении конструкционной панели с армированным сердечником. Вариант осуществления. Сборочный кондуктор устройство для изготовления конструкционной панели с армированным сердечником содержит основную раму 1 и вспомогательную раму 2,выполненную как крышку к основной раме 1. Рамы 1 и 2 оборудованы параллельными планками 3. С внутренней стороны рам на планках 3 укреплены магнитные фиксаторы 4 и установлены перпендикулярно плоскостям продольных осей планок 3 упоры 5. Упоры 5 выполнены регулируемыми по длине выхода из планок 3,например, благодаря выполнению с винтовой резьбой. Перпендикулярно продольным осям планок 3 установлена подвижная балка 6 со средствами сообщения ей движения в параллельном осям планок 3 направлении в виде винтов 7. Кроме того,что вспомогательная рама 2 выполнена как крышка к основной раме 1,устройство имеет дополнительные средства для взаимного фиксирования рам 1 и 2 в запертом положении в виде замков 8 на продольных гранях рам. Торцевые грани основной рамы 1 шарнирно установлены в стойках 9 известным способом, например, благодаря укрепленным на торцевых гранях основной рамы 1 осях, вставленных в подшипники, расположенные на стойках 9 (не показано) шарнирное крепление торцевой грани основной рамы 1 в стойке 9 оборудовано средством для фиксирования положения 10 основной рамы 1. Стойки 9 имеют также отверстия 11 для стрежней (не показано),также предназначенных для фиксирования положения основной рамы 1. Стойки 9 могут быть оборудованы колесными опорами 12. Применение. Сборочный кондуктор - устройство для изготовления конструкционной панели с армированным сердечником применяют следующим образом. Основную раму 1 фиксируют в горизонтальном положении. На рабочие планки 3 кладут сетку 13 с нужным размером ячейки, упоры 5 проходят при этом сквозь ячейки сетки 13, а сама сетка 13 надежно фиксируется в основной раме магнитными фиксаторами 4. На сетку 13 в крайнем положении вдоль продольной грани основной рамы 1 устанавливают крайнюю трассу (плоский опорный элемент) 14,дальше кладут теплоизоляционный вкладыш 15,например, в виде бруска из тепло- и/или звукоизоляционного материала и снова трассу(плоский опорный элемент) 14, таким образом образуют армированный сердечник конструкционной панели. После образования сердечника конструкционной панели сверху на основную раму 1 накладывают вспомогательную раму 2, с предварительно установленной в ней и зафиксированной фиксаторами 4 второй сеткой 16. Благодаря упорам 5 образуются 95 необходимые зазоры между сетками 13 и 16 и поверхностью слоя тепло- и/или звукоизоляционного материала,образованного уложенными в ряд вкладышами 1. С помощью замков 6 вспомогательную раму 2 прижимают к основной раме 1, после чего с помощью винтов 7 балку 6 прижимают к сформированному армированному сердечнику конструкционной панели, фиксируя его положение и при необходимости прижимая один к другому вкладыши 15. Сетки 13 и 16 присоединяют к трассам (плоским опорным элементам) 14 сваркой или с применением мягкой вязальной проволоки, в зависимости от особенностей изготавливаемой конструкционной модели. В транспортировочном положении основная рама 1 может быть зафиксирована вертикально. Благодаря колесным опорам 12 упрощается перемещение сборочного кондуктора - устройства для изготовления конструкционной панели с армированным сердечником с места на место, а благодаря регулируемости упоров 5 в нем можно изготавливать разные панели. Сборочный кондуктор - устройство для изготовления конструкционной панели с армированным сердечником не нуждается в дополнительном оборудовании - столе - для его размещения, является универсальным и мобильным,он может быть смонтирован на автоприцепе (типа эвакуатора), его можно использовать как на производстве (в цехе), так и непосредственно на строительной площадке,что уменьшает дополнительные затраты на доставку конструкционных панелей. Устройство удобно в использовании, что способствует повышению производительности работы, и не нуждается в привлечении квалифицированных рабочих. Использование устройства способствует удешевлению строительных работ. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Устройство для изготовления конструкционной панели с армированным сердечником, которое содержит основную раму и выполненную как крышку к основной раме вспомогательную раму,оборудованные параллельными планками, на которых с внутренней стороны рам укреплены фиксаторы и установлены перпендикулярно плоскостям продольных осей планок упоры, и установленную в основной раме перпендикулярно продольным осям планок подвижную балку со средствами сообщения ей движения, отличающееся тем, что оно имеет дополнительные средства для взаимного фиксирования рам в запертом положении, основная рама шарнирно установленная в стойках, причем устройство имеет средства для фиксирования положения основной рамы. 2. Устройство по п. 1, отличающееся тем, что упоры выполнены регулируемыми по длине выхода из планок. 3. Устройство по п. 1 или п. 2, отличающееся тем, что стойки оборудованы колесными опорами.
